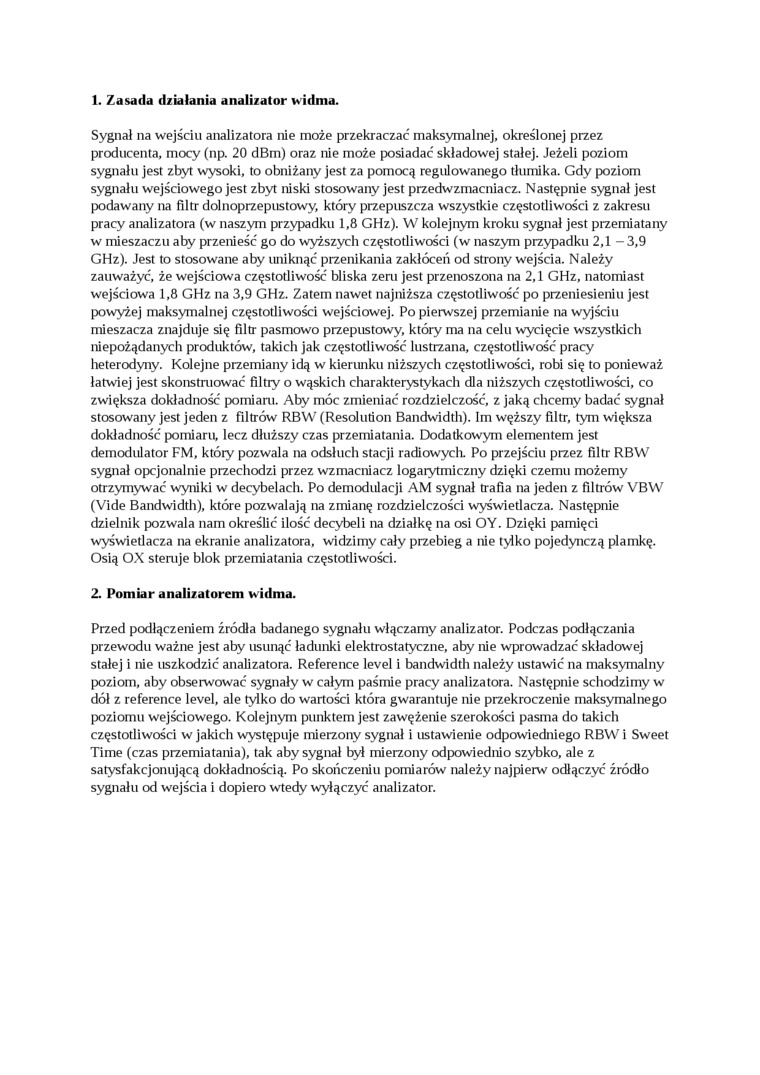

1. Zasada działania analizator widma.

Sygnał na wejściu analizatora nie może przekraczać maksymalnej, określonej przez producenta, mocy (np. 20 dBm) oraz nie może posiadać składowej stałej. Jeżeli poziom sygnału jest zbyt wysoki, to obniżany jest za pomocą regulowanego tłumika. Gdy poziom sygnału wejściowego jest zbyt niski stosowany jest przedwzmacniacz. Następnie sygnał jest podawany na filtr dolnoprzepustowy, który przepuszcza wszystkie częstotliwości z zakresu pracy analizatora (w naszym przypadku 1,8 GHz). W kolejnym kroku sygnał jest przemiatany w mieszaczu aby przenieść go do wyższych częstotliwości (w naszym przypadku 2,1 - 3,9 GHz). Jest to stosowane aby uniknąć przenikania zakłóceń od strony wejścia. Należy zauważyć, że wejściowa częstodiwość bliska zeru jest przenoszona na 2,1 GHz, natomiast wejściowa 1,8 GHz na 3,9 GHz. Zatem nawet najniższa częstotliwość po przeniesieniu jest powyżej maksymalnej częstotliwości wejściowej. Po pierwszej przemianie na wyjściu mieszacza znajduje się filtr pasmowo przepustowy, który ma na celu wycięcie wszystkich niepożądanych produktów, takich jak częstotliwość lustrzana, częstotliwość pracy heterodyny. Kolejne przemiany idą w kierunku niższych częstodiwości, robi się to ponieważ łatwiej jest skonstruować filtry o wąskich charakterystykach dla niższych częstodiwości, co zwiększa dokładność pomiaru. Aby móc zmieniać rozdzielczość, z jaką chcemy badać sygnał stosowany jest jeden z filtrów RBW (Resolution Bandwidth). Im węższy filtr, tym większa dokładność pomiaru, lecz dłuższy czas przemiatania. Dodatkowym elementem jest demodulator FM, który pozwala na odsłuch stacji radiowych Po przejściu przez filtr RBW sygnał opcjonalnie przechodzi przez wzmacniacz logarytmiczny dzięki czemu możemy otrzymywać wyniki w decybelach. Po demodulacji AM sygnał trafia na jeden z filtrów VBW (Vide Bandwidth), które pozwalają na zmianę rozdzielczości wyświedacza. Następnie dzielnik pozwala nam określić ilość decybeli na działkę na osi OY. Dzięki pamięci wyświedacza na ekranie analizatora, widzimy cały przebieg a nie tylko pojedynczą plamkę. Osią OX steruje blok przemiatania częstodiwości.

2. Pomiar analizatorem widma.

Przed podłączeniem źródła badanego sygnału włączamy analizator. Podczas podłączania przewodu ważne jest aby usunąć ładunki elektrostatyczne, aby nie wprowadzać składowej stałej i nie uszkodzić analizatora. Reference level i bandwidth należy ustawić na maksymalny poziom, aby obserwować sygnały w całym paśmie pracy analizatora. Następnie schodzimy w dół z reference level, ale tylko do wartości która gwarantuje nie przekroczenie maksymalnego poziomu wejściowego. Kolejnym punktem jest zawężenie szerokości pasma do takich częstotliwości w jakich występuje mierzony sygnał i ustawienie odpowiedniego RBW i Sweet Time (czas przemiatania), tak aby sygnał był mierzony odpowiednio szybko, ale z satysfakcjonującą dokładnością. Po skończeniu pomiarów należy najpierw odłączyć źródło sygnału od wejścia i dopiero wtedy wyłączyć analizator.
