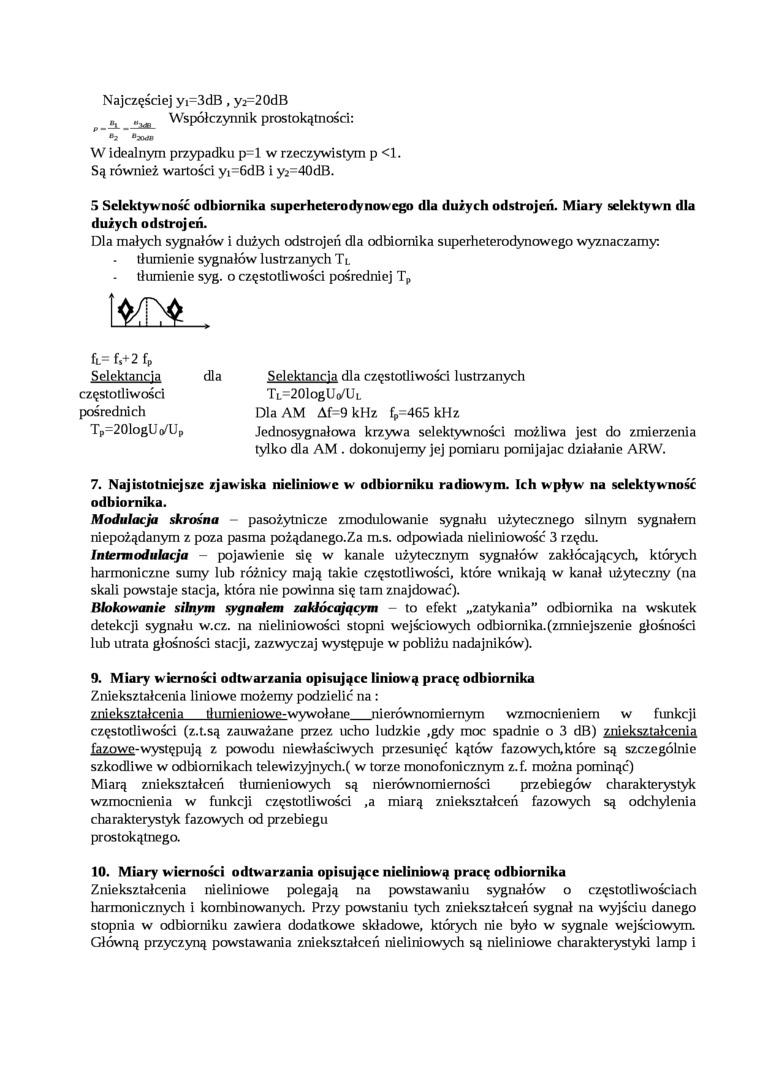

Najczęściej yi=3dB, y2=20dB „    „ Współczynnik prostokątności:

p —¹---

*2 ^B2MV

W idealnym przypadku p=l w rzeczywistym p <1.

Są również wartości yi=6dB i y2=40dB.

5 Selektywność odbiornika supcrhetcrodynowego dla dużych odstrojeń. Miary selektywn dla dużych odstrojeń.

Dla małych sygnałów i dużych odstrojeń dla odbiornika superheterodynowego wyznaczamy: tłumienie sygnałów lustrzanych Tl tłumienie syg. o częstotliwości pośredniej T_p

f_L= f*⁺2 f_p

Selektancia dla częstotliwości lustrzanych T_L=201oglWU_L

Dla AM Af=9 kHz f_p=465 kHz

Jednosygnałowa krzywa selektywności możliwa jest do zmierzenia tylko dla AM . dokonujemy jej pomiaru pomijając działanie ARW.

$g)ektonęia dla

częstotliwości pośrednich T_p=201ogU(^Up

7. Najistotniejsze zjawiska nieliniowe w odbiorniku radiowym. Ich wpływ na selektywność odbiornika.

Modulacja skrośna - pasożytnicze zmodulowanie sygnału użytecznego silnym sygnałem niepożądanym z poza pasma pożądanego.Za m.s. odpowiada nieliniowość 3 rzędu.

Intermodulacja - pojawienie się w kanale użytecznym sygnałów zakłócających, których harmoniczne sumy lub różnicy mają takie częstotliwości, które wnikają w kanał użyteczny (na skali powstaje stacja, która nie powinna się tam znajdować).

Blokowanie silnym sygnałem zakłócającym - to efekt „zatykania” odbiornika na wskutek detekcji sygnału w.cz. na nieliniowości stopni wejściowych odbiornika.(zmniejszenie głośności lub utrata głośności stacji, zazwyczaj występuje w pobliżu nadajników).

9.    Miary w ierności odtwarzania opisujące liniową pracę odbiornika

Zniekształcenia liniowe możemy podzielić na :

zniekształcenia    tłumieniowe-wywołane_nierównomiernym wzmocnieniem w funkcji

częstotliwości (z.t.są zauważane przez ucho ludzkie ,gdy moc spadnie o 3 dB) zniekształcenia fazowe-występują z powodu niewłaściwych przesunięć kątów fazowych,które są szczególnie szkodliwe w odbiornikach telewizyjnych.( w torze monofonicznym z.f. można pominąć)

Miarą zniekształceń tłumieniowych są nierównomiemości przebiegów charakterystyk wzmocnienia w funkcji częstotliwości ,a miarą zniekształceń fazowych są odchylenia charakterystyk fazowych od przebiegu prostokątnego.

10.    Miary wierności odtwarzania opisujące nieliniową pracę odbiornika

Zniekształcenia nieliniowe polegają na powstawaniu sygnałów o częstotliwościach harmonicznych i kombinowanych. Przy powstaniu tych zniekształceń sygnał na wyjściu danego stopnia w odbiorniku zawiera dodatkowe składowe, których nie było w sygnale wejściowym. Główną przyczyną powstawania zniekształceń nieliniowych są nieliniowe charakterystyki lamp i
