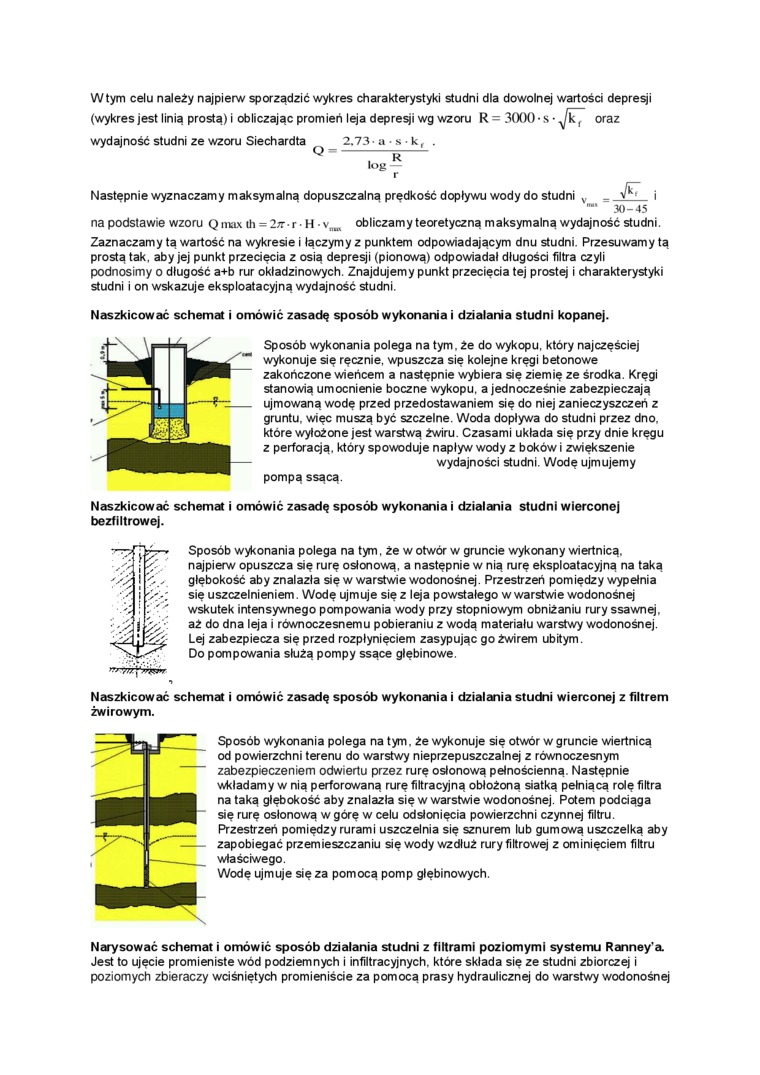

W tym celu należy najpierw sporządzić wykres charakterystyki studni dla dowolnej wartości depresji (wykres jest linią prostą) i obliczając promień leja depresji wg wzoru R = 3000• s • Jk^ oraz

wydajność studni ze wzoru Siechardta

Q

2.73-a s k,

log

Następnie wyznaczamy maksymalną dopuszczalną prędkość dopływu wody do studni _v    i

"*    30-45

na podstawie wzoru Q max th = 2n- r • H • v_nm obliczamy teoretyczną maksymalną wydajność studni.

Zaznaczamy tą wartość na wykresie i łączymy z punktem odpowiadającym dnu studni. Przesuwamy tą prostą tak. aby jej punkt przecięcia z osią depresji (pionową) odpowiadał długości filtra czyli podnosimy o długość a+b rur okładzinowych. Znajdujemy punkt przecięcia tej prostej i charakterystyki studni i on wskazuje eksploatacyjną wydajność studni.

Naszkicować schemat i omówić zasadę sposób wykonania i działania studni kopanej.

Sposób wykonania polega na tym. że do wykopu, który najczęściej wykonuje się ręcznie, wpuszcza się kolejne kręgi betonowe zakończone wieńcem a następnie wybiera się ziemię ze środka. Kręgi stanowią umocnienie boczne wykopu, a jednocześnie zabezpieczają ujmowaną wodę przed przedostawaniem się do niej zanieczyszczeń z gruntu, więc muszą być szczelne. Woda dopływa do studni przez dno. które wyłożone jest warstwą żwiru. Czasami układa się przy dnie kręgu z perforacją, który spowoduje napływ wody z boków i zwiększenie wydajności studni. Wodę ujmujemy

pompą ssącą.

Naszkicować schemat i omówić zasadę sposób wykonania i działania studni wierconej bezf i Itrowej.

Sposób wykonania polega na tym. że w otwór w gruncie wykonany wiertnicą, najpierw opuszcza się rurę osłonową, a następnie w nią rurę eksploatacyjną na taką głębokość aby znalazła się w warstwie wodonośnej. Przestrzeń pomiędzy wypełnia się uszczelnieniem. Wodę ujmuje się z leja powstałego w warstwie wodonośnej wskutek intensywnego pompowania wody przy stopniowym obniżaniu rury ssawnej, aż do dna leja i równoczesnemu pobieraniu z wodą materiału warstwy wodonośnej. Lej zabezpiecza się przed rozpłynięciem zasypując go żwirem ubitym.

Do pompowania służą pompy ssące głębinowe.

Naszkicować schemat i omówić zasadę sposób wykonania i działania studni wierconej z filtrem żwirowym.

Sposób wykonania polega na tym. że wykonuje się otwór w gruncie wiertnicą od powierzchni terenu do warstwy nieprzepuszczalnej z równoczesnym zabezpieczeniem odwiertu przez rurę osłonową pełnościenną. Następnie wkładamy w nią perforowaną rurę filtracyjną obłożoną siatką pełniącą rolę filtra na taką głębokość aby znalazła się w warstwie wodonośnej. Potem podciąga się rurę osłonową w górę w celu odsłonięcia powierzchni czynnej filtru. Przestrzeń pomiędzy rurami uszczelnia się sznurem lub gumową uszczelką aby zapobiegać przemieszczaniu się wody wzdłuż rury filtrowej z ominięciem filtru właściwego.

Wodę ujmuje się za pomocą pomp głębinowych.

Narysować schemat i omówić sposób działania studni z filtrami poziomymi systemu Ranney'a.

Jest to ujęcie promieniste wód podziemnych i infiltracyjnych, które składa się ze studni zbiorczej i poziomych zbieraczy wciśniętych promieniście za pomocą prasy hydraulicznej do warstwy wodonośnej
