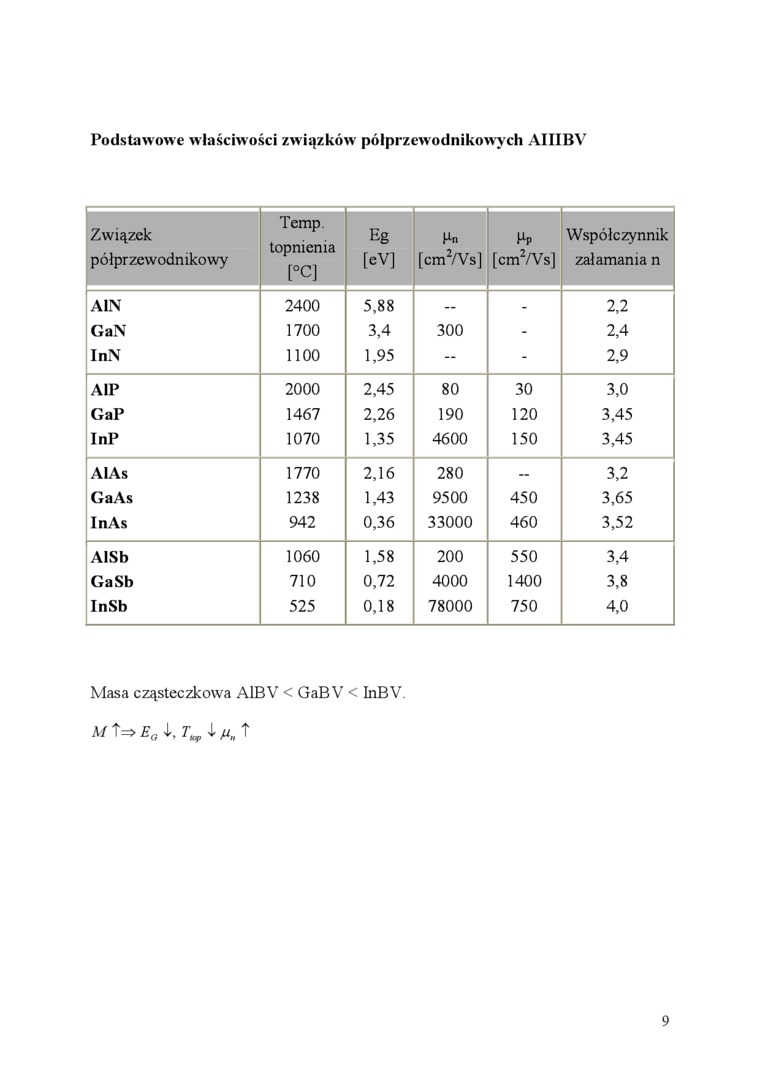

Podstawowe właściwości związków’ półprzewodnikowych AlIIBY
Związek półprzewodnikowy |
Temp. topnienia [°C] |
Eg [eV] |
Hn [cm2/Vs] |
Hp [cm2/Vs] |
Współczynnik załamania n |
AIN |
2400 |
5,88 |
— |
- |
2,2 |
GaN |
1700 |
3,4 |
300 |
- |
2,4 |
InN |
1100 |
1,95 |
- |
- |
2,9 |
A1P |
2000 |
2,45 |
80 |
30 |
3,0 |
GaP |
1467 |
2,26 |
190 |
120 |
3,45 |
InP |
1070 |
1,35 |
4600 |
150 |
3,45 |
AlAs |
1770 |
2,16 |
280 |
- |
3,2 |
GaAs |
1238 |
1,43 |
9500 |
450 |
3,65 |
In As |
942 |
0,36 |
33000 |
460 |
3,52 |
AISb |
1060 |
1,58 |
200 |
550 |
3,4 |
GaSb |
710 |
0,72 |
4000 |
1400 |
3,8 |
InSb |
525 |
0,18 |
78000 |
750 |
4,0 |
Masa cząsteczkowa A1BV < GaBV < InBV. A/T=> ECt i,TlopiM„ T
9
