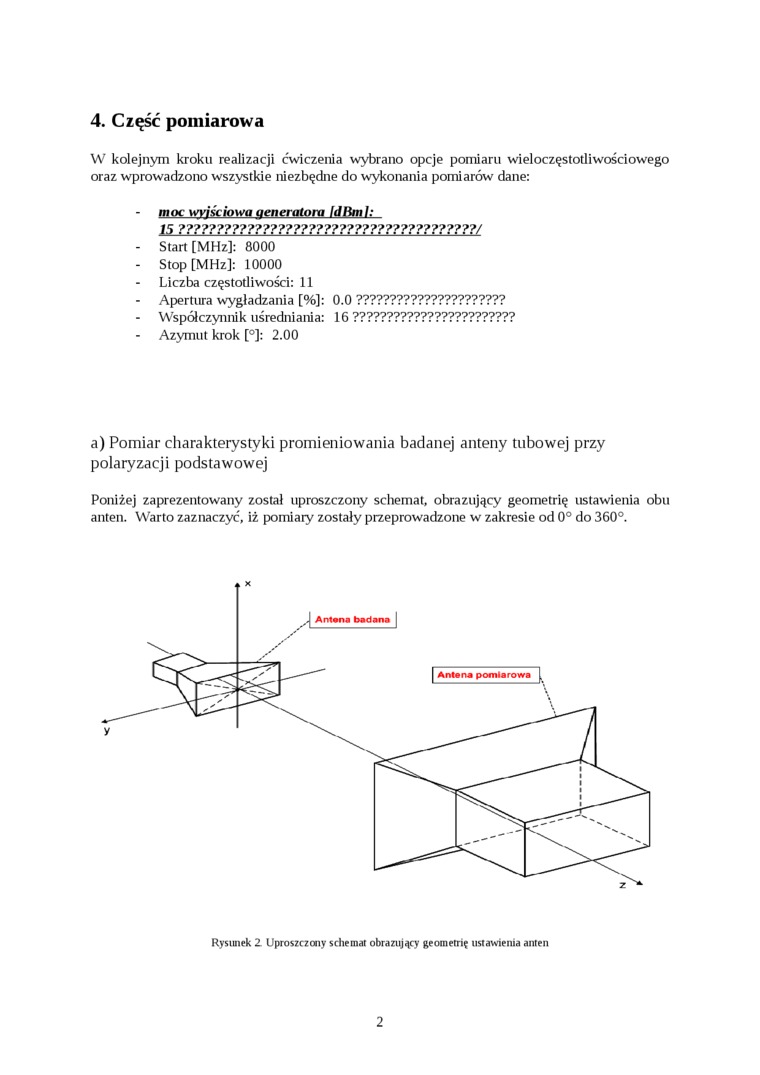

4. Część pomiarowa

W kolejnym kroku realizacji ćwiczenia wybrano opcje pomiaru wieloczęstotliwościowego oraz wprowadzono wszystkie niezbędne do wykonania pomiarów dane:

moc wyjściowa generatora Id lim I:

15 ???????????????????????????????????????/

-    Start [MHz]: 8000

-    Stop [MHz]: 10000 Liczba częstodiwości: 11

-    Apertura wygładzania [%]: 0.0 ??????????????????????

-    Współczynnik uśredniania: 16 ????????????????????????

Azymut krok [°]: 2.00

a) Pomiar charakterystyki promieniowania badanej anteny tubowej przy polaryzacji podstawowej

Poniżej zaprezentowany został uproszczony schemat, obrazujący geometrię ustawienia obu anten. Warto zaznaczyć, iż pomiary zostały przeprowadzone w zakresie od 0° do 360°.

Rysunek 2 Upraszczały schemat obrazujący geometrię ustawienia anten
