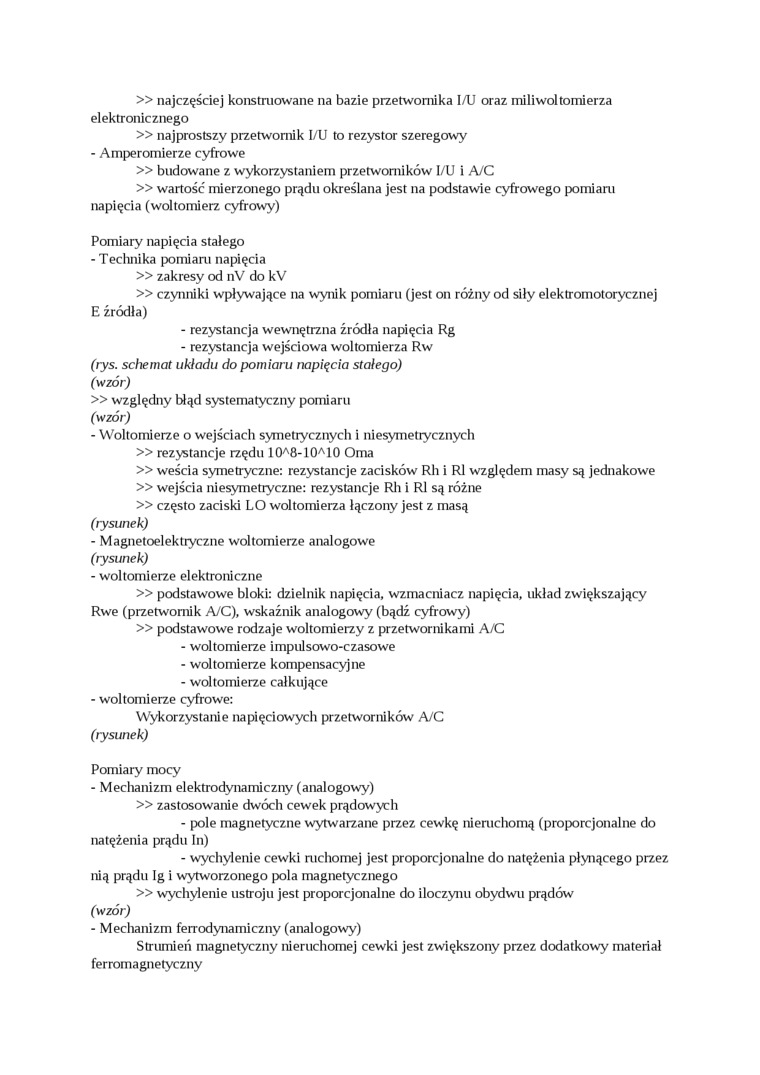

» najczęściej konstruowane na bazie przetwornika I/U oraz mili woltomierza elektronicznego

» najprostszy przetwornik I/U to rezystor szeregowy

-    Amperomierze cyfrowe

» budowane z wykorzystaniem przetworników I/U i AIC » wartość mierzonego prądu określana jest na podstawie cyfrowego pomiaru napięcia (woltomierz cyfrowy)

Pomiary napięcia stałego -Technika pomiaru napięcia

» zakresy od nV do kV

» czynniki wpływające na wynik pomiaru (jest on różny od siły elektromotorycznej E źródła)

-    rezystancja wewnętrzna źródła napięcia Rg

-    rezystancja wejściowa woltomierza Rw (rys. schemat układu do pomiaru napięcia stałego)

(wzór)

» względny błąd systematyczny pomiaru (wzór)

-    Woltomierze o wejściach symetrycznych i niesymetiycznych

» rezystancje rzędu 10^A8-10^A10 Oma

» weścia symetryczne: rezystancje zacisków Rh i R1 względem masy są jednakowe » wejścia niesymetryczne: rezystancje Rh i R1 są różne » często zaciski LO woltomierza łączony jest z masą (rysunek)

-    Magnetoelektryczne woltomierze analogowe (rysunek)

-    woltomierze elektroniczne

» podstawowe bloki: dzielnik napięcia, wzmacniacz napięcia, układ zwiększający Rwe (przetwornik A/C), wskaźnik analogowy (bądź cyfrowy)

» podstawowe rodzaje woltomierzy z przetwornikami A/C

-    woltomierze impulsowo-czasowe

-    woltomierze kompensacyjne

-    woltomierze całkujące

-    woltomierze cyfrowe:

Wykorzystanie napięciowych przetworników A/C (rysunek)

Pomiary mocy

-    Mechanizm elektrodynamiczny (analogowy)

» zastosowanie dwóch cewek prądowych

-    pole magnetyczne wytwarzane przez cewkę nieruchomą (proporcjonalne do natężenia prądu In)

-    wychylenie cewki ruchomej jest proporcjonalne do natężenia płynącego przez nią prądu Ig i wytworzonego pola magnetycznego

» wychylenie ustroju jest proporcjonalne do iloczynu obydwu prądów

(wzór)

-    Mechanizm ferrodynamiczny (analogowy)

Strumień magnetyczny nieruchomej cewki jest zwiększony przez dodatkowy materiał ferromagnetyczny
