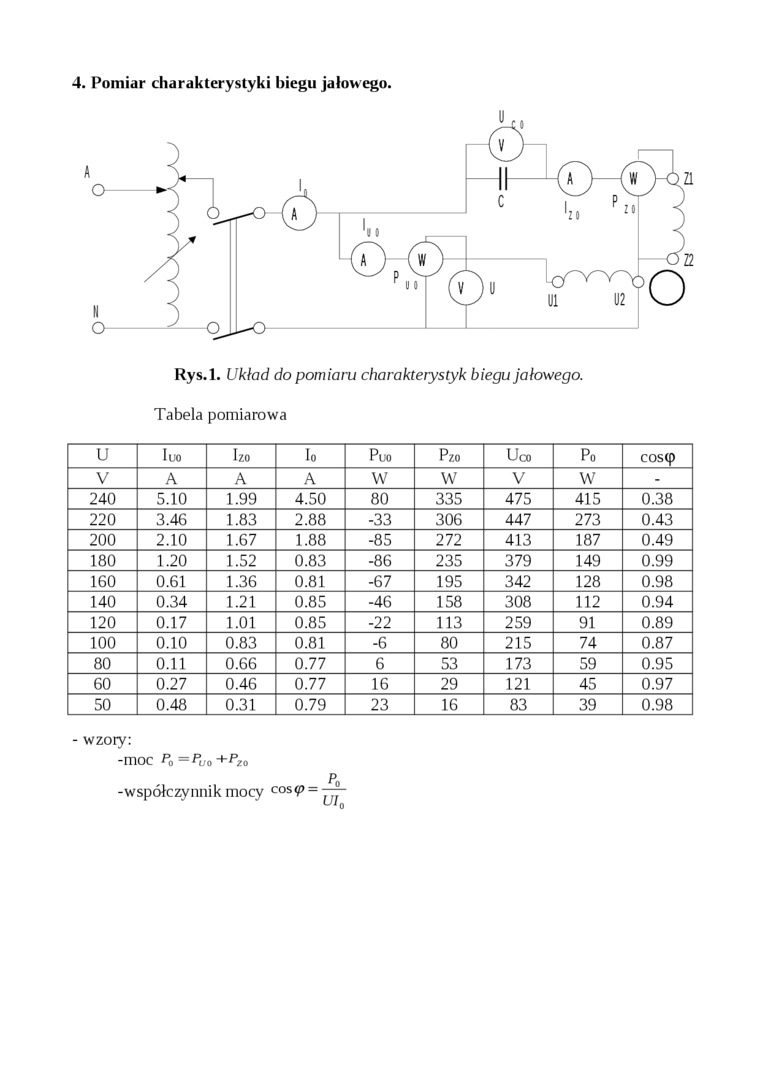

4. Pomiar charakterystyki hiegu jałow ego.

A

Rys.l. Układ do pomiaru charakterystyk biegu jałowego.

Tabela pomiarowa

U	Iuo	Izo	Io	Puo	Pzo	Uco	Po	cosq)
V	A	A	A	w	w	V	W	-
240	5.10	1.99	4.50	80	335	475	415	0.38
220	3.46	1.83	2.88	-33	306	447	273	0.43
200	2.10	1.67	1.88	-85	272	413	187	0.49
180	1.20	1.52	0.83	-86	235	379	149	0.99
160	0.61	1.36	0.81	-67	195	342	128	0.98
140	0.34	1.21	0.85	-46	158	308	112	0.94
120	0.17	1.01	0.85	-22	113	259	91	0.89
100	0.10	0.83	0.81	-6	80	215	74	0.87
80	0.11	0.66	0.77	6	53	173	59	0.95
60	0.27	0.46	0.77	16	29	121	45	0.97
50	0.48	0.31	0.79	23	16	83	39	0.98

-mOC Po=Puo+Pzo

- wzory:

P₀

-współczynnik mocy ^cos<P~T7r~
