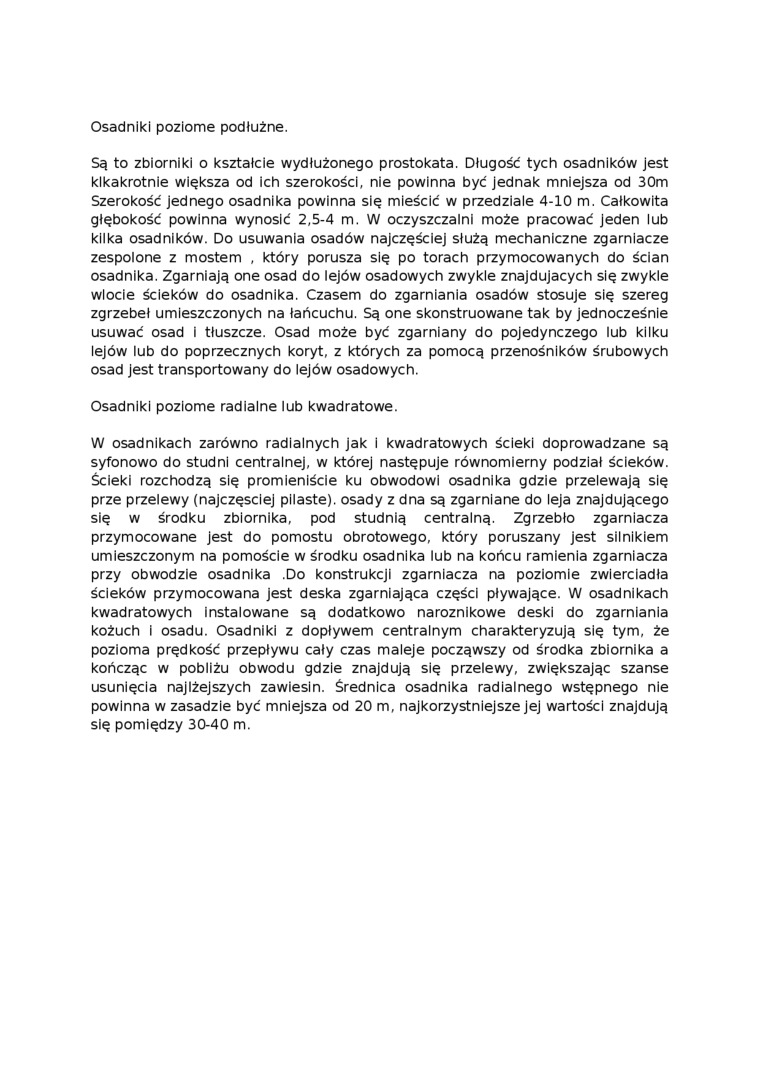

Osadniki poziome podłużne.

Są to zbiorniki o kształcie wydłużonego prostokąta. Długość tych osadników jest klkakrotnie większa od ich szerokości, nie powinna być jednak mniejsza od 30m Szerokość jednego osadnika powinna się mieścić w przedziale 4-10 m. Całkowita głębokość powinna wynosić 2,5-4 m. W oczyszczalni może pracować jeden lub kilka osadników. Do usuwania osadów najczęściej służą mechaniczne zgarniacze zespolone z mostem , który porusza się po torach przymocowanych do ścian osadnika. Zgarniają one osad do lejów osadowych zwykle znajdujących się zwykle wlocie ścieków do osadnika. Czasem do zgarniania osadów stosuje się szereg zgrzebeł umieszczonych na łańcuchu. Są one skonstruowane tak by jednocześnie usuwać osad i tłuszcze. Osad może być zgarniany do pojedynczego lub kilku lejów lub do poprzecznych koryt, z których za pomocą przenośników śrubowych osad jest transportowany do lejów osadowych.

Osadniki poziome radialne lub kwadratowe.

W osadnikach zarówno radialnych jak i kwadratowych ścieki doprowadzane są syfonowo do studni centralnej, w której następuje równomierny podział ścieków. Ścieki rozchodzą się promieniście ku obwodowi osadnika gdzie przelewają się prze przelewy (najczęściej pilaste). osady z dna są zgarniane do leja znajdującego się w środku zbiornika, pod studnią centralną. Zgrzebło zgarniacza przymocowane jest do pomostu obrotowego, który poruszany jest silnikiem umieszczonym na pomoście w środku osadnika lub na końcu ramienia zgarniacza przy obwodzie osadnika .Do konstrukcji zgarniacza na poziomie zwierciadła ścieków przymocowana jest deska zgarniająca części pływające. W osadnikach kwadratowych instalowane są dodatkowo narożnikowe deski do zgarniania kożuch i osadu. Osadniki z dopływem centralnym charakteryzują się tym, że pozioma prędkość przepływu cały czas maleje począwszy od środka zbiornika a kończąc w pobliżu obwodu gdzie znajdują się przelewy, zwiększając szanse usunięcia najlżejszych zawiesin. Średnica osadnika radialnego wstępnego nie powinna w zasadzie być mniejsza od 20 m, najkorzystniejsze jej wartości znajdują się pomiędzy 30-40 m.
