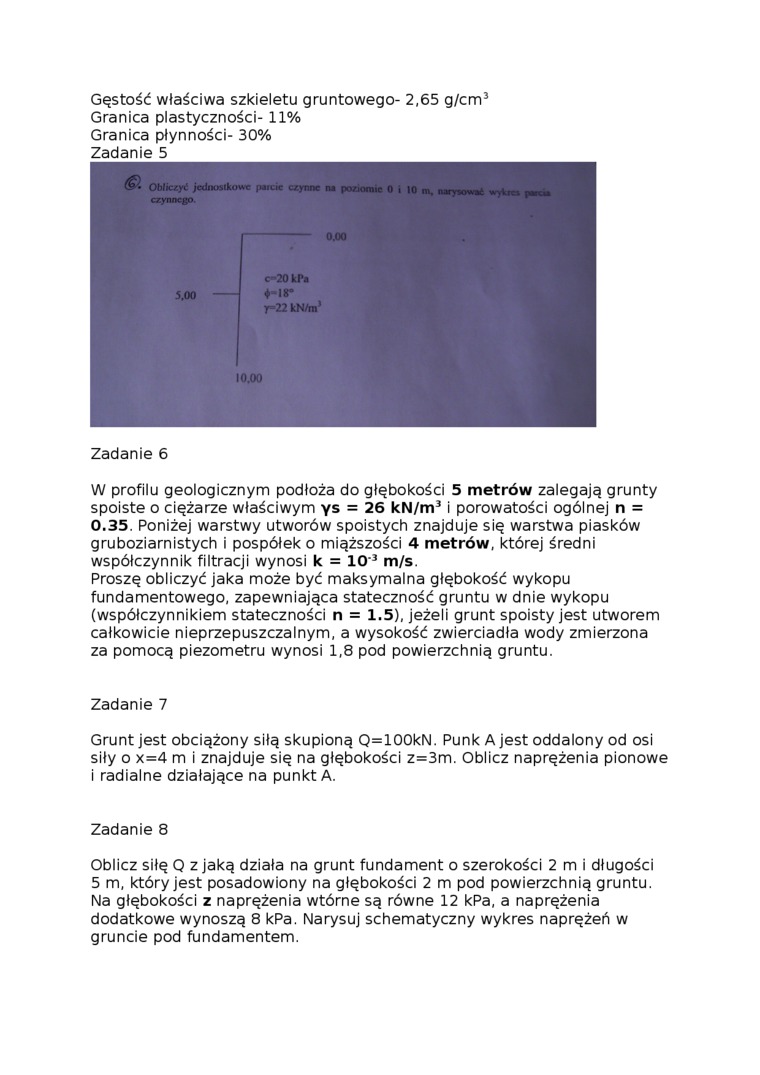

Gęstość właściwa szkieletu gruntowego- 2,65 g/cm³ Granica plastyczności- 11%

Granica płynności- 30%

Zadanie 5

Zadanie 6

W profilu geologicznym podłoża do głębokości 5 metrów zalegają grunty spoiste o ciężarze właściwym ys = 26 kN/m³ i porowatości ogólnej n = 0.35. Poniżej warstwy utworów spoistych znajduje się warstwa piasków gruboziarnistych i pospółek o miąższości 4 metrów, której średni współczynnik filtracji wynosi k = 10'³ m/s.

Proszę obliczyć jaka może być maksymalna głębokość wykopu fundamentowego, zapewniająca stateczność gruntu w dnie wykopu (współczynnikiem stateczności n = 1.5), jeżeli grunt spoisty jest utworem całkowicie nieprzepuszczalnym, a wysokość zwierciadła wody zmierzona za pomocą piezometru wynosi 1,8 pod powierzchnią gruntu.

Zadanie 7

Grunt jest obciążony siłą skupioną Q=100kN. Punk A jest oddalony od osi siły o x=4 m i znajduje się na głębokości z=3m. Oblicz naprężenia pionowe i radialne działające na punkt A.

Zadanie 8

Oblicz siłę Q z jaką działa na grunt fundament o szerokości 2 m i długości 5 m, który jest posadowiony na głębokości 2 m pod powierzchnią gruntu. Na głębokości z naprężenia wtórne są równe 12 kPa, a naprężenia dodatkowe wynoszą 8 kPa. Narysuj schematyczny wykres naprężeń w gruncie pod fundamentem.
