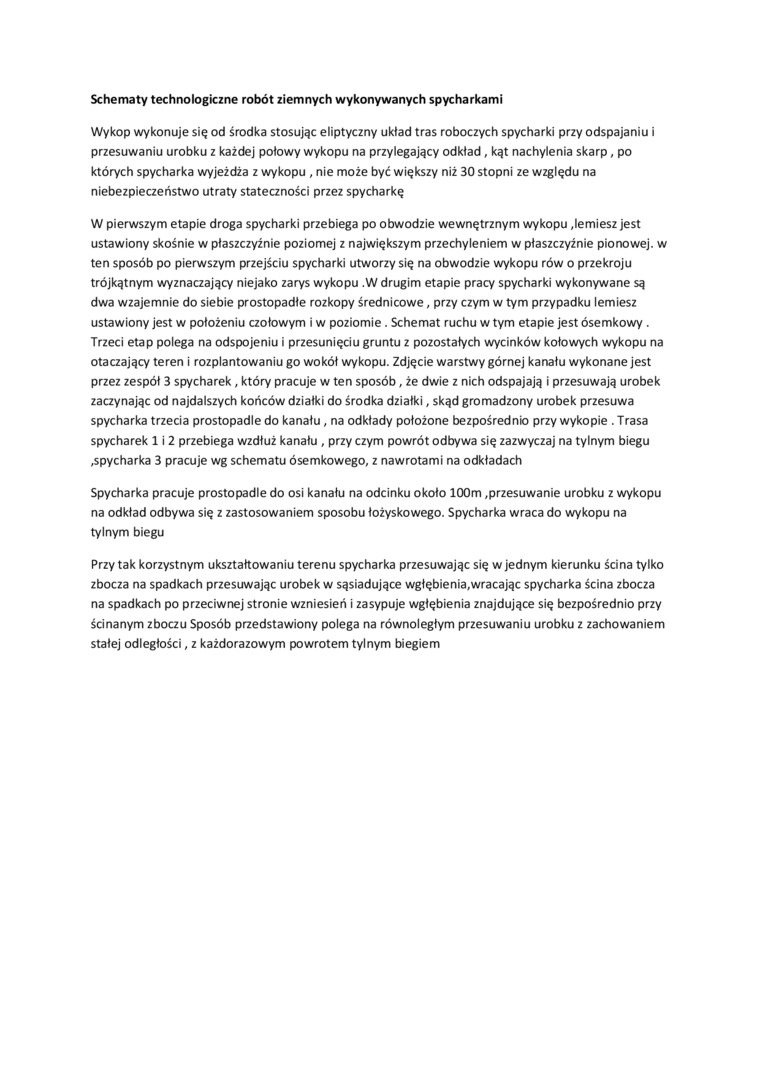

Schematy technologiczne robót ziemnych wykonywanych spycharkami

Wykop wykonuje się od środka stosując eliptyczny układ tras roboczych spycharki przy odspajaniu i przesuwaniu urobku z każdej połowy wykopu na przylegający odkład , kąt nachylenia skarp, po których spycharka wyjeżdża z wykopu , nie może być większy niż 30 stopni ze względu na niebezpieczeństwo utraty stateczności przez spycharkę

W pierwszym etapie droga spycharki przebiega po obwodzie wewnętrznym wykopu ,lemiesz jest ustawiony skośnie w płaszczyźnie poziomej z największym przechyleniem w płaszczyźnie pionowej, w ten sposób po pierwszym przejściu spycharki utworzy się na obwodzie wykopu rów o przekroju trójkątnym wyznaczający niejako zarys wykopu .W drugim etapie pracy spycharki wykonywane są dwa wzajemnie do siebie prostopadłe rozkopy średnicowe, przy czym w tym przypadku lemiesz ustawiony jest w położeniu czołowym i w poziomie. Schemat ruchu w tym etapie jest ósemkowy . Trzeci etap polega na odspojeniu i przesunięciu gruntu z pozostałych wycinków kołowych wykopu na otaczający teren i rozplantowaniu go wokół wykopu. Zdjęcie warstwy górnej kanału wykonane jest przez zespół 3 spycharek, który pracuje w ten sposób, że dwie z nich odspajają i przesuwają urobek zaczynając od najdalszych końców działki do środka działki, skąd gromadzony urobek przesuwa spycharka trzecia prostopadle do kanału, na odkłady położone bezpośrednio przy wykopie .Trasa spycharek 1 i 2 przebiega wzdłuż kanału , przy czym powrót odbywa się zazwyczaj na tylnym biegu .spycharka 3 pracuje wg schematu ósemkowego, z nawrotami na odkładach

Spycharka pracuje prostopadle do osi kanału na odcinku około lOOm .przesuwanie urobku z wykopu na odkład odbywa się z zastosowaniem sposobu łożyskowego. Spycharka wraca do wykopu na tylnym biegu

Przy tak korzystnym ukształtowaniu terenu spycharka przesuwając się w jednym kierunku ścina tylko zbocza na spadkach przesuwając urobek w sąsiadujące wgłębienia.wracając spycharka ścina zbocza na spadkach po przeciwnej stronie wzniesień i zasypuje wgłębienia znajdujące się bezpośrednio przy ścinanym zboczu Sposób przedstawiony polega na równoległym przesuwaniu urobku z zachowaniem stałej odległości, z każdorazowym powrotem tylnym biegiem
