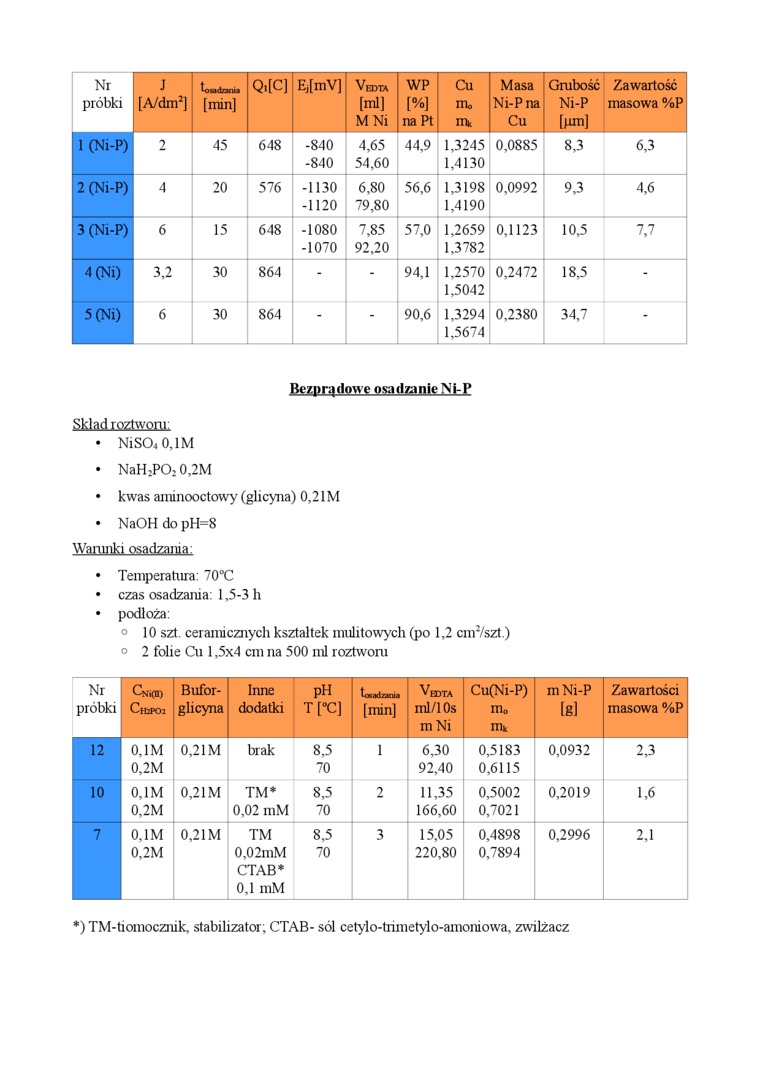

Nr próbki |
J [A/dm2] |
toadanu [min] |
Q.[C] |
Ej[mV] |
Vedta [ml] MNi |
WP [%1 na Pt |
Cu IUo n\ |
Masa Ni-P na Cu |
Grubość Ni-P [pm] |
Zawartość masowa %P |
1 (Ni-P) |
2 |
45 |
648 |
-840 -840 |
4,65 54,60 |
44,9 |
1,3245 1,4130 |
0,0885 |
8,3 |
6,3 |
2 (Ni-P) |
4 |
20 |
576 |
-1130 -1120 |
6,80 79,80 |
56,6 |
1,3198 1,4190 |
0,0992 |
9,3 |
4,6 |
3 (Ni-P) |
6 |
15 |
648 |
-1080 -1070 |
7,85 92,20 |
57,0 |
1,2659 1,3782 |
0,1123 |
10,5 |
7,7 |
4 (Ni) |
3,2 |
30 |
864 |
- |
- |
94,1 |
1,2570 1,5042 |
0,2472 |
18,5 |
- |
5 (Ni) |
6 |
30 |
864 |
- |
- |
90,6 |
1,3294 1,5674 |
0,2380 |
34,7 |
- |
B?zprq0pwę qs;i cienię >i-F
• NiSO40,lM
• NaH2PO20,2M
• kwas aminooctowy (glicyna) 0,21M
• NaOH do pH=8
• Temperatura: 70°C
• czas osadzania: 1,5-3 h
• podłoża:
o 10 szt. ceramicznych kształtek mulitowych (po 1,2 cnr/szt.) o 2 folie Cu 1,5x4 cm na 500 ml roztworu
Nr próbki |
Cnku) CH2P02 |
Bufor- glicyna |
Inne dodatki |
pH T[°C] |
taiadanu [min] |
Vq5TA ml/10s mNi |
Cu(Ni-P) m0 mk |
mNi-P [g] |
Zawartości masowa %P |
12 |
0,1M 0,2M |
0,21 M |
brak |
8,5 70 |
1 |
6,30 92,40 |
0,5183 0,6115 |
0,0932 |
2,3 |
10 |
0,1M 0,2M |
0,2 IM |
TM* 0,02 mM |
8,5 70 |
2 |
11,35 166,60 |
0,5002 0,7021 |
0,2019 |
1,6 |
7 |
0,1M 0,2M |
0,2 IM |
TM 0,0 2mM CTAB* 0,1 mM |
8,5 70 |
3 |
15,05 220,80 |
0,4898 0,7894 |
0,2996 |
2,1 |
!) TM-tiomocznik, stabilizator; CTAB- sól cetylo-trimetylo-amoniowa, zwilżacz
