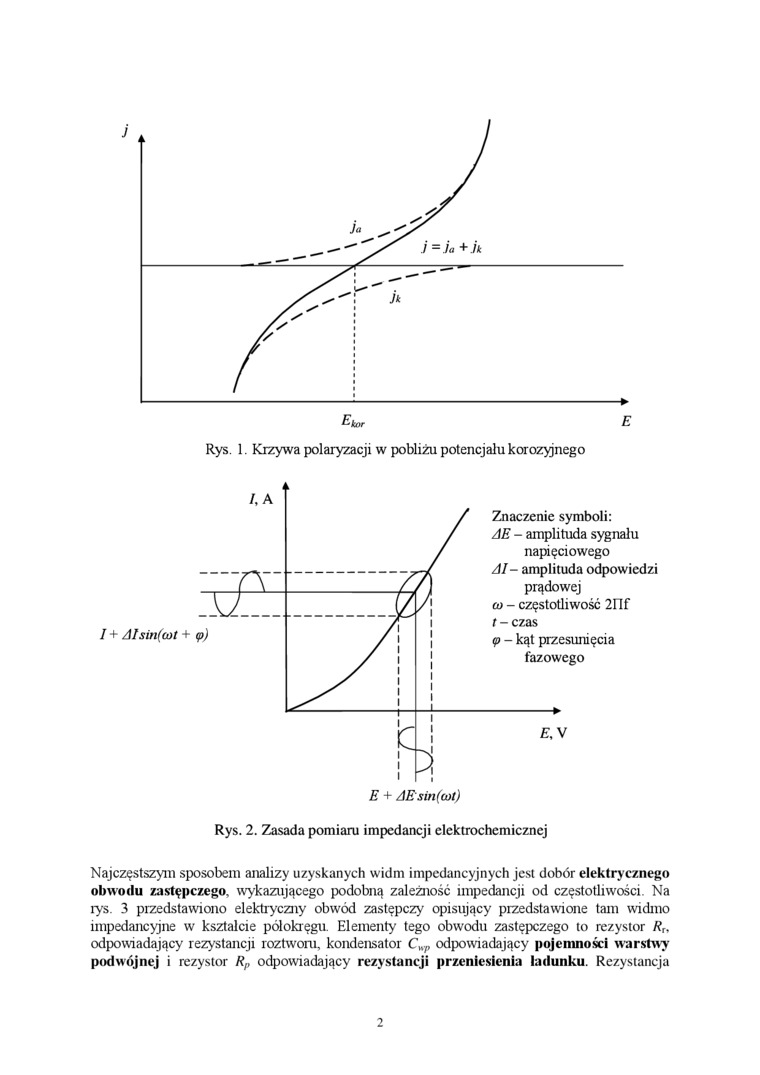

Rys. 1. Krzywa polaryzacji w pobliżu potencjału korozyjnego
/, A |
/ Znaczenie symboli: / AU - amplituda sygnału / napięciowego Al- amplituda odpowiedzi /1 prądowej /1 co - częstotliwość 2Ilf t - czas ę - kąt przesunięcia fazowego i i i | |
A | ||
W | ||
I + AIsin((i)t + <p) |
/ / i / i / i / l / l / l ^— l | |
'f l |
i £, V 3 |
E + AEsin(cot)
Rys. 2. Zasada pomiaru impedancji elektrochemicznej
Najczęstszym sposobem analizy uzyskanych widm impcdancyjnych jest dobór elektrycznego obwodu zastępczego, wykazującego podobną zależność impedancji od częstotliwości Na rys. 3 przedstawiono elektryczny obwód zastępczy opisujący przedstawione tam widmo impedancyjne w kształcie pół okręgu. Elementy tego obwodu zastępczego to rezystor Rr. odpowiadający rezystancji roztwoni, kondensator CH/, odpowiadający pojemności warstwy podwójnej i rezystor Rr odpowiadający rezystancji przeniesienia ładunku. Rezystancja
2
