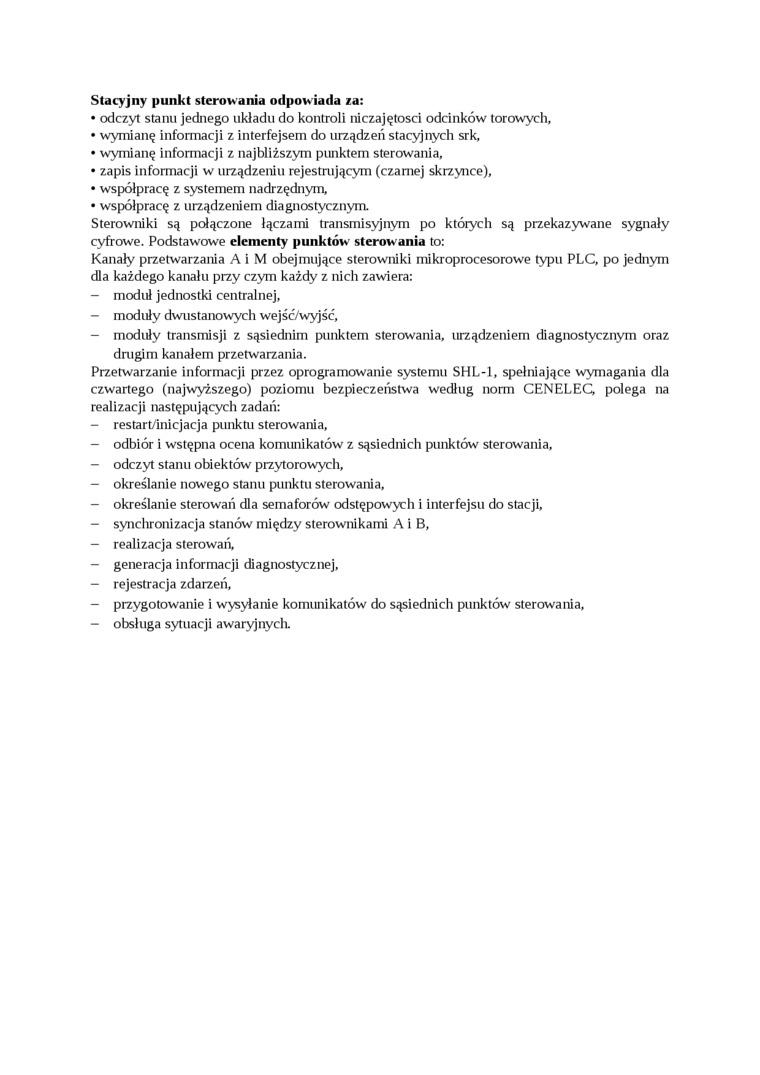

Stacyjny punkt sterowania odpowiada za:

•    odczyt stanu jednego układu do kontroli niczajętosci odcinków torowych,

•    wymianę informacji z interfejsem do urządzeń stacyjnych srk,

•    wymianę informacji z najbliższym punktem sterowania,

•    zapis informacji w urządzeniu rejestrującym (czarnej skrzynce),

•    współpracę z systemem nadrzędnym,

•    współpracę z urządzeniem diagnostycznym.

Sterowniki są połączone łączami transmisyjnym po których są przekazywane sygnały cyfrowe. Podstawowe elementy punktów sterow ania to:

Kanały przetwarzania A i M obejmujące sterowniki mikroprocesorowe typu PLC, po jednym dla każdego kanału przy czym każdy z nich zawiera:

-    moduł jednostki centralnej,

-    moduły dwustanowych wejść/wyjść,

-    moduły transmisji z sąsiednim punktem sterowania, urządzeniem diagnostycznym oraz drugim kanałem przetwarzania.

Przetwarzanie informacji przez oprogramowanie systemu SHL-1, spełniające wymagania dla czwartego (najwyższego) poziomu bezpieczeństwa według norm CENELEC, polega na realizacji następujących zadań:

-    restart/inicjacja punktu sterowania,

-    odbiór i wstępna ocena komunikatów z sąsiednich punktów sterowania,

-    odczyt stanu obiektów przytorowych,

-    określanie nowego stanu punktu sterowania,

-    określanie sterowań dla semaforów odstępowych i interfejsu do stacji,

-    synchronizacja stanów między sterownikami A i B,

-    realizacja sterowań,

-    generacja informacji diagnostycznej,

-    rejestracja zdarzeń,

-    przygotowanie i wysyłanie komunikatów do sąsiednich punktów sterowania,

-    obsługa sytuacji awaryjnych.
