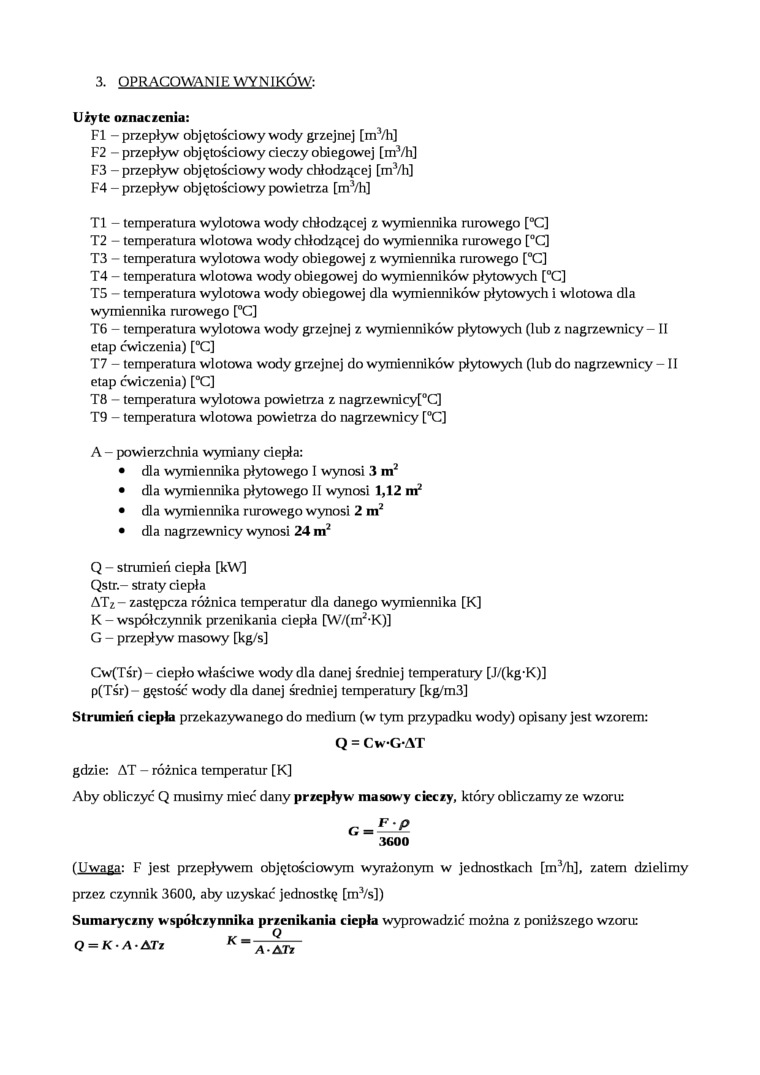

3. OPRACOWANIE WYNIKÓW:

Użyte oznaczenia:

FI - przepływ objętościowy wody grzejnej [m³/h]

F2 - przepływ objętościowy cieczy obiegowej [m³/h]

F3 - przepływ objętościowy wody chłodzącej [m³/h]

F4 - przepływ objętościowy powietrza [m³/h]

Tl - temperatura wylotowa wody chłodzącej z wymiennika rurowego [°C]

T2 - temperatura wlotowa wody chłodzącej do wymiennika rurowego [°C]

T3 - temperatura wylotowa wody obiegowej z wymiennika rurowego [°C]

T4 - temperatura wlotowa wody obiegowej do wymienników płytowych [°C]

T5 - temperatura wylotowa wody obiegowej dla wymienników płytowych i wlotowa dla wymiennika rurowego [°C]

T6 - temperatura wylotowa wody grzejnej z wymienników płytowych (lub z nagrzewnicy - II etap ćwiczenia) [°C]

T7 - temperatura wlotowa wody grzejnej do wymienników płytowych (lub do nagrzewnicy - II etap ćwiczenia) [°C]

T8 - temperatura wylotowa powietrza z nagrzewnicy[⁰C]

T9 - temperatura wlotowa powietrza do nagrzewnicy [°C]

A - powierzchnia wymiany ciepła:

•    dla wymiennika płytowego I wynosi 3 m²

•    dla wymiennika płytowego II wynosi 1,12 m²

•    dla wymiennika rurowego wynosi 2 m²

•    dla nagrzewnicy wynosi 24 m²

Q - strumień ciepła [kW]

Qstr.- straty ciepła

AT_Z- zastępcza różnica temperatur dla danego wymiennika [K]

K - współczynnik przenikania ciepła [W/(m²-K)j G - przepływ masowy [kg/s]

Cw(Tśr)- ciepło właściwe wody dla danej średniej temperatury [J/(kg-K)j p(Tśr)- gęstość wody dla danej średniej temperatury [kg/m3]

Strumień ciepła przekazywanego do medium (w tym przypadku wody) opisany jest wzorem:

Q = Cw-GAT

gdzie: AT - różnica temperatur [K]

Aby obliczyć Q musimy mieć dany przepływ masowy cieczy, który obliczamy ze wzoru:

c-^

3600

(Uwaga: F jest przepływem objętościowym wyrażonym w jednostkach [m³/h], zatem dzielimy przez czynnik 3600, aby uzyskać jednostkę [m³/s])

AATz

Sumaryczny w spółczynnika przenikania ciepła wyprowadzić można z poniższego wazonu Q = KAATz
