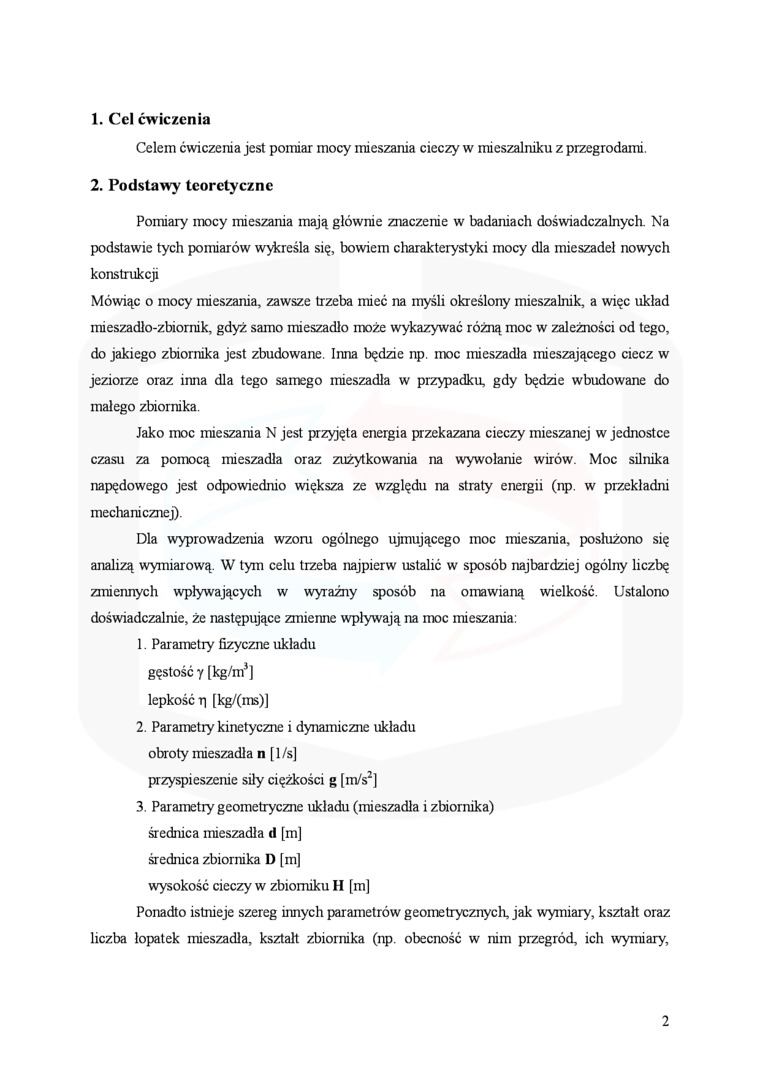

1.    Cel ćwiczenia

Celem ćwiczenia jest pomiar mocy mieszania cieczy w mieszalniku z przegrodami.

2.    Podstawy teoretyczne

Pomiary mocy mieszania mają głównie znaczenie w badaniach doświadczalnych. Na podstawie tych pomiarów wykreśla się, bowiem charakterystyki mocy dla mieszadeł nowych konstrukcji

Mówiąc o mocy mieszania, zawsze trzeba mieć na myśli określony mieszalnik, a więc układ mieszadło-zbiornik, gdyż samo mieszadło może wykazywać różną moc w zależności od tego, do jakiego zbiornika jest zbudowane. Inna będzie np. moc mieszadła mieszającego ciecz w jeziorze oraz inna dla tego samego mieszadła w przypadku, gdy będzie wbudowane do małego zbiornika.

Jako moc mieszania N jest przyjęta energia przekazana cieczy mieszanej w jednostce czasu za pomocą mieszadła oraz zużytkowania na wywołanie wirów. Moc silnika napędowego jest odpowiednio większa ze względu na straty energii (np. w przekładni mechanicznej).

Dla wyprowadzenia wzoru ogólnego ujmującego moc mieszania, posłużono się analizą wymiarową. W tym celu trzeba najpierw ustalić w sposób najbardziej ogólny liczbę zmiennych wpływających w wyraźny sposób na omawianą wielkość. Ustalono doświadczalnie, że następujące zmienne wpływają na moc mieszania:

1.    Parametry fizyczne układu gęstość y [kg/m³] lepkość r| [kg/(ms)]

2.    Parametry kinetyczne i dynamiczne układu obroty mieszadła n [1/s] przyspieszenie siły ciężkości g [m/s²]

3.    Parametry geometryczne układu (mieszadła i zbiornika) średnica mieszadła d [m]

średnica zbiornika D fm) wysokość cieczy w zbiorniku H [m]

Ponadto istnieje szereg innych parametrów geometrycznych, jak wymiary, kształt oraz liczba łopatek mieszadła, kształt zbiornika (np. obecność w nim przegród, ich wymiary,
