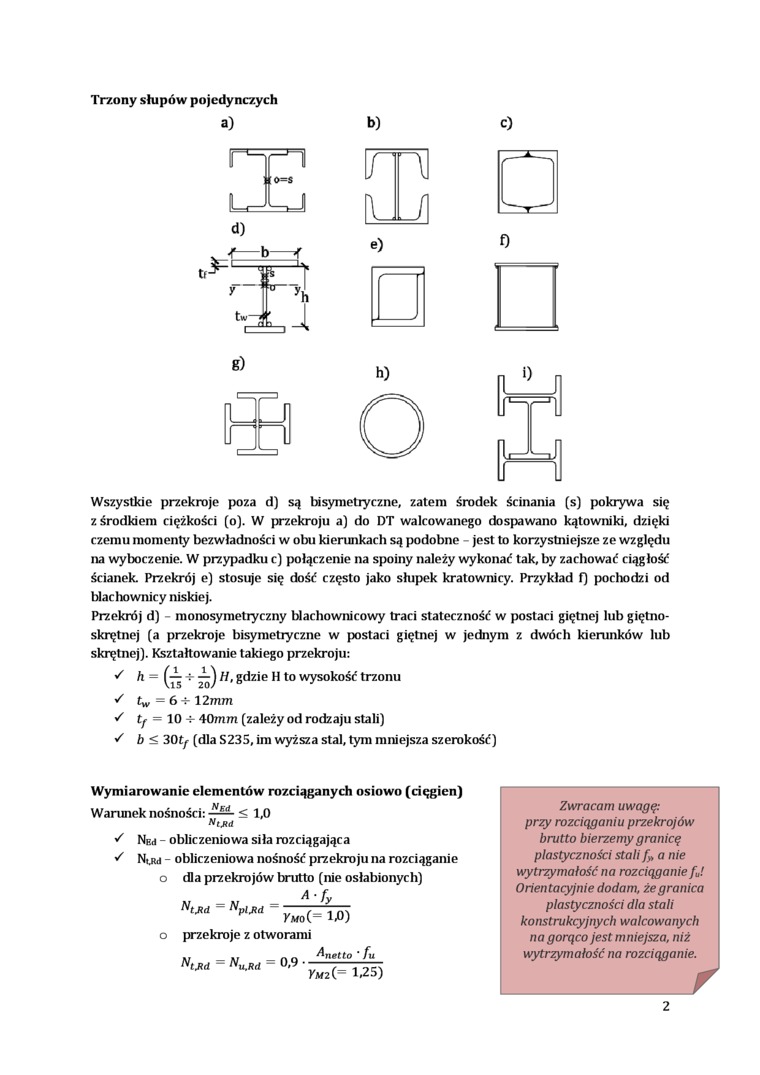

Trzony słupów pojedynczych

a)    b)    c)

Wszystkie przekroje poza d) są bisymetryczne, zatem środek ścinania (s) pokrywa się z środkiem ciężkości (o). W przekroju a) do DT walcowanego dospawano kątowniki, dzięki czemu momenty bezwładności w obu kierunkach są podobne jest to korzystniejsze ze względu na wyboczenie. W przypadku c) połączenie na spoiny należy wykonać tak, by zachować ciągłość ścianek. Przekrój e) stosuje się dość często jako słupek kratownicy. Przykład f) pochodzi od blachownicy niskiej.

Przekrój d) - monosymetryczny blachownicowy traci stateczność w postaci giętnej lub giętno-skrętnej (a przekroje bisymetryczne w postaci giętnej w jednym z dwóch kierunków lub skrętnej). Kształtowanie takiego przekroju:

S h =    + ^j) H, gdzie H to wysokość trzonu

S t_w = 6 -r 12mm

S tf = 10-i- 40mm (zależy od rodzaju stali)

S b < 30tf (dla S235, im wyższa stal, tym mniejsza szerokość)

Wymiarowanie elementów rozciąganych osiowo (cięgien)

Warunek nośności:    < 1,0

^Ntjid

S NEd - obliczeniowa siła rozciągająca S Nmd - obliczeniowa nośność przekroju na rozciąganie o dla przekrojów brutto (nie osłabionych)

A f_y

o

y_Ma( 1J0)

przekroje z otworami

^Ntjid - ^Nu.Rd

= 0,9 •

Anetto ‘ fu

y_M2(= 1^5)

Zwracam uwagę: przy rozciąganiu przekrojów brutto bierzemy granicę plastyczności stali fy, a nie wytrzymałość na rozciąganie f_u! Orientacyjnie dodam, że granica plastyczności dla stali konstrukcyjnych walcowanych na gorąco jest mniejsza, niż wytrzymałość na rozciąganie.

2
