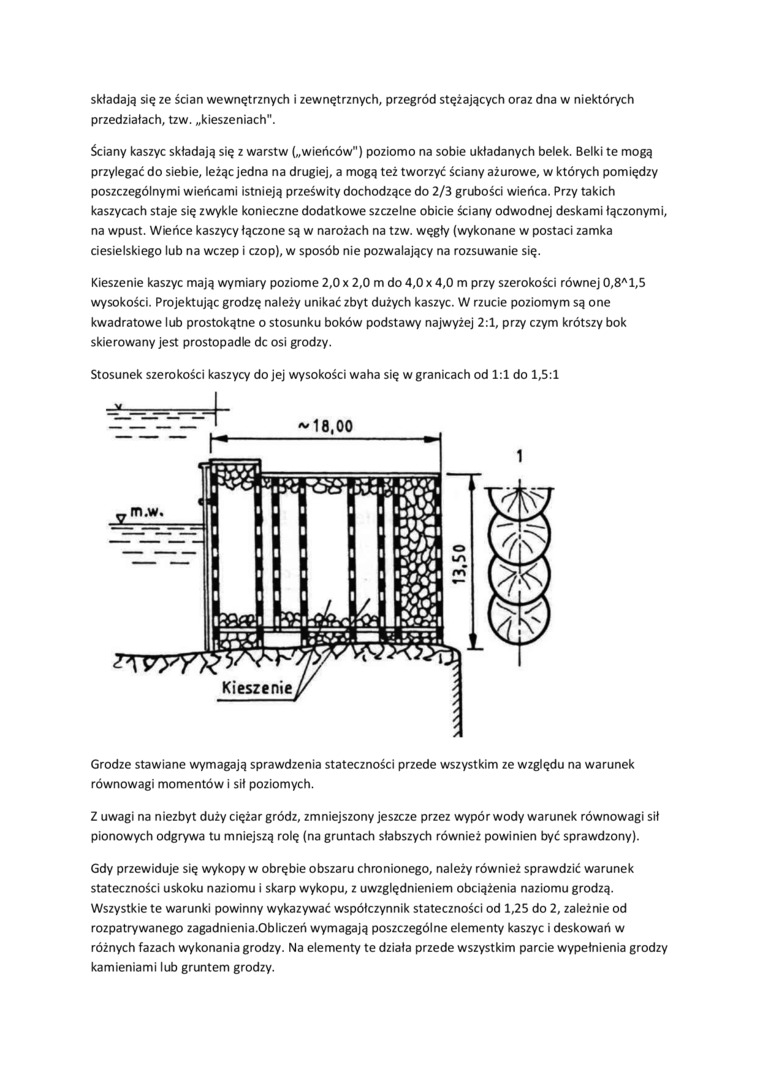

składają się ze ścian wewnętrznych i zewnętrznych, przegród stężających oraz dna w niektórych przedziałach, tzw. „kieszeniach".

Ściany kaszyc składają się z warstw („wieńców") poziomo na sobie układanych belek. Belki te mogą przylegać do siebie, leżąc jedna na drugiej, a mogą też tworzyć ściany ażurowe, w których pomiędzy poszczególnymi wieńcami istnieją prześwity dochodzące do 2/3 grubości wieńca. Przy takich kaszycach staje się zwykle konieczne dodatkowe szczelne obicie ściany odwodnej deskami łączonymi, na wpust. Wieńce kaszycy łączone są w narożach na tzw. węgły (wykonane w postaci zamka ciesielskiego lub na wczep i czop), w sposób nie pozwalający na rozsuwanie się.

Kieszenie kaszyc mają wymiary poziome 2,0 x 2,0 m do 4,0 x 4,0 m przy szerokości równej 0,8^A1,5 wysokości. Projektując grodzę należy unikać zbyt dużych kaszyc. W rzucie poziomym są one kwadratowe lub prostokątne o stosunku boków podstawy najwyżej 2:1, przy czym krótszy bok skierowany jest prostopadle dc osi grodzy.

Stosunek szerokości kaszycy do jej wysokości waha się w granicach od 1:1 do 1,5:1

Grodze stawiane wymagają sprawdzenia stateczności przede wszystkim ze względu na warunek równowagi momentów i sił poziomych.

Z uwagi na niezbyt duży ciężar grodz, zmniejszony jeszcze przez wypór wody warunek równowagi sił pionowych odgrywa tu mniejszą rolę (na gruntach słabszych również powinien być sprawdzony).

Gdy przewiduje się wykopy w obrębie obszaru chronionego, należy również sprawdzić warunek stateczności uskoku naziomu i skarp wykopu, z uwzględnieniem obciążenia naziomu grodzą. Wszystkie te warunki powinny wykazywać współczynnik stateczności od 1,25 do 2, zależnie od rozpatrywanego zagadnienia.Obliczeń wymagają poszczególne elementy kaszyc i deskowań w różnych fazach wykonania grodzy. Na elementy te działa przede wszystkim parcie wypełnienia grodzy kamieniami lub gruntem grodzy.
