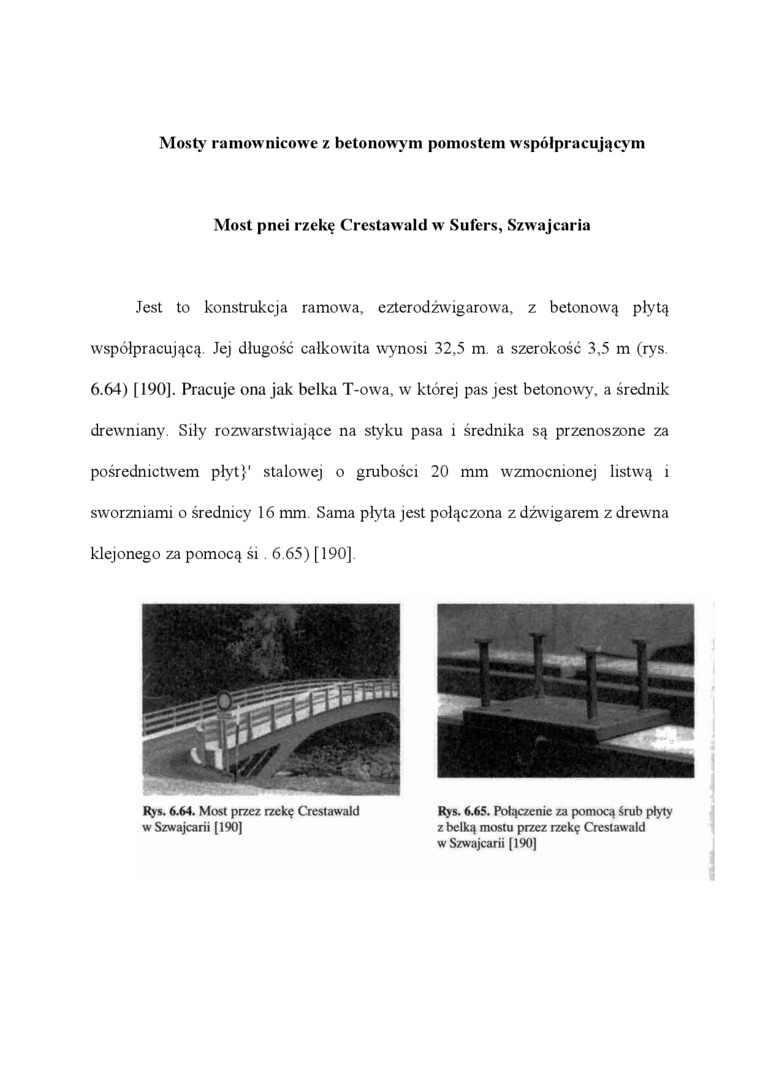

Mosty ramownicowe z betonowym pomostem w spółpracującym

Most pnei rzekę Crestawald w Sufers, Szwajcaria

Jest to konstrukcja ramowa, ezterodźwigarowa, z betonową płytą współpracującą. Jej długość całkowita wynosi 32,5 m. a szerokość 3,5 m (rys. 6.64) 1190]. Pracuje ona jak belka T-owa, w której pas jest betonowy, a średnik drewniany. Siły rozwarstwiające na styku pasa i średnika są przenoszone za pośrednictwem płyt}' stalowej o grubości 20 mm wzmocnionej listwą i sworzniami o średnicy 16 mm Sama płyta jest połączona z dźwigarem z drewna klejonego za pomocą śi . 6.65) [190].

Rys. 6.64. Most przez rzekę Crestawald    Rys. 6.65. Połączenie za pomocą śrub płyty

w Szwajcarii [190]    z belką mostu przez rzekę Crestawald

w Szwajcarii [190]
