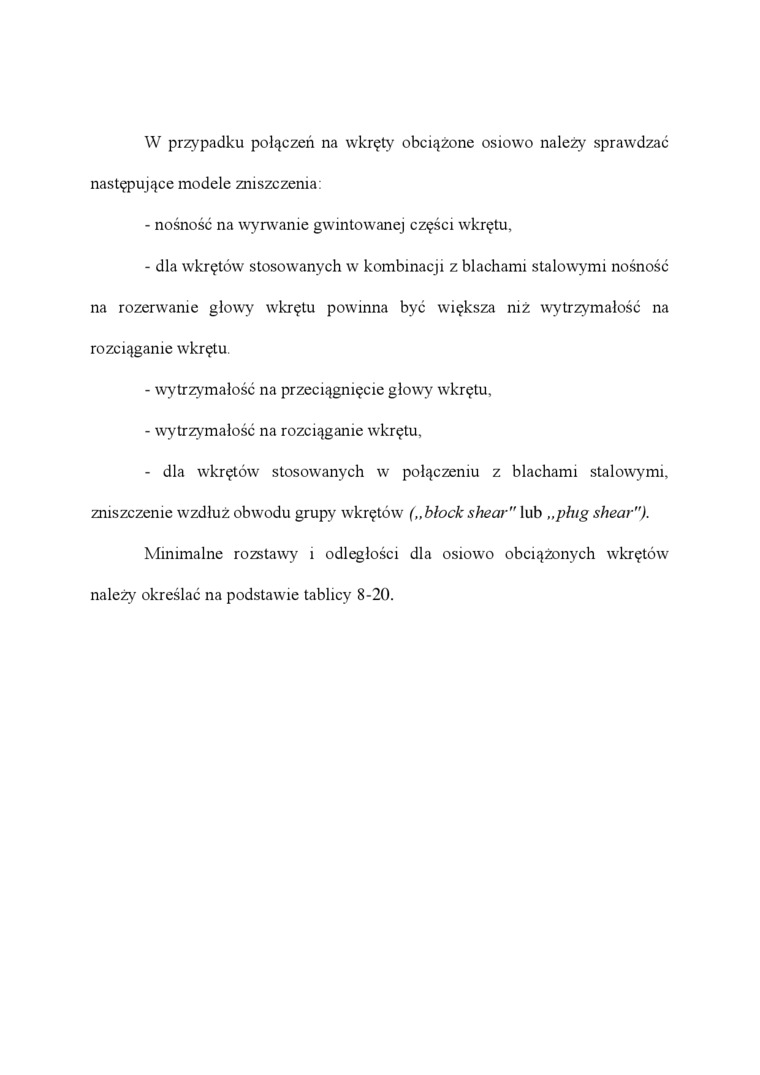

W przypadku połączeń na wkręty obciążone osiowo należy sprawdzać następujące modele zniszczenia:

-    nośność na wyrwanie gwintowanej części wkrętu,

-    dla wkrętów stosowanych w kombinacji z blachami stalowymi nośność na rozerwanie głowy wkrętu powinna być większa niż wytrzymałość na rozciąganie wkrętu

-    wytrzymałość na przeciągnięcie głowy wkrętu,

-    wytrzymałość na rozciąganie wkrętu,

-    dla wkrętów stosowanych w połączeniu z blachami stalowymi, zniszczenie wzdłuż obwodu grupy wkrętów („błock shear" lub „pług shear").

Minimalne rozstawy i odległości dla osiowo obciążonych wkrętów należy określać na podstawie tablicy 8-20.
