ftiiifriiiii


Mr

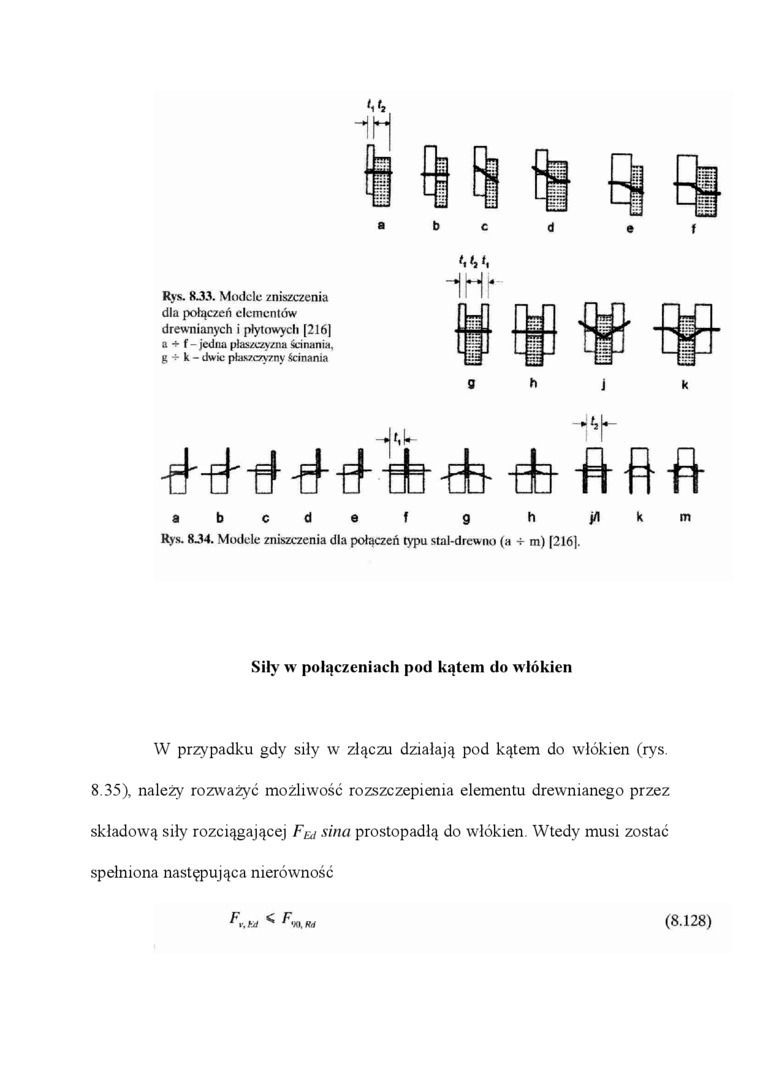

Rys. 8J3. Modele zniszczenia dla połączeń elementów drewnianych i płytowych [216) a + f - jedna płaszczyzna ścinania, g + k - dwie płaszczyzny ścinania

abedef    g    h    j/lkm

Rys. 8J4. Modele zniszczenia dla połączeń typu stal-drewno (a -r m) [216].

Siły w połączeniach pod kątem do włókien

W przypadku gdy siły w złączu działają pod kątem do włókien (rys. 8.35), należy rozważyć możliwość rozszczepienia elementu drewnianego przez składową siły rozciągającej Fm sina prostopadłą do włókien. Wtedy musi zostać spełniona następująca nierówność

(8.128)


** Rtl
