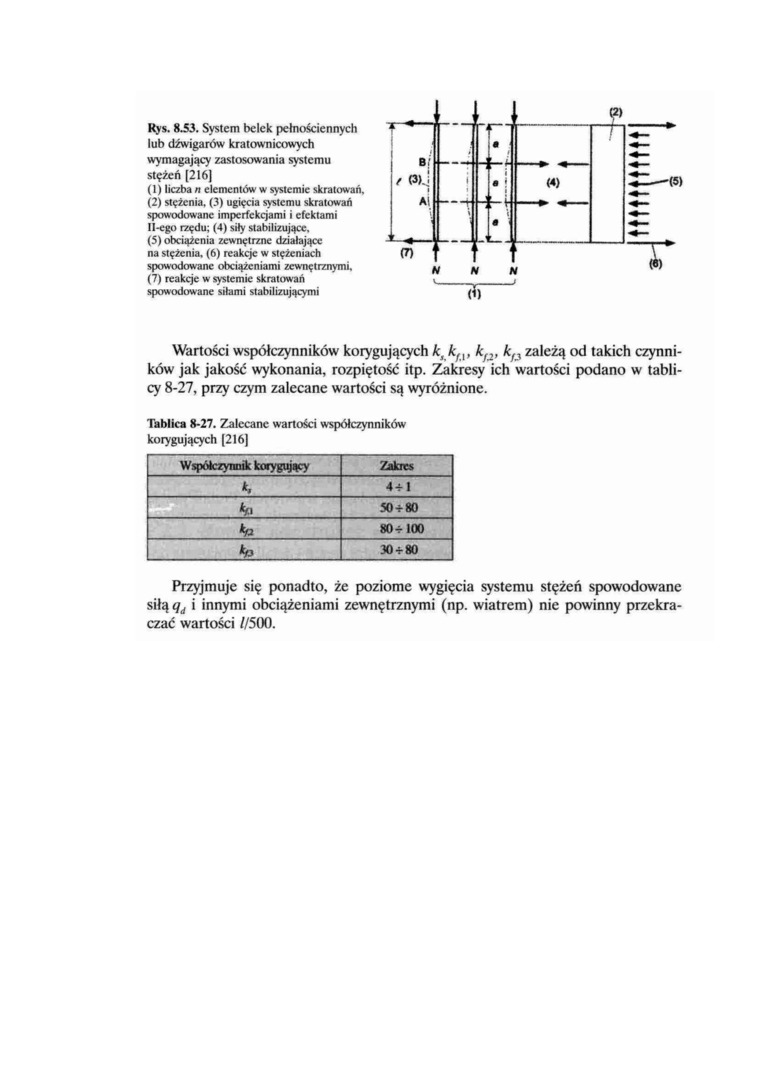

Rys. 8.53. System belek pełnościennych lub dźwigarów kratownicowych wymagający zastosowania systemu stężeń (216)

(1)    liczba n elementów w systemie skratowań,

(2)    stężenia, (3) ugięcia syMcmu skratowań spowodowane imperfckcjami i efektami

II-ego rzędu; (4) siły stabilizujące.

(5) obciążenia zewnętrzne działające na stężenia. (6) reakcje w stężeniach spowodowane obciążeniami zewnętrznymi. (7) reakcje w systemie skratowań spowodowane siłami stabilizującymi

Wartości współczynników korygujących k_tk_fx, k_f2, k_{f X} zależą od takich czynników jak jakość wykonania, rozpiętość itp. Zakresy ich wartości podano w tablicy 8-27, przy czym zalecane wartości są wyróżnione.

Tablica 8-27. Zalecane wartości współczynników korygujących (216)

ii. .'i ... .i i , -.;. ., Współczynnik korygujący	Zakres
	4+1
	50 + 80
^3	80+100
**	30 + 80

Przyjmuje się ponadto, że poziome wygięcia systemu stężeń spowodowane siłą <7^ i innymi obciążeniami zewnętrznymi (np. wiatrem) nie powinny przekraczać wartości //500.
