możliwie jednakowej twardości i bez sęków w miejscach złącz. Zęby i odgięcia powinny być odpowiednio zaostrzone, tak aby nie zgniatały drewna, lecz je przecinały.

c

a

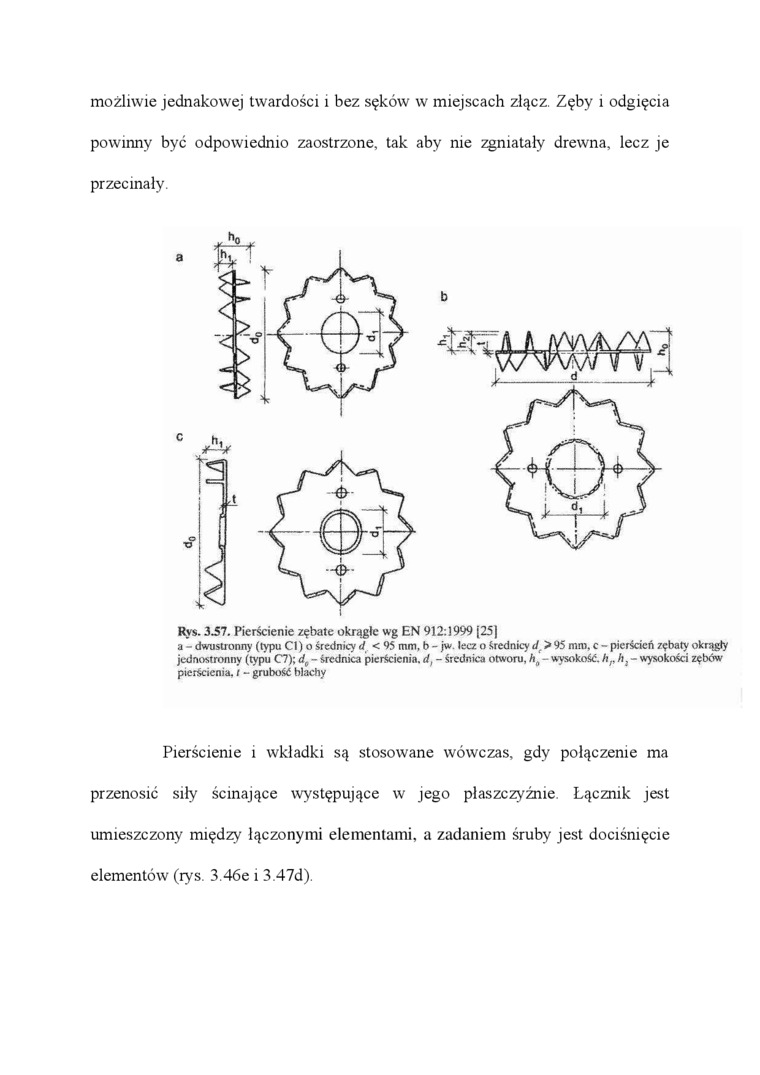

Rys. 3.57. Pierścienie zębate okrągłe wg EN 912:1999 [25)

a - dwustronny (typu Cl) o średnicy d < 95 mm. b - jw. lecz o średnicy d_f > 95 mm. c - pierścień zębaty okrągły jednostronny (typu C7); d_t - średnica pierścienia, d, - średnica otworu, h_a - wysokość. h_r h_} - wysokości zębów pierścienia. I - grubość blachy

Pierścienie i wkładki są stosowane wówczas, gdy połączenie ma

przenosić siły ścinające występujące w jego płaszczyźnie. Łącznik jest umieszczony między łączonymi elementami, a zadaniem śruby jest dociśnięcie elementów (rys. 3.46e i 3.47d).
