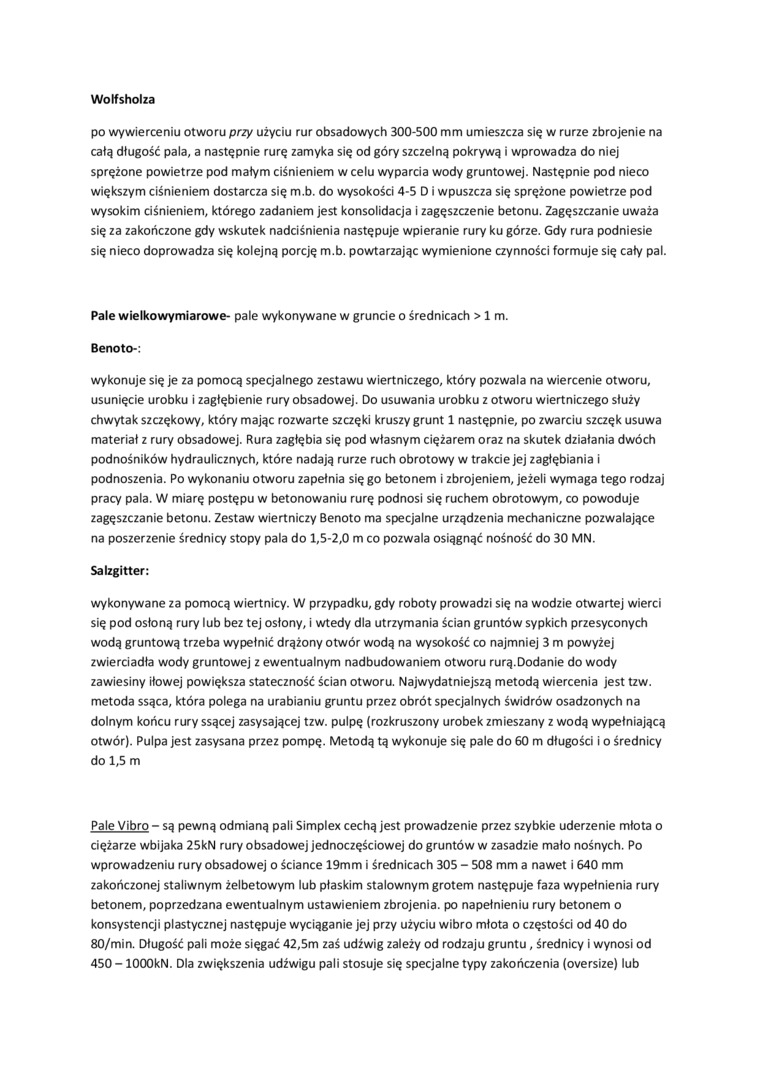

Wolfsholza po wywierceniu otworu przy użyciu rur obsadowych 300-500 mm umieszcza się w rurze zbrojenie na całą długość pala, a następnie rurę zamyka się od góry szczelną pokrywą i wprowadza do niej sprężone powietrze pod małym ciśnieniem w celu wyparcia wody gruntowej. Następnie pod nieco większym ciśnieniem dostarcza się m.b. do wysokości 4-5 D i wpuszcza się sprężone powietrze pod wysokim ciśnieniem, którego zadaniem jest konsolidacja i zagęszczenie betonu. Zagęszczanie uważa się za zakończone gdy wskutek nadciśnienia następuje wpieranie rury ku górze. Gdy rura podniesie się nieco doprowadza się kolejną porcję m.b. powtarzając wymienione czynności formuje się cały pal.

Pale wielkowymiarowe- pale wykonywane w gruncie o średnicach > 1 m.

Benoto-:

wykonuje się je za pomocą specjalnego zestawu wiertniczego, który pozwala na wiercenie otworu, usunięcie urobku i zagłębienie rury obsadowej. Do usuwania urobku z otworu wiertniczego służy chwytak szczękowy, który mając rozwarte szczęki kruszy grunt 1 następnie, po zwarciu szczęk usuwa materiał z rury obsadowej. Rura zagłębia się pod własnym ciężarem oraz na skutek działania dwóch podnośników hydraulicznych, które nadają rurze ruch obrotowy w trakcie jej zagłębiania i podnoszenia. Po wykonaniu otworu zapełnia się go betonem i zbrojeniem, jeżeli wymaga tego rodzaj pracy pala. W miarę postępu w betonowaniu rurę podnosi się ruchem obrotowym, co powoduje zagęszczanie betonu. Zestaw wiertniczy Benoto ma specjalne urządzenia mechaniczne pozwalające na poszerzenie średnicy stopy pala do l,5-2,0 m co pozwala osiągnąć nośność do 30 MN.

Salzgitter:

wykonywane za pomocą wiertnicy. W przypadku, gdy roboty prowadzi się na wodzie otwartej wierci się pod osłoną rury lub bez tej osłony, i wtedy dla utrzymania ścian gruntów sypkich przesyconych wodą gruntową trzeba wypełnić drążony otwór wodą na wysokość co najmniej 3 m powyżej zwierciadła wody gruntowej z ewentualnym nadbudowaniem otworu rurą.Dodanie do wody zawiesiny iłowej powiększa stateczność ścian otworu. Najwydatniejszą metodą wiercenia jest tzw. metoda ssąca, która polega na urabianiu gruntu przez obrót specjalnych świdrów osadzonych na dolnym końcu rury ssącej zasysającej tzw. pulpę (rozkruszony urobek zmieszany z wodą wypełniającą otwór). Pulpa jest zasysana przez pompę. Metodą tą wykonuje się pale do 60 m długości i o średnicy do 1,5 m

Pale Vibro - są pewną odmianą pali Simplex cechą jest prowadzenie przez szybkie uderzenie młota o ciężarze wbijaka 25kN rury obsadowej jednoczęściowej do gruntów w zasadzie mało nośnych. Po wprowadzeniu rury obsadowej o ściance 19mm i średnicach 305 - 508 mm a nawet i 640 mm zakończonej staliwnym żelbetowym lub płaskim stalownym grotem następuje faza wypełnienia rury betonem, poprzedzana ewentualnym ustawieniem zbrojenia, po napełnieniu rury betonem o konsystencji plastycznej następuje wyciąganie jej przy użyciu wibro młota o częstości od 40 do 80/min. Długość pali może sięgać 42,5m zaś udźwig zależy od rodzaju gruntu, średnicy i wynosi od 450 - lOOOkN. Dla zwiększenia udźwigu pali stosuje się specjalne typy zakończenia (oversize) lub
