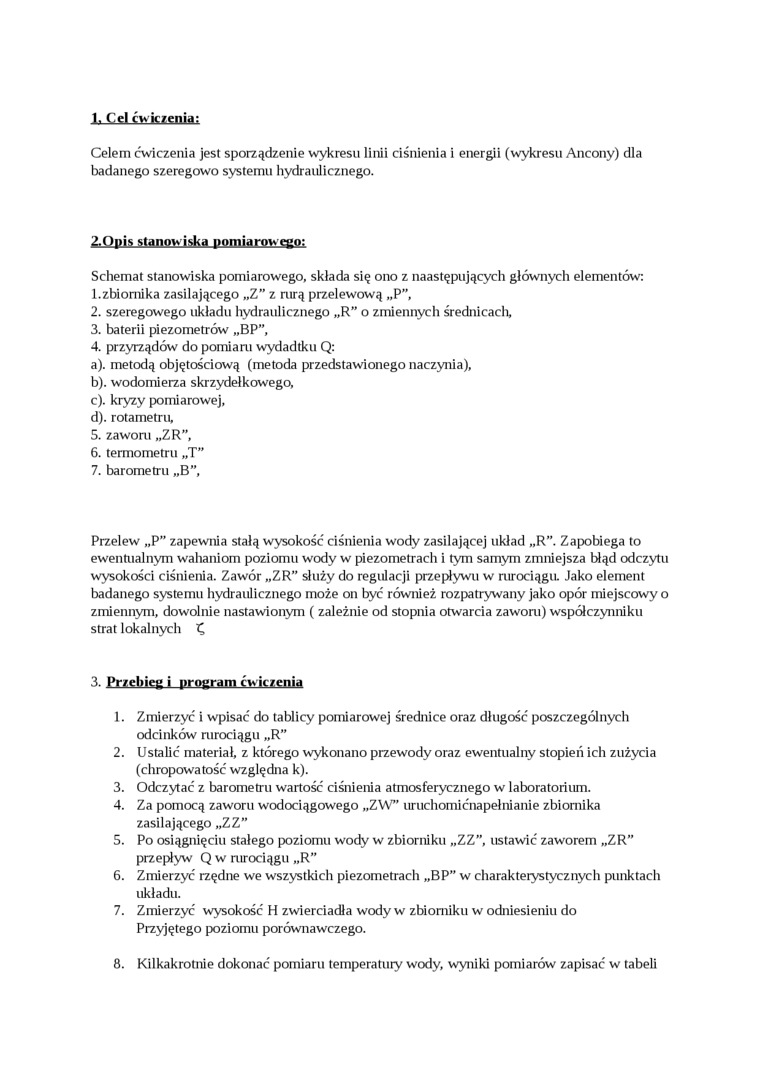

h Cd etikisakti

Celem ćwiczenia jest sporządzenie wykresu linii ciśnienia i energii (wykresu Ancony) dla badanego szeregowo systemu hydraulicznego.

2.Qpis stanowiska pomiarowego:

Schemat stanowiska pomiarowego, składa się ono z naastępujących głównych elementów:

1.    zbiornika zasilającego „Z” z rurą przelewową „P”,

2.    szeregowego układu hydraulicznego „R” o zmiennych średnicach,

3.    baterii piezometrów „BP”,

4.    przyrządów do pomiaru wydadtku Q:

a) , metodą objętościową (metoda przedstawionego naczynia),

b) . wodomierza skrzydełkowego,

c) . kryzy pomiarowej,

d) . rotametru,

5.    zaworu „ZR",

6.    termometru „T"

7.    barometru „B”,

Przelew „P” zapewnia stałą wysokość ciśnienia wody zasilającej układ „R”. Zapobiega to ewentualnym wahaniom poziomu wody w piezometrach i tym samym zmniejsza błąd odczytu wysokości ciśnienia. Zawór „ZR” duży do regulacji przepływu w rurociągu. Jako element badanego systemu hydraulicznego może on być również rozpatrywany jako opór miejscowy o zmiennym, dowolnie nastawionym ( zależnie od stopnia otwarcia zaworu) współczynniku strat lokalnych t,

3. Etafakgi program ffikitnii

1.    Zmierzyć i wpisać do tablicy pomiarowej średnice oraz długość poszczególnych odcinków rurociągu „R”

2.    Ustalić materiał, z którego wykonano przewody oraz ewentualny stopień ich zużycia (chropowatość względna k).

3.    Odczytać z barometru wartość ciśnienia atmosferycznego w laboratorium.

4.    Za pomocą zaworu wodociągowego „ZW” uruchomićnapełnianie zbiornika zasilającego „ZZ”

5.    Po osiągnięciu stałego poziomu wody w zbiorniku „ZZ”, ustawić zaworem „ZR” przepływ Q w rurociągu „R”

6.    Zmierzyć rzędne we wszystkich piezometrach „BP” w charakterystycznych punktach układu.

7.    Zmierzyć wysokość H zwierciadła wody w zbiorniku w odniesieniu do Przyjętego poziomu porównawczego.

8.    Kilkakrotnie dokonać pomiaru temperatury wody, wyniki pomiarów zapisać w tabeli
