1. Cel ćwiczenia:

Celem ćwiczenia jest sporządzenie bilansu cieplnego agregatu grzewczego(typ TAJFUN EC 220 MA f-my Schiftcr Co /Austria/), który zasilany jest paliwem - olejem opalowym (typ Z-35/PN-67/C-96048).

2. Schemat stanowiska pomiarowego:

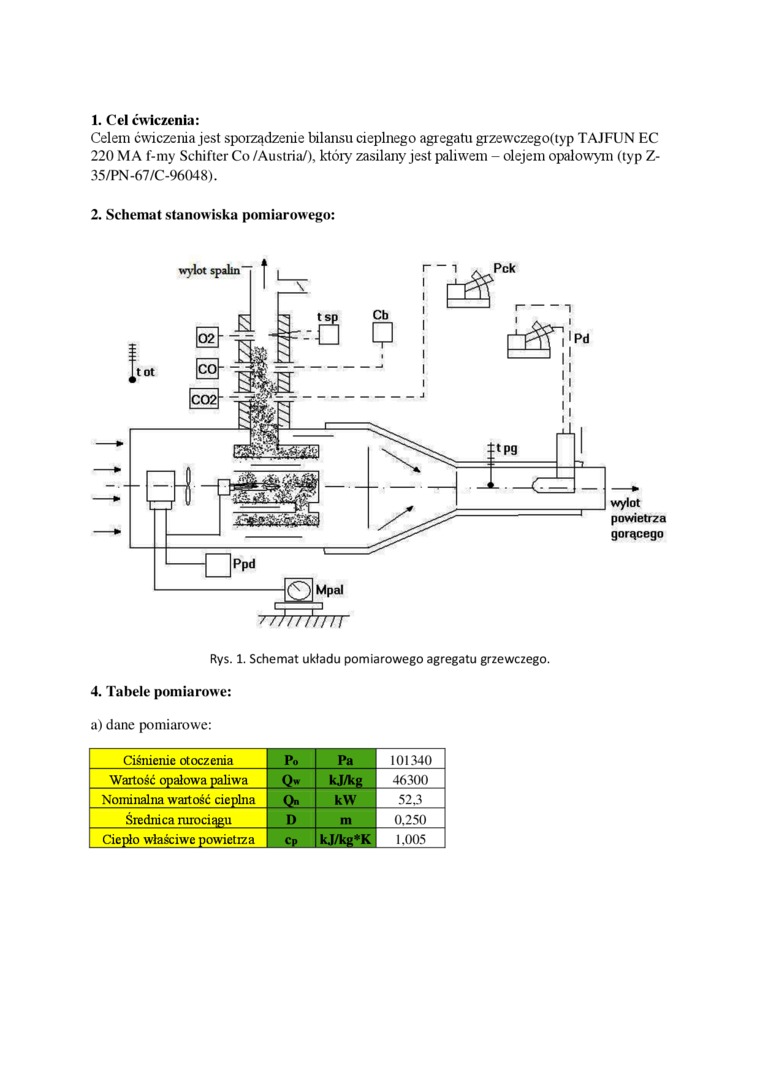

Rys. 1. Schemat układu pomiarowego agregatu grzewczego. 4. Tabele pomiarowe:

a) dane pomiarowe:

Ciśnienie otoczenia	Po	Pa	101340
Wartość opałowa paliwa	Qw	kJ/kg	46300
Nominalna wartość cieplna	Qn	kW	523
Średnica rurociągu	D	m	0,250
Ciepło właściwe powictiza	^CJ>___	kJ/kg*K	1.005
