OBLICZENIE POWIERZCHNI ZBROJENIA

dane:

beton: B-40

stal: A-II, 18G2-b; A-I, St3SY-b

b=1 m

h=0,25 m

c=0,03 m

E_a=210 GPa

E_b=36,4 GPa

R_a=295 MPa

R_b=23,1 MPa

• PRZĘSŁO (5)

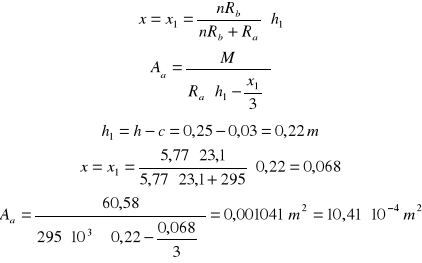

Zbrojenie dołem (M=60,58 kNm):

• zbrojenie główne

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78 cm²

• minimalna ilość zbrojenia głównego

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7Ø8, A^'_a=3,52 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie dołem:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

Zbrojenie górą (M=14,47 kNm):

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7 Ø8, A^'_a=352 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie górą:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• PRZĘSŁO (15)

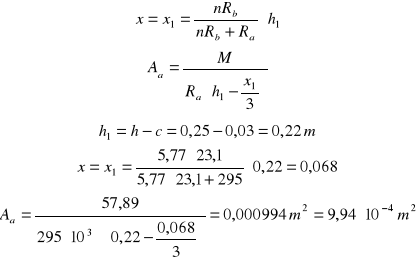

Zbrojenie dołem (M=57,89 kNm):

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7Ø8, A^'_a=3,52 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie dołem:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

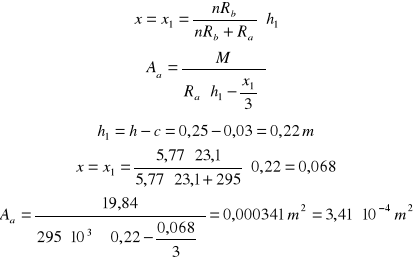

Zbrojenie górą (M=19,84 kNm):

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7 Ø8, A^'_a=352 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie górą:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

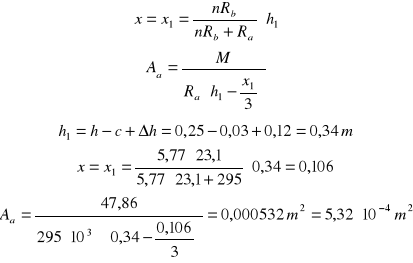

• PODPORA (0), M=47,86 kNm

Zbrojenie górą:

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7Ø8, A^'_a=3,52 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie górą:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• PODPORA (10), M=57,46 kNm

Zbrojenie górą:

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7Ø8, A^'_a=3,52 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie górą:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• PODPORA (20), M=62,27 kNm

Zbrojenie górą:

• zbrojenie główne

• minimalna ilość zbrojenia głównego

Przyjęto zbrojenie główne przęsła: 7Ø14, A_a=10,78cm²

• zbrojenie rozdzielcze

Przyjęto zbrojenie rozdzielcze przęsła: 7Ø8, A^'_a=3,52 cm²

• rozstaw prętów zbrojenia

zbrojenie główne

- maksymalny: nie większy niż 0,35 m oraz

- minimalny: 0,05 m

zbrojenie rozdzielcze

- maksymalny: 0,35 m

- minimalny: 0,05m

Ostatecznie przyjęto zbrojenie górą:

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

ZESTAWIENIE PRZYJĘTEGO ZBROJENIA W POSZCZEGÓLNYCH PRZEKROJACH

• Przęsło (5)

• zbrojenie dolne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• zbrojenie górne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• Przęsło (15)

• zbrojenie dolne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• zbrojenie górne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• Podpora (0)

• zbrojenie górne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• Podpora (10)

• zbrojenie górne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

• Podpora (20)

• zbrojenie górne

• zbrojenie główne: 7Ø14, A_a=10,78 cm² w rozstawie 14 cm

• zbrojenie rozdzielcze: 7 Ø8, A^'_a=3,52 cm² w rozstawie 14 cm

---
