mier k 18, LABORATORIUM MIERNICTWA ELEKTRYCZNEGO


LABORATORIUM MIERNICTWA ELEKTRYCZNEGO.

TEMAT.

POMIAR POJEMNOŚCI.

CWICZENIE

NR.18.

GRUPA

ED.6.1

OCENA

IMIĘ I NAZWISKO Krzysztof Kisiel , Dariusz Kowalczyk.

DATA

14-04-99

Pomiar metoda techniczną

Układ do pomiaru pojemności metodą techniczną.

.

.

0x08 graphic

  1. Wyniki pomiarów.

A—Pomiar pojemności metodą techniczną.

P

I

U

Cx

δm

ΔCx

-

A

V

μF

F

1

0,128

200

2,038

3⋅10-5

6,11⋅10-5

2

0,129

200

2,054

3⋅10-5

6,16⋅10-5

1

0,121

190

2,028

3⋅10-5

6,08⋅10-5

2

0,120

190

2,011

3⋅10-5

6,03⋅10-5

1

0,020

150

0,424

1,1⋅10-2

4,6⋅10-4

2

0,023

150

0,488

1,1⋅10-2

5,36⋅10-4

1

0,022

140

0,500

1,1⋅10-2

5,55⋅10-4

2

0,019

140

0,432

1,1⋅10-2

4,75⋅10-4

  1. Obliczenia.

0x01 graphic
0,129A - 0,128A = 10x01 graphic
A

I2 - prąd wskazany przy położeniu przełącznika w położeniu 2

I1 - prąd wskazany przy położeniu przełącznika w położeniu 1

0x01 graphic
=0x01 graphic

0x08 graphic
Cx = 0x01 graphic

Błąd metody.

0x01 graphic

0x01 graphic

C = 2,038μF +- 6,114pF 0x01 graphic

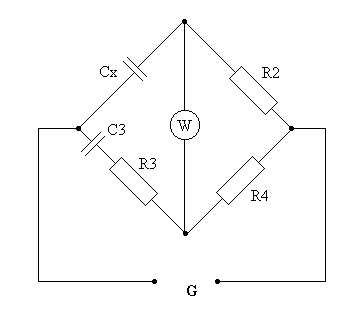

Pomiar pojemności metodą mostkową.

0x08 graphic

Schemat pomiarowy:

Słuchawki zostały podłączone w miejsce wskaźnika równowagi

R2

R4

R3

C3

f

Cx

tgδX

δCX

ΔC

Ω

Ω

Ω

uF

Hz

uF

μF

100

1000

1,5

0,363

600

3,63

2,05⋅10-3

0,0027

0,001

100

1000

0,09

0,362

1200

3,62

0,24⋅10-3

0,0110

0,004

100

1000

1

0,364

2000

3,64

4,57⋅10-3

0,0109

0,004

100

1000

3

0,189

600

1,89

2,13⋅10-3

0,0264

0,005

100

1000

4

0,188

1200

1,88

5,66⋅10-3

0,0531

0,010

100

1000

4

0,190

2000

1,90

9,54⋅10-3

0,0315

0,006

0x01 graphic

0x01 graphic

Błąd nieczułości:

0x01 graphic

0x01 graphic

CX = 0,363μF +- 0,01μF

  1. Wnioski.

Celem ćwiczenia było zapoznanie się z metodami pomiaru pojemności oraz określenie dokładności pomiaru w różnych metodach pomiarowych. W ćwiczeniu był przeprowadzony pomiar pojemności metodą techniczną oraz przy pomocy mostka Wiena.

Z przedstawionych wyników wynika że metoda techniczna jest bardziej dokładna niż metoda mostkowa. W rzeczywistości powinno być odwrotnie. Na błąd metody technicznej z dokładnie mierzonym napięciem wpływa rezystancja użytego woltomierza. Dokładność ta jest tym większa im mierzone pojemności są większe i duży jest opór wewnętrzny woltomierza. W metodzie z dokładnie mierzonym prądem błąd jest tym mniejszy im mierzona pojemność jest mniejsza. Na dokładność metody technicznej wpływają również wyższe harmoniczne napięcia i prądu oraz pojemności pasożytnicze i rezystancje użytych przyrządów.

W metodzie mostkowej dokładność zależy głównie od dokładności wykonania elementów mostka oraz nieczułości wskaźnika równowagi mostka. Duża dokładność mostka wynika z tego że pomiar nie jest uzależniony od częstotliwości napięcia zasilającego ani od jego kształtu .

W naszym przypadku mała dokładność metody mostkowej była wynikiem zastosowanych słuchawek , gdzie trudno było określić zanik sygnału .

0x01 graphic

0x01 graphic

0x01 graphic
