Ujemne sprzężenia zwrotne, Ujemne sprzężenia zwrotne, Laboratorium Miernictwa Elektrycznego


Politechnika Krakowska im. T. Kościuszki

Laboratorium elektroniki

WIEiK

Ćw. nr 4 Badanie sprzężenia zwrotnego

Data wyk. Ćw.

WYKONALI:

Marek Gaworczyk

Mirosław Hebda

Krzysztof Hosaja

Andrzej Idzi

Radosław Jarosz

GRUPA

32

ZESPÓŁ

4

Ocena:

Podpis:

1.Wstęp

Sprzężenie zwrotne w układzie elektronicznym realizuje się przez sumowanie części sygnału wejściowego i użycie tej kombinacji do sterowania układu. Skutkiem działania sprzężenia zwrotnego jest modyfikacja właściwości układu.

Ujemne sprzężenie zwrotne polepsza liniowość układów ( zmniejsza zniekształcenia nieliniowe ) oraz obniża wpływ zmian elementów aktywnych na parametry układu ( zmniejsza wrażliwość ) kosztem redukcji wzmocnienia. Stosuje się je również w celu modyfikacji charakterystyk częstotliwościowych wzmacniaczy lub zmiany ich impedancji wejściowej oraz wyjściowej oraz stabilizacji punktu pracy tranzystorów.

Dodatnie sprzężenie zwrotne jest stosowane przede wszystkim w generatorach przebiegów harmonicznych i impulsowych oraz w ograniczonym zakresie w układach wzmacniaczy, głównie w celu uzyskania dużej impedancji wejściowej.

2. Badanie wzmacniacza jednostopniowego.

0x08 graphic

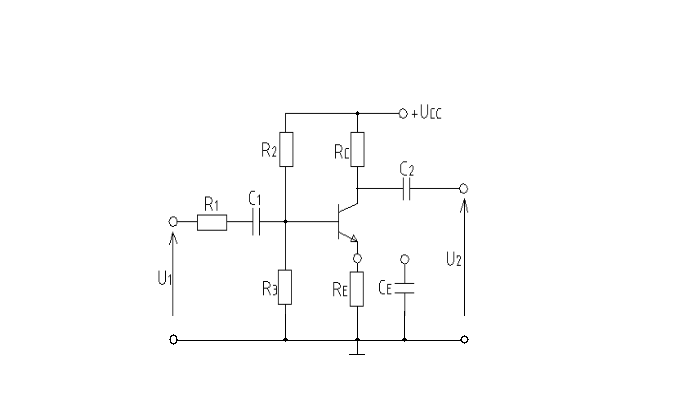

a) schemat wzmacniacza.

b) wyznaczanie charakterystyki amplitudowej ku=f(f).

f [Hz]

U21 [V]

Ku1 [V/V]

U22 [V]

Ku2 [V/V]

20

0,050

1,00

0,25

5

50

0,050

1,00

0,60

12

100

0,060

1,20

1,25

25

200

0,067

1,34

2,15

43

500

0,068

1,36

3,00

60

1000

0,068

1,36

3,40

68

2000

0,070

1,40

3,50

70

5000

0,070

1,40

3,50

70

10000

0,070

1,40

3,50

70

20000

0,070

1,40

3,50

70

50000

0,070

1,40

3,50

70

100000

0,069

1,38

3,25

65

200000

0,063

1,26

3,15

63

500000

0,050

1,00

1,50

30

Charakterystyka przenoszenia z ujemnym sprzężeniem zwrotnym.

0x08 graphic

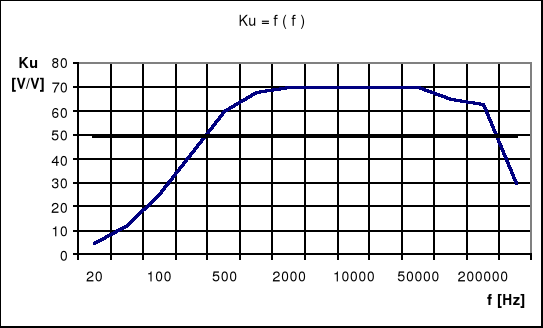

Charakterystyka przenoszenia bez ujemnego sprzężenia zwrotnego.

0x08 graphic

Obliczenia do charakterystyk amplitudowych wzmacniacza.

Ze sprzężeniem:

ku01 = 1,4 [V/V] 0x01 graphic
= 0,99 [V/V]

Dolna częstotliwość graniczna : < 20 [Hz]

Górna częstotliwość graniczna : > 0.5 [MHz]

Bez sprzężenia :

ku02 = 70 [V/V] 0x01 graphic
= 49,5 [V/V]

Dolna częstotliwość graniczna : 450 [Hz]

Górna częstotliwość graniczna : 0,4 [MHz]

0x08 graphic

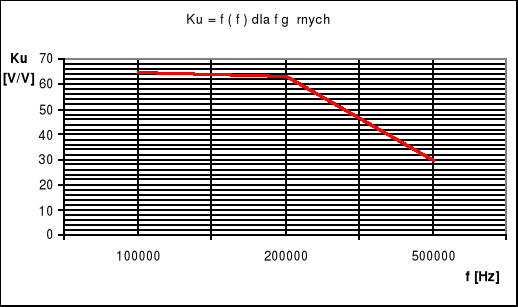

Wyznaczanie dolnej i górnej częstotliwości granicznej dla wzmacniacza bez sprzężenia.

0x08 graphic

3. Wnioski.

Dla badanego wzmacniacza w układzie OE ze sprzężeniem zaobserwowano częstotliwość graniczną górną powyżej 0.5 [MHz], natomiast częstotliwość dolną poniżej 20 [Hz],a więc szerokość pasma przenoszenia około 0,5 [MHz]. Ze względu na małą amplitudę sygnału nie można było dokładnie dokonać pomiarów. Natomiast w układzie bez sprzężenia zaobserwowano częstotliwość graniczną górną około 0,4 [MHz], natomiast częstotliwość dolną około 450 [Hz], a więc szerokość pasma przenoszenia około 3,5 [MHz].

Wynika stąd, że sprzężenie emiterowe (napięciowe-szeregowe) w badanym układzie poszerza pasmo przenoszenia wzmacniacza jednak w sposób istotny może wpływać na wzmocnienie (tu wzmocnienie spadło 50-cio krotnie). W praktyce sprzężenia stosuje się do poszerzenia pasma oraz zmniejszenia zniekształceń nieliniowych. Tutaj sprzężenie zwrotne zwiększa również rezystancję wejściową i wyjściową wzmacniacza.

4

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
