Wydział Transportu ELEKTROTECHNIKA |
LABORATORIUM Maszyn Elektrycznych |
Data: |
|
|
Grupa
|
Zespół
|
Rok akademicki
|
Nr ćwiczenia 3
|
Temat: BADANIE SILNIKA SZEREGOWEGO
|
Ocena |
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z właściwościami silnika szeregowego oraz wyznaczenie charakterystyk badanego silnika.
Dane znamionowe używanych maszyn
Prądnica bocznikowa |
|
|
|
|
Pn [kW] |
Un [V] |
In [A] |
Inw [A] |
nn [obr/min] |
3,5 |
230 |
15,2 |
0,73 |
1450 |
Silnik szeregowy |
|
|
|
|
Pn [kW] |
Un [V] |
In [A] |
nn [obr/min] |
nmax. [obr/min] |
1,9 |
220 |
10,5 |
1510 |
3500 |

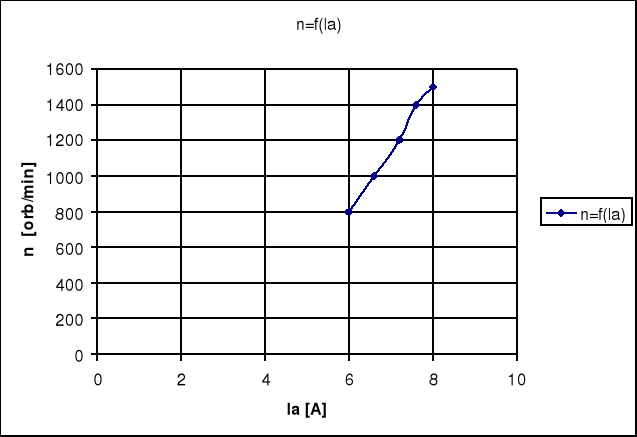

Charakterystyka mechaniczna
Charakterystyka mechaniczna |
|
||||
I [A] |
8 |
7,6 |
7,2 |
6,6 |
6 |
n [obr/min] |
1500 |
1400 |
1200 |
1000 |
800 |
Charakterystyki regulacyjne

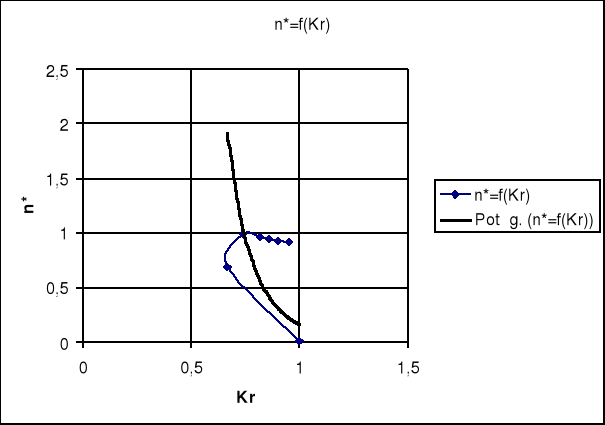

Charakterystyka n = f(Iw)
Charakterystyka n=f(Iw) |
|
|
||||
L.p. |
U [V] |
I=Ia [A] |
Iw [A] |
n [obr./min. |
Kr [-] |
n* [-] |
1 |
230 |
5 |
5 |
14 |
1 |
0,01 |
2 |
230 |
12 |
8 |
1050 |
0,67 |
0,7 |
3 |
230 |
11,5 |
8,5 |
1500 |
0,74 |
0,99 |
4 |
230 |
11 |
9 |
1450 |
0,82 |
0,96 |
5 |
230 |
10,6 |
9,1 |
1420 |
0,86 |
0,94 |
6 |
230 |
10,3 |
9,3 |
1400 |
0,9 |
0,93 |
7 |
230 |
10,3 |
9,8 |
1380 |
0,95 |
0,91 |
Wnioski:
Celem ćwiczenia było zapoznanie się z własnościami silnika szeregowego oraz wyznaczenie jego charakterystyk: obciążeniowej, prędkości obrotowej w funkcji prądu wzbudzenia i prędkości obrotowej w funkcji napięcia.
W pierwszej części ćwiczenia wyznaczaliśmy przebieg charakterystyki obciążeniowej n=f(I). Jak widać z charakterystyki wraz ze wzrostem prądu rośnie prędkość obrotowa.
W następnym punkcie ćwiczenia wyznaczyliśmy charakterystykę prędkości obrotowej w funkcji prądu wzbudzenia.
Wraz ze wzrostem prądu wzbudzenia maleje wartość prędkości obrotowej.
