I ED	kłyś paweł	grupa l3
04.05.98	Wyznaczanie stałej siatki dyfrakcyjnej	Ćwiczenie Nr 46

1.Cel ćwiczenia:

Celem ćwiczenia jest wyznaczanie stałej siatki dyfrakcyjnej.

2. Spis przyrządów pomiarowych:

• źródło światła monochromatycznego,

• przesłona,

• układ soczewek,

• siatka dyfrakcyjna w uchwycie,

• półprzeźroczysty ekran z podziałką milimetrową.

3. Program ćwiczenia:

• zestawienie układu optycznego,

• włączenie lasera,

• wywołanie na ekranie obrazu szczeliny przez odpowiednie ustawienie siatki dyfrakcyjnej,

• obserwacja na ekranie prążków interferencyjnych,

• pomiar odległości między soczewką a ekranem oraz odległości między zerowym a pierwszym prążkiem.

4.Wyniki pomiarów:

L.p.	λ	x	Δx	y	Δy	sinϕ	d±Δd
-	[nm]	[cm]	[cm]	[cm]	[cm]	-	[nm]
1.	632.8	5.5	0.2	50	0.5	0.109	5760±348
2.	632.8	6	0.2	54	0.5	0.110	5760±348
3.	632.8	6.5	0.2	56	0.5	0.115	5760±348
4.	632.8	6.5	0.2	58	0.5	0.111	5760±348
5.	632.8	7	0.2	62	0.5	0.112	5760±348
6.	632.8	7.5	0.2	66	0.5	0.113	5760±348
7.	632.8	8	0.2	72	0.5	0.110	5760±348

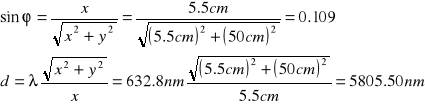

5. Przykładowe obliczenia:

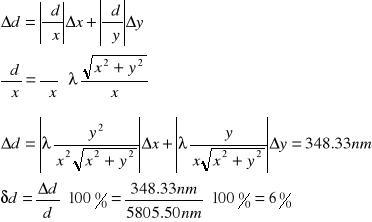

5. Dyskusja o błędach pomiarowych:

Dokładność wyznaczenia stałej siatki dyfrakcyjnej w naszym ćwiczeniu zależała od dokładności działania układu pomiarowego, dokładności przeprowadzenia pomiarów przez ćwiczących oraz od klasy dokładności użytych przyrządów pomiarowych. Na tą dokładność miała wpływ poprawność odczytu odległości między soczewką a ekranem oraz odległości między zerowym a pierwszym prążkiem interferencyjnym obrazu szczeliny na ekranie. Błąd pomiaru odległości między soczewką a ekranem zależy od dokładności odczytu tej odległości przez ćwiczącego oraz od dokładności przyrządu pomiarowego. Błąd pomiaru odległości między prążkami zależy od szerokości prążków. Im bardziej te prążki będą węższe, tym bardziej dokładniej będzie można odczytać odległość między nimi. Błąd pomiaru odległości między prążkami zależy też od dokładności przyrządu pomiarowego.

---
