F2-19

Metastabilność przerzutników scalonych

• Wokół aktywnego zbocza sygnału zegarowego c jest

zdefiniowane

okno czasowe

o szerokości t

su

+ t

h

• Aby przerzutnik działał prawidłowo, w obrębie tego okna dane

na wejściach informacyjnych

nie mogą się zmieniać!

• W praktyce, szerokość okna W < t

su

+ t

h

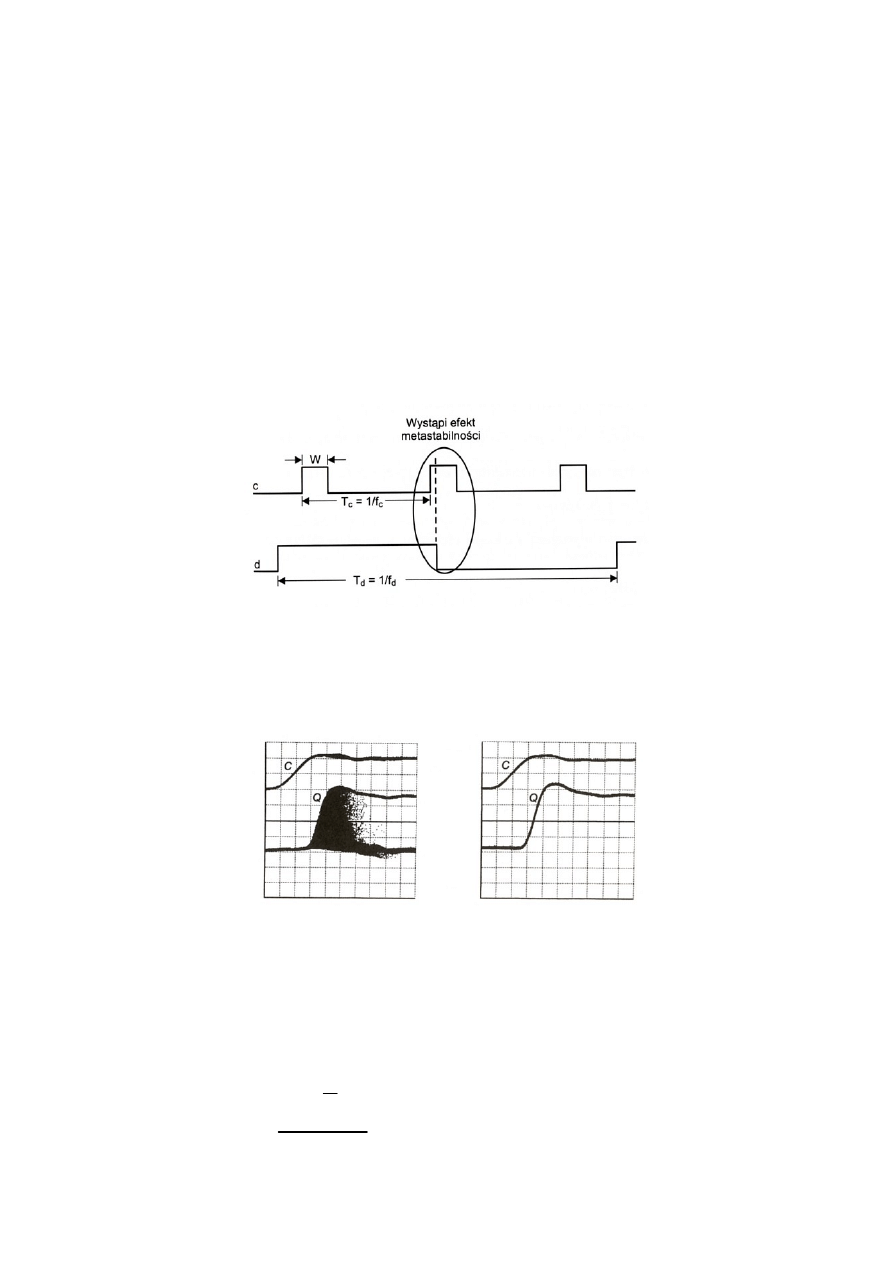

Do analizy efektu metastabilności, sygnał zegarowy c

można

przedstawić jako ciąg okien W. Zakładamy, że sygnał danych d
jest

asynchroniczny

w stosunku do c.

Efekt metastabilności (EM)

: losowo zmienna długość czasu

propagacji od wejścia zegarowego do wyjścia, a nawet losowość w
ustaleniu się stanu logicznego przerzutnika

EM:

jest

brak

Średni czas między błędami

(

Mean Time Between Failures

)

wywołanymi przez EM po czasie t

r

, mierzonym od momentu

zakończenia nominalnego czasu propagacji t

p

:

r

t

d c

e

MTBF =

2f f W

τ

τ –

stała zaniku EM

© J. Kalisz, WAT, 2005
