Informacja na temat palników olejowych

Palniki olejowe Weishaupt monarch

®

WM-L10 (150 - 1120 kW)

Nowe palniki do pracy ciàg∏ej

Od ponad pi´ciu dziesi´cioleci palniki Weishaupt
typoszeregu monarch

®

sà z powodzeniem stosowane

w instalacjach grzewczych oraz przemys∏owych
i przynoszà zas∏u˝onej chwa∏y firmie Weishaupt.

Nowe palniki olejowe WM-L10 stanowià kontynuacj´
serii cieszàcej si´ od dawna du˝ym powodzeniem.
NajnowoczeÊniejsza technika w po∏àczeniu ze
zwartà budowà sprawia, ˝e palniki charakteryzujà
si´ wysokà mocà i mo˝liwe jest ich wszechstronne
wykorzystanie.

Marka monarch

®

jest od ponad 50 lat symbolem wydajnoÊci i jakoÊci w technologii spalania

2

Post´p dzi´ki tradycji

Nowe palniki olejowe monarch

®

3

Cyfrowe

Kompaktowe Ciche

Ukszta∏towanie obudowy
u∏atwiajàce przep∏yw oraz
specjalny sposób prowadzenia
powietrza umo˝liwia
uzyskiwanie wysokiej mocy przy
kompaktowej obudowie.

Cyfrowe zarzàdzanie pracà
palnika zapewnia oszcz´dnà
i bezpiecznà eksploatacj´.
Obs∏uga jest niebywale ∏atwa.

Dzi´ki nowo opracowanej
konstrukcji dmuchawy nowe
palniki monarch pracujà ze
znacznie obni˝onym poziomem
szumów.

Silnik palnika
z wbudowanym
stycznikiem mocy

Czujnik
p∏omienia

Elektroniczne
urzàdzenie
zap∏onowe

Cyfrowy manager
palnikowy z
wbudowanym modu∏em
obs∏ugi i wyÊwietlaczem

Kratka
ochronna

Si∏ownik klapy powietrza

Wyt∏umiona pokrywa
wlotu powietrza

Ko∏o dmuchawy

Klapa
powietrza

Pompa olejowa

Przepust kablowy
u∏atwiajàcy monta˝

Zawory
elektromagnetyczne

Obudowa palnika
odchylana
w prawo
lub w lewo

3-dyszowe
urzàdzenie mieszajàce

5

Palniki olejowe Weishaupt monarch

®

WM-L10

Znakomite wzornictwo, technika i jakoÊç

Nowe palniki olejowe Weishaupt
monarch

®

WM-L10 stanowià

konsekwentne rozwini´cie legen-
darnej serii palników monarch

®

.

Ca∏kowicie nowo opracowana
generacja palników jest znacznie
bardziej kompaktowa, wydajna
i cichsza. Nowa konstrukcja
potwierdza wysokie kompetencje
firmy Weishaupt w dziedzinie
projektowania i produkcji palników.

Przysz∏oÊciowa konstrukcja
dmuchawy
Ju˝ na etapie projektowania nowej
generacji palników szczególny nacisk
po∏o˝ono na zwartà budow´ oraz
zmniejszenie szumów palnika. Dla
zrealizowania tych za∏o˝eƒ ca∏kowicie
od nowa opracowano nie tylko
prowadzenie powietrza, ale
i sterowanie klapy powietrza. Specjalny
kszta∏t obudowy z otwierajàcym si´
kana∏em prowadzenia powietrza
w po∏àczeniu z nowà technikà klapy
powietrza daje zwi´kszone ciÊnienie
nadmuchu, a zatem wi´kszà moc przy
zwartej obudowie palnika. Sterowanie
klapy powietrza zapewnia w wi´kszym
stopniu liniowà charakterystyk´ mocy
równie˝ w jej dolnym zakresie,
a w po∏àczeniu ze standardowym
wyciszeniem wlotu powietrza
gwarantuje to znacznie cichszà prac´
palnika.

Szybkie uruchamianie,
komfortowy serwis
Wszystkie palniki WM-L10 dostar-
czane sà z urzàdzeniem mieszajàcym
nastawionym odpowiednio do mocy
oraz wkr´conymi dyszami olejowymi.
Indywidualne dopasowanie odbywa si´
poprzez menu programu uruchomienia
w managerze palnikowym.
Mimo kompaktowej budowy, elementy
palnika, np. dysze olejowe, gwintowane
po∏àczenia przewodów, klapa powiet-
rza oraz manager palnikowy sà
rozmieszczone w sposób u∏atwiajàcy
dost´p do nich. Dzi´ki temu prace
konserwacyjne oraz serwisowe
wykonywane sà szybko i wygodnie.
Bardzo pomocny jest przy tym
standardowo stosowany ko∏nierz
odchylany, który umo˝liwia idealnà
pozycj´ serwisowà palnika.
Doregulowanie palnika do istniejàcej
komory spalania odbywa si´ komfor-
towo przy zamontowanym palniku.
Wbudowany wziernik pozwala na
obserwacj´ p∏omienia i zachowania
palnika poczas zap∏onu.

Wszechstronne mo˝liwoÊci regulacji
Wszystkie palniki WM-L10 sà standar-
dowo wykonane w wersji trójstop-
niowej. Daje to szerokie mo˝liwoÊci
regulacji, co sprawia, ˝e palniki te sà
uniwersalne pod wzgl´dem zasto-
sowaƒ. Zmiana mocy odbywa si´ przez
otwarcie lub zamkni´cie danego
zaworu elektromagnetycznego przy
odpowiedniej iloÊci powietrza.
W efekcie rozruch odbywa si´ p∏ynnie
i bezproblemowo, a palnik pracuje
w sposób niezawodny.

Paliwa
Olej opa∏owy EL (< 6 mm

2

/s przy

20°C) wed∏ug normy DIN 51 603,
cz´Êç 1.

Zakres zastosowaƒ
Palniki olejowe Weishaupt WM-L10
przeznaczone sà:
• do monta˝u przy odbiornikach ciep∏a

wg EN 267 oraz EN 303-2

• do instalacji ciep∏ej wody
• do kot∏ów parowych oraz instalacji

goràcej wody

• do pracy przerywanej i pracy ciàg∏ej
• do monta˝u przy nagrzewnicach

powietrza

Powietrze do spalania musi byç wolne
od substancji agresywnych (halo-
genów, chlorków, fluorków itp.) oraz
zanieczyszczeƒ (py∏ów, kurzu,
materia∏ów budowlanych, oparów itp.).
W wielu przypadkach zalecane jest
zastosowanie ko∏nierza ssàcego wlotu
powietrza z zewnàtrz (za dop∏atà).

Zasilanie olejem opa∏owym winno
byç zgodne z odnoÊnymi normami.

Warunki otoczenia
• Temperatura -10 do +40°C (praca)
• WilgotnoÊç wzgl´dna powietrza:

maks. 80%, bez kondensacji

• Palnik przeznaczony do pracy

w zamkni´tych pomieszczeniach

• W razie ustawienia w nieogrzewanym

pomieszczeniu konieczne mogà byç
Êrodki szczególne (prosimy
o kontakt).

Inne zastosowania palnika lub inne
warunki otoczenia dopuszczalne sà
jedynie za pisemnà zgodà firmy
Max Weishaupt GmbH. Zale˝nie od
warunków eksploatacji mo˝e
wyst´powaç koniecznoÊç
przeprowadzania konserwacji
w krótszych odst´pach czasu.

Badania:
Palniki zosta∏y poddane badaniom
przez niezale˝nà jednostk´ badawczà
i spe∏niajà warunki nast´pujàcych norm
oraz dyrektyw EG:
• EN 267
• Dyrektywa 97/23/EG odnoÊnie

urzàdzeƒ ciÊnieniowych

• Dyrektywa 98/37/EG odnoÊnie

budowy maszyn

• Dyrektywa 89/336/EWG odnoÊnie

poziomu zak∏óceƒ
elektromagnetycznych

• Dyrektywa 92/42/EWG odnoÊnie

stopnia sprawnoÊci

• Dyrektywa 73/23/EWG odnoÊnie

niskiego napi´cia

• Palniki oznakowane sà symbolem CE

oraz numerem CE-PIN i dobrowolnie
zarejestrowane w DIN.

Przeglàd najwa˝niejszych korzyÊci:
• Cyfrowe zarzàdzanie pracà palnika

dla wszystkich zakresów mocy.

• Bardziej kompaktowa obudowa

w porównaniu z dotychczasowymi
palnikami o porównywalnej mocy.

• Cicha praca dzi´ki wprowadzonemu

jako standard t∏umikowi ha∏asu
powietrza wlotowego.

• Niezwykle wydajna dmuchawa dzi´ki

specjalnie opracowanej geometrii
i sterowaniu klapy powietrza.

• Wszystkie palniki WM-L10 dostar-

czane sà z urzàdzeniem mieszajàcym
nastawionym odpowiednio do mocy
oraz wkr´conymi dyszami olejowymi.

• Stopieƒ ochrony IP 54 jako standard.
• ¸atwy dost´p do wszystkich

elementów palnika, takich jak: dysze
olejowe, gwintowane po∏àczenia
przewodów, klapa powietrza oraz
manager palnikowy.

• NiezawodnoÊç eksploatacyjna dzi´ki

wersji trójstopniowej w standardzie.

• Wspomagana komputerowo kontrola

funkcjonowania ka˝dego z palników
w zak∏adzie producenta.

• Na ˝yczenie u˝ytkownika palnik mo˝e

byç dostarczony w wykonaniu
wtykowym.

• Korzystny stosunek ceny do mocy.
• Rozbudowana sieç serwisowa na

ca∏ym Êwiecie.

6

Cyfrowe zarzàdzanie pracà palnika:

precyzyjne, proste i niezawodne

Cyfrowe zarzàdzanie pracà palnika
oznacza optymalne parametry
spalania, w pe∏ni powtarzalne
nastawy oraz ∏atwà obs∏ug´.

Palniki olejowe Weishaupt z serii
WM-L10 sà seryjnie wyposa˝one
w elektroniczne sterowanie zespolone
oraz cyfrowe zarzàdzanie procesem
spalania. Nowoczesna technologia
spalania szczególnie wymaga
precyzyjnego i powtarzalnego
dozowania paliwa oraz powietrza do
spalania. Tylko w ten sposób mo˝liwe
jest zagwarantowanie w d∏ugim okresie
optymalnych parametrów spalania.

¸atwa obs∏uga
Do nastawiania funkcji palnika s∏u˝y
modu∏ wyÊwietlania i obs∏ugi, który jest
po∏àczony z managerem palnikowym za
poÊrednictwem magistrali. Nastawianie
palnika odbywa si´ wi´c w sposób
przyjazny dla u˝ytkownika.

Wszechstronne mo˝liwoÊci
komunikacyjne
Wbudowane z∏àcze transmisyjne
umo˝liwia przekazywanie wszystkich
niezb´dnych informacji oraz poleceƒ
sterowniczych do nadrz´dnych
systemów sterowania. W razie
potrzeby mo˝liwe jest zainstalowanie
poprzez modem po∏àczenia
telefonicznego w celu zdalnej obs∏ugi,

nadzoru oraz zdalnego diagnozowania
palników.

Komunikacja poprzez magistral´
(Bus) z uk∏adami zewn´trznymi
oraz systemem automatyzacji
budynku
W razie koniecznoÊci wymiany danych
mi´dzy palnikami i systemami
grzewczymi ze sterowaniem urzàdzeƒ
swobodnie programowalnych,
stosowane sà E-Gate i ró˝ne systemy
magistrali Bus. Dla poziomu sterowania
i zarzàdzania firma Weishaupt oferuje
nowoczesne oprogramowanie ProGraf
NT, które mo˝na dopasowaç do
ró˝nego rodzaju zastosowaƒ.

KorzyÊci wynikajàce z nowej
techniki
Cyfrowe zarzàdzanie pracà palnika
zapewnia oszcz´dnà i bezpiecznà
eksploatacj´. Oto najwa˝niejsze
korzyÊci:

• Nie jest konieczne oddzielne

sterowanie palnika, poniewa˝
sterowanie przejmuje manager
palnikowy. Wymagane jest za to
stosowanie zewn´trznych
zabezpieczeƒ silnika palnika
i bezpieczników obwodów
sterowniczych.

• Zmniejszony zakres prac

monta˝owych. Ka˝dy palnik jest
przed dostawà sprawdzany
w zak∏adzie producenta i wysy∏any
jako kompletne urzàdzenie.

• Uruchamianie i prace serwisowe sà

mniej czasoch∏onne. Nastawy
podstawowe palnika wykonywane sà
fabrycznie. Dopasowanie do
warunków instalacji i regulacja pod
kàtem emisji odbywa si´ poprzez
menu programu uruchomienia
managera palnikowego.

Wprowadzanie wartoÊci i kontrola przy pomocy modu∏u wyÊwietlania i obs∏ugi (np. W-FM 50)

7

Przyk∏adowy schemat z W-FM 50 (w standardzie od koƒca 2005)

Manager palnikowy
W-FM 50 lub
W-FM 100/200

Modu∏
wyÊwietlania
i obs∏ugi

BezpoÊrednie sterowanie
cyfrowe (DDC)

Si∏ownik
klapy powietrza

System zarzàdzania
procesami i wizualizacji
ProGraf NT firmy Neuberger

8

Wybór palników olejowych WM-L10

Numery zamówieniowe /

dane techniczne

4
3
2
1
0

[kW]

200

700

-3

300

400

500

600

-1

5

-2

6

7

8

[kg/h]

20

30

25

40

65

45

35

800

50

55

60

[ mbar ]

Typ palnika

WM - L10/3-A / T

Typ g∏owicy

WM10/3 120x40

(sto˝kowa)

Moc kW

Olej EL

250 – 800

4
3
2
1
0

[kW]

700

-3

300

400

500

600

-1

5

-2

6

7

8

[kg/h]

40

65

70

800

50

55

60

900

1000

1100

35

45

75

80

85

90

95

[ mbar ]

Typ palnika

WM - L10/4-A / T

Typ g∏owicy

WM10/4

125x40 (p∏aska)

Moc kW

Olej EL

325 – 1120

4
3
2
1
0

100

[kW]

200

-3

300

400

500

600

-1

5

-2

6

7

8

[kg/h]

50

20

30

25

40

45

35

10

15

[ mbar ]

Typ palnika

WM - L10/2-A / T

Typ g∏owicy

WM10/2 115x38

(sto˝kowa)

Moc kW

Olej EL

150 – 600

Typ palnika

Nr zamówieniowy

WM - L10/2-A / T

211 110 20

WM - L10/3-A / T

211 110 30

WM - L10/4-A / T

211 110 40

Moc w zale˝noÊci od ciÊnienia w komorze spalania
odpowiada wartoÊciom maksymalnym, które zgodnie
z normà EN 267 zmierzono na wyidealizowanych
p∏omienicach kontrolnych. Moc przeliczono na
temperatur´ powietrza 20°C i wysokoÊç ustawienia
500 m n.p.m.

Dane na temat zu˝ycia oleju podano w przeliczeniu na
wartoÊç opa∏owà oleju EL 11,91 kWh/kg.

Napi´cia i cz´stotliwoÊci:
Palniki sà standardowo przeznaczone do zasilania
pràdem przemiennym trójfazowym (D) 400V, 3

~, 50Hz.

Inne napi´cia i cz´stotliwoÊci na zapytanie.

Standardowa wersja silnika palnika:
Klasa izolacji F, stopieƒ ochrony IP 54.

Numer DIN CERTCO:
5 G 1010/05

Palnik

WM - L10/2-A / T

WM - L10/3-A / T

WM - L10/4-A / T

Silnik palnika

Typ Weishaupt

D90/50-2

D90/90-2

D90/90-2

Moc znamionowa

kW

0,76

1,5

1,5

Pràd znamionowy

A

2,1

3,5

3,5

Zabezpieczenie silnika (silnik w gwiazd´)

A minimum

10 AT (zewn.)

10 AT (zewn.)

10 AT (zewn.)

Pr´dkoÊç obrotowa (50 Hz)

1/min

2850

2800

2800

Manager palnikowy

Typ

W-FM 100 (W-FM 50)

1)

W-FM 100 (W-FM 50)

1)

W-FM 100 (W-FM 50)

1)

Si∏ownik klapy powietrza

Typ

SQM 45 (STE 50)

1)

SQM 45 (STE 50)

1)

SQM 45 (STE 50)

1)

Wbudowana pompa

Typ

AL 75C

AL 95C

AL 95C

Klasa emisji NOx wg EN 267

2

2

2

Gi´tkie przewody olejowe

DN / d∏ugoÊç

8 / 1000

8 / 1000

8 / 1000

Masa

kg

oko∏o 50

oko∏o 50

oko∏o 50

Dane techniczne

9

Wyposa˝enie specjalne

Przeglàd managerów palnikowych

Klucz do oznaczania typu palnika:

WM – L

10

/4

–A

/ T

wersja
trójstopn.

wariant konstrukc.

zakres mocy

wielkoÊç

L = olej lekki EL

palnik Weishaupt typoszeregu monarch

®

Wyposa˝enie specjalne

WM - L10/2-A / T

WM - L10/3-A / T

WM - L10/4-A / T

Manometr z zaworem kulowym

210 030 18

210 030 18

210 030 18

Wakuometr z zaworem kulowym

210 030 19

210 030 19

210 030 19

Przed∏u˝enie g∏owicy p∏omieniowej

100 mm

210 030 00

210 030 02

210 030 04

200 mm

210 030 01

210 030 03

210 030 05

Licznik oleju VZ08 wbudowany

210 030 07

210 030 07

210 030 07

Gi´tkie przewody olejowe 1300 mm zamiast 1000 mm

210 003 00

210 003 00

210 003 00

Ko∏nierz ssàcy wlotu powietrza z zewnàtrz

210 030 09

210 030 09

210 030 09

Wykonanie palnika wed∏ug TRD, wykonanie morskie, jak równie˝ wykonanie wtykowe oraz inne wykonanie na zapytanie.

Wyposa˝enie specjalne

Przeglàd managerów palnikowych

Przeglàd systemu
cyfrowego zarzàdzania pracà palnika

W-FM 50

1)

W-FM 100

W-FM 200

Automat palnikowy do pracy przerywanej

●

●

●

Automat palnikowy do pracy ciàg∏ej

●

●

Czujnik p∏omienia do pracy przerywanej

QRB

QRB

QRB

Czujnik p∏omienia do pracy ciàg∏ej

QRI

QRI

Si∏owniki zespolone elektronicznie (maks.)

2 sztuki

4 sztuki

6 sztuk

Si∏owniki z silnikiem krokowym

●

●

●

Mo˝liwa regulacja pr´dkoÊci obrotowej

●

●

Mo˝liwa regulacja O

2

●

Praca jednopaliwowa

●

●

●

Praca dwupaliwowa

●

●

Kontrola szczelnoÊci zaworów gazowych

●

●

●

Wbudowany regulator PID
temperatury lub ciÊnienia

Opcja

●

Modu∏ obs∏ugi przenoÊny (maksymalna odleg∏oÊç)

20 m

100 m

100 m

Licznik zu˝ycia paliwa

●

2)

●

WyÊwietlanie stopnia sprawnoÊci palnika

●

Z∏àcze transmisyjne magistrali eBUS / MOD BUS

●

3)

●

●

Uruchamianie wspomagane komputerowo

●

●

1)

W standardzie od koƒca 2005 roku

2)

Alternatywnie w stosunku do regulacji pr´dkoÊci obrotowej

3)

Tylko eBUS

10

d1

h3

h2

h1

d2

8

b2

b1

l2

l1

r 1

r2

l3

Typ

Wymiary w mm

palnika

l1

l2

l3

b1

b2

h1

h2

h3

r1

r2

d1

d2

d3

d4

d5

WM-L10/2

650

205

127 - 147

323

307

445

167

313

718

682

140

155

M10

165

186

WM-L10/3

650

205

152 - 172

323

307

445

167

313

718

682

160

–

M10

185

210

WM-L10/4

650

205

148 - 168

323

307

445

167

313

718

682

180

–

M10

185

210

Wymiary podano w przybli˝eniu. Zastrzega si´ mo˝liwoÊç wprowadzania zmian w miar´ wprowadzania zmian konstrukcyjnych.

2

3

1

4

5

Wymiary

Schemat regulacji

1

Zawór elektromagnetyczny przy pompie palnika - stopieƒ 1

2

Zawór elektromagnetyczny stopnia 2

3

Zawór elektromagnetyczny stopnia 3

4

G∏owica z trzema dyszami olejowymi

5

Pompa olejowa przy palniku

Wymiary

Schemat obiegu oleju

Wymiary otworów pod p∏yt´ palnika

d3

d4

d5

11

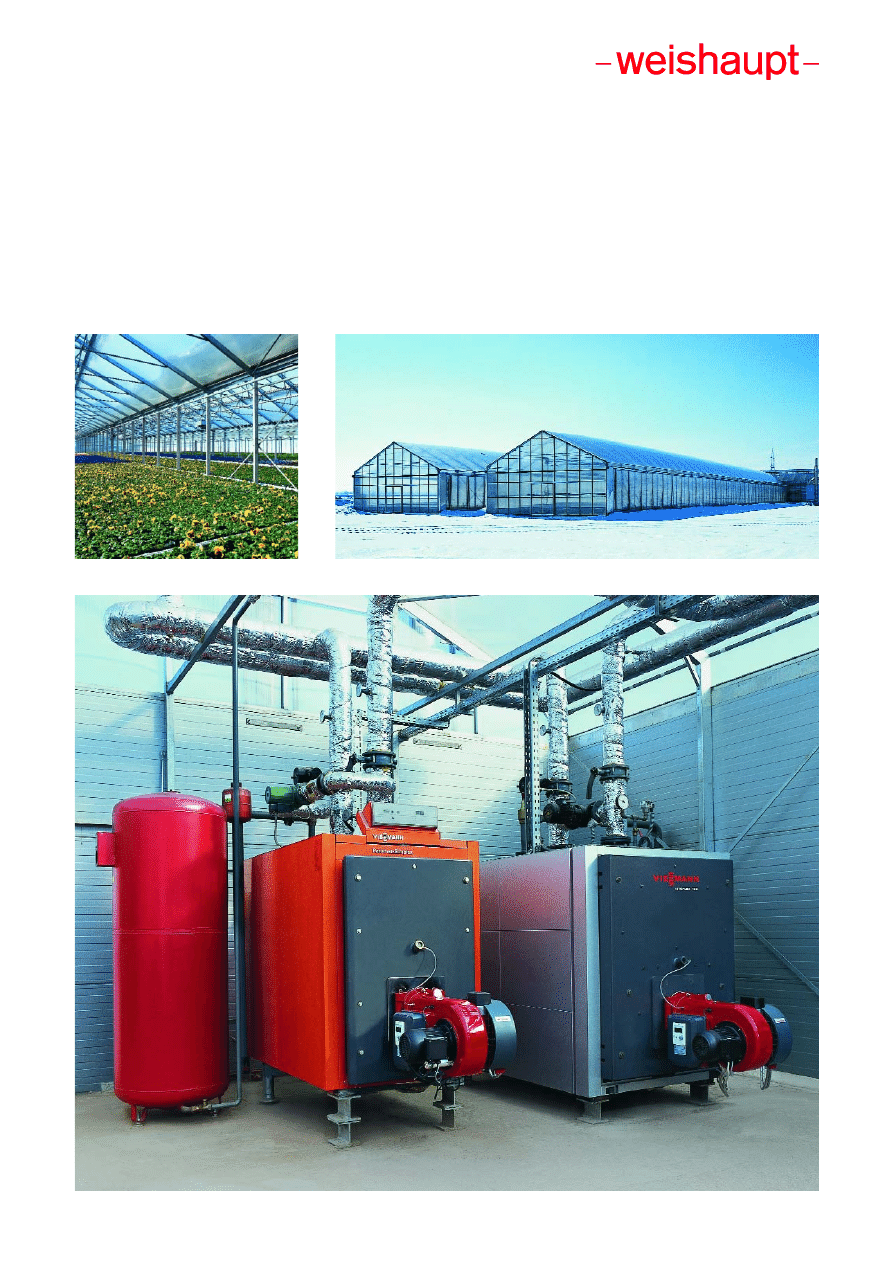

Instalacja grzewcza w gospodarstwie ogrodniczym Botzenhard, Laupheim-Baustetten

Max Weishaupt GmbH
D-88475 Schwendi
Telefon [phone]
Telefax (0 73 53) 8 33 58
www.weishaupt.de

Weishaupt Polska Sp. z o.o.
02-892 Warszawa
ul. Ba˝ancia 55
tel.: [phone]
fax.: [phone]
www.weishaupt.pl
Druk nr 83206248, lipiec 2005
Wszelkie zmiany zastrze˝one.
Przedruk zabroniony.

Zawsze jesteÊmy tam,
gdzie mo˝emy byç potrzebni

Palniki i systemy grzewcze Weishaupt
dost´pne sà za poÊrednictwem
dobrych, wyspecjalizowanych firm
bran˝y grzewczej, z którymi firma
Weishaupt ma podpisanà umow´
o wspó∏pracy.

Wsparciem dla wyspecjalizowanych
wykonawców instalacji jest sieç
sprzeda˝y i serwisu firmy Weishaupt.
Gwarantuje to ciàg∏oÊç dostaw
i zaopatrzenia w cz´Êci zamienne
oraz obs∏ugi serwisowej.

BIURA HANDLOWE WEISHAUPT
W POLSCE

11 - 300 BISKUPIEC
ul. KoÊciuszki 3
tel./fax: [phone]
kom.: 0 691 718 322

25 - 435 KIELCE
ul. G. Zapolskiej 25/33
tel./fax: [phone]
kom.: 0 693 379 242

75 - 215 KOSZALIN
ul. Morska 51
tel./fax: [phone]
kom.: 0 693 379 257

31 - 314 KRAKÓW
ul. Zygmuntowska 12
tel./fax: [phone]
kom.: 0 607 371 077

60 - 183 POZNA¡
ul. S∏awiƒska 10
tel./fax: [phone]
kom.: 0 604 418 783

41 - 219 SOSNOWIEC
ul. Kielecka 7/44
tel./fax: [phone]
kom.: 0 693 074 699

02 - 892 WARSZAWA
ul. Ba˝ancia 55
fax: [phone]
kom.: 0 693 074 677

51 - 502 WROC¸AW
ul. Mydlana 1
tel./fax: [phone]
kom.: 0 693 379 256
