mgr Kamil Niemira

Edycja danych wektorowych

Praca na warstwach tematycznych w ArcMap wymaga znajomość podstawowych narzędzi do
edycji wektorów.

1. Materiały oraz narzędzia potrzebne do przeprowadzenia ćwiczeń

Warstwy wektorowe wykorzystane do przeprowadzenia analizy:

−

warstwa lasów (poligon0

−

warstwa młodnik (poligon)

−

warstwa wody (poligon)

−

warstwa zabudowa (poligon)

−

warstwa budynki (poligon)

−

warstwa drogi (linia)

−

warstwa budynki (poligon)

Analiza zostanie przeprowadzona w obrębie granic administracyjnych gmin północno-
wschodniej Polski.

−

warstwa gminy (poligon)

Analiza zostanie przeprowadzona w oparciu o siatke kilometrową

- siatka (poligon)

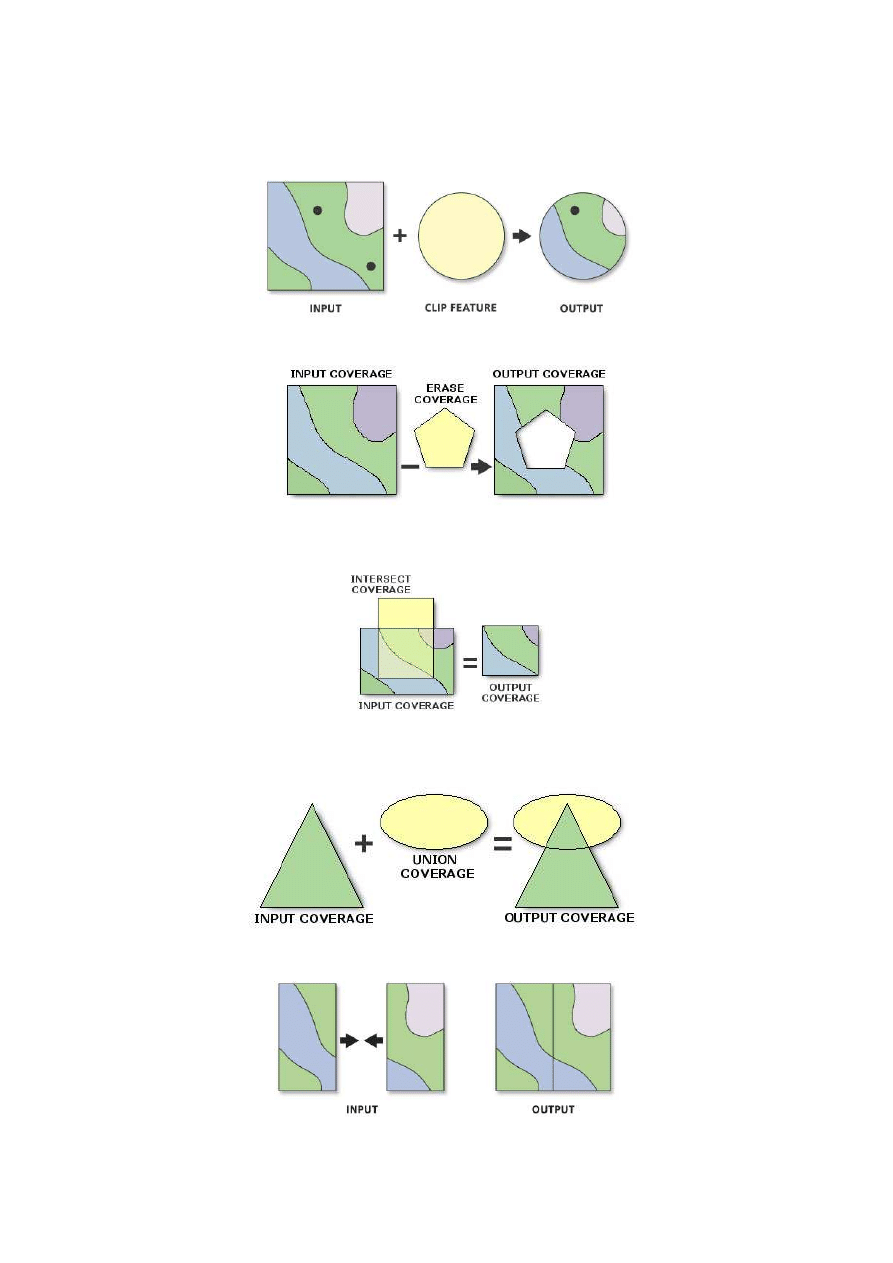

Narzędzia wykorzystywane do edycji danych wektorowych.

Clip

Erase

Intersect

Union

Merge

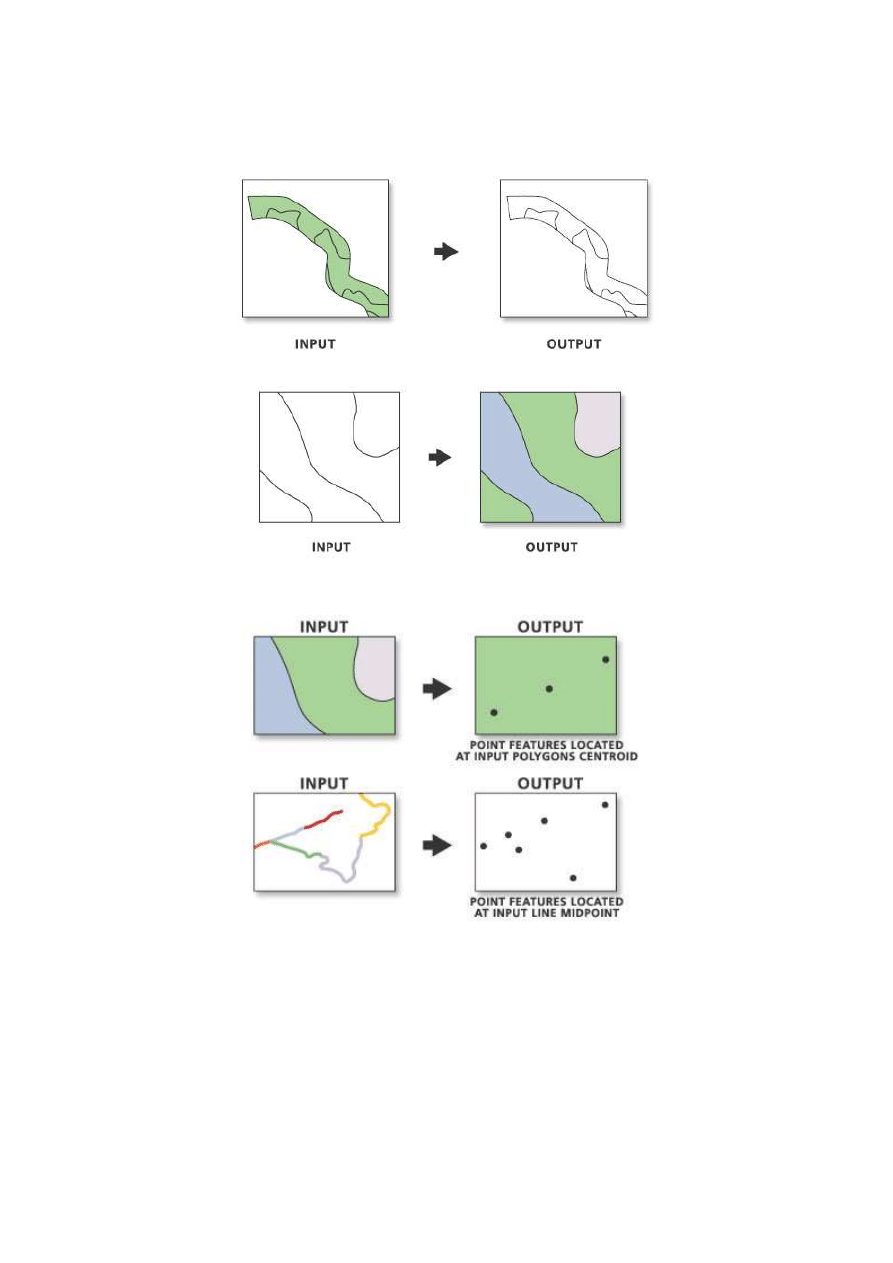

Narzędzia do edycji punktów, linii i poligonów.

Poligon na linie

Linia na poligon

Poligon na punkt

Linia na punkt

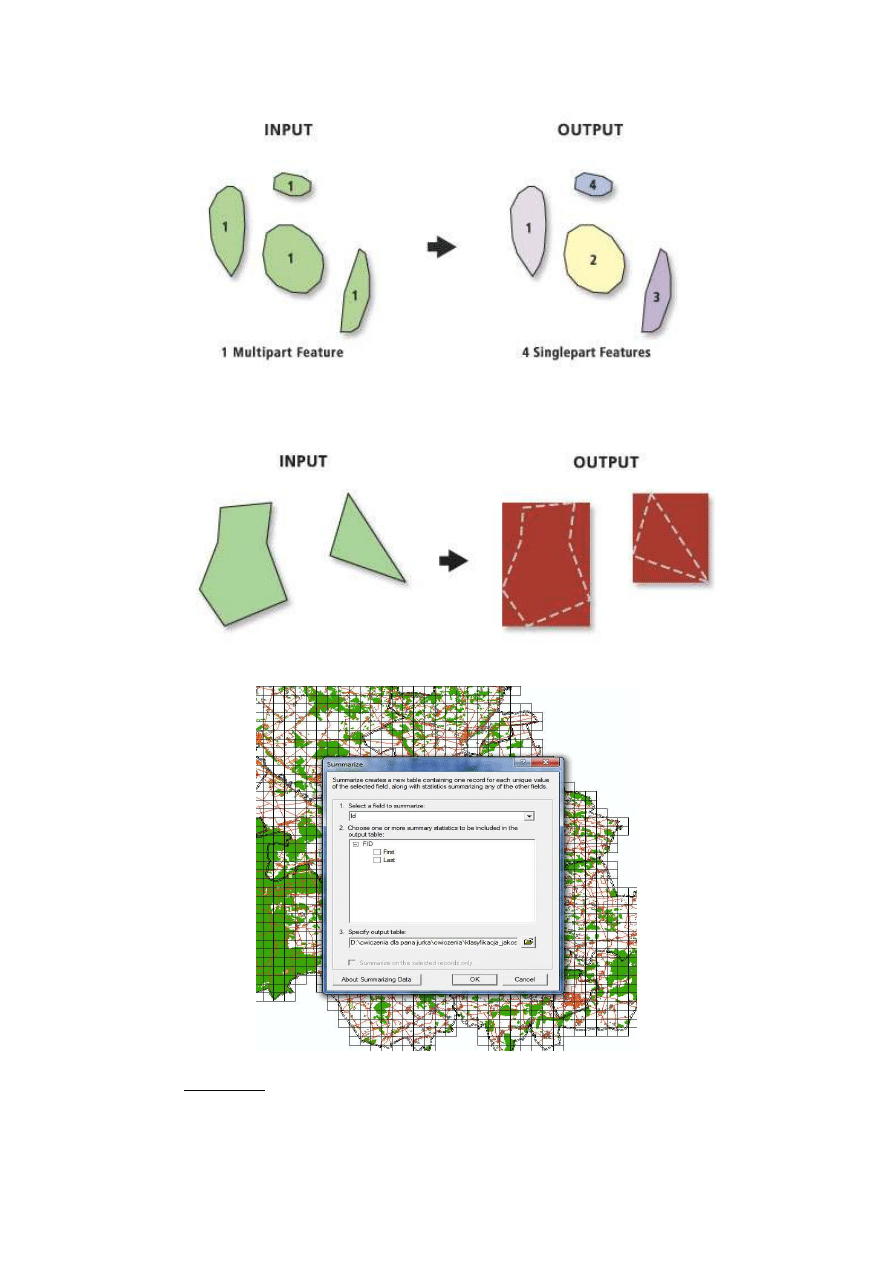

Równie ważnym narzędziem do edycji danych jest narzędzie Multipart to singlepart – służy
ono do zamiany poligonu składającego się z wielu elementów (np.10) na wiele poligonów (w
tym przypadku również na 10).

Feature Envelope to Poligon – narzędzie, które zamienia poligon o nieregularnym kształcie w
prostokąt. Cechują go wielkości maksymalnych wymiarach poligonu głównego przed edycją.

Narzędzia do edycji danych z poziomu tabeli atrybutów

Narzędzie summarize – narzędzie do wyliczania udziału poszczególnych warstw mapy w
odniesieniu do oczka kilometrowej siatki

Przebieg ćwiczenia:

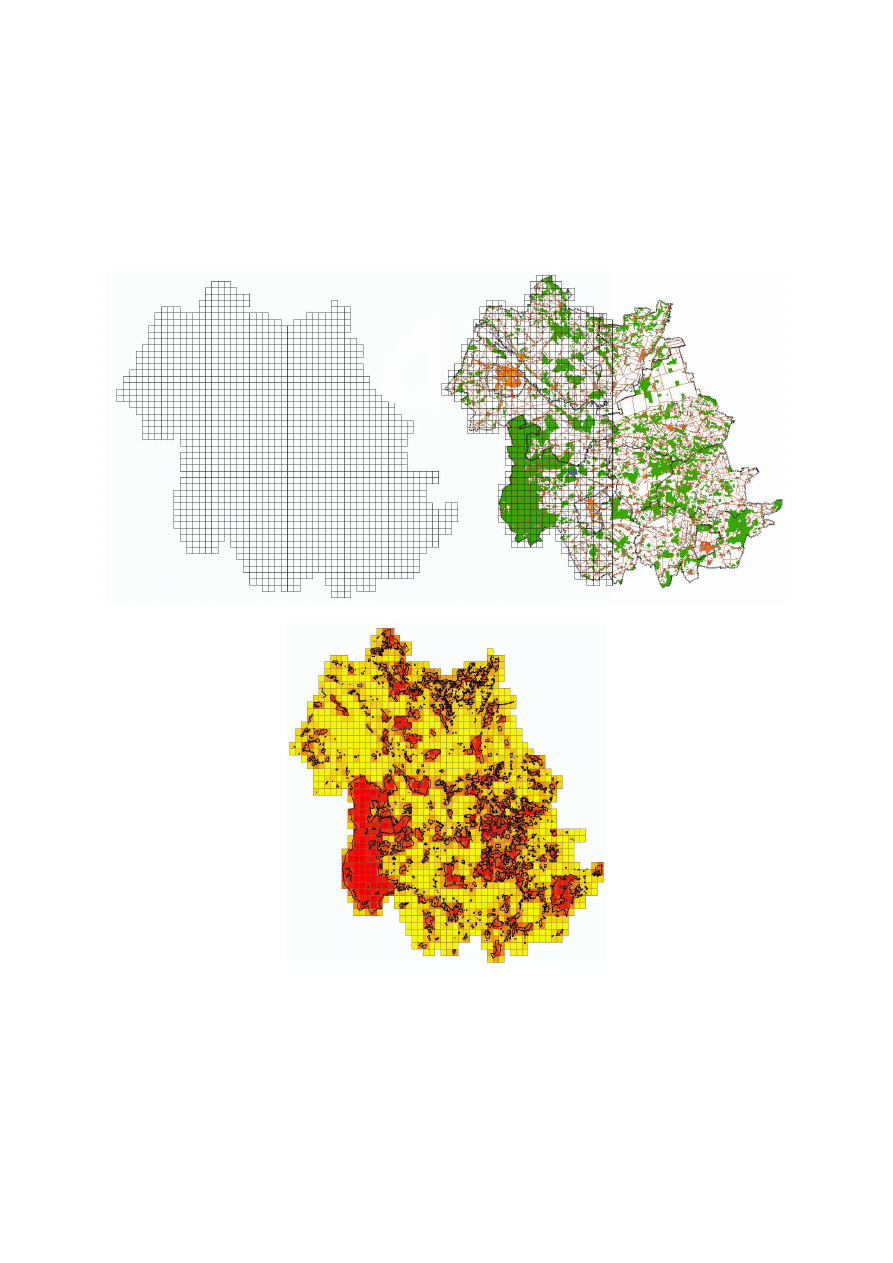

Celem ćwiczenia będzie wykonanie map udziału poszczególnych warstw tematycznych w
siatce kwadratów o powierzchni 1km x 1km.

Analiza jakościowa– warstwa lasy

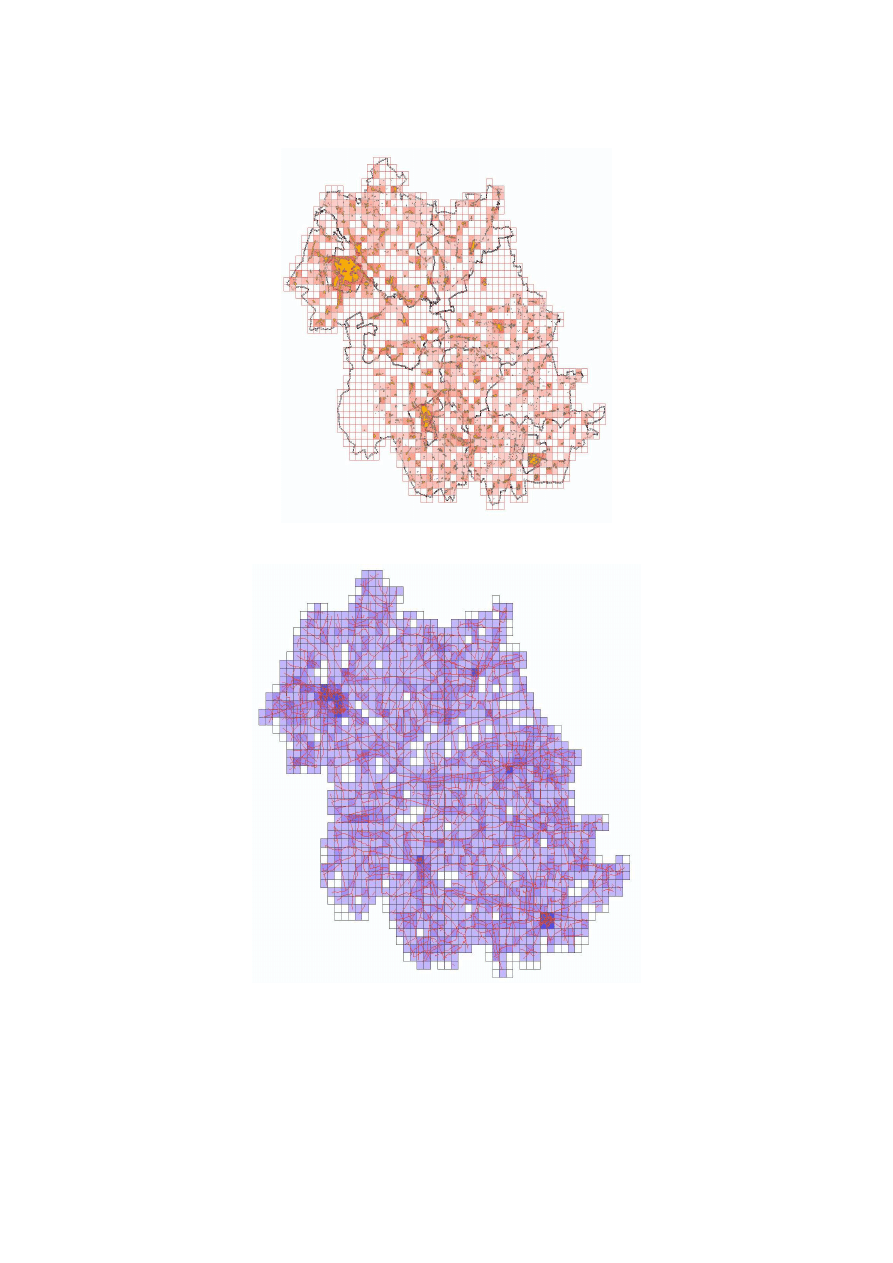

Analiza jakościowa– warstwa zabudowa

Analiza jakościowa– warstwa drogi

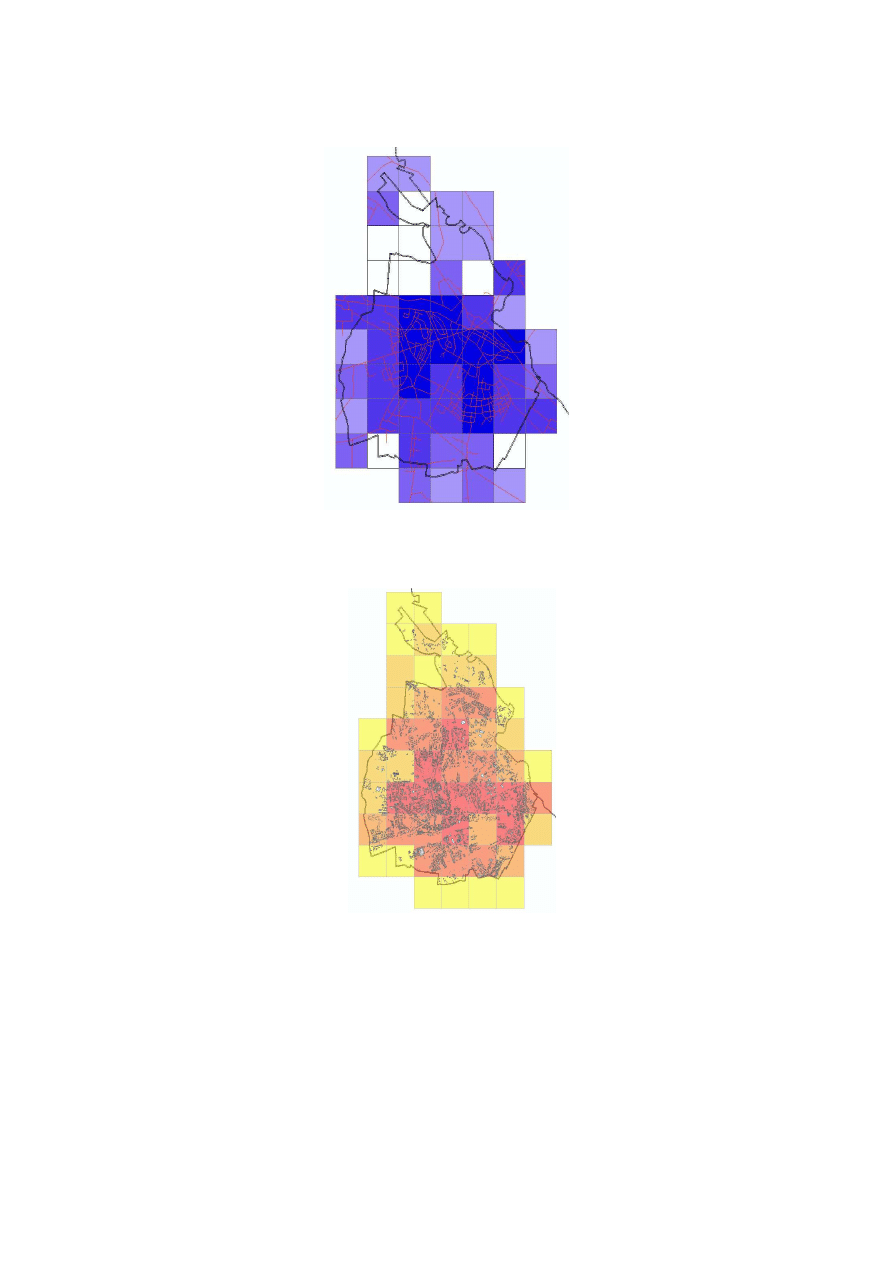

Analiza iloścowa– warstwa drogi

Analiza ilościowa – warstwa budynki
