10.01. Wiadomości ogólne, zasoby wody
10.02. Dynamika hydrosfery
10.03. Wykorzystanie wody

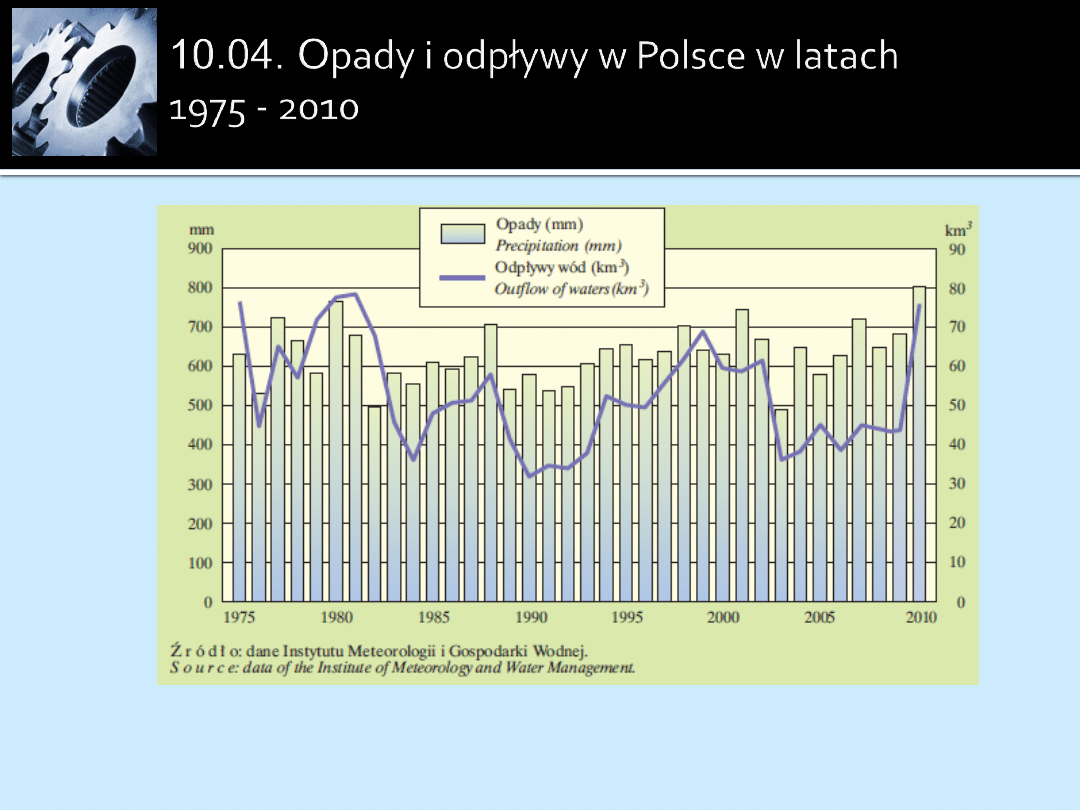

10.04. Opady i odpływy w Polsce w latach1975 - 2007
10.05. Pobór wody na potrzeby gospodarki narodowej i ludności w Polsce w latach 1965-2007
10.06. Struktura zużycia wody względem źródeł poboru w 1980 roku i 2007 roku
10.07. Źródła i mechanizmy degradacji wód powierzchniowych
10.08. Fosforany, azotany azotyny – substancje biogeniczne

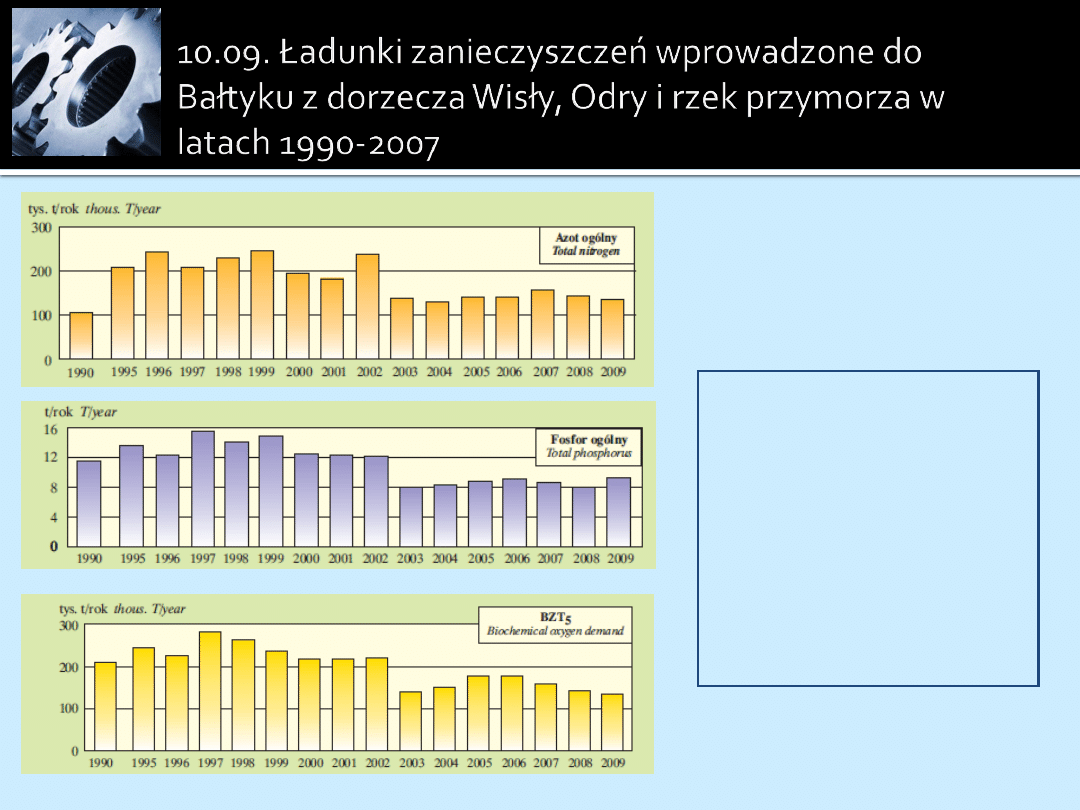

10.09. Ładunki zanieczyszczeń wprowadzone do Bałtyku z dorzecza Wisły, Odry i rzek przymorza w latach 1990-2007
10.10. Detergenty
10.11. Metale ciężkie
10.12. Pestycydy
10.13. Oleje i polimery
10.14. Podgrzewanie wód
10.15. Sole mineralne
10.16. Kategorie wód powierzchniowych
10.17. Klasyfikacja jakości wód powierzchniowych i podziemnych
10.18. Klasyfikacja jakości wód w rzekach w 2007 roku

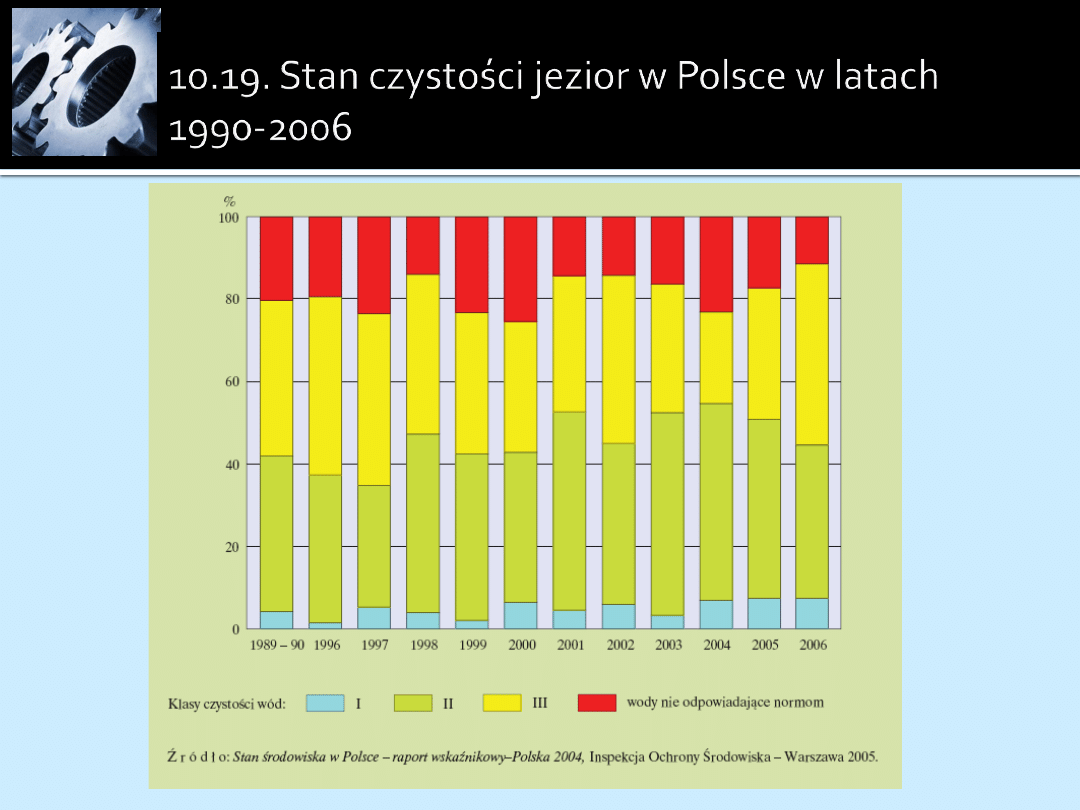

10.19. Stan czystości jezior w Polsce w latach 1990-2006

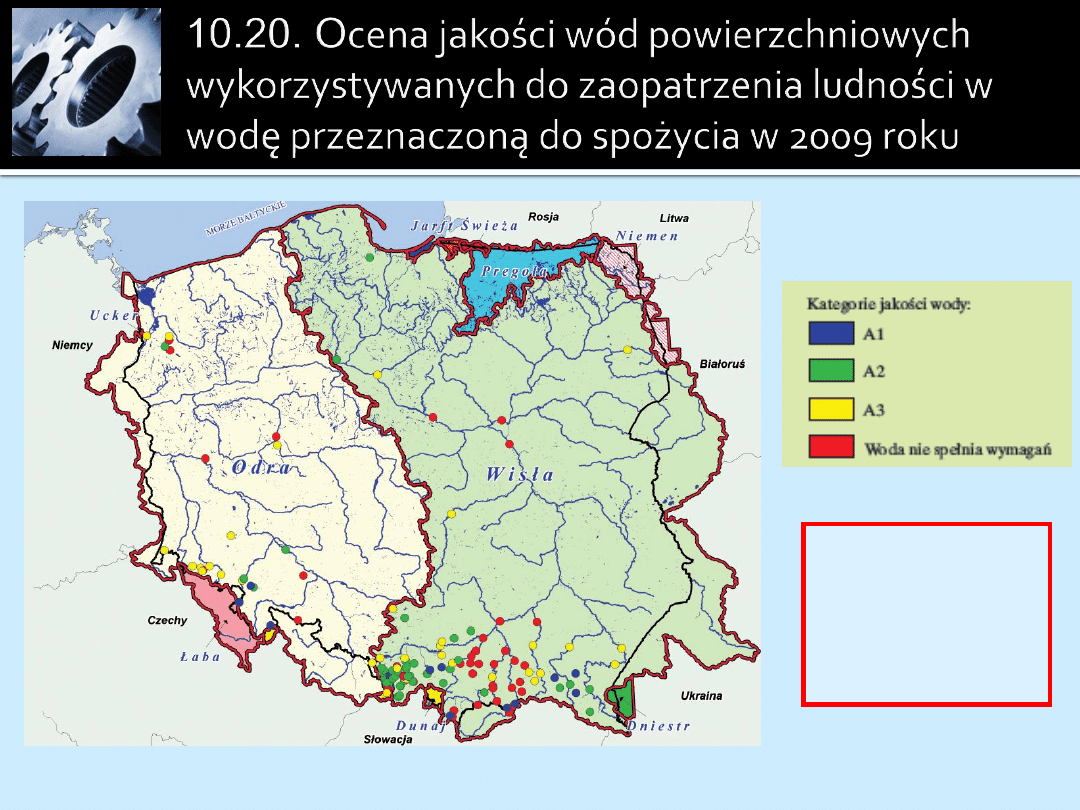

10.20. Ocena jakości wód powierzchniowych wykorzystywanych do zaopatrzenia ludności w wodę przeznaczoną do
spożycia w 2007 roku
10.21
. Procesy samooczyszczania środowiska wodnego
10.22. Samooczyszczanie środowiska wodnego – rozcieńczanie, sedymentacja
10.23.
Samooczyszczanie środowiska wodnego – adsorpcja, biologiczne usuwanie zanieczyszczeń
10.24.
Samooczyszczanie środowiska wodnego – wymiana substancji pomiędzy powietrzem i dnem
10.25.
Oczyszczanie ścieków

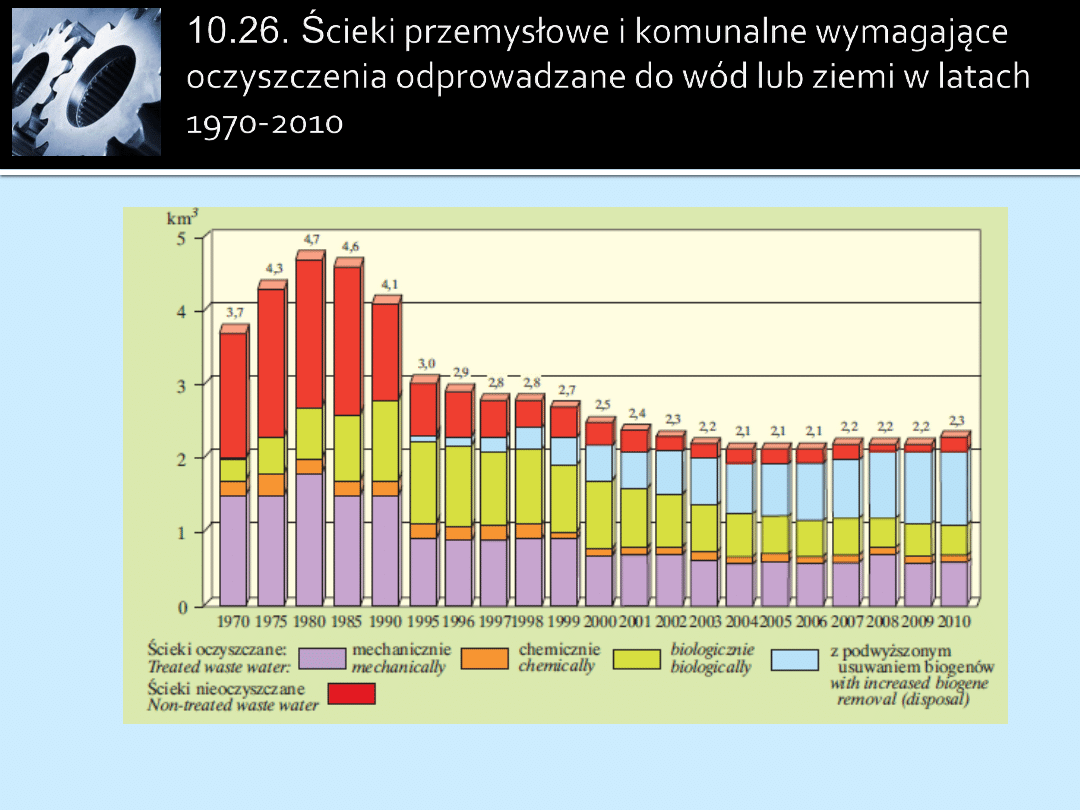

10.26.
Ścieki przemysłowe i komunalne wymagające oczyszczenia odprowadzane do wód lub ziemi (1970-2007)
10.27.

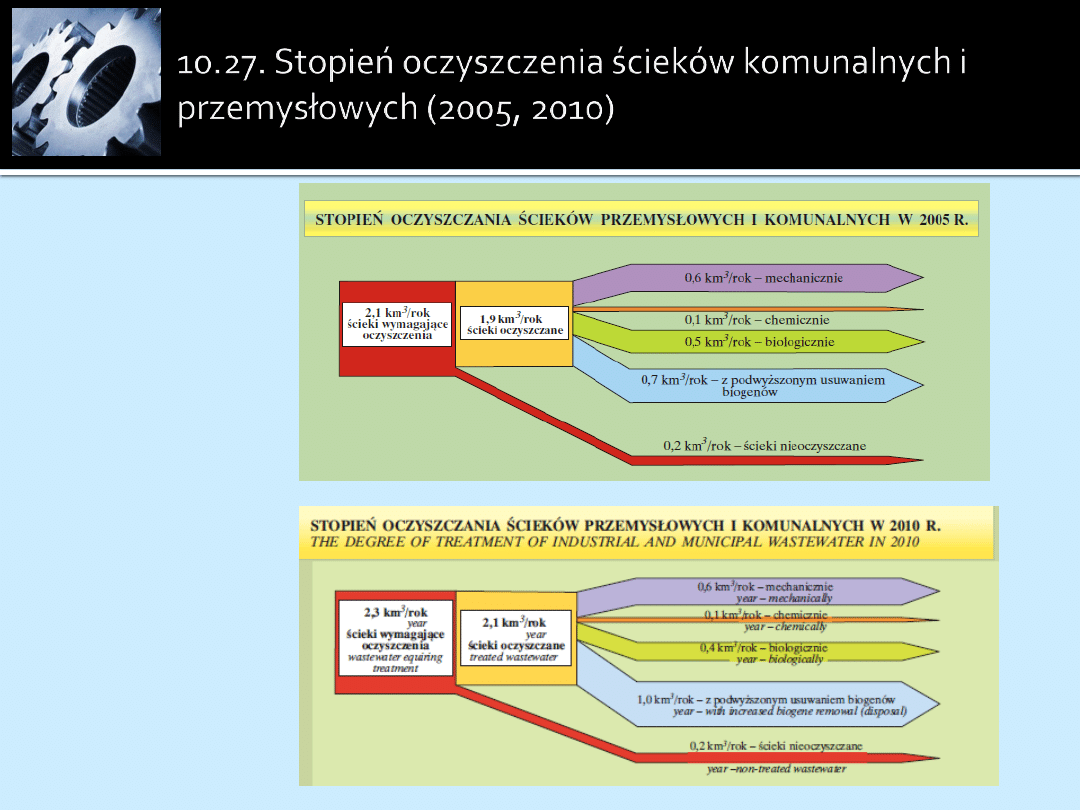

Stopień oczyszczenia ścieków komunalnych i przemysłowych (2005, 2007)
2
2
10.01. Wiadomości ogólne, zasoby wody
STRATOSFERA
(warstwa izotermiczna o temperaturze – 55
0
C, gdzie utrudniona jest cyrkulacja)
HYDROSFERA
TROPOSFERA
LITOSFERA
ASTENOSFERA
(ze względu na bardzo wysokie temperatury woda nie może istnieć jako związek
chemiczny nawet w formie związanej z minerałami)
OGÓLNE ZASOBY WODY ok. 1,5 mld km
3
Jeziora słodkie i rzeki
0,009 %
Lodowce górskie i lądolody
2,115 %
Wody glebowe
0,005 %
Wody podziemne
0,580 %
Jeziora słone
0,007 %
Atmosfera
0,001 %
Organizmy żywe (udział
0,00005 %
Morza i oceany
97 %
WODY SŁODKIE 2, 5 % (75 % LODOWCE)
wody powierzchniowe –
70 % powierzchni Ziemi
3
3
Odnawialność zasobów wody związana jest głównie z cyklem hydrologicznym
obejmującym parowanie i opady, które napędzają cyrkulację w układzie globalnym.
W obiegu tym bierze udział zaledwie 3 % wody zawartej w atmosferze, czyli 0,00003
% całkowitych zasobów wody.
parowanie i transpiracja (pobieranie wody przez korzenie i parowanie z powierzchni liści):
• parowanie mórz i oceanów ……………………………………………………………………………….. 47 %
• parowanie wód powierzchniowych, oddychanie ludzi i zwierząt ……………………………….… .2 %
• parowanie gleby …………………………………………………………………………………………… 13 %
• transpiracja roślin ………………………………………………………………………………………….. 38 %
opad atmosferyczny
13 % - bezpośredni
pobór przez rośliny
48 %
gleba
39 % - opad bezpośredni i spływ
powierzchniowy: cieki wodne, morza i oceany
retencja (37 %)
warstwa wodonośna (11 %)
wody głębinowe
cieki wodne, morza i oceany
4
4
W skali globalnej dla celów gospodarki komunalnej i przemysłu
codziennie
:
pobiera się 310 km
3
wody słodkiej,
zużywa bezpowrotnie 85 km
3
,
wyrzuca w postaci ścieków 225 km
3
,
które zanieczyszczają 4680 km
3
zasobów wody słodkiej.
Zważywszy, że :
całkowity opad deszczu na lądy wynosi 180 000 km
3
/rok,
odpływ - 37 000 km
3
/rok,
transpiracja - 71 000 km
3
/rok,
zasoby czystej wody słodkiej wynoszą 72 000 km
3
/rok
(200 km
3
/dzień)
.
W żywych komórkach roślinnych i zwierzęcych zawartość wody dochodzi do 90 %
5
Różnica pomiędzy opadem a odpływem to dyspozycyjny zasób wody
Źródło: GUS Ochrona środowiska
6
6

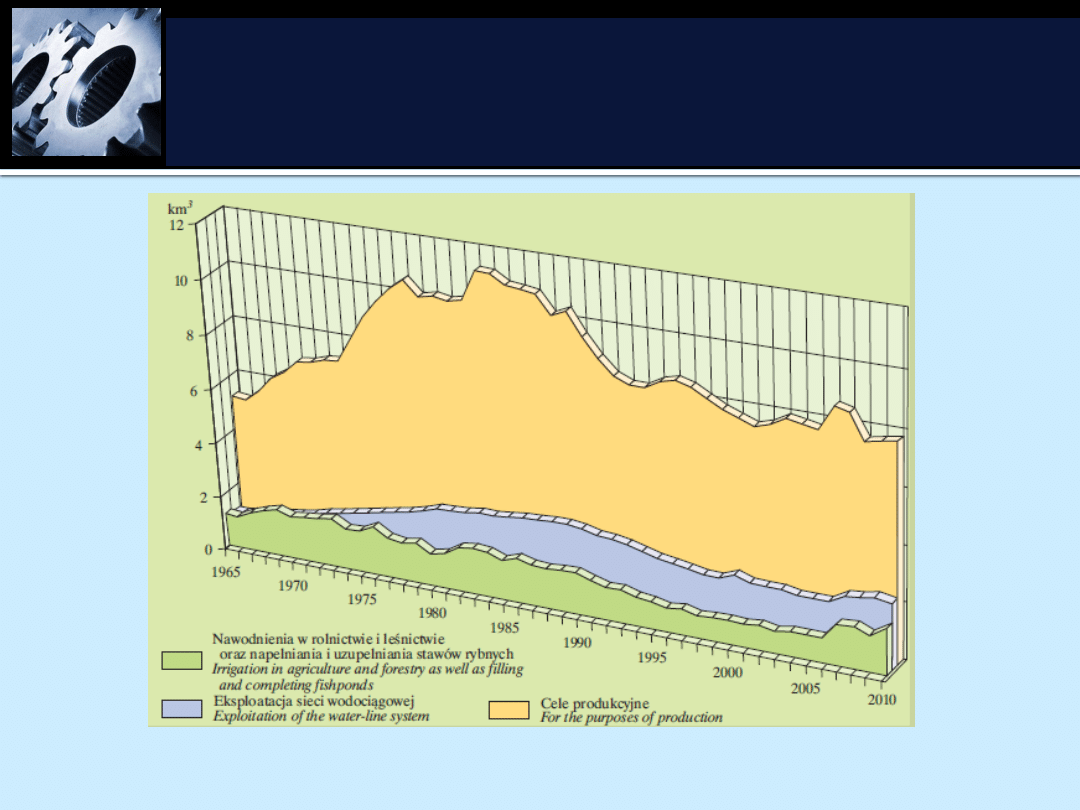

10.05. Pobór wody na potrzeby gospodarki
narodowej i ludności w Polsce w latach
1965-2010
Źródło: GUS Ochrona środowiska
7
roczny pobór wód
14,1 km
3
11,4 km
3
wody powierzchniowe
11,9 km
3
9,7 km
3
wody podziemne
1,9 km
3
1,6 km
3
do nawadniania
1,3 km
3
1,1 km
3
do produkcji
10,1 km
3
8,2 km
3
na cele komunalne
2,7 km
3
2,1 km
3
1,3 km
3
1,1 km
3
9,2 km
3
7,9 km
3
1,4 km
3
0,7 km
3
0,6 km
3
0,2 km
3
1,3 km
3
1,4 km
3
wody z odwadniania
0,3 km
3
0,1 km
3
1980 rok
2007 rok
8
czynniki
źródło pochodzenia
skutki
fosforany
rolnictwo
nawozy sztuczne
ścieki komunalne
eutrofizacja
zaburzenia metabolizmu ludzi i zwierząt
azotany, azotyny
NO
x
z atmosfery
ścieki organiczne i mineralne
detergenty
ścieki komunalne
izolacja akwenów od dostępu tlenu
działanie kancerogenne
metale ciężkie
ścieki przemysłowe
opad pyłów
działanie kancerogenne
zaburzenia metabolizmu
pestycydy
rolnictwo
zaburzenia ekosystemów wodnych
toksyczność
oleje i polimery
chemia i petrochemia
transport
izolacja akwenów od dostępu tlenu
toksyczność
podgrzewanie wód
energetyka
zaburzenia ekosystemów wodnych
sole mineralne
kopalnictwo
mineralizacja wody
wirusy i bakterie
ścieki komunalne
epidemie cholery, tyfusu, choroby
pasożytnicze przewodu pokarmowego
turystyka i rekreacja
człowiek
zaburzenia ekosystemu
9
nadmiar substancji pokarmowych
rozwój
fitoplanktonu
(szybki
metabolizm) –
zakwity wód
rozwój
zooplanktonu
gwałtowny przyrost odpadu
organicznego
rozkład materii organicznej –
pobór tlenu i wytwarzanie
dwutlenku węgla, siarkowodoru
martwe strefy zwane azoicznymi
(pozbawione organizmów żywych)
nadmiar nawozu azotowego
azotany w wodzie pitnej
azotyny w organizmie
hemoglobina methemoglobina
niedotlenienie organizmu
śmierć
EUTROFIZACJA
ZMIANY METABOLIZMU
10
Biologiczne zużycie tlenu
(BZT
5
)
jest to ilość tlenu zużyta w ciągu 5
dni w procesie biologicznego
utleniania substancji (głownie
organicznych) zawartych w wodach
i ściekach przy użyciu żywych
bakterii i enzymów
pozakomórkowych
Źródło: GUS Ochrona środowiska
11
należą do grupy środków powierzchniowo czynnych
jako związki rozpuszczalne w wodzie mogą infiltrować do wód
podziemnych (studnie w pobliżu zanieczyszczonych rzek –
stężenie 1,5 g/m3, wody czyste - 0,006 g/m3)
detergenty twarde (nie ulegające biodegradacji) - zakłócenia
zarówno w procesach biologicznego oczyszczania ścieków jak i w
wodach odbiorników ( warstwy piany o grubości powyżej 2 m
poniżej śluz na rzekach)
detergenty miękkie (ulegające biodegradacji)
12
rtęć
jony rtęciawe
jony rtęciowe
związki metylortęciowe o charakterze lipfilowym
plankton
kadm
ewidentna toksyna; atakuje system nerwowy, powoduje anemię,
odwapnienia, choroby nerek i wątroby;
wzrost toksyczności w obecności miedzi i cynku;
kumuluje się zwłaszcza w organizmach żyjących w środowisku
wodnym
ołów
działa toksycznie na struktury organiczne powodując zahamowanie
metabolizmu
na
skutek
blokady
enzymów;
bardzo
rozpowszechniony w środowisku wodnym - w wodach miękkich
występuje w postaci szczególnie niebezpiecznej jako rozpuszczalne
sole
13
Szkodliwe ze względu na:
długi czas rozpadu (np. arsenian ołowiowy - 15 lat, UCH Lindan - 11 lat,
Chlordan 12 lat),
zdolność kumulowania się w środowisku,
łatwość wchodzenia w szeregi troficzne.
Powodują pogarszanie stanu wód podziemnych, działają toksycznie,
naruszają procesy samooczyszczania się wód.
Zanieczyszczenia pestycydami są trudne do usunięcia w procesie
uzdatniania wody przeznaczonej do picia. Według norm światowych WHO
woda do picia w ogóle nie może zawierać DDT, natomiast polskie normy
dopuszczają 0,03 mg/dm3
Obecnie wycofuje się pestycydy o szerokim spektrum szkodliwości i
długich okresach trwałości na rzecz preparatów działających wybiórczo i
względnie krótkim okresie rozpadu rozkładających się względnie szybko.
Mechanizmy ich rozprzestrzeniania się i przemieszczania w biocenozach
pozostają jednak nie zmienione, a jedynie czas ich zalegania w
organizmach jest ograniczony trwałością preparatu, skumulowane zaś w
kolejnych ogniwach łańcuchów pokarmowych nie mają tak wysokich
stężeń.
14
akwen
mln ton/rok
t/km
2
rocznie
Morze Śródziemne
4
4,9
Bałtyk (600 plam ropy rocznie)
0,4
1,4
Morze Północne
4
6,9
Zatoka Meksykańska
1,2
0,8
Zatoka Perska
3
12,5
1 – 3 % przewożonego ładunku ropy wprowadza się do wód morskich
podczas płukania zbiorniskowców (10 – 30 mln ton ropy rocznie)
1 tona ropy może pokryć 10 km
2
powierzchni. Ropa ulega bowiem
zemuglowaniu, w związku z czym zajmuje dużą powierzchnię jako cienka
(kilka
m) warstwa (25 % powierzchni Bałtyku pokryte na stałe emulsją) .
Warstwa emulsji
hamuje procesy wymiany gazowej (ok. 5-krotnie)
hamuje procesy fotosyntezy na skutek ograniczenia dostępu światła
Warstwa emulsji utrzymuje się na powierzchni przez kilka tygodni, potem
znika. Sądzono początkowo, że ulega biodegradacji. Nowsze badania
wskazują jednak na gromadzenie się jej na dnie.
15
skutki negatywne
wzrost parazytofauny
20 % wzrost zachorowań na choroby
przewodu pokarmowego
zmniejszenie zdolności do absorbowania tlenu przy równoczesnej
intensyfikacji procesów przemiany materii wzmagających
zapotrzebowanie na tlen
skutki pozytywne
opóźnienie w tworzeniu powłoki lodowej
przedłużenie okresu mineralizacji zanieczyszczeń nieorganicznych
16
Ze względu na zawartość jonów chlorków i siarczanów rozróżnia się
4 grupy hydrochemiczne
wód kopalnianych:
I – zawartość jonów < 600 mg/l - woda nadaje się do picia po
uzdatnieniu
II – zawartość jonów 600 – 1800 mg/l – woda o podwyższonej
mineralizacji, przydatna do celów przemysłowych
III – zawartość jonów 1 800 – 42 000 mg/l – uciążliwe ścieki, zasadniczo
nieprzydatne do wykorzystania,
IV – zawartość jonów powyżej 42 000 – solanka nadająca się do utylizacji
na sól kuchenną i do produkcji surowców chemicznych
Do wykorzystania nadaje się około 60 % odpompowanych wód.
Wykorzystuje się około 20 %. Problemem jest separacja wód słabo i silnie
zmineralizowanych.
Metoda hydrotechniczna:
mechaniczne oczyszczenie zbiorniki retencyjne zrzut do rzek
Proces termicznej krystalizacji
woda do celów spożywczych i sól kamienna oraz ługi
pokrystalizacyjne (związki jodu, magnezu, potasu, sodu i bromu)
17
Wody powierzchniowe
Kategorie jakości wody ustalone dla wód powierzchniowych, które mogą być wykorzystywane do
produkcji wody lub do spożycia:
kategoria A1
– wody najczystsze wymagające prostego
uzdatniania fizycznego (filtracji i dezynfekcji),
kategoria A2
– wody gorszej jakości wymagające wielostopnio-
wego uzdatniania fizycznego i chemicznego,
kategoria A3
– wody najbardziej zanieczyszczone wymagające
wysokosprawnego uzdatniania fizycznego i chemicznego
Wody podziemne
wody gruntowe
zasilane bezpośrednio opadami atmosferycznymi, silnie narażone na
oddziaływanie czynników antropogenicznych
wody wgłębne
–
zalegające pod nieprzepuszczalnymi utworami geologicznymi i
posiadają dobrą lub średnią izolację przed wpływem zanieczyszczeń.
18
klasa I
–
wody bardzo dobrej jakości – nie wykazujące skutków oddziaływania
antropogenicznego oraz zaliczone do kategorii A1
klasa II –
wody dobrej jakości – wykazujące niewielki wpływ oddziaływań
antropogenicznych oraz zaliczone do kategorii A2
klasa III
–
wody zadowalającej jakości - wykazujące umiarkowany wpływ oddziaływań
antropogenicznych oraz zaliczone do kategorii A2
klasa IV
–
wody niezadowalającej jakości wykazujące zmiany jakościowe i ilościowe w
populacjach biologicznych na skutek
oddziaływań antropogenicznych oraz zaliczone do kategorii A3
klasa V
-
wody złej jakości wykazujące zanik znacznej części populacji biologicznych i nie
nadające się do spożycia
19
2005 rok
1360 pkt. pomiar.
klasa I 1
klasa II 27
klasa III 522
klasa IV 560
klasa V 250
Źródło: GUS Ochrona środowiska
20
Źródło: GUS Ochrona środowiska
21
2005 rok
143 pkt. pomiar.
kategoria A1 9
kategoria A2 46
kategoria A3 44
poza kateg. 44
Źródło: GUS Ochrona środowiska
22
Samooczyszczanie wód powierzchniowych
jest zjawiskiem fizyczno-biochemicznym
polegającym na samoistnym zmniejszaniu się stopnia zanieczyszczenia wód. Procesy te występują w
wodach płynących i stojących, jednak z różną intensywnością.
Zasadnicze znaczenie dla procesu samooczyszczania ma zdolność modyfikowania środowiska
wodnego przez organizmy żywe
Procesy samooczyszczania
• rozcieńczanie zanieczyszczeń wodą odbiornika i mieszanie
• sedymentacja zawiesin
• adsorpcja
• biologiczne usuwanie zanieczyszczeń
biosorpcja
mineralizacja
biokumulacja
immobilizacja (zjawisko przeciwstawne mineralizacji)
• wymiana substancji lotnych pomiędzy wodą a atmosferą
• wymiana substancji między dnem i wodą
23
1. rozcieńczanie zanieczyszczeń wodą odbiornika i mieszanie
rozcieńczanie głównie w wodach płynących –skuteczność zależy od mieszania (prędkość
przepływu i cyrkulacja w przekroju poprzecznym)
mieszanie lepsze natlenienie, dyfuzja z wody produktów przemiany materii (CO
2
, N
2
), lepszy
kontakt substratów z komórkami mikroorganizmów
w wodach stojących (jeziora lub stawy) ruch wody pod wpływem zmian temperatury (różnice
gęstości)
2. sedymentacja zawiesin
głównie w zbiornikach zaporowych, rozlewiskach, zatokach
nad osadami dennymi duży deficyt tlenu lub całkowity zanik tlenu
w osadach dennych występują warunki anaerobowe (beztlenowy rozkład substancji
organicznych, związany z intensywnym wydzielaniem się gazów:14% CO2, 17% CH4, 69% N
2
,
siarkowodór)
w razie nagłego przyboru wody niebezpieczeństwo wtórnego zanieczyszczenia toni wodnej
osadami dennymi co prowadzi do zwiększenia deficytu tlenu
24
3. adsorpcja
zatrzymanie zanieczyszczeń chemicznych na powierzchniach ciał stałych (np. dna i brzegi,
roślinność wodna, konstrukcje hydrotechniczne, zawiesina substancji stałej) usuwane są głównie
związki organiczne oraz częściowo nieorganiczne – metale ciężkie
niebezpieczeństwo desorpcji i przejścia substancji nagromadzonych na powierzchni do toni
wodnej
4. biologiczne usuwanie zanieczyszczeń
biosorpcja - zatrzymanie zanieczyszczeń na powierzchni mikroorganizmów oraz ścianach
komórkowych i ich uczestniczenie w procesach wymiany między komórką a środowiskiem
mineralizacja – rozkład związków organicznych przez drobnoustroje, zwykle wewnątrz komórki –
proces tlenowy
biokumulacja – gromadzenie w komórce związków niepodatnych na rozkład biologiczny lub
jonów nie podlegających metabolizmowi (pestycydy, zwłaszcza węglowodory chlorowane i sole
metali ciężkich) śmierć komórki
25
5. wymiana substancji lotnych pomiędzy wodą a atmosferą
uwalnianie gazowych produktów przemiany materii i ich dyfuzja do atmosfery ( CO
2
, N
2
,CH
4
)
oraz równoważenie zawartości gazów rozpuszczalnych w wodzie, między woda a atmosferą
(dyfuzja tlenu z powietrza)
6. wymiana substancji między dnem i wodą
wytrącanie się pewnych soli i osadzanie na dnie zbiornika i odwrotnie - oddawanie produktów
metabolizmu drobnoustrojów z dna do wody
26
Oczyszczanie
mechaniczne
Usuwanie wyłącznie zanieczyszczeń nierozpuszczalnych, tj. ciał
stałych i tłuszczów ulegających osadzaniu lub flotacji, przy użyciu
krat, sit, piaskowników, odtłuszczaczy
Oczyszczanie
chemiczne
Wytrącanie niektórych związków rozpuszczalnych lub ich
neutralizacja metodami chemicznymi, takimi jak np. koagulacja,
sorpcja na węglu aktywnym
Oczyszczanie
biologiczne
Mineralizacja przez drobnoustroje w środowisku wodnym w sposób
naturalny (np. rolnicze wykorzystanie ścieków, zraszanie pól, stawy
rybne) lub w urządzeniach sztucznych (złoża biologiczne, osad
czynny) powoduje usunięcie związków organicznych oraz
biogennych
Podwyższone
usuwanie biogenów
Wysokoefektywne oczyszczanie chemiczne i biologiczne
umożliwiającą zwiększoną redukcję azotu i fosforu
27
Źródło: GUS Ochrona środowiska
28

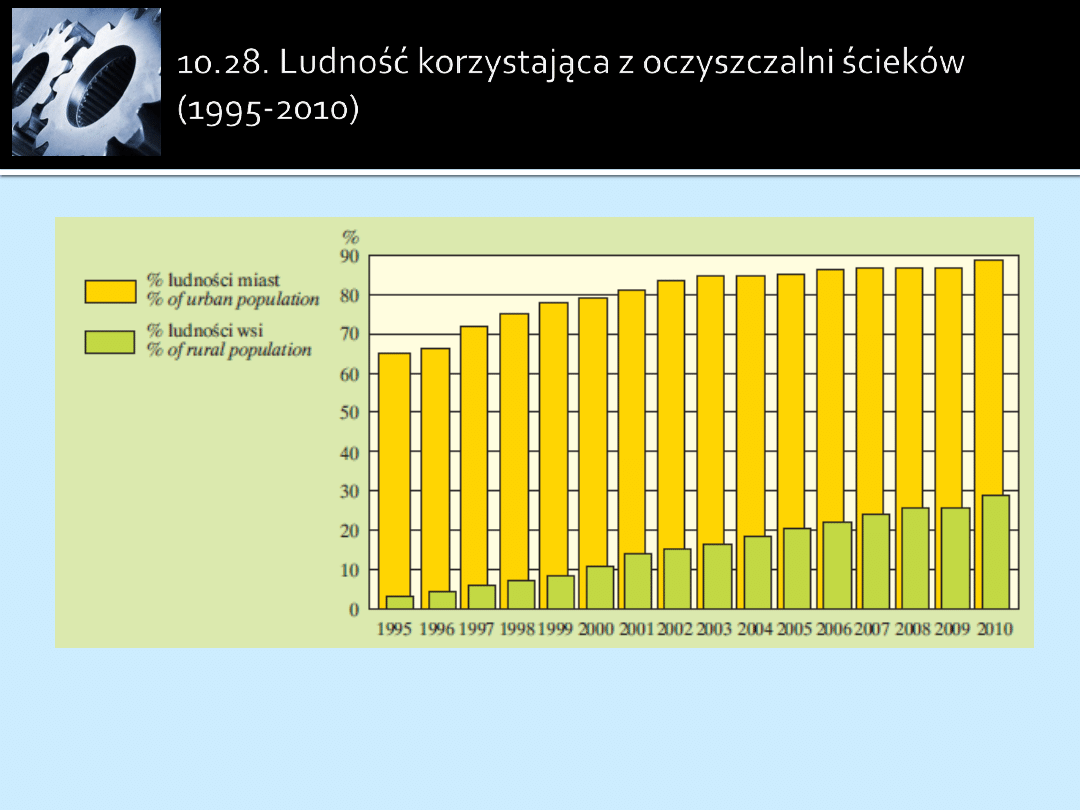

Źródło: GUS Ochrona środowiska
29

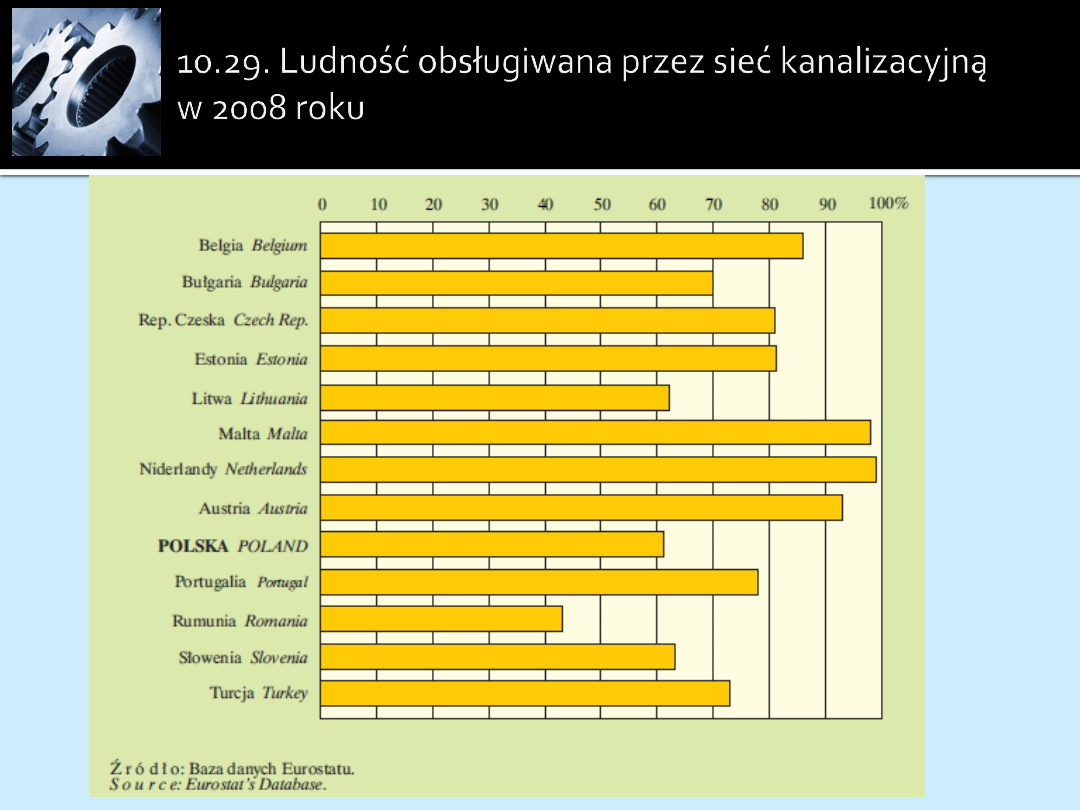

Źródło: GUS Ochrona środowiska
30
Źródło: GUS Ochrona środowiska
