MANUAL ZMIANY PODŚWIETLENIA

PANELU STERUJĄCEGO

ELEKTRYCZNYMI LUSTERKAMI.

Witam poniższy manual przedstawia zmianę

podświetlenia El. Lusterek w Bravo.

1.

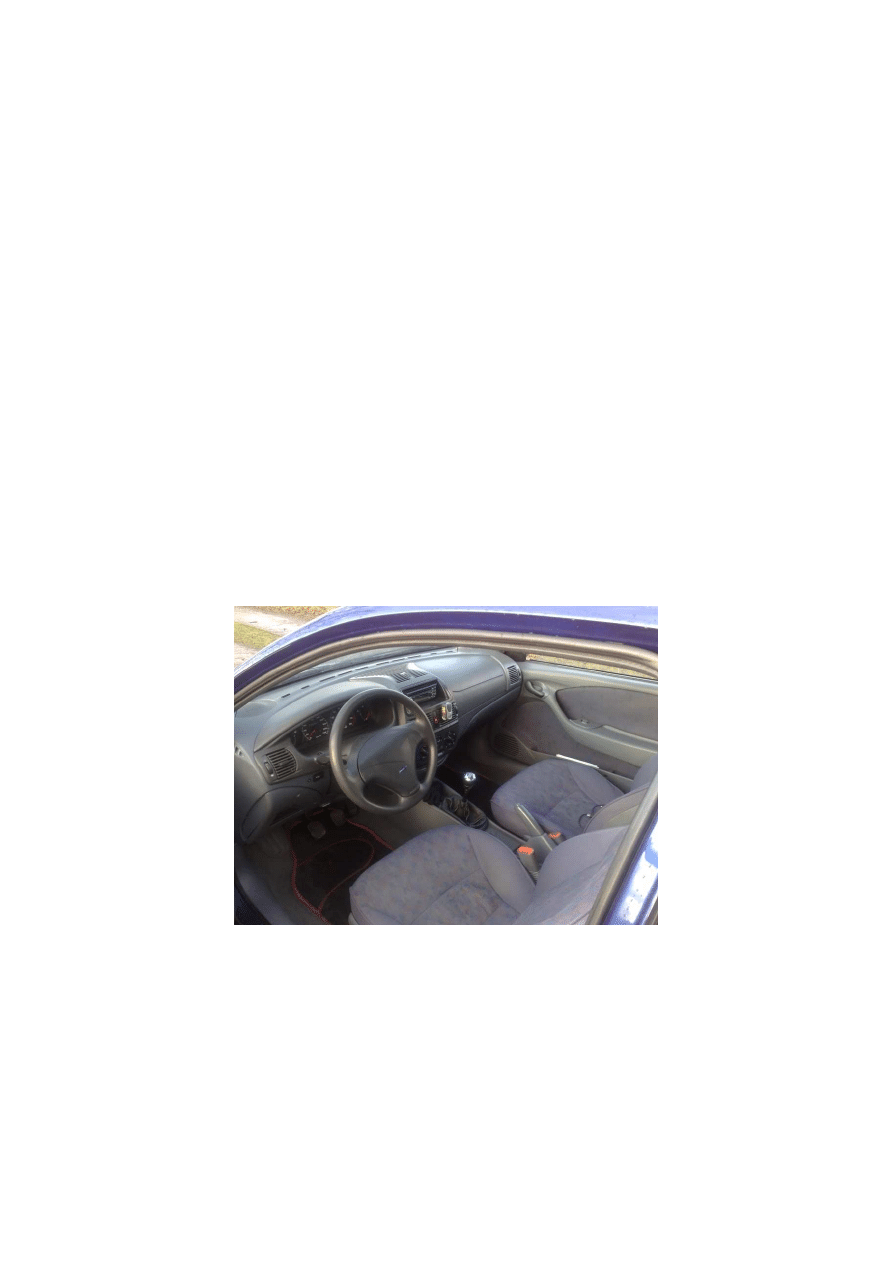

Demontujemy panel sterujący lusterkami z

samochodu.

Panel demontujemy bardzo łatwo, wystarczy

podważyć go od strony hamulca ręcznego do góry i z

wyczuciem pociągnąć.

2.

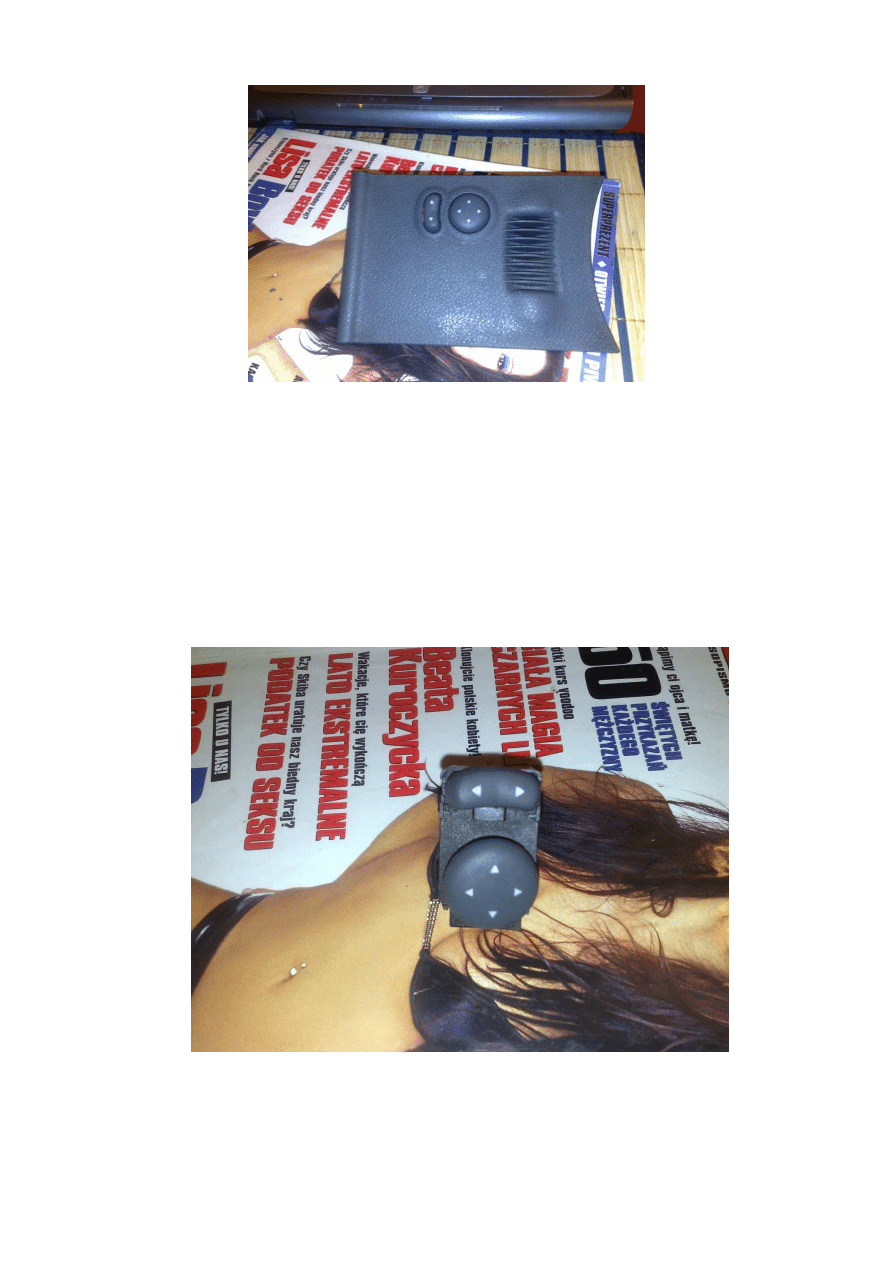

Mamy już wymontowany element w domy.

3.

Teraz czas na demontaż przycisków od sterowania El.

Lusterkami.

Do tego celu potrzebny nam będzie niewielki śrubokręt, którym

podważamy przyciski od dołu i po delikatnym podważeniu

odskoczy nam.

Tak wyglądają wyciągnięte przyciski.

4.

Następnie ściągamy okrągły przycisk, w tym celu należy

być ostrożnym by nie ułamać nóżki.

Podważamy przycisk biorąc mały śrubokręt i podważamy

przycisk delikatnie wypychając go do góry, a następnie

pomagamy sobie palcami.

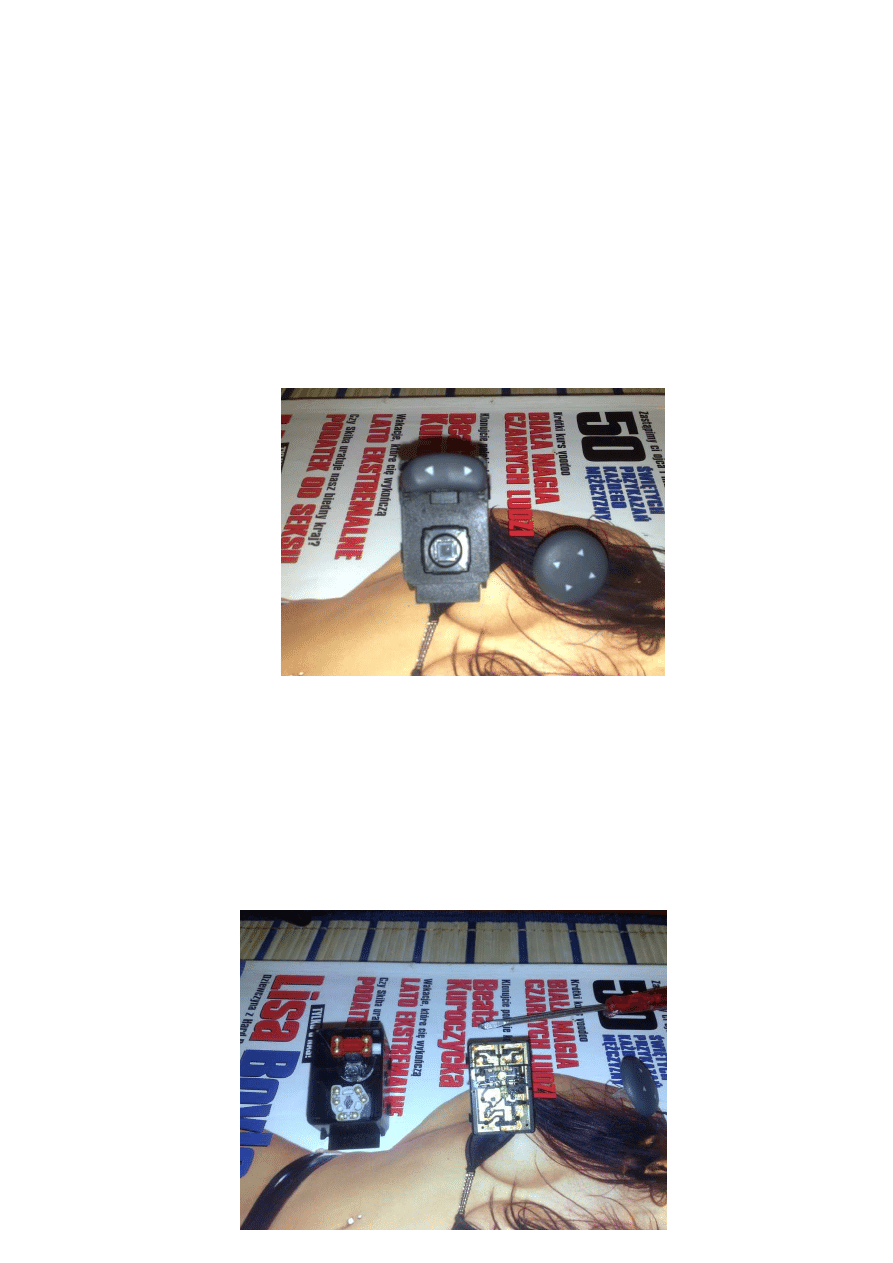

I mamy już wyciągnięty przycisk.

Pod przyciskiem znajduję się gumowa uszczelka, należy o niej

pamiętać przy składaniu.

5.

Teraz demontujemy dolny element ( plastik ) na którym

znajduje się płytka z diodami.

Element ten trzyma się na 4 zaczepy, które wystarczy

podważyć i drugim mniejszym śrubokrętem podważyć.

Tak wygląda to po zabiegu ☺

☺

☺

☺

6.

Gdy już po oglądamy jak to wygląda ;) bierzemy się za

wylutowanie diód. Diody seryjne mają 3mm i takie same

kupujemy by wmontować.

Bierzemy lutownice w dłoń i do dzieła ☺

☺

☺

☺

7.

Gdy już wylutujemy diody, należy pamiętać by w naszych

diodach ( niebieskie, czerwone lub żółte ) tak samo

uformować nóżki.

UWAGA!

Należy pamiętać, że diody są polutowane równolegle,

i należy tak samo je przylutować do płytki.

8.

Po uformowaniu nóżek, bierzemy się za lutowanie diód do

płytki, odwrotna czynność wylutowania pkt.6.

Poczym sprawdzamy czy diody świecą.

9.

Następnie składamy wszystko w całość, ostrożnie by

niczego nie połamać itp. Należy również pamiętać by

ostrożnie włożyć płytkę, ponieważ jedna z diód musi trafić

w otwór od podświetlenia przycisku od przełączania

lusterek. I pamiętajcie o gumowej uszczelce pod okrągłym

przyciskiem.

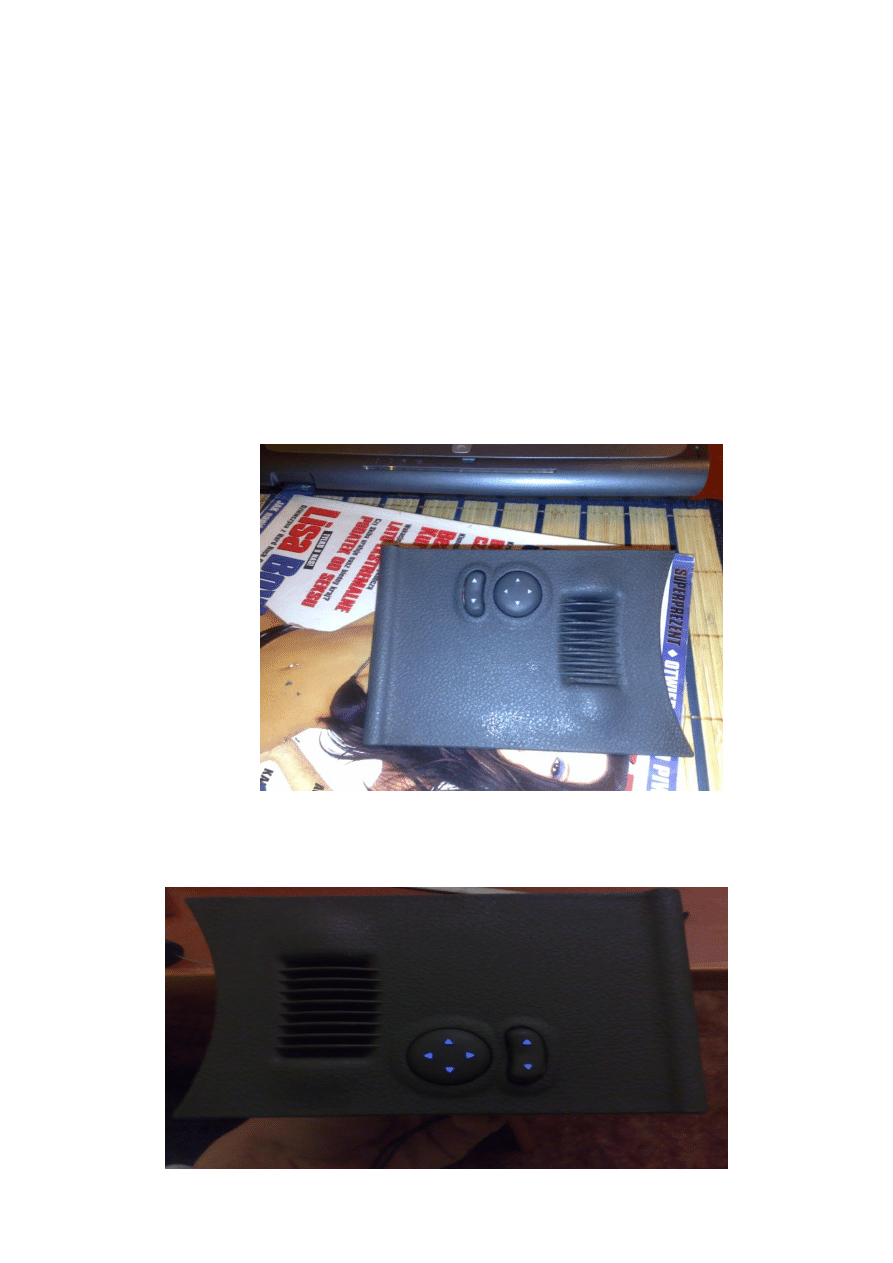

I mamy gotowy panel.

10.

Sprawdzamy jeszcze czy świeci wszystko jak należy.

11.

Jeśli wszystko tak jak chcieliśmy, zabieramy

nasz element do samochodu, podłączamy i

cieszymy się ☺

☺

☺

☺

12.

Ps. A inni nam zazdroszczą ;p

Stworzone przez „StRuS”

Wszystkie prawa co do zdjęć i opisu

zabronione, manual przygotowany i

opracowany dla BBTP
