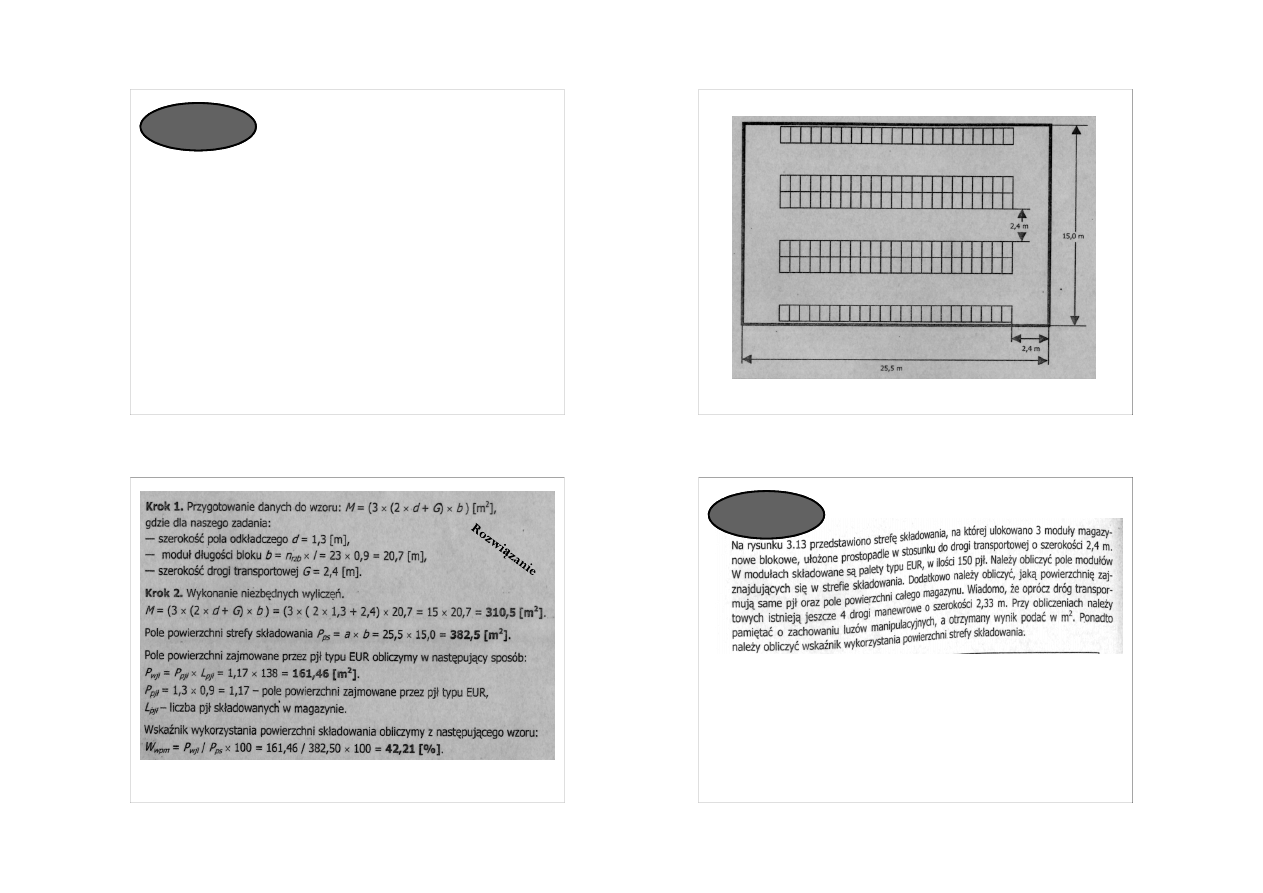

Przykład 1

Na rysunku przedstawiono strefę składowania, na której ulokowano moduły magazynowe ułożone
prostopadle w stosunku do dwóch dróg transportowych o szerokości 2,4 m. w tych modułach
składowane są palety typu EUR w ilości 138.

Należy obliczyć pole modułów znajdujących się w strefie składowania. Dodatkowo należy obliczyć,
jaką powierzchnię zajmują same pjł oraz pole powierzchni całego magazyn.

Wiemy również, ze oprócz dróg transportowych istnieją jeszcze dwie drogi manewrowe o
szerokości 2,4 m. Należy pamiętać przy obliczeniach o zachowaniu luzów manipulacyjnych, a otrzymany
wynik podać w m kw. Ponadto należy obliczyć wskaźnik wykorzystania powierzchni strefy
składowania.

Przykład 1

Odp. Pole powierzchni dla opisanego modułu wynosi 310,50 [m

2

]. Pole powierzchni strefy

składowania wynosi 382,50 [m

2

], a wskaźnik wykorzystania powierzchni składowania wynosi

42,21 [%]-

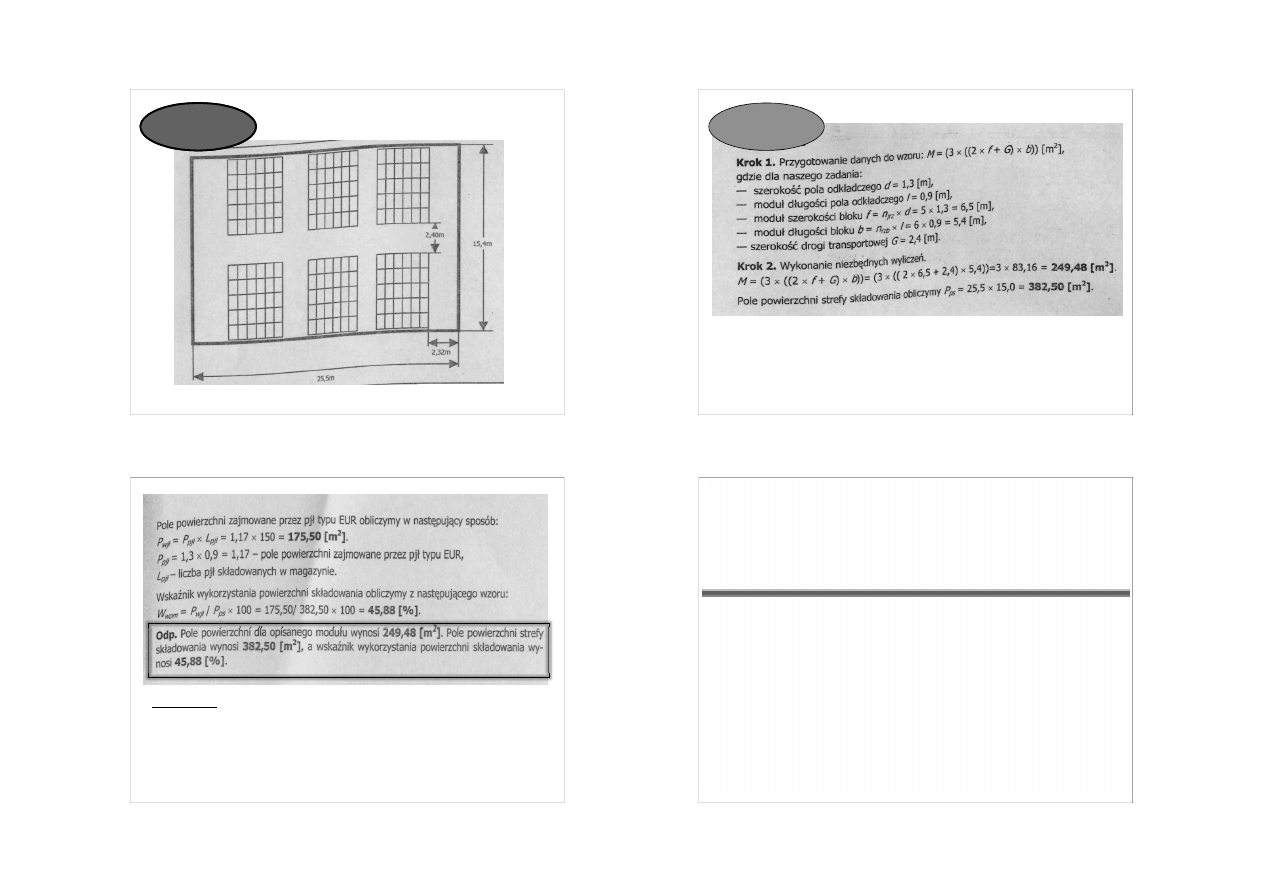

Przykład 2

2010-11-16

2

Rysunek 3.13

Rozwiązanie

Ć

wiczenie

Na podstawie przykładów można teoretycznie stwierdzić, że składowanie blokowe jest bardziej
efektywne od rzędowego.

Sprawdź, w którym przykładzie można zwiększyć wykorzystanie powierzchni i odpowiedz, czy
składowanie blokowe jest zawsze bardziej efektywne.

Ć

wiczenie A

Na podstawie przykładów oraz własnych przemyśleń określ, czy zawsze opłacalne jest
składowanie blokowe i co może warunkować wybór tej metody w gospodarce magazynowej.

Ć

wiczenie B

Mamy do dyspozycji magazyn o wymiarach 300 m x 250 m. Zaprojektuj
zagospodarowanie tego magazynu dla składowania blokowego oraz rzędowego,
wiedząc, że składowane są pjł o wymiarach 1000 mm x 1200 mm, a szerokość dróg
transportowych wynosi 2,4 m. Przy projektowaniu należy pamiętać o luzach
manipulacyjnych.

Zadanie domowe
