Kamil Lisowski gr. 8A

Sprawozdanie

Maszyny i Urządzenia Transportowe

1. Cel ćwiczenia:

Zapoznanie się z budową oraz sposobem oznaczenia lin stalowych.

2. Przebieg ćwiczenia:

Na podstawie próbek lin, należy podać nazwę liny, rodzaj oraz dokonać pomiaru średnicy
liny stalowej i na podstawie statystyki oszacować jej średnicę rzeczywistą.

3. Na ilustracji została pokazana lina stalowa zamknięta, Z zwita o oznaczeniu:

42S + 17H + 22 + 16 + 8/8 + 8 + IWS, co oznacza że lina składa się z:
•

42 drutów typy S,

•

17 par drutów typu H,

•

22 druty okrągłe,

•

16 drutów okrągłych,

•

na przemiennie po 8 drutów okrągłych o dwóch średnicach,

•

8 drutów okrągłych,

•

rdzeń typu IWS.

4. Pomiar średnicy:

Lp d [mm] Lp d [mm] Lp d [mm]

Lp

d [mm]

1

35,3

6

35

11

35,2

16

35,18

2

35,2

7

35,1

12

35,1

17

35,2

3

35,4

8

35,18 13

35,2

d

śr

35,16

4

35,2

9

35,1

14

35

Odchylenie standardowe

0,1

5

35,1

10

35,1

15

35,2

5. Wnioski

Lina prawdopodobnie została wyprodukowana na średnicę 35 mm, jednak odcięcie jej jak i
niedokładność pomiaru, spowodowały że średnica jest wyższa niż zakładana, różnica
0,16 mm jednak nie jest znaczna, można więc uznać że lina podczas eksploatacji nie
zmieniła swoich wymiarów.

34,95

35

35,05

35,1

35,15

35,2

35,25

35,3

35,35

35,4

35,45

0

0,5

1

1,5

2

2,5

3

3,5

4

4,5

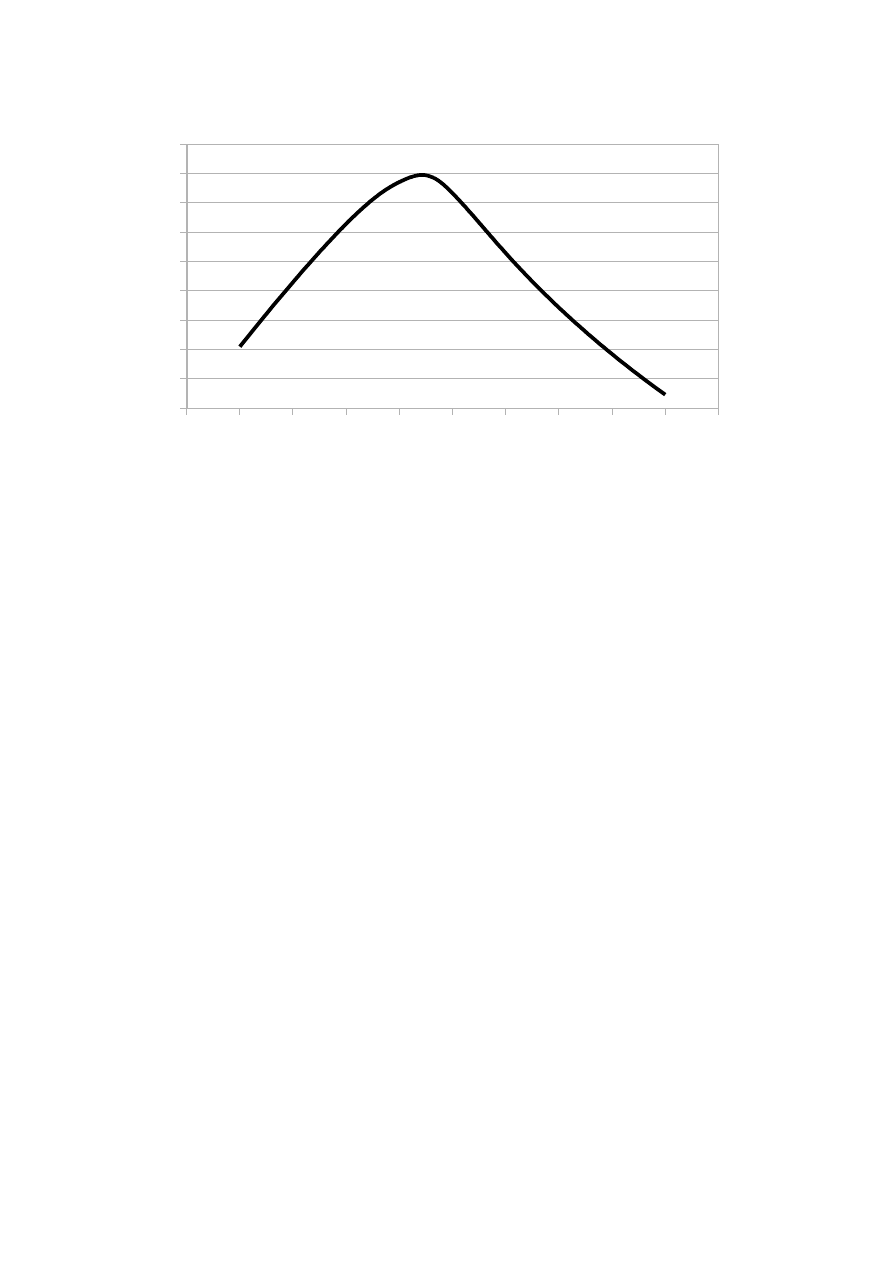

Krzywa Gaussa

d [mm]
