Wodociągi

Zadania i elementy składowe

wodociągu

Podział

Wodociąg to inaczej system zaopatrzenia w
wodę.

Pod pojęciem systemu zaopatrzenia w
wodę rozumie się zespół urządzeń służących
do jej ujmowania, uzdatniania a następnie
doprowadzania do poszczególnych
odbiorców.

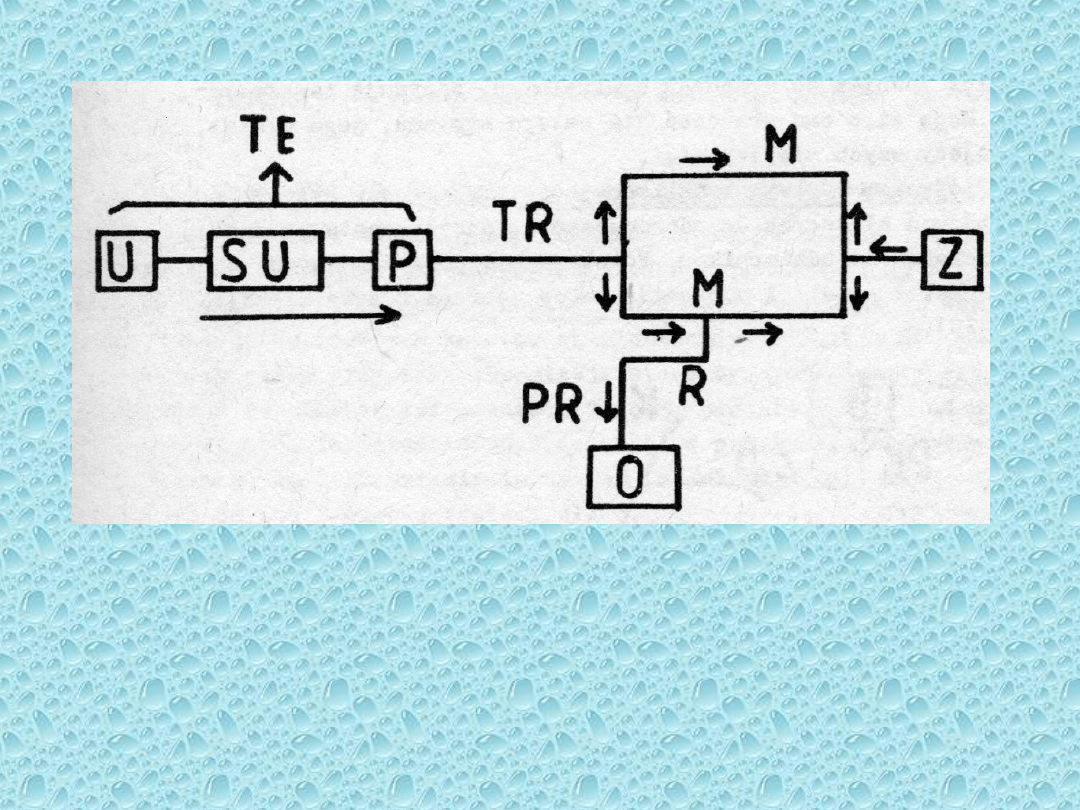

Schemat systemu zaopatrzenia w wodę

Poszczególne

elementy

systemu

wodociągowego, czyli systemu zaopatrzenia
w wodę, spełniają różnorodne funkcje
technologiczne. Wszystkie jednak powiązane
są wspólnym celem dostarczaniem wody
oraz zależnościami hydraulicznymi.

Użytkownikami wody dostarczanej przez
wodociąg jest ludność, rolnictwo, zakłady
przemysłowe, rekreacja i turystyka, zakłady
usługowe itp.

Wodociąg musi zapewnić
zaopatrzenie odbiorców w wodę:
• w niezbędnej ilości,
•o odpowiedniej jakości i
wymaganym ciśnieniu
•o każdej porze w ciągu założonego
okresu eksploatacji

Podział systemów wodociągowych

• Z punktu widzenia sposobu korzystania z wody
można wyróżnić:

-  system ogólnego przeznaczenia wody,

- system częściowo rozdzielczy (półrozdzielczy),

- system rozdzielczy.

• Z punktu widzenia zasięgu terytorialnego można
wyróżnić systemy:

- lokalny,

- centralny,

- grupowy,

- okręgowy (rejonowy),

Podział systemów wodociągowych

c.d.

• Z punktu widzenia struktury hydraulicznej można
wyróżnić:

- system grawitacyjny, pompowy lub mieszany

- system o jednym lub wielu źródłach zasilania

- systemy jedno- lub wielostrefowe

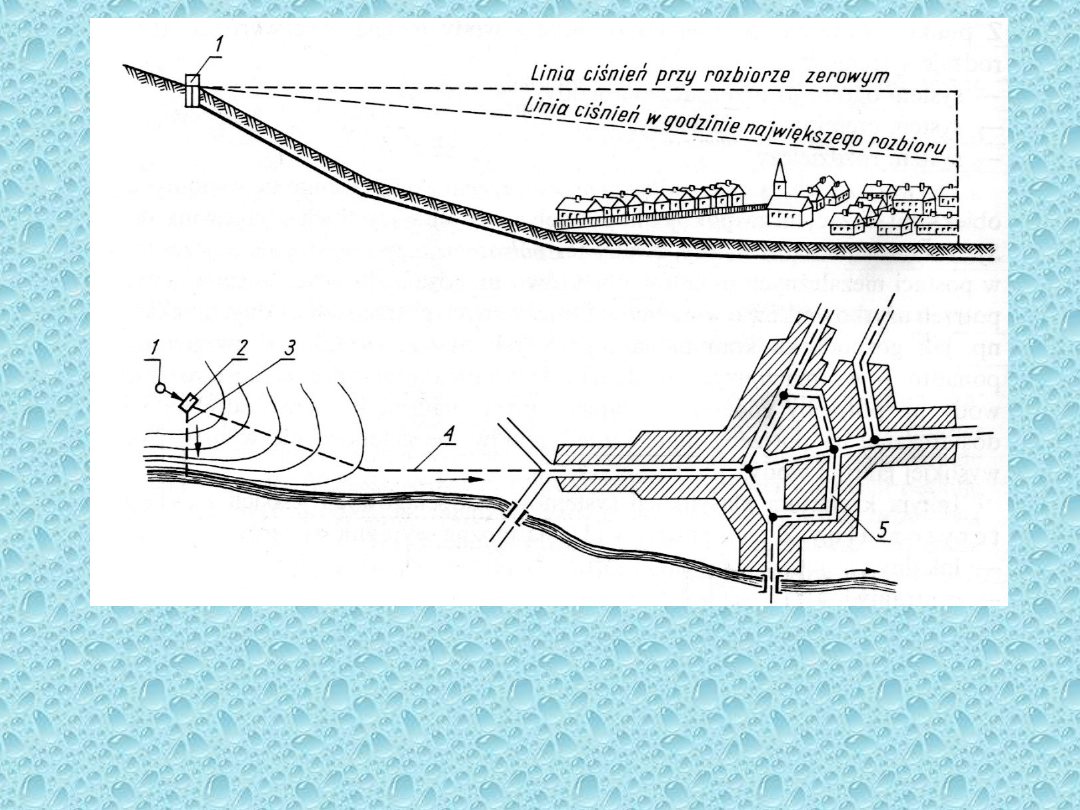

Schemat wodociągu grawitacyjnego

1 - ujecie, 2 - zbiornik, 3 - przelew, 4 - rurociąg magistralny, 5 -
sieć rozdzielcza

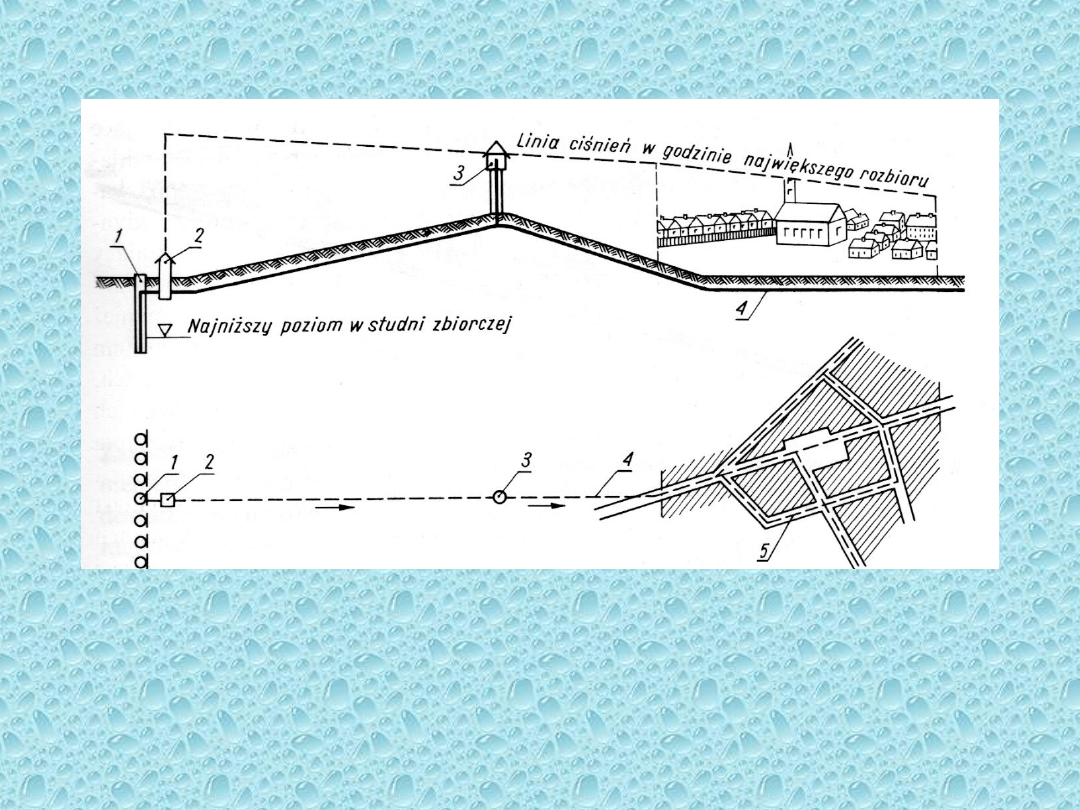

. Schemat wodociągu pompowego ze zbiornikiem
przepływowym

1 - ujęcie ze studnią zbiorczą, 2 - stacja pomp, 3 - zbiornik
przepływowy, 4 - rurociąg magistralny, 5 - sieć rozdzielcza

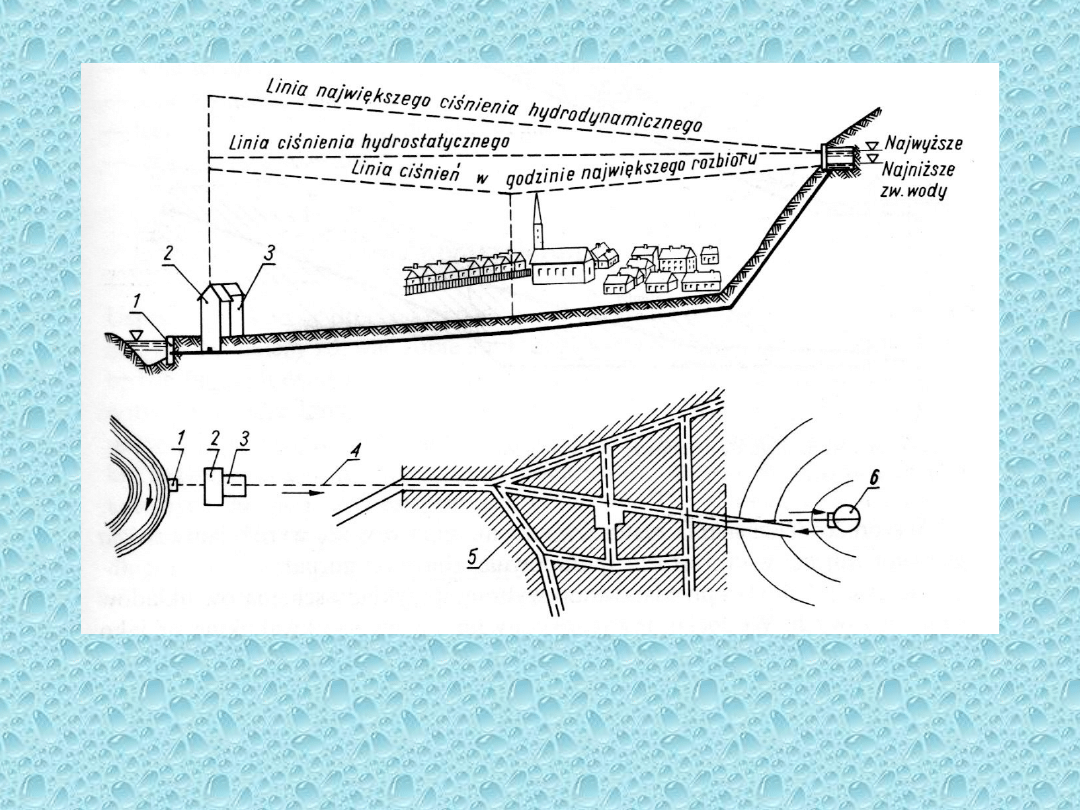

Schemat wodociągu pompowego ze zbiornikiem

końcowym

1 - ujęcie, 2 - stacja pomp, 3 - stacja uzdatniania wody, 4 - rurociąg

magistralny, 5 - sieć rozdzielcza, 6 - zbiornik końcowy

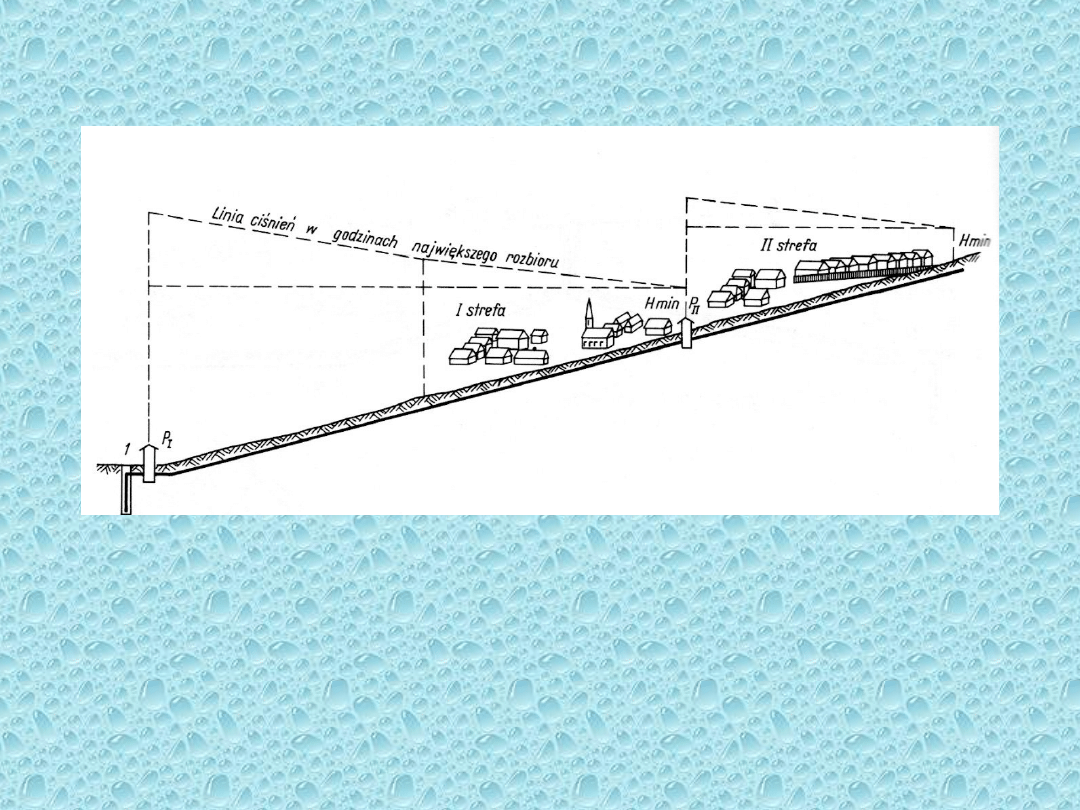

Schemat wodociągu dwustrefowego szeregowego

1 - ujęcie i studnia zbiorcza, P

I

- stacja pomp I strefy, P

II

- stacja pomp

II strefy

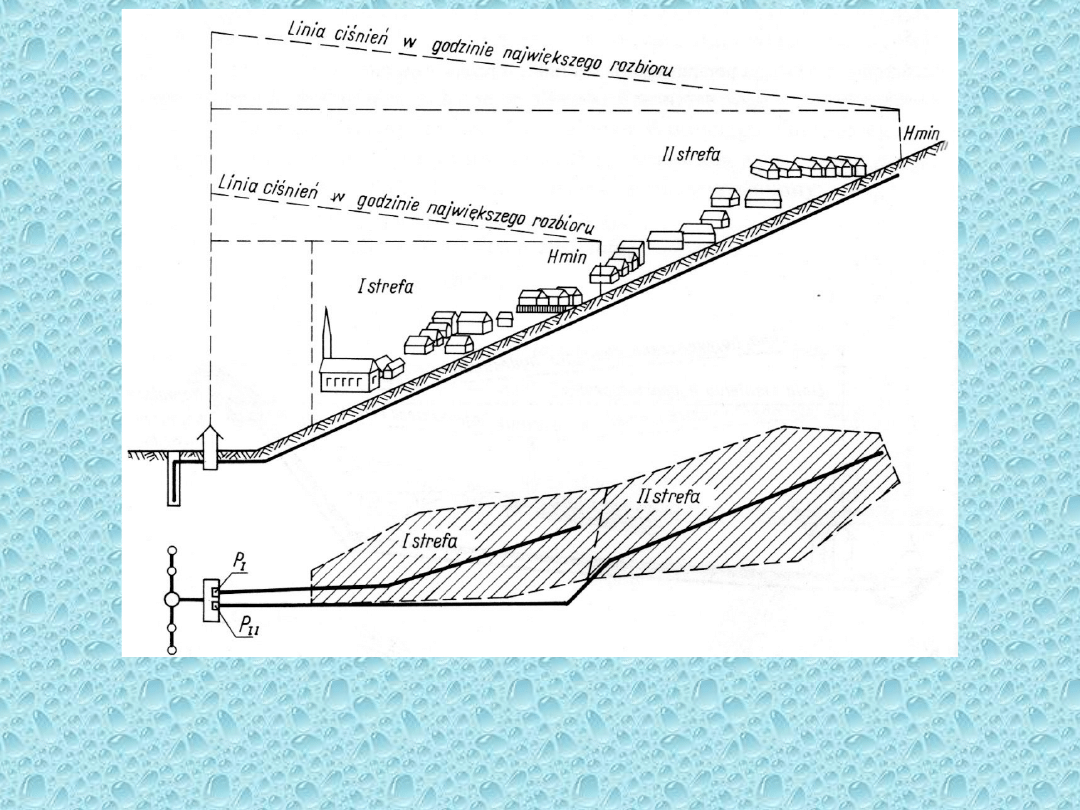

Schemat wodociągu dwustrefowego równoległego

P

I

- stacja pomp I strefy, P

II

- stacja pomp II strefy
