ICMP



ICMP (ang. Internet Control Message
Protocol) -internetowy protokół komunikatów
kontrolnych. Pełni przede wszystkim funkcję
kontroli transmisji w sieci. Jest
wykorzystywany w programach ping oraz
traceroute.

Ogólna zasada

(informacje o błędach)

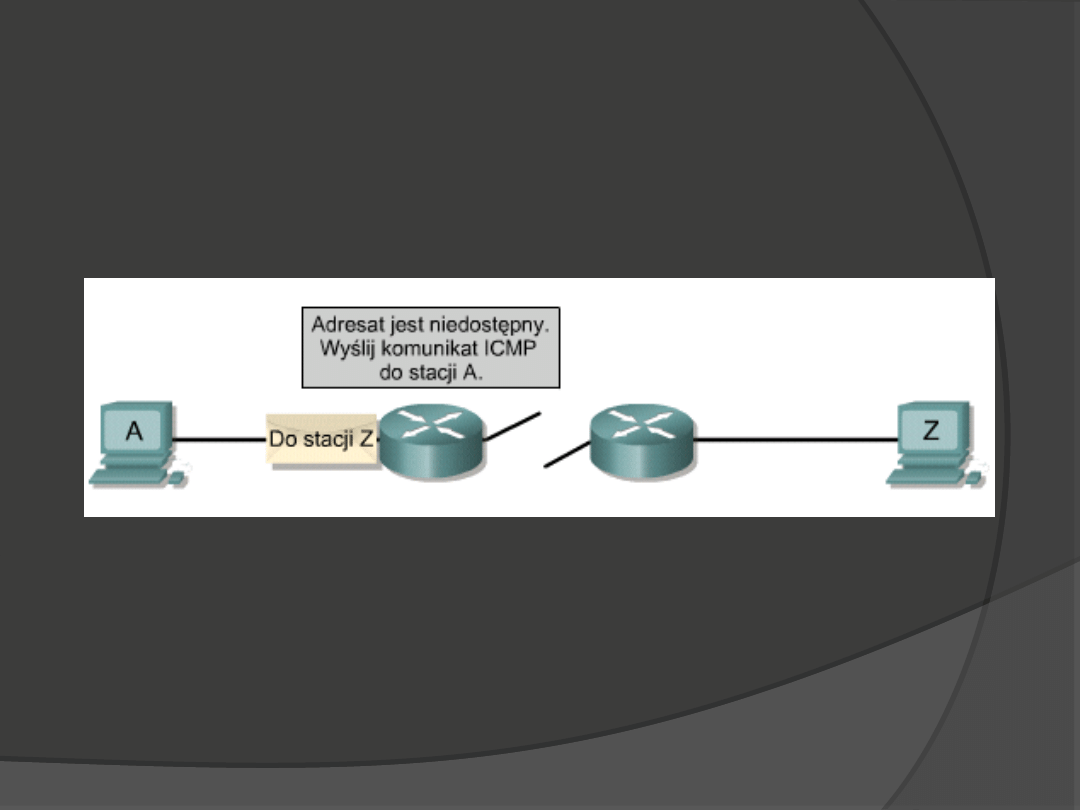

Jeśli router nie może dostarczyć pakietu IP
do odbiorcy zgłasza problem w postaci
komunikatu ICMP do nadawcy.

BUDOWA RAMKI ICMP



Nagłówki ICMP - ich zawartość zależy od dwu 8-

bitowych pól:



typ komunikatu



kod komunikatu danego typu



Na podstawie pierwszych 8-bajtów pakietu

obliczana jest jeszcze 16-bitowa suma

kontrolna.

TYP

KOD

SUMA KONTROLNA

Dane…

0

8

16

32

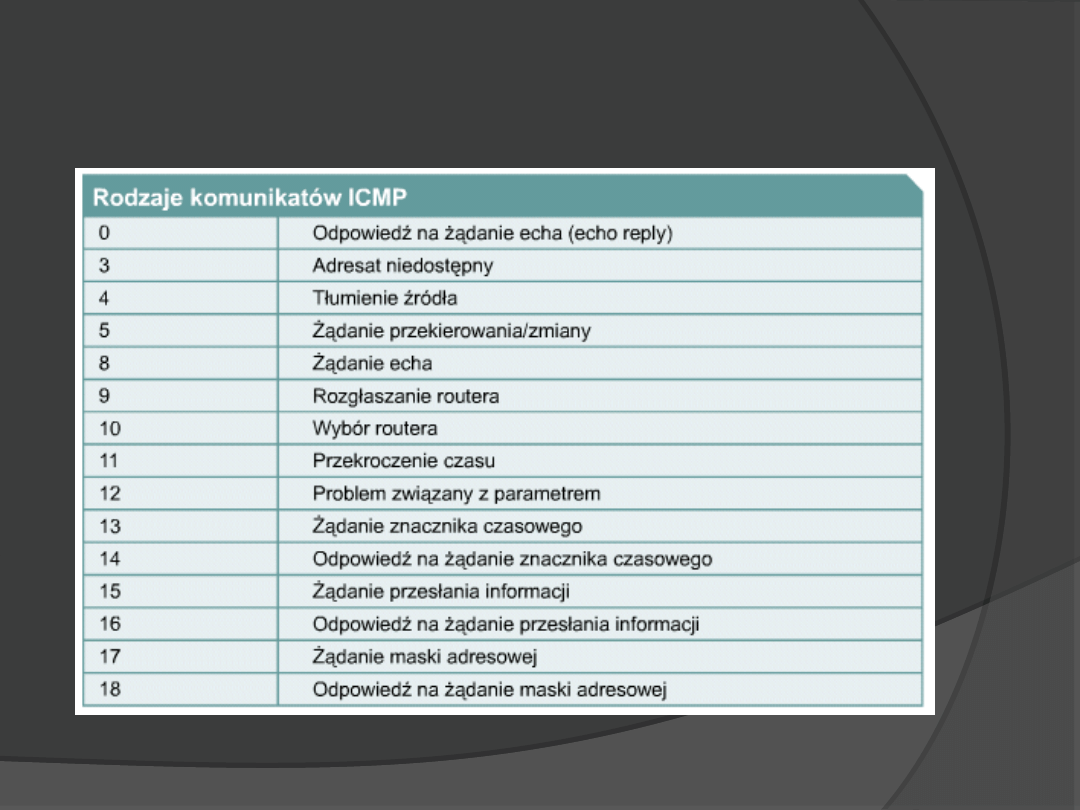

RODZAJE KOMUNIKATÓW
ICMP

Echo Reply



Echo Reply jest komunikatem
protokołu ICMP. Jest
wykorzystywany przez ping w celu
sprawdzenia działania połączenia
sieciowego.

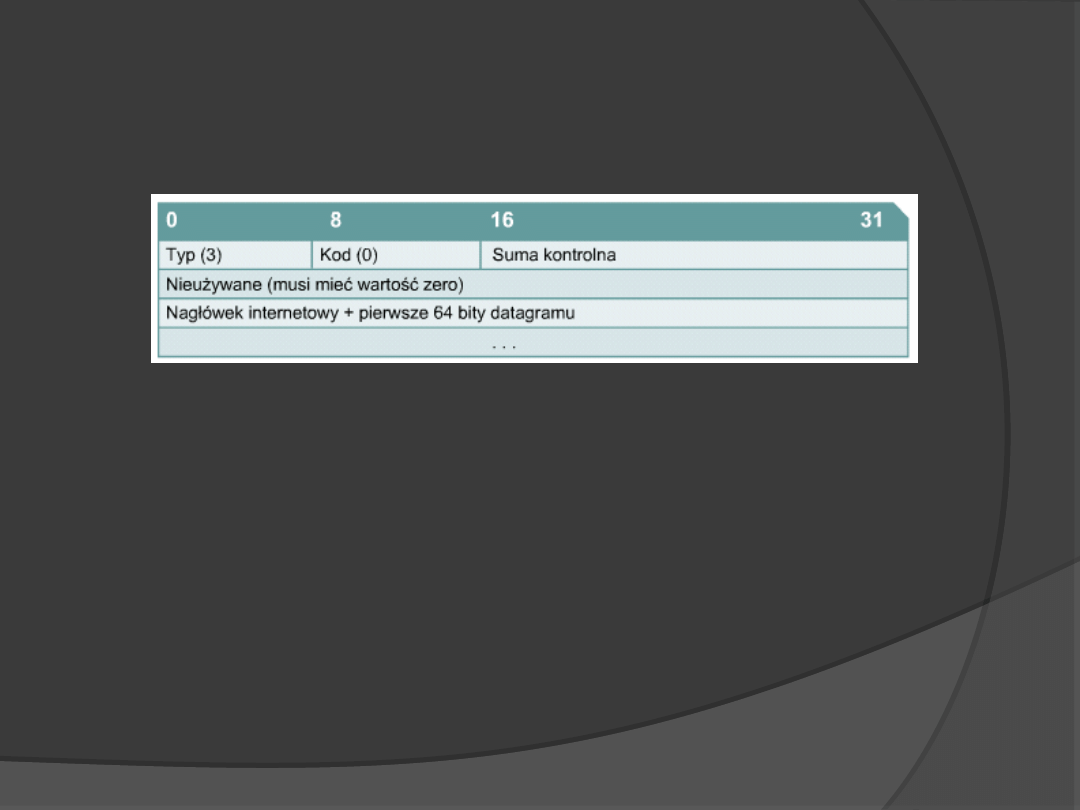

DESTINATION
UNREACHEABLE

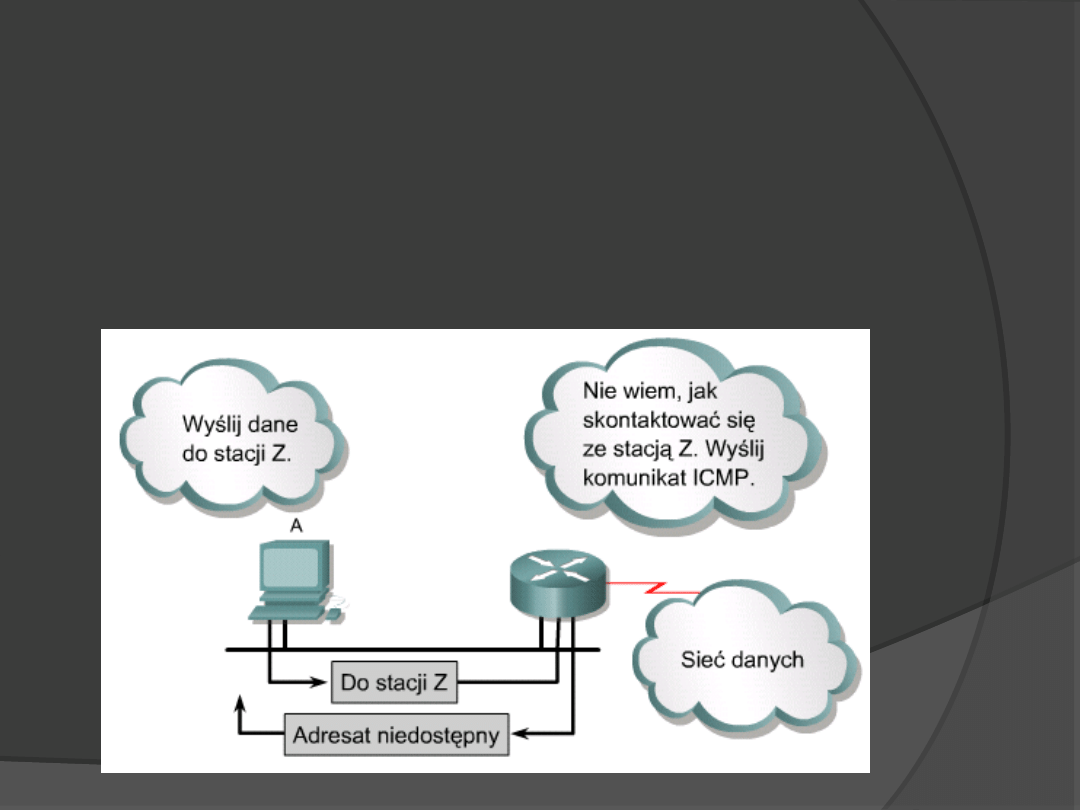

Destination unreacheable - wysyła
komunikat o niedostępnym adresacie.

SOURCE QUENCH



Komunikaty (tłumienia źródła) służą do

zarządzania pasmem. Router generuje

Source Quench gdy bufor kolejki jest

przepełniony lub dany host za szybko

przysyła pakiety. W takim przypadku

serwer odrzuca nadmiar pakietów i

informuje hosta aby zwolnił.

TIME EXCEED

Nieużywane– ignorowana i nie używana część

komunikatu

Nagłówek internetowy+ 64 bits - nagłówek

pakietu IP na który odsyłamy błąd oraz pierwsze

64 bity nagłówka wyższego protokołu, jeśli

protokół wyższej warstwy używa portów,

zakładamy, że numery portów będą ujęte w

tych danych. Dane te służą do określenia

procesu któremu należy przekazać błąd.

INFORMATION
REQUEST/REPLY



Information Request oznacza żądanie informacji,

a Information Reply - zwrot informacji.



Komunikat służył stacjom bezdyskowym do

otrzymywania informacji o własnym adresie IP.



Mechanizm ten jest przestarzały i nie używany.



Lepszym rozwiązaniem jest RARP, BOOTP, DHCP.

ADDRESS MASK
REQUEST/REPLY



Komunikat służy stacjom bezdyskowym do
otrzymania maski podsieci.



Tak jak i w poprzednim przypadku lepszym
rozwiązaniem są BOOTP i DHCP.

PING



Ping jest to określenie testu sprawdzania
straty wysyłanych pakietów.
Czyli wysyłamy paczkę danych do
określonego (wybranego) serwera i
nasłuchujemy kiedy zyskamy odpowiedź i
czy cały pakiet doszedł bez strat.

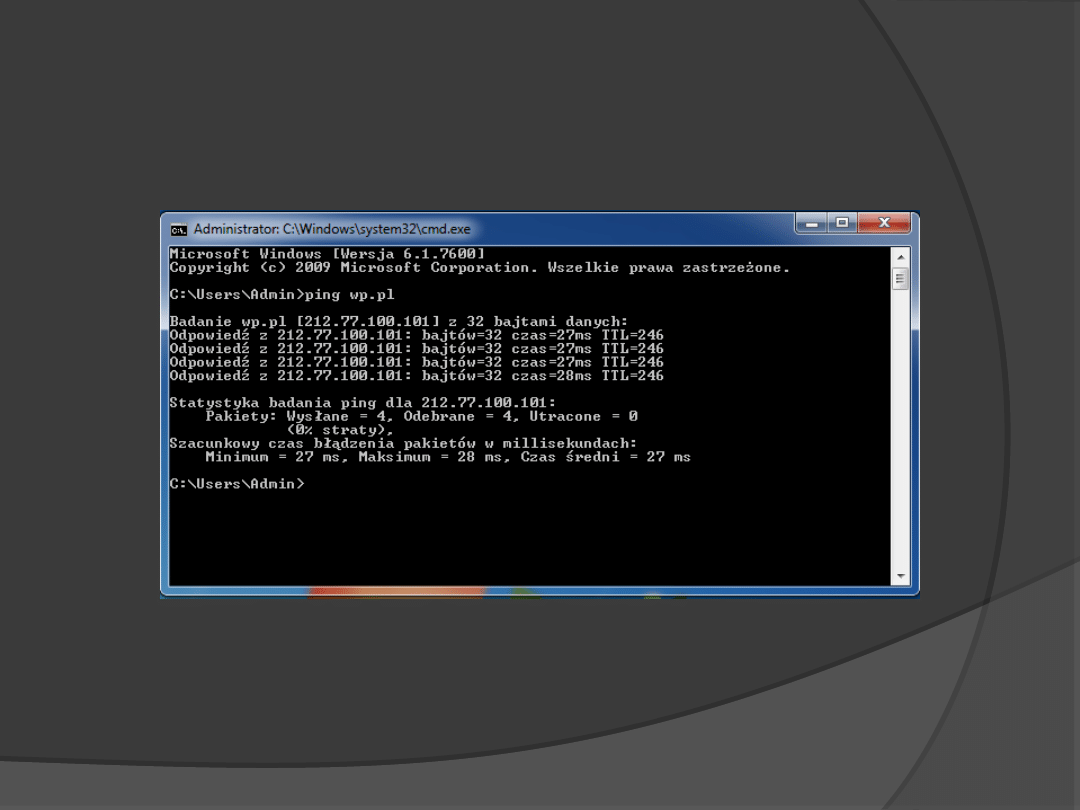

Podstawowy test ping polega na wysłaniu 4
paczek danych i obserwowaniu odpowiedzi.

POLECENIE PING

TRACERT
(TRACEROUTE)



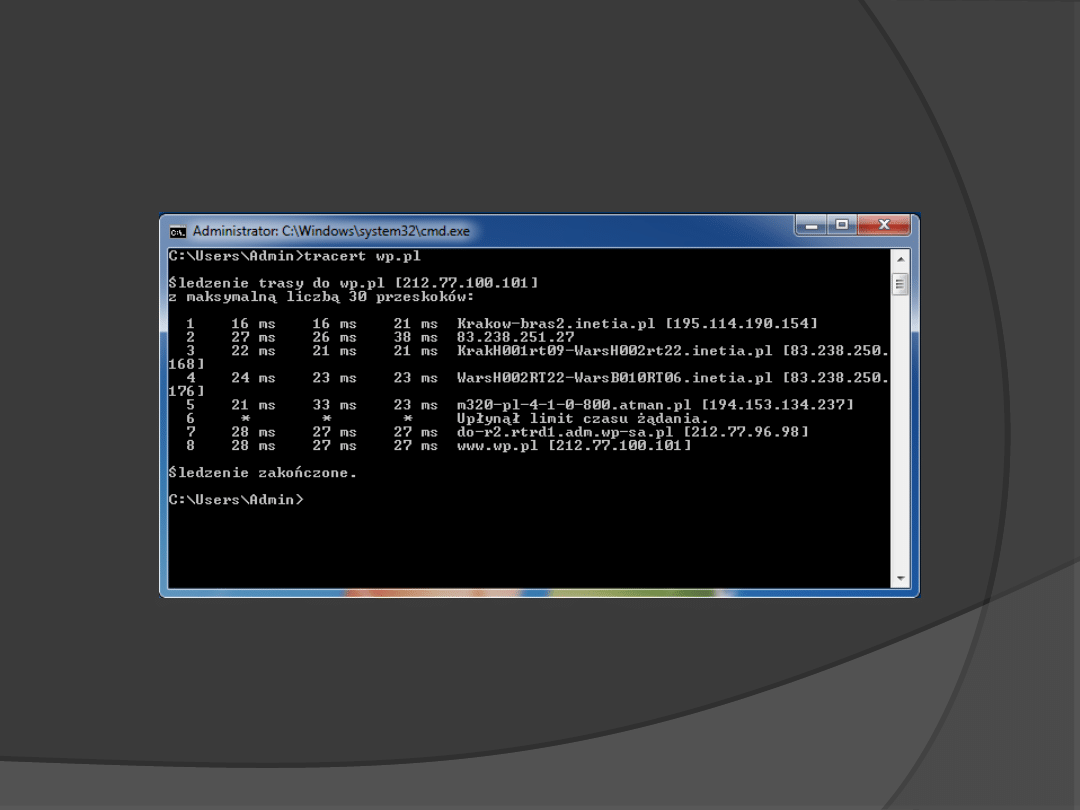

Tracert - pokazuje trasę, po której pakiet
porusza się do miejsca przeznaczenia.

POLECENIE TRACERT
