Biomechanika

inzynierska

Kamery termowizyjne oraz ich

zastosowanie w medycynie

Rafał Pradelok

AiR AB4 Zaoczne

Termowizja

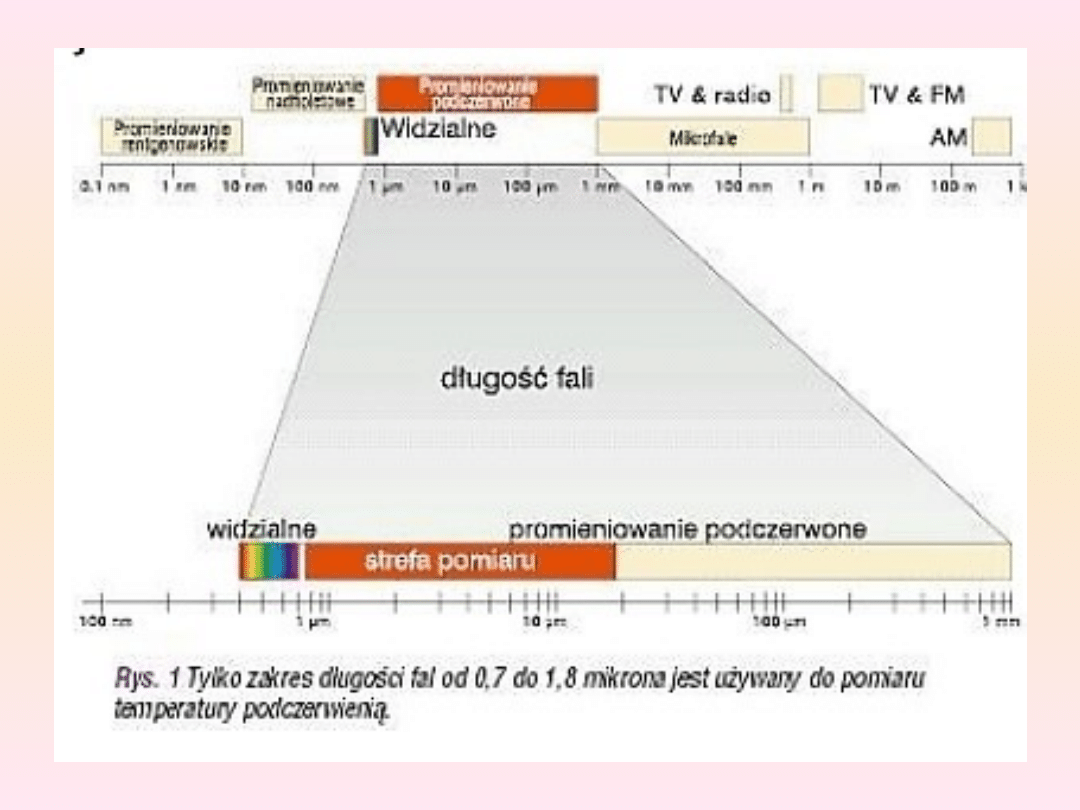

Każde ciało którego temperatura jest wyższa

od zera bezwzględnego, w wyniku pobudzenia

termicznego cząstek materii emituje

promieniowanie cieplne w postaci fali

elektromagnetycznej o długości fali w zakresie

λ ≈ 0,1 ÷ 100μm. Natężenie promieniowania

cieplnego zależy od własności fizycznych i

chemicznych ciała oraz od temperatury jego

powierzchni. Na emisję danego ciała nie

wpływa natomiast obecność i emisja innych

ciał.

Termowizja cd

Opis zjawisk fizycznych wymaga

zazwyczaj wprowadzenia szeregu założeń

upraszczających. W przypadku zjawisk

dotyczących promieniowania cieplnego,

dla lepszego ich zrozumienia

wprowadzono pojęcie ciała doskonale

czarnego, które w skrócie nazywa się

ciałem czarnym. Ciało czarne to obiekt,

który niezależnie od długości fali

pochłania całe padające na nie

promieniowanie.

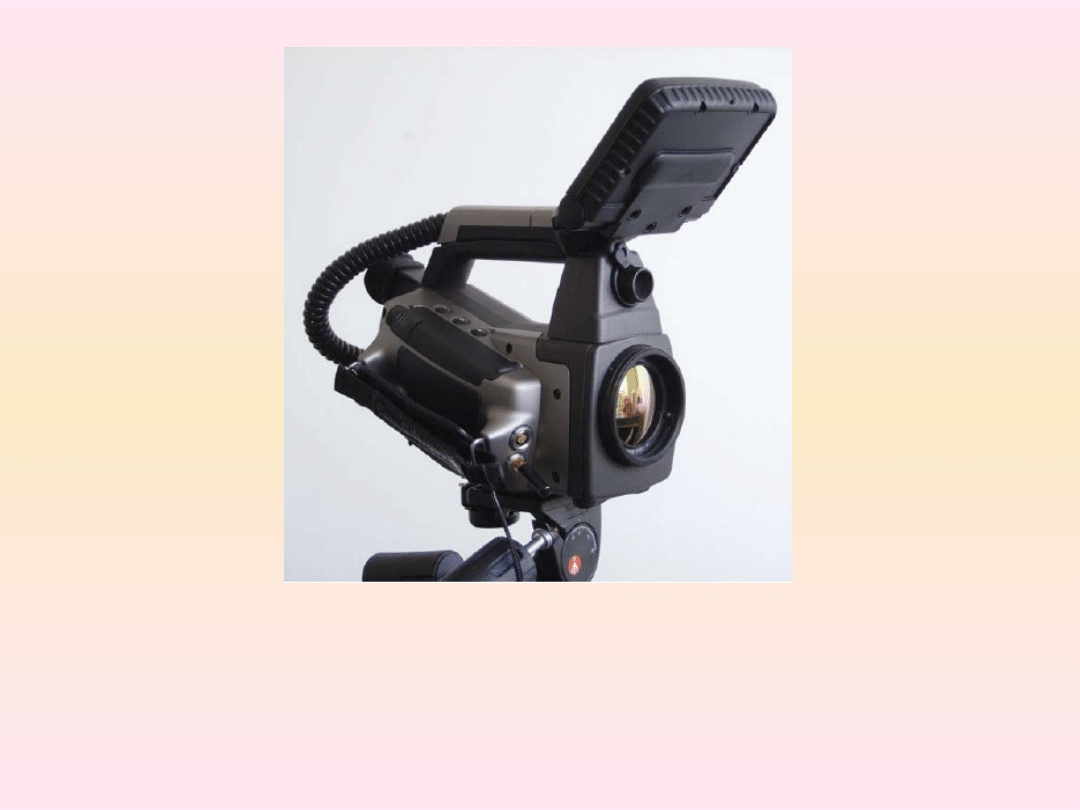

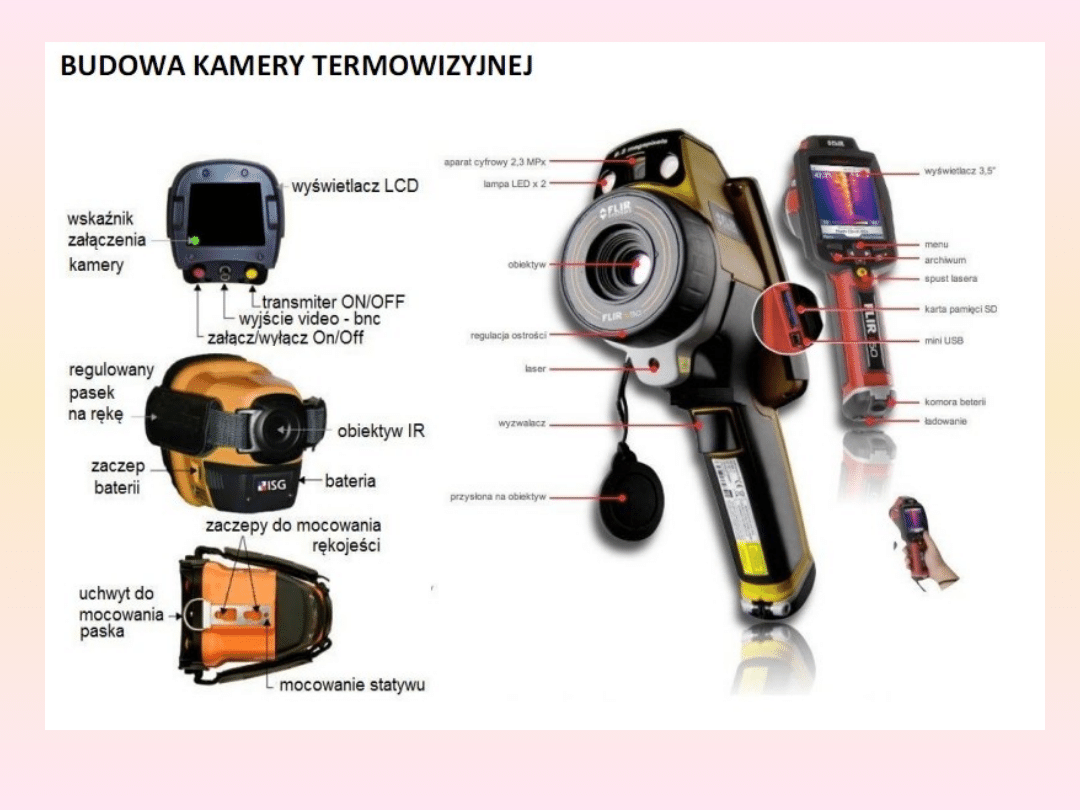

Kamera termowizyjna

Zakres mierzonej temperatury wynosi od -40 °C do 2000 °C z
dokładnością do ± 2 % odczytu lub ± 2°C.

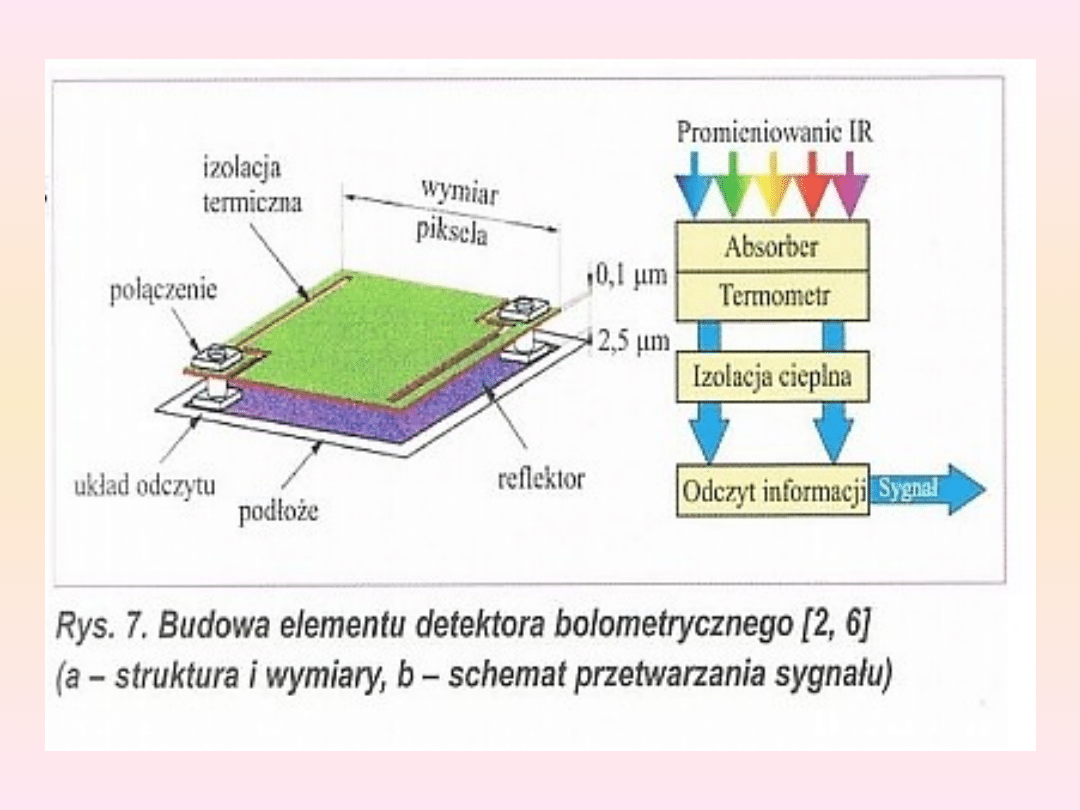

ZASADA DZIAŁANIA

Obiekt o temperaturze powyżej zera

bezwzględnego jest źródłem promieniowania w

paśmie podczerwieni, a jego intensywność zależy

od temperatury i cech powierzchni ciała.

Aparatura termowizyjna jest odmianą telewizji

wrażliwej na fragment zakresy promieniowania

podczerwonego. Tworzenie obrazu polega na

rejestracji przez kamerę promieniowania

emitowanego przez obserwowany obiekt, a

następnie przetworzeniu na kolorową mapę

temperatur. System termowizyjny jest rodzajem

termometru, który pozwala mierzyć temperaturę

na odległość w wielu miejscach jednocześnie.

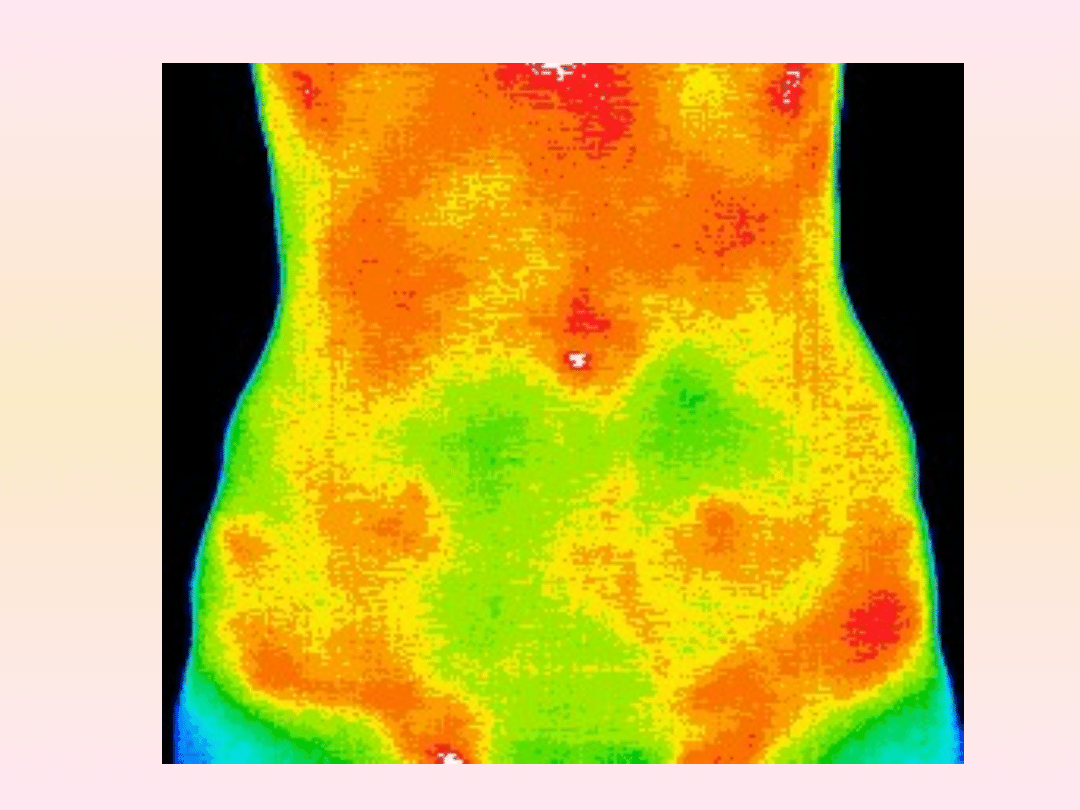

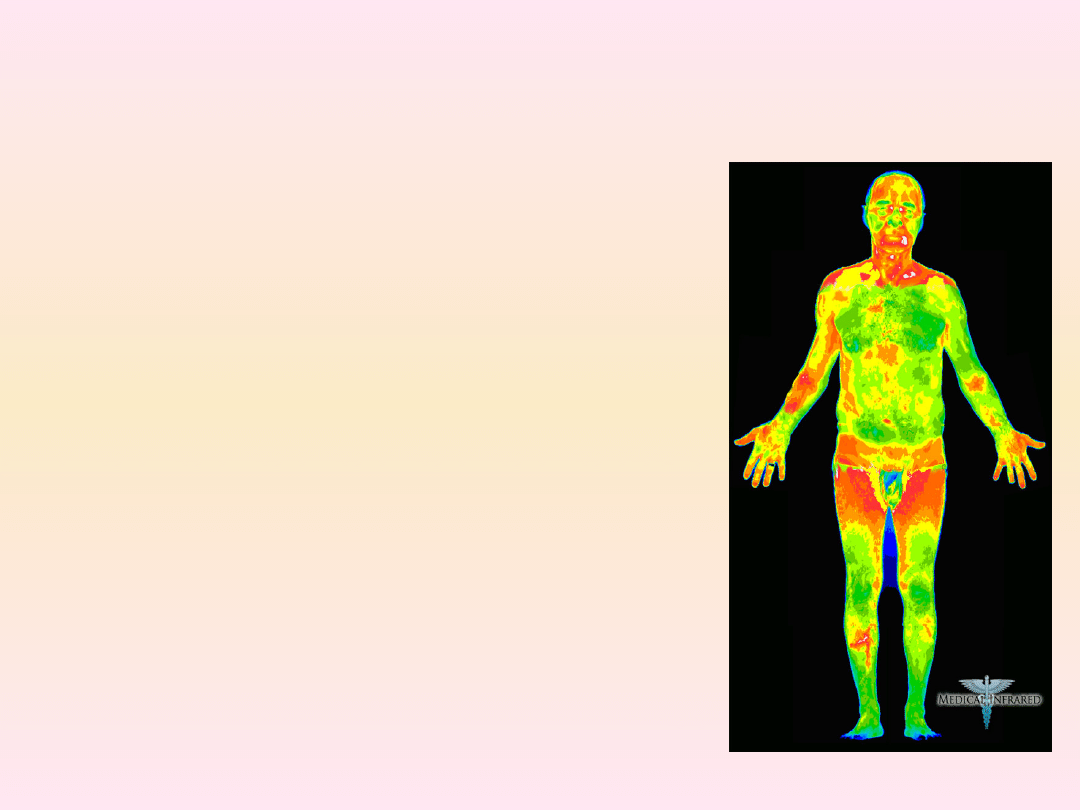

Termowizja w medycynie

Termowizja zastosowana może być do

diagnozowania/badań/operacjach :

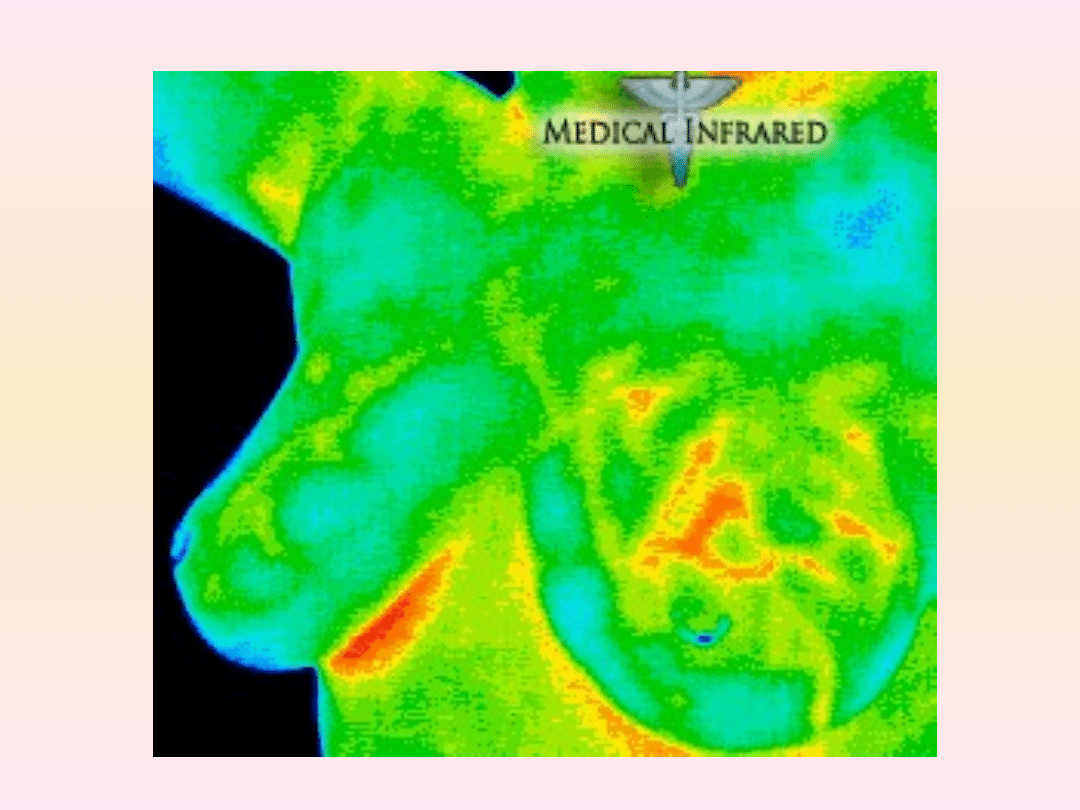

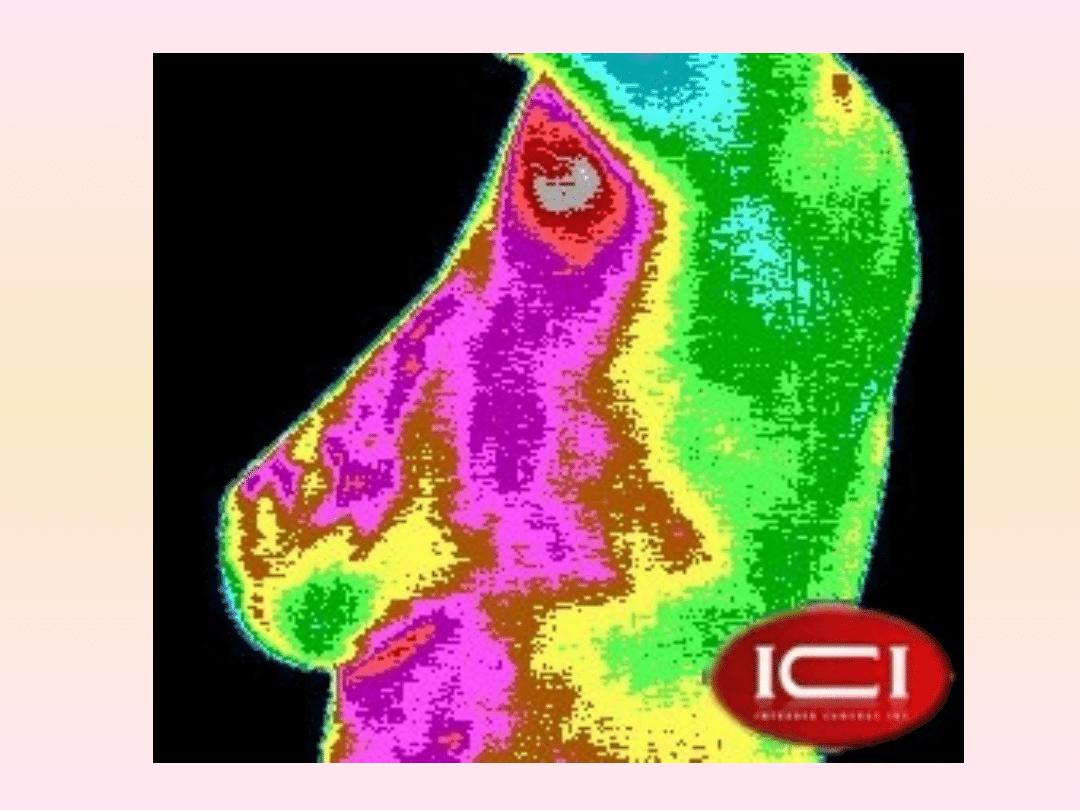

1. Raka piersi
2. Raka prostaty
3. Raka skóry
4. Bólów chronicznych
5. Badania przesiewowego rdzenia

kręgosłupa

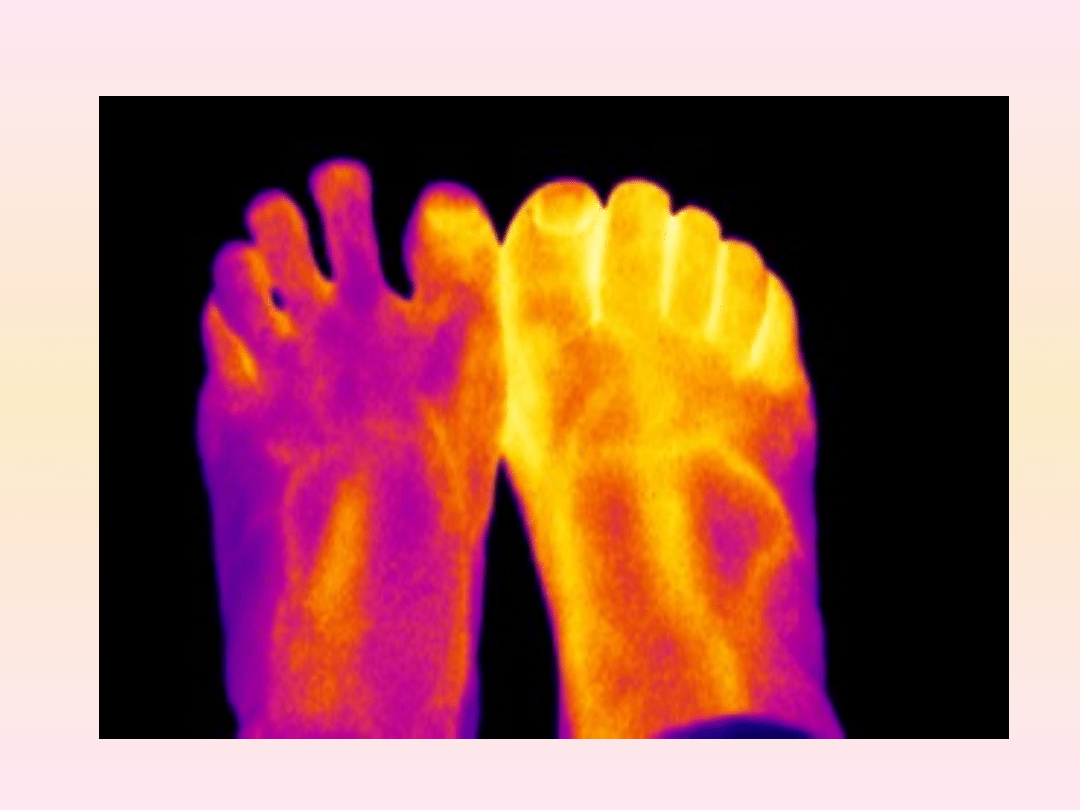

6. Badania naczyń krwionośnych
7. Badań chiropraktycznych
8. Operacjach na „otwartym sercu”
9. Określeniu stopnia poparzeń skóry
