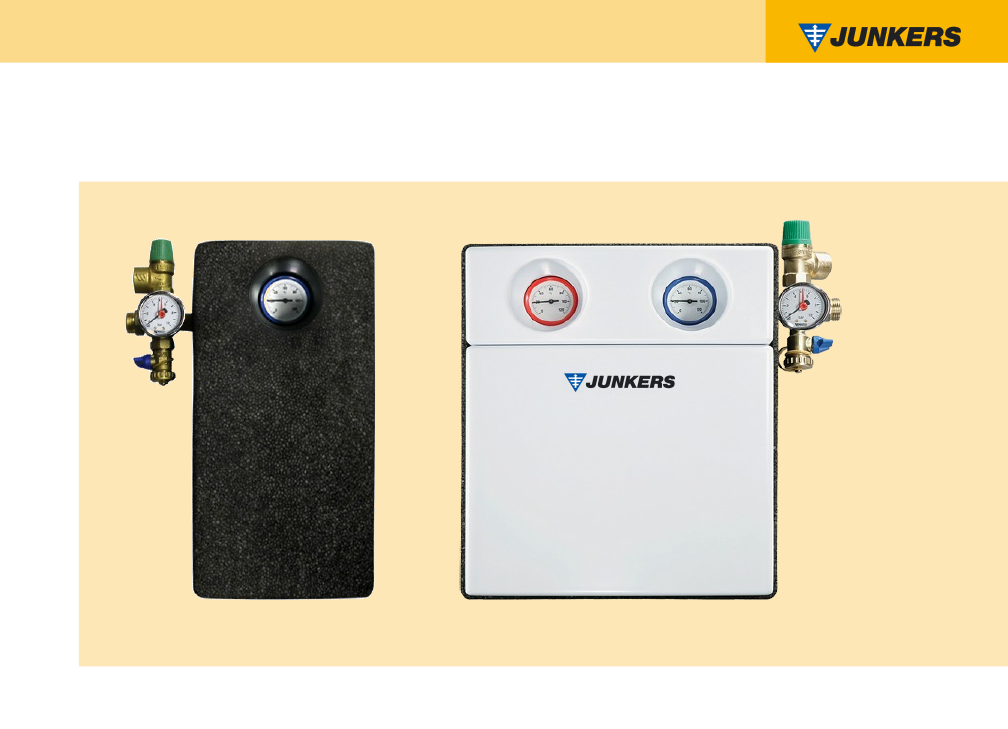

Grupy pompowe solarne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

2

Argumenty handlowe

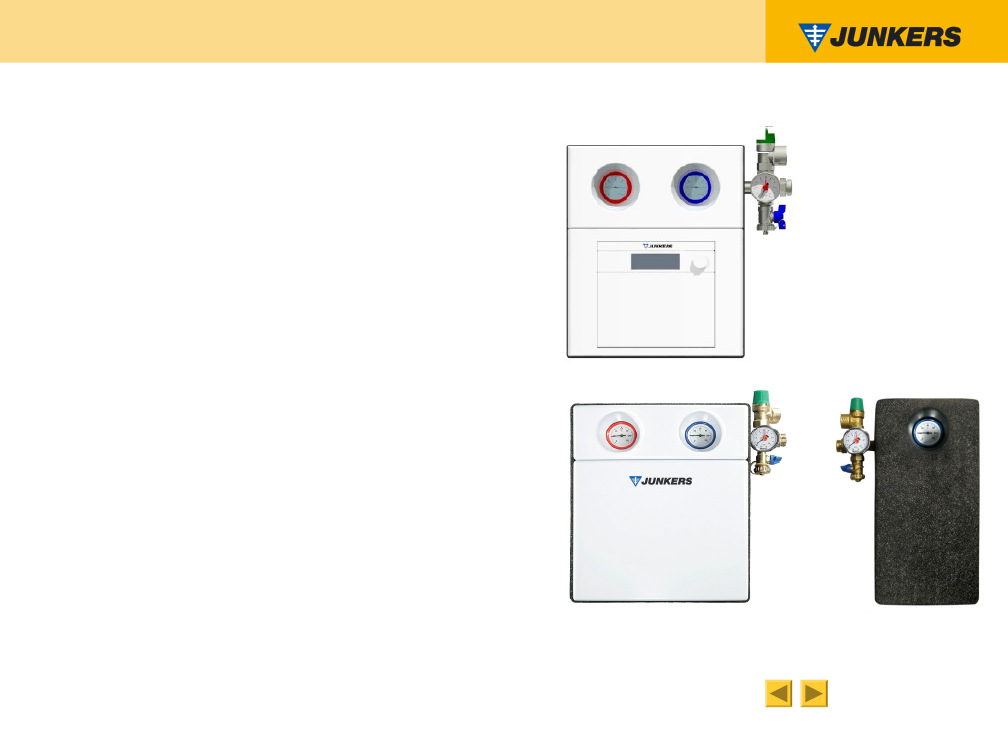

Grupy pompowe solarne:

• Regulator solarny zintegrowany
z grupą pompową AGS5/TDS100

• 2 typy grup pompowych:

- podwójna AGS5, AGS10
- pojedyncza AGS5E (do drugiego
pola kolektorów)

Charakterystyka produktu

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

3

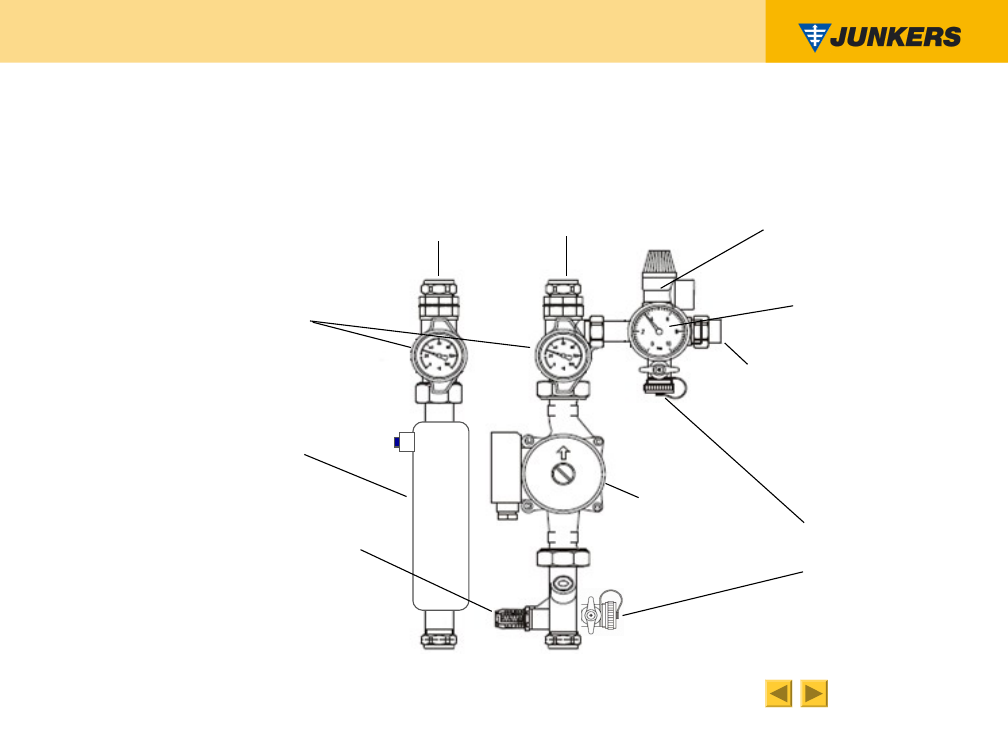

Budowa

Grupa pompowa solarna podwójna

zawory odcinające

zintegrowane z termometrami

oraz zaworami

antygrawitacyjnymi

podpięcie instalacji

podłączenia do pompy

napełniającej

regulator

przepływu

zawór bezpieczeństwa

6 bar

podłączenie do

naczynia

przeponowego

pompa

separator powietrza

z odpowietrznikiem

manometr

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

4

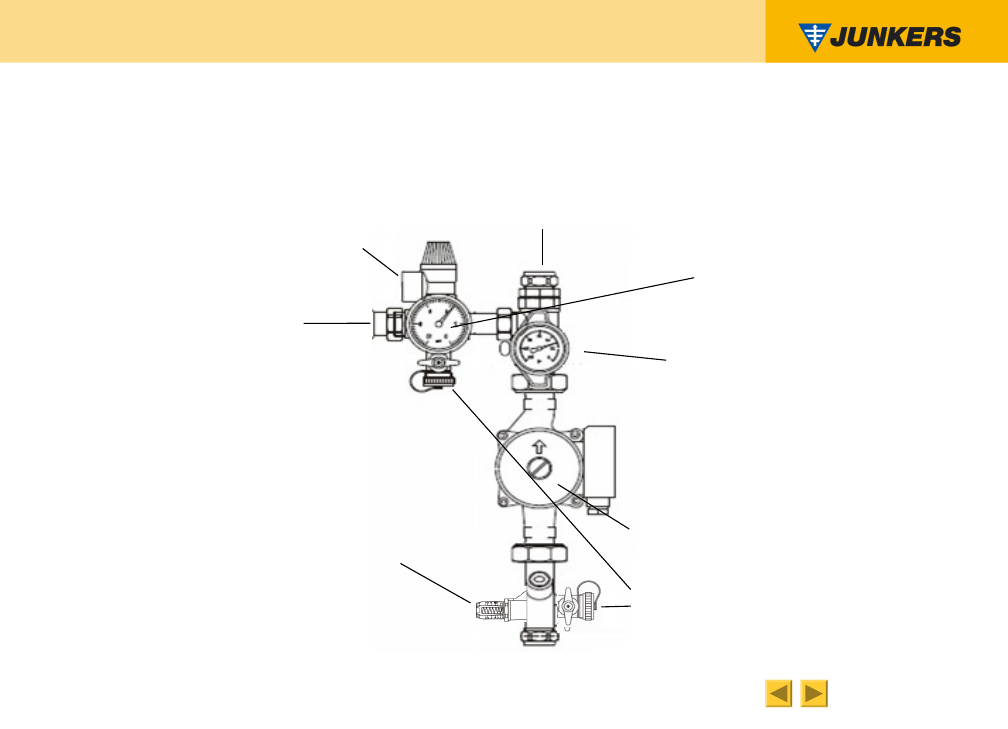

Budowa

Grupa pompowa solarna pojedyncza

zawór odcinający

zintegrowany z termometrem

oraz zaworem

antygrawitacyjnym

podpięcie instalacji

podłączenia do pompy

napełniającej

regulator przepływu

zawór bezpieczeństwa

6 bar

podłączenie do

naczynia przeponowego

pompa

manometr

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

5

Budowa

Elementy systemu

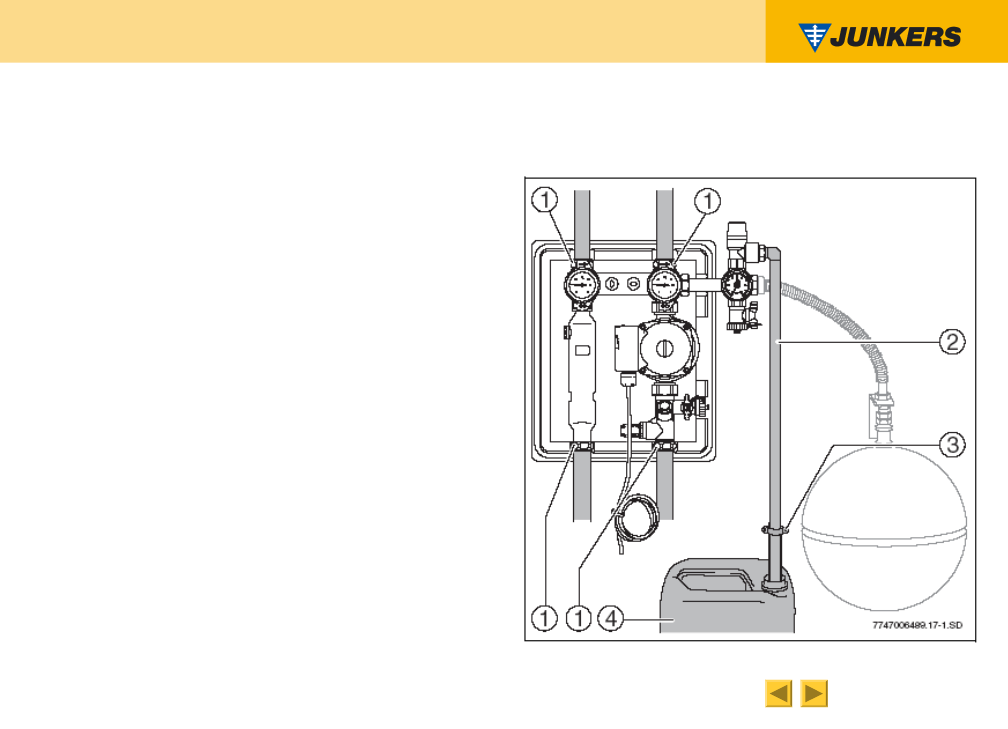

• Podłączanie naczynia

przeponowego

• Podłączenie pomiędzy zaworem

bezpieczeństwa i zbiornikiem z
czynnikiem solarnym powinno być
wykonane przez klienta (2)

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

6

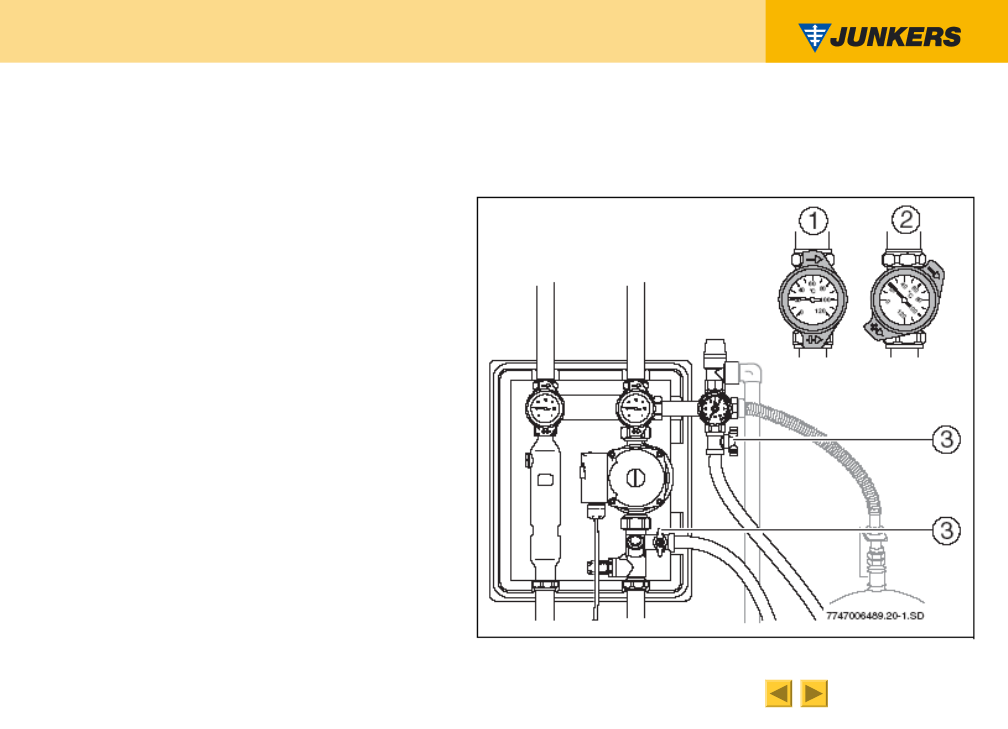

Napełnianie systemu

• Zawór odcinający zasilający

ustawić w pozycji otwartej pod
kątem 45° (2)

• Podłączenie pompy

napełniającej elektrycznej z
separatorem powietrza (3)

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

7

Schematy

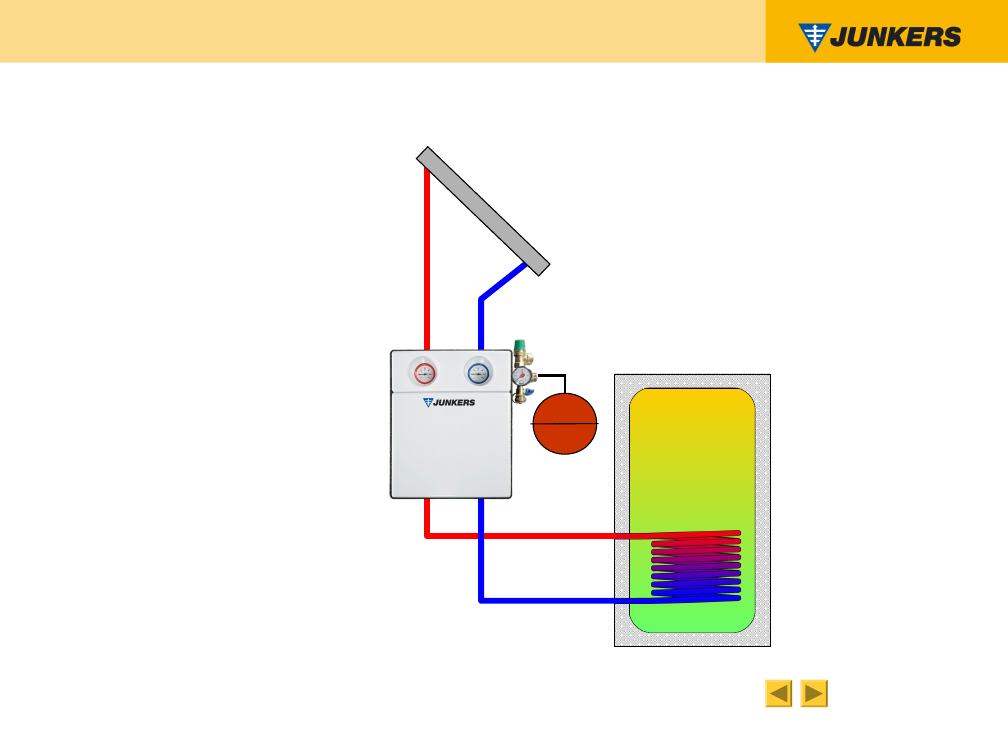

Hydraulika instalacji

system kolektorów

Grupa
pompowa
solarna
podwójna

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

8

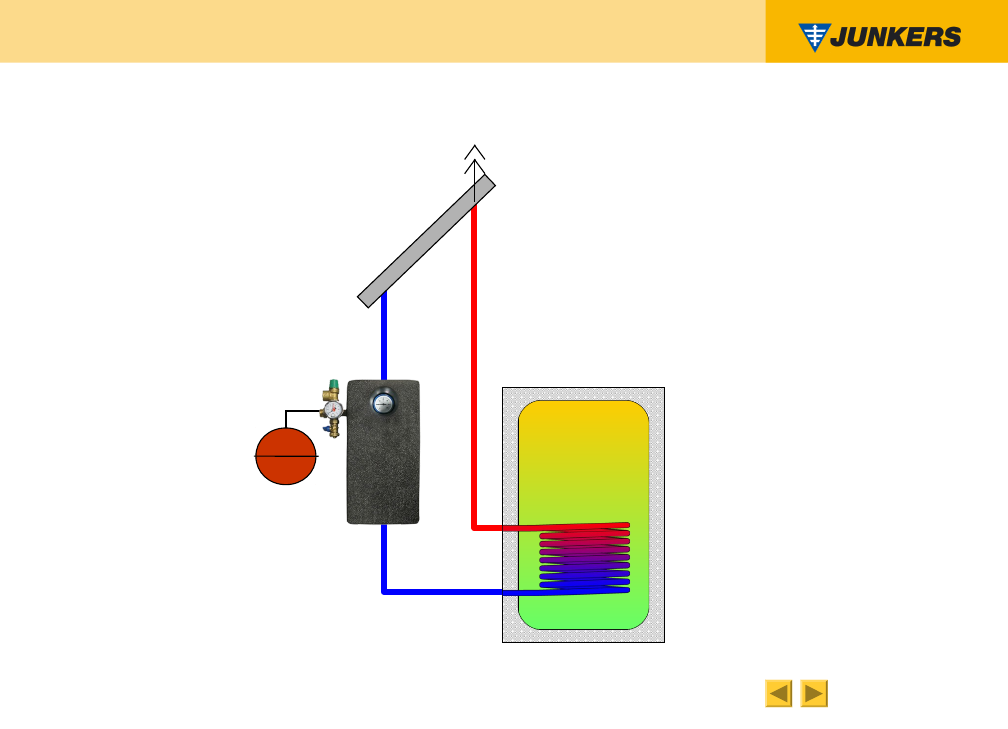

Schematy

Hydraulika instalacji

Grupa
pompowa
solarna
pojedyncza

system kolektorów

wymagany odpowietrznik !

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

9

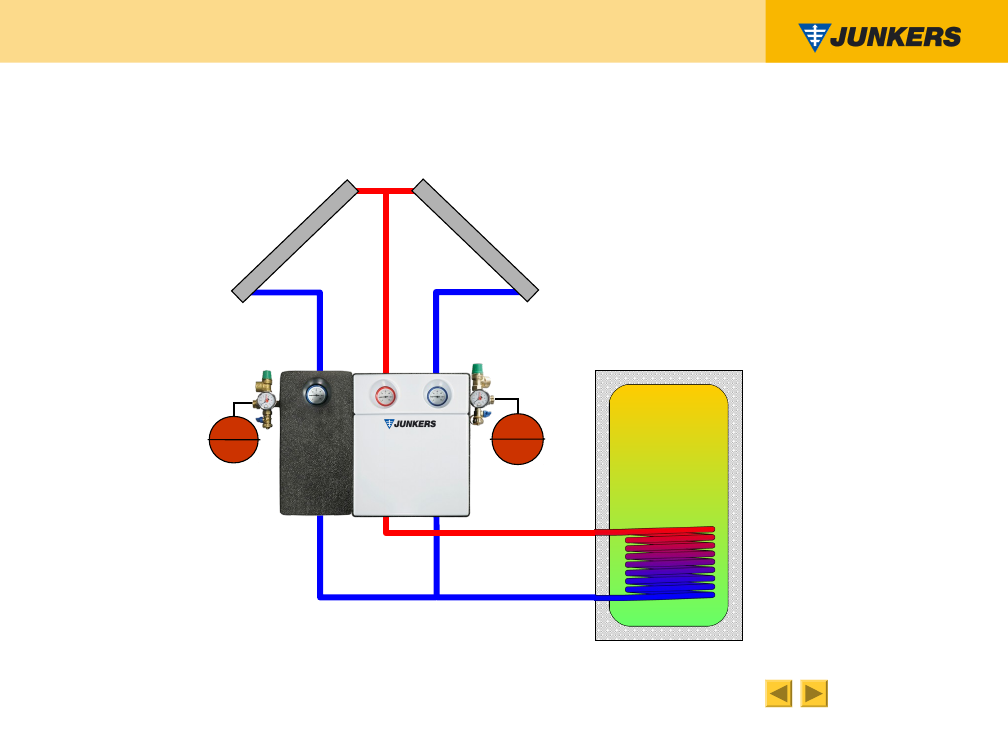

Schematy

Hydraulika instalacji

… z 2 polem kolektorów

grupa pompowa pojedyncza

razem z podwójną

2 grupa bezpieczeństwa

i 2 naczynie przeponowe

wymagane

do drugiego pola kolektorów

Dane techniczne

© BBT Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal
such as copying and passing on to third parties.

10

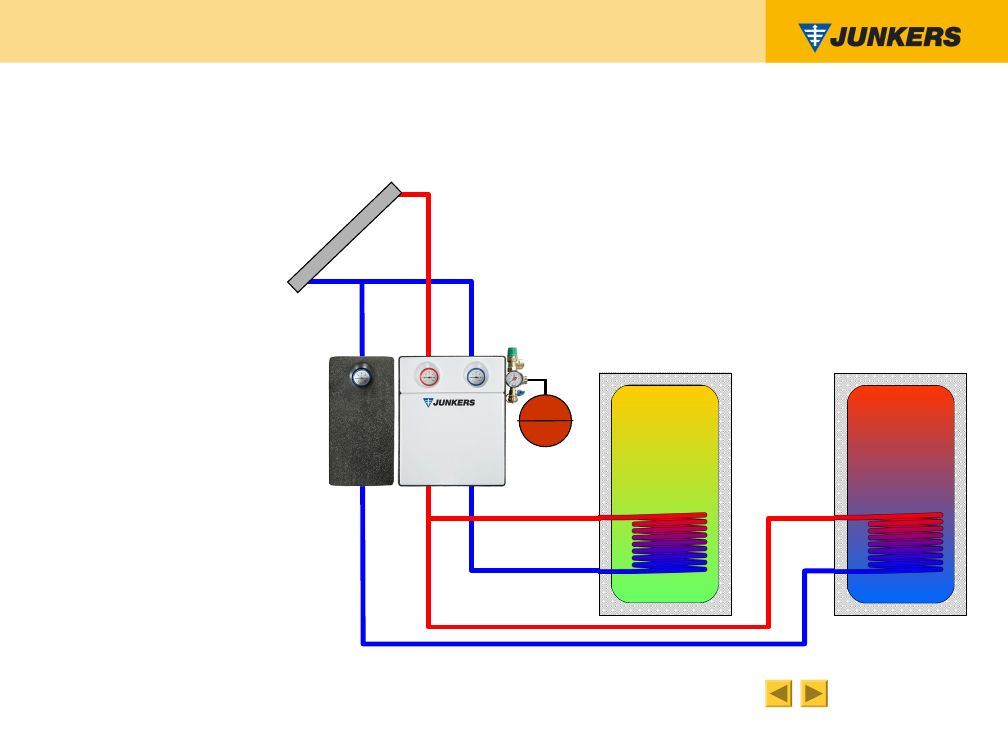

Schematy

Hydraulika instalacji

… z 2 odbiorcą ciepła

razem z 2 grupą pompową solarną

Grupa
bezpieczeństwa
jest zbędna przy
pojedynczej grupie
pompowej

Dane techniczne
