Rektyfikacja budynków:

Przyczyny:



lokalizacja na zboczu niecki



na granicy filara ochronnego



w rejonie uskoków



w granicach pól eksploatacyjnych

Dzieli się na dwie grupy:



podnoszenie części budowli znajdującej się zbyt

nisko – podnośniki



obniżanie części budowli znajdującej się zbyt

wysoko – obniżanie nośności podłoża

Do pierwszej grupy zaliczmy:



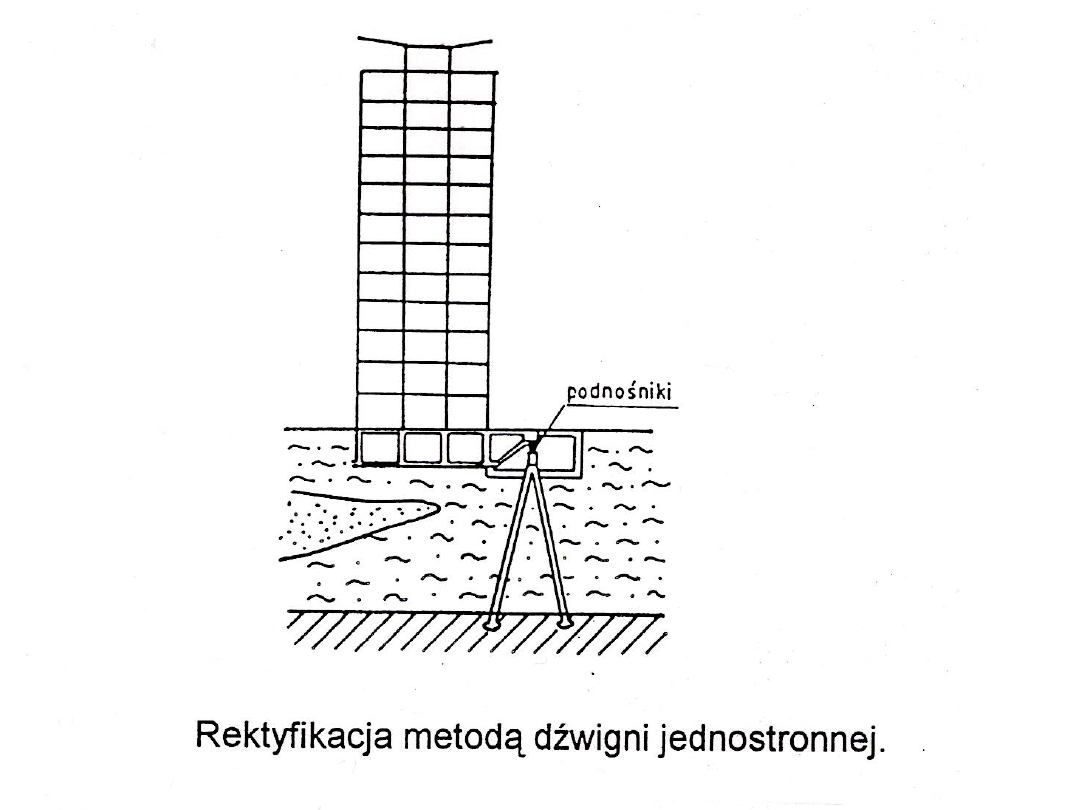

metodę dźwigni jednostronnej /podniesienie

nadmiernie obniżonej części + podkopanie/

Przykład:

13-sto kondygnacyjny budynek Rzeszowie

wychylony 40 cm /błędy posadowienia –namuły w
stanie plastycznym i miękkoplastycznym +
soczewka piasku grubości 2,0m, grunty nośne na
głębokości 12 m./ - wzmocnienie skrzyni
fundamentowej i dźwignia jednostronna,

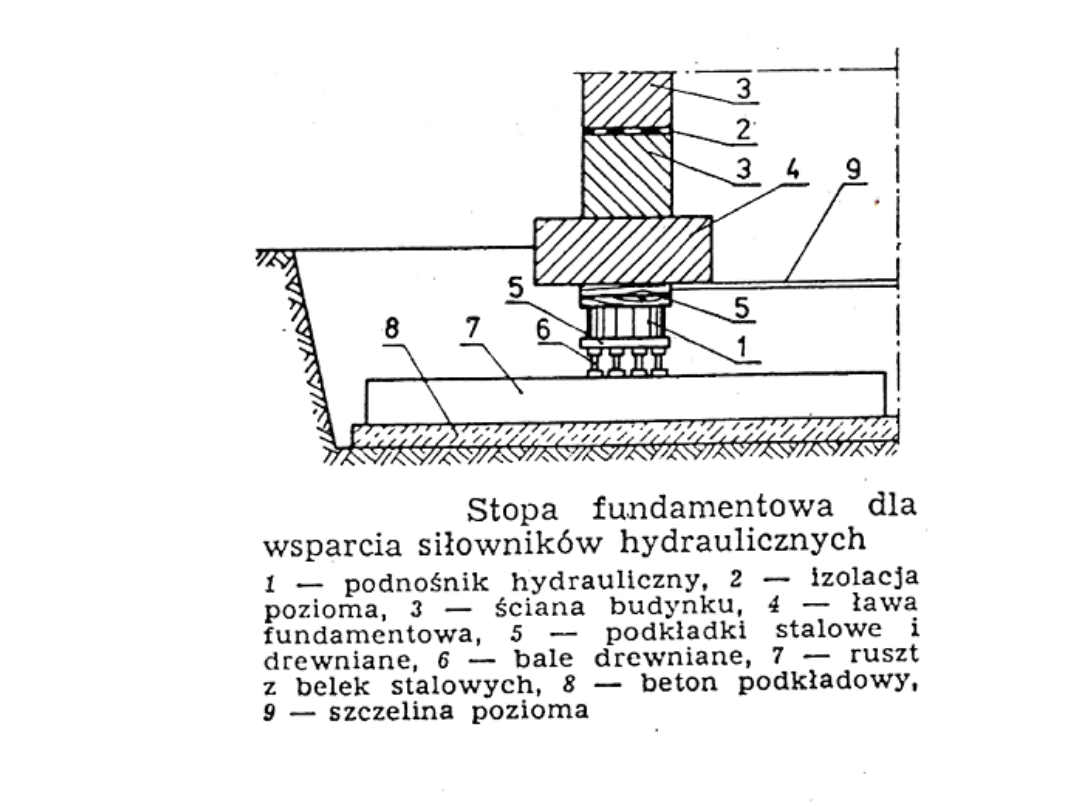

podnośniki hydrauliczne 2 MN na kozłach z pali
Wolfholza.

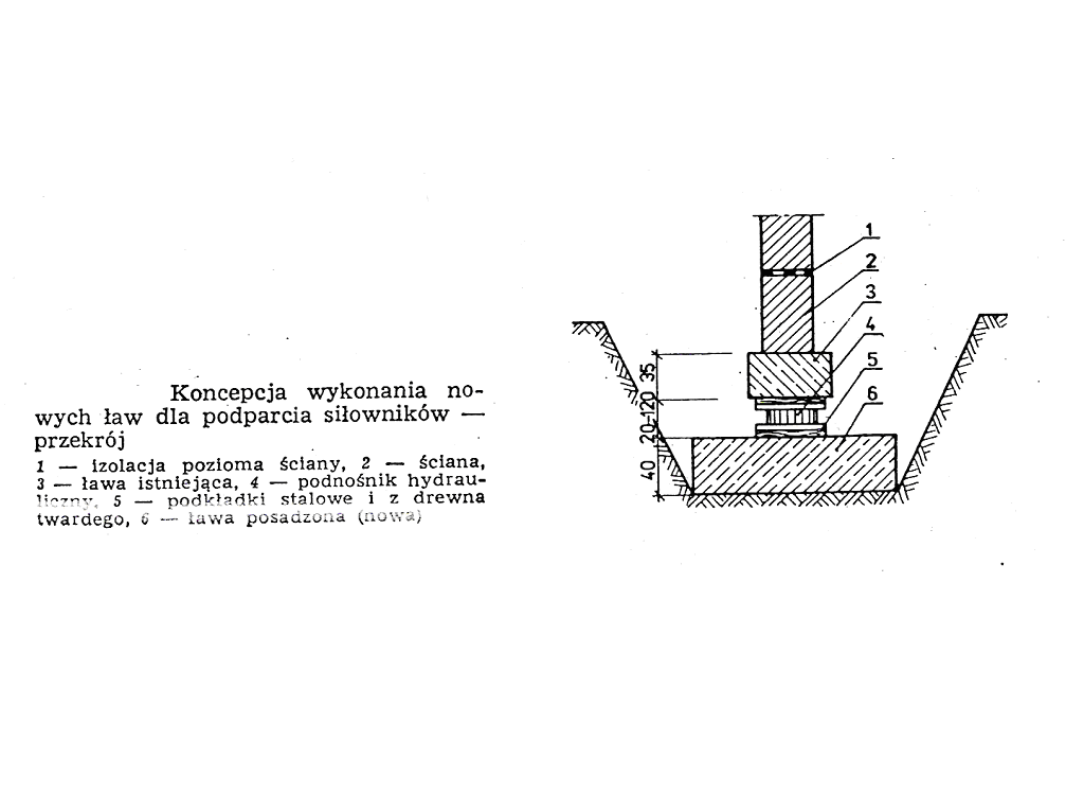

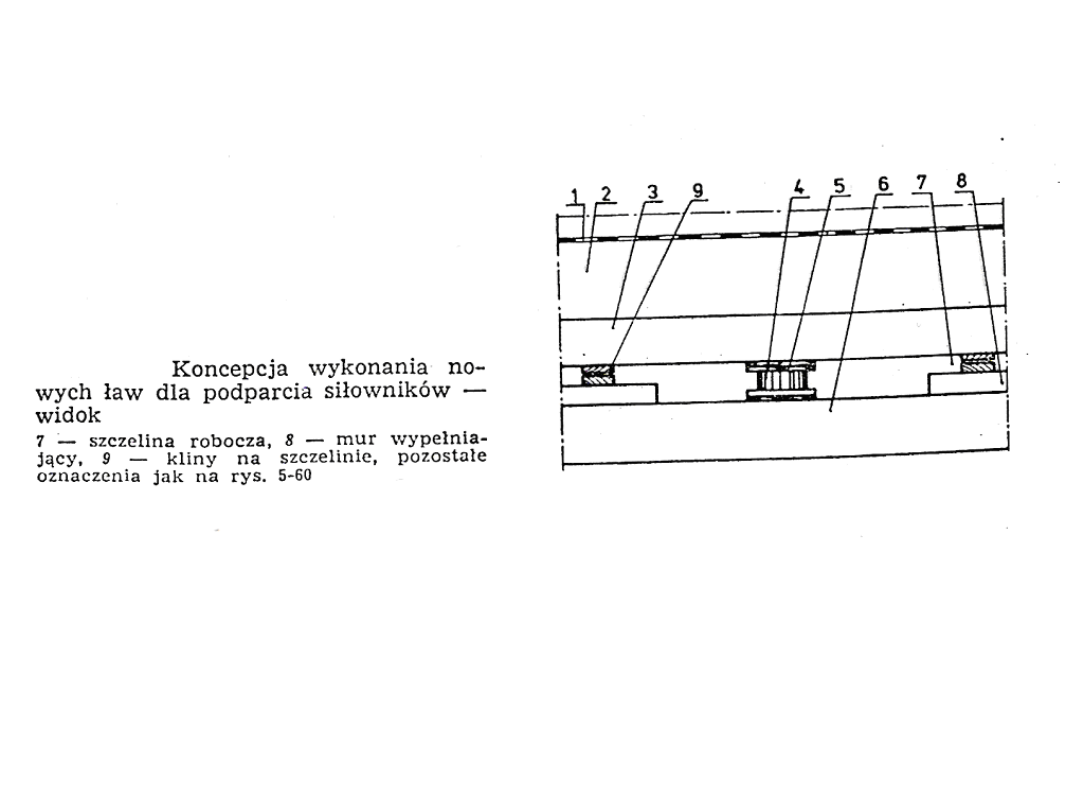

Metoda podnoszenia podnośnikami

sterowanymi indywidualnie /metoda stosowana w
budownictwie jednorodzinnym – przykład:
Katowice-Brynów- 20 podnośników talerzowych –
2MN/



Metoda DMT – kontrolowane podnoszenie

przechylonych budowli siłownikami

sterowanymi komputerowo



Wykucie nisz w ścianach



Wzmocnienie kształtownikami ścian

zewnętrznych i wewnętrznych – ceownik 140 ÷

160, ściągane śrubami max co 80 cm i

zabetonowane – dodatkowy ruszt,

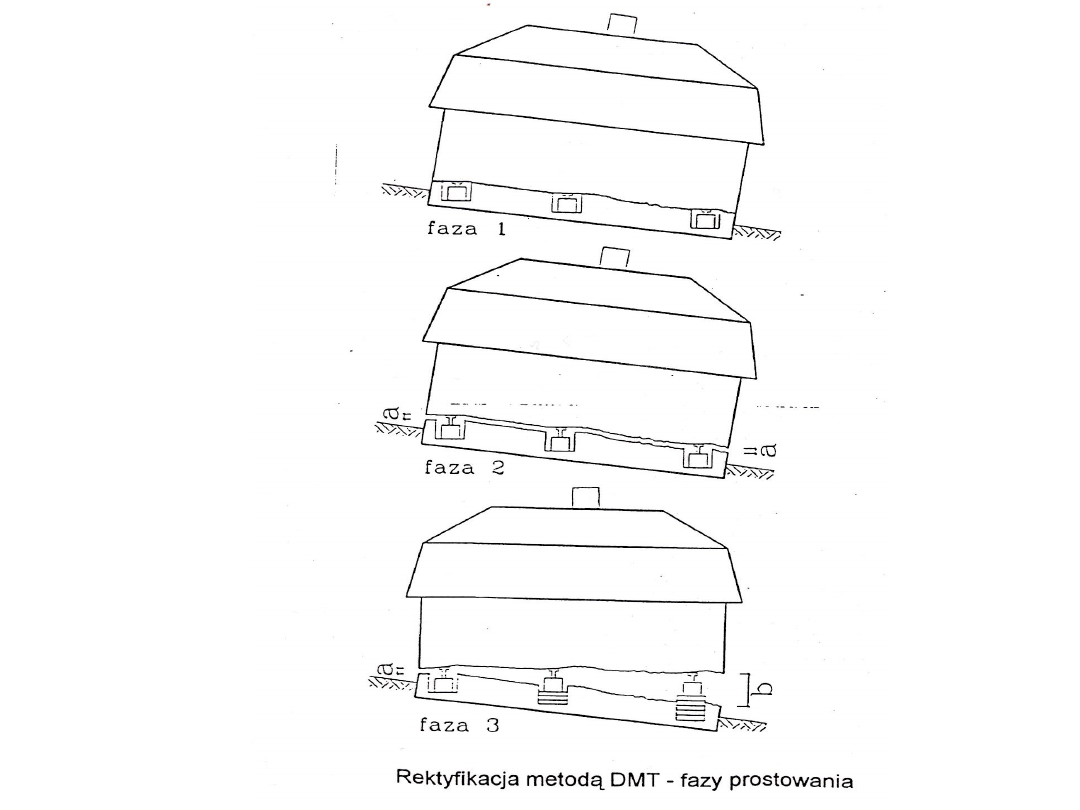

Trzy fazy rektyfikacji:



faza oderwania – wszystkie siłowniki w górę

wzdłuż perforacji w ścianach



faza równoległego podnoszenia



faza wyrównania – nierównomierne
podnoszenie, skok co 0,5mm



wypełnienie szczeliny.

W Polsce: domy jednorodzinne, segmenty

jednokondygnacyjne oraz kościoły



siłowniki hydrodylatacyjne

Do drugiej grupy zaliczmy:



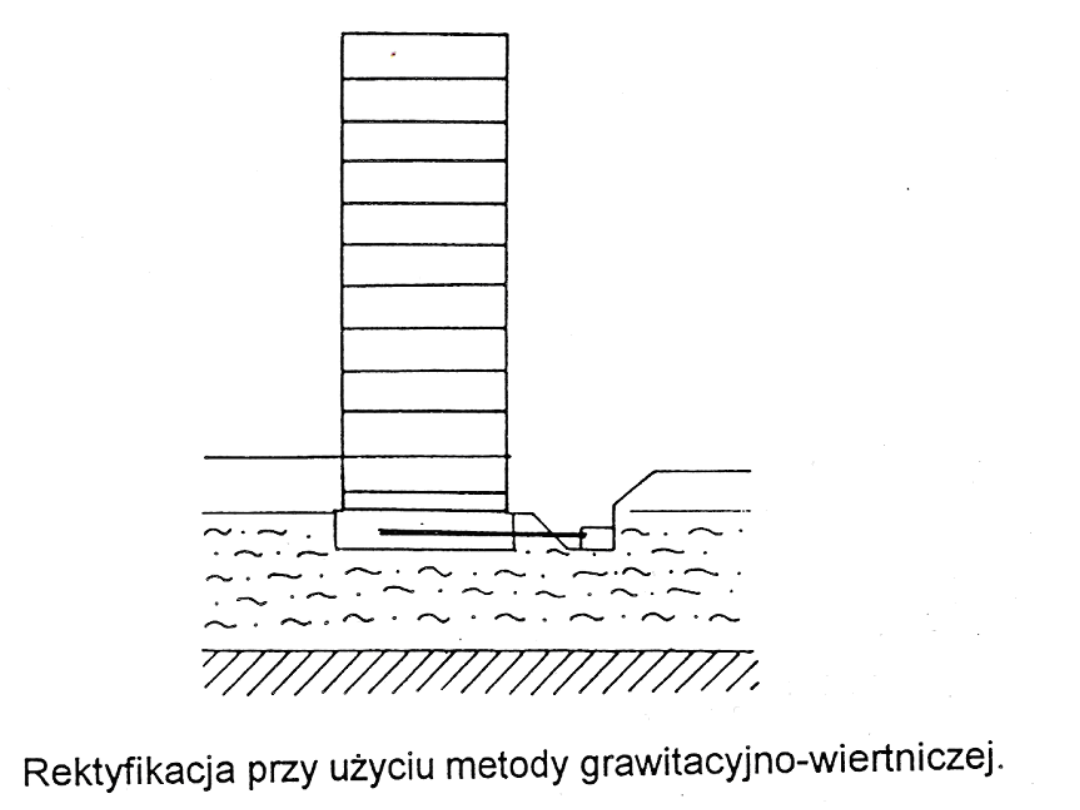

Metoda grawitacyjno-wiertnicza – obniżenie

części budynku przez wybranie bryły gruntu spod

fundamentu za pomocą poziomych otworów

wiertniczych wierconych z wykopu. Wiercenie w

rurach, potem wyciągnięcie rur.
Przykład:
2 budynki XI kondygnacyjne w Raciborzu –

nierównomierne osiadanie /słaba nośność gruntu/ -

wymiana podłoża – piasek, płyta fundamentowa –

konstrukcja wielkoblokowa. Po rektyfikacji

stabilizacja budynku palami odcinkowymi MEGA.

Otwory wiertnicze Φ 150 o zmiennej długości do

13m. Wydobyto ok. 25m3 gruntu, obracając

budynek budynek o 10mm/m.



Metoda wycinania warstwy gruntu –
usunięcie nadmiaru za pomocą urządzenia
skrawającego /łańcuch, silnik, napinacz,
regulator prędkości/



Stosowana przy rektyfikacji budynków
jednorodzinnych – np. Rybnik

Rektyfikacja budynków
przystosowanych:



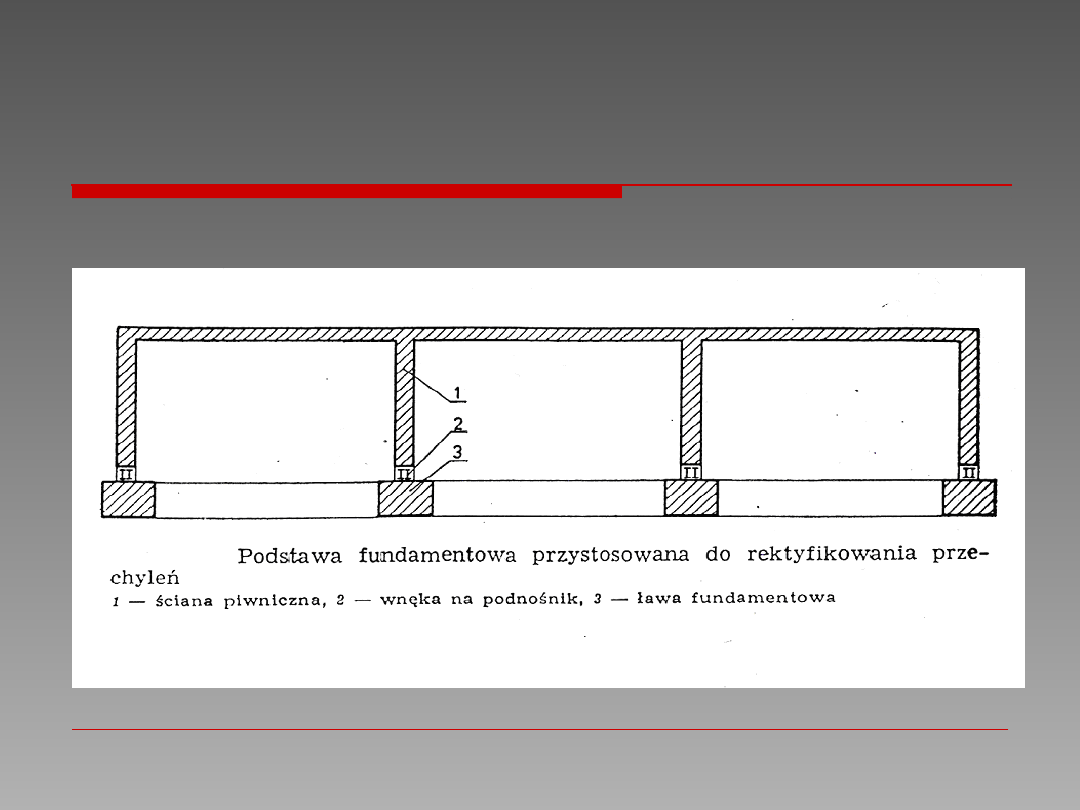

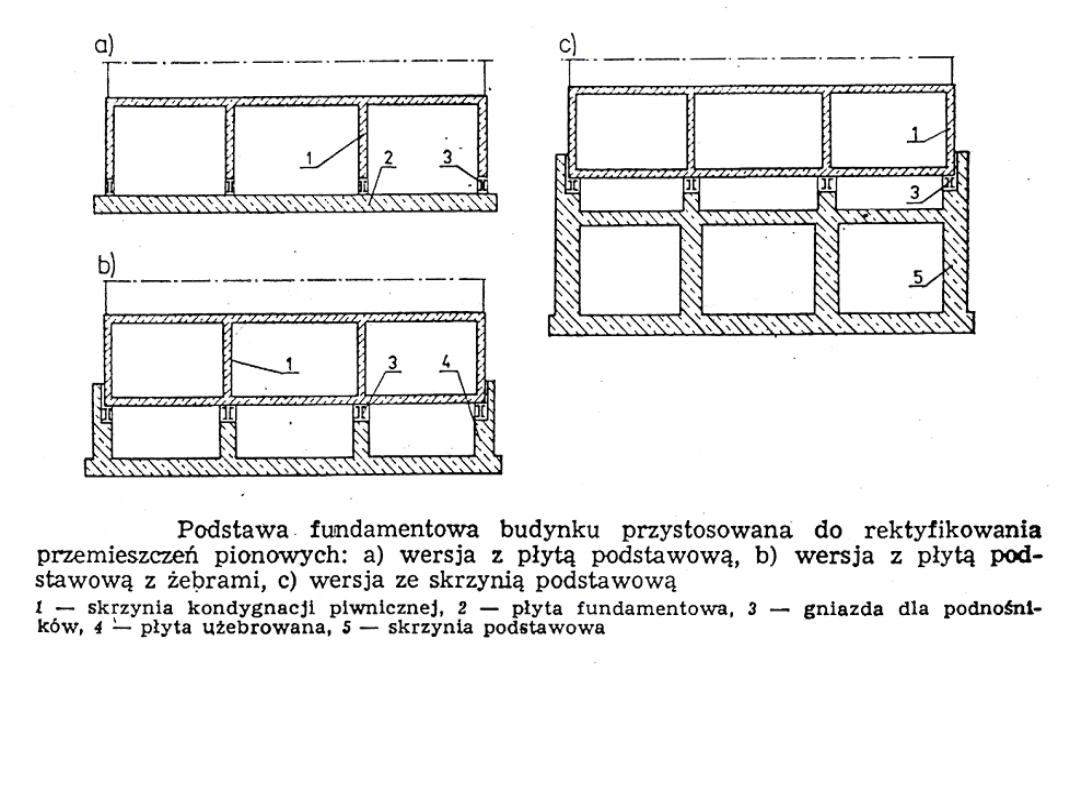

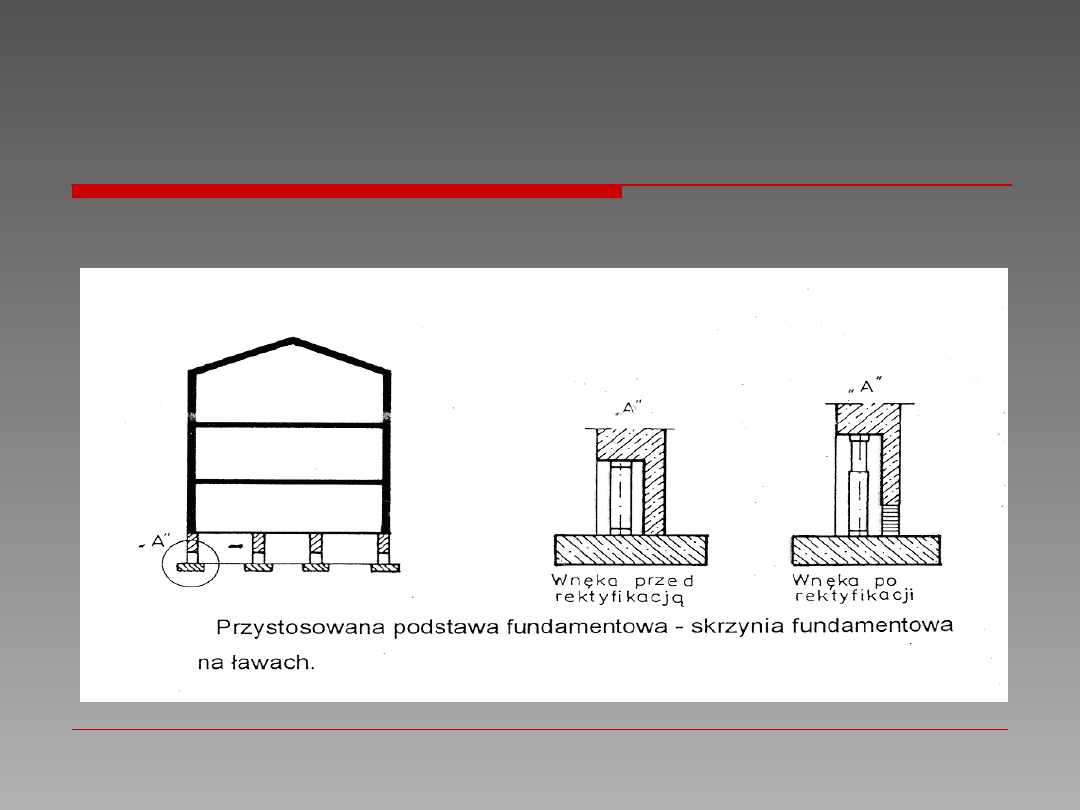

Przystosowana podstawa fundamentowa



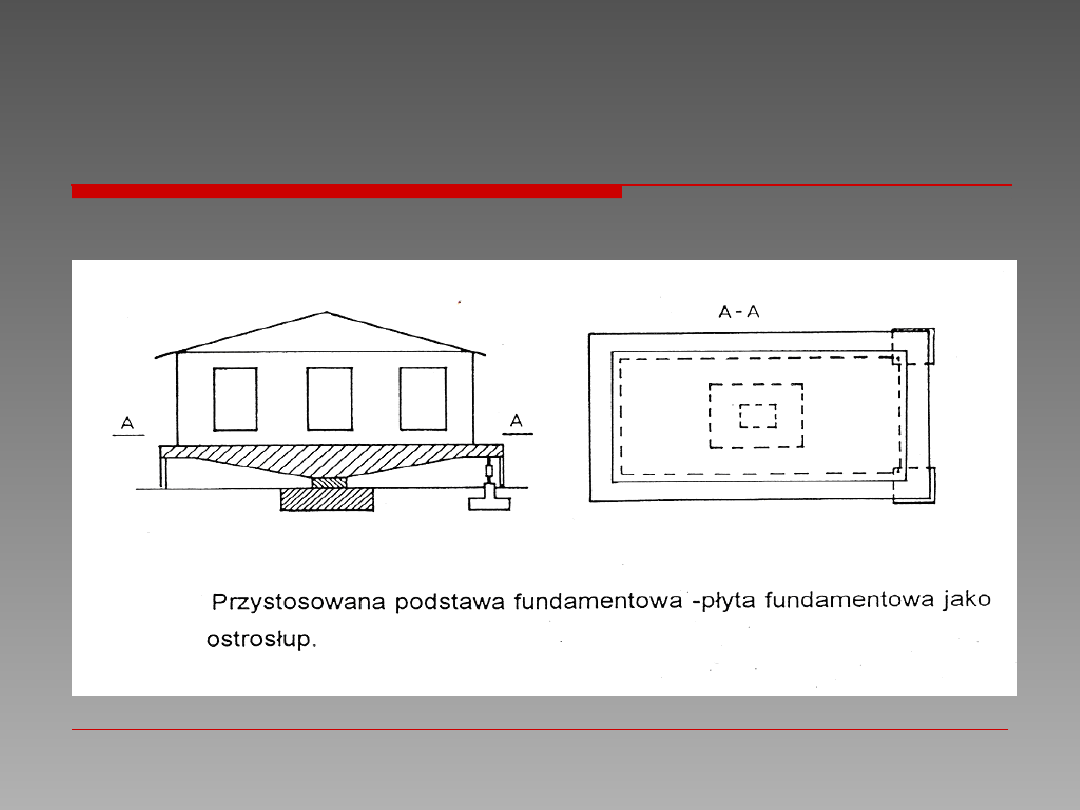

Płyta jako ostrosłup



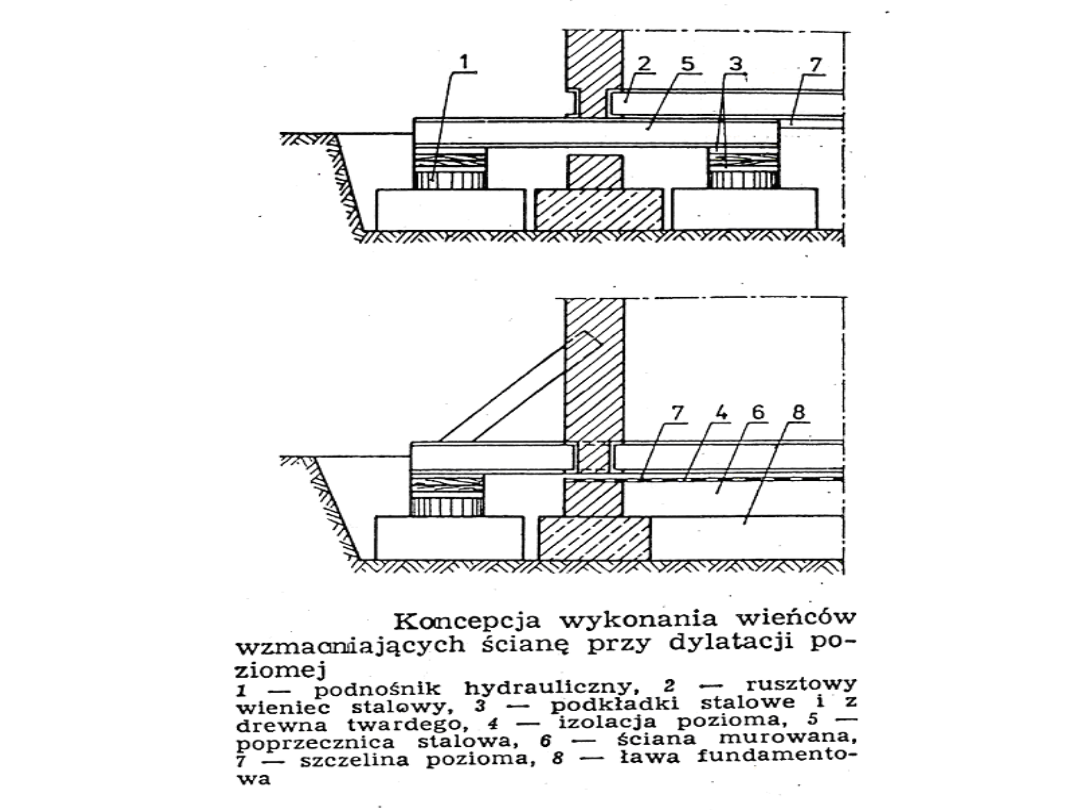

Fundament dzielony poziomo

Posadowienie budynku



podsypka piaskowa 50cm



chudy beton 10cm dylatowany styropianem na
kwadraty 2x2m



płyta fundamentowa krzyżowo zbrojona
grubości 50cm (zbrojenie dodatkowe dla
przeniesienia sił poziomych od ε+)



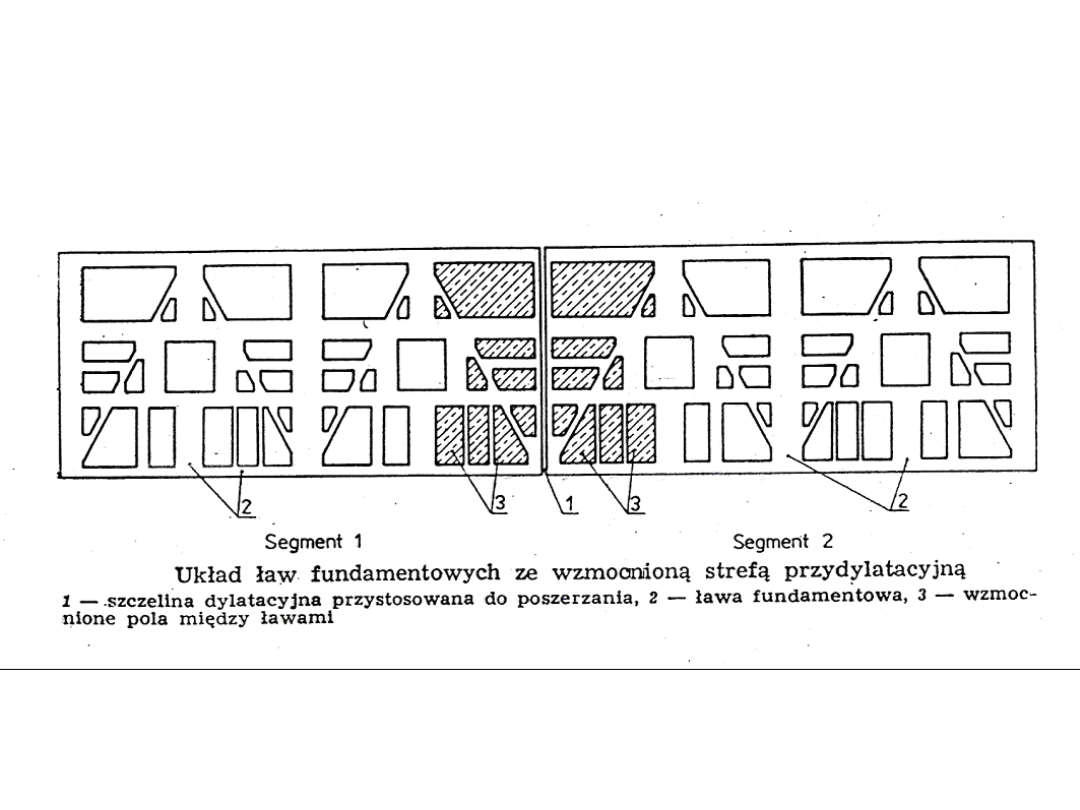

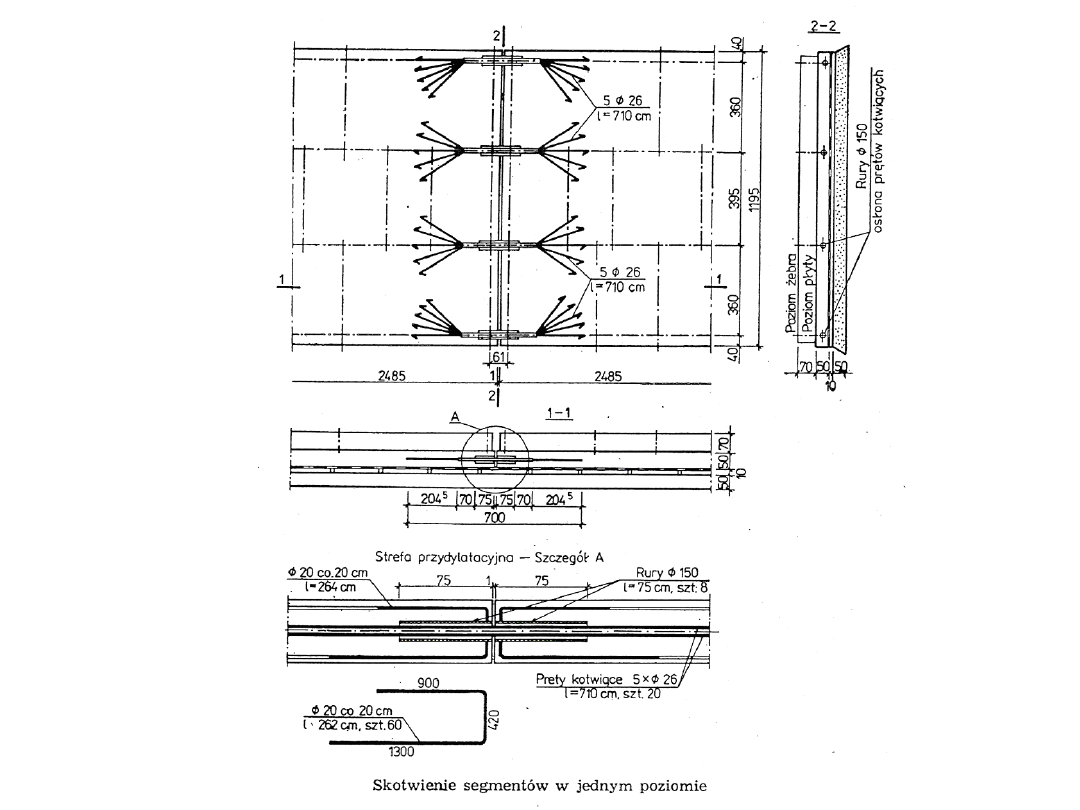

kotwienie segmentów



wzmocnienie wnęk płytami stalowymi



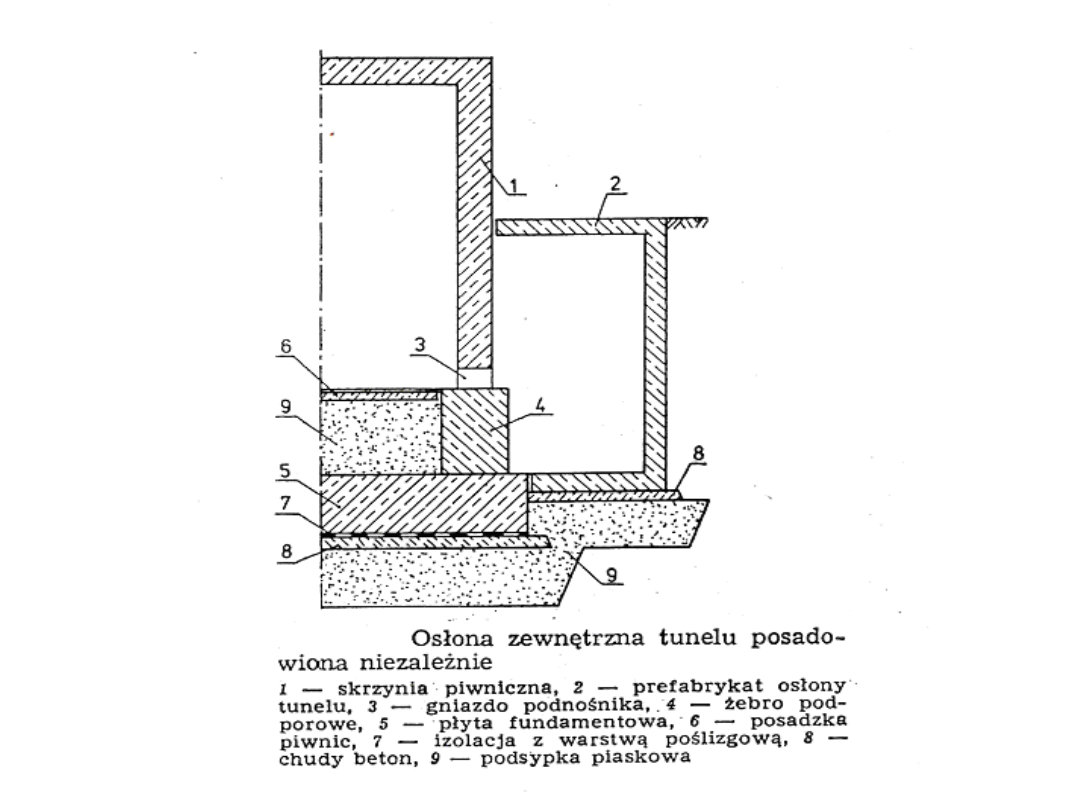

osłony zewnętrzne wnęk

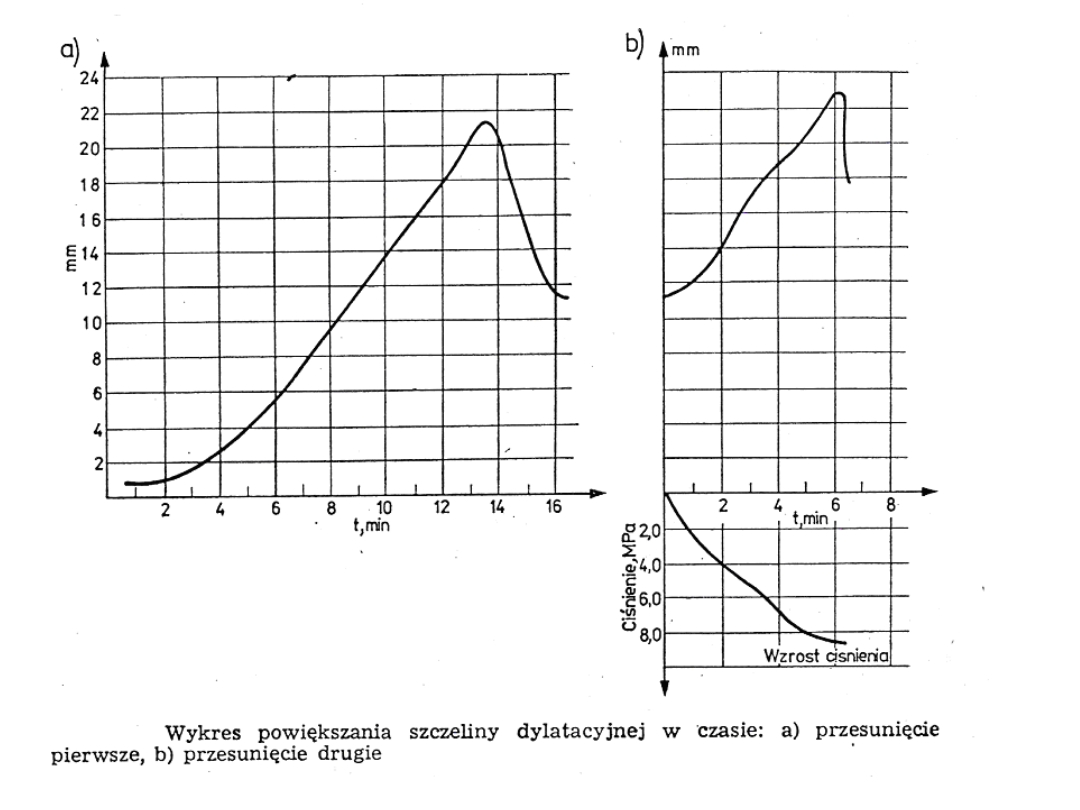

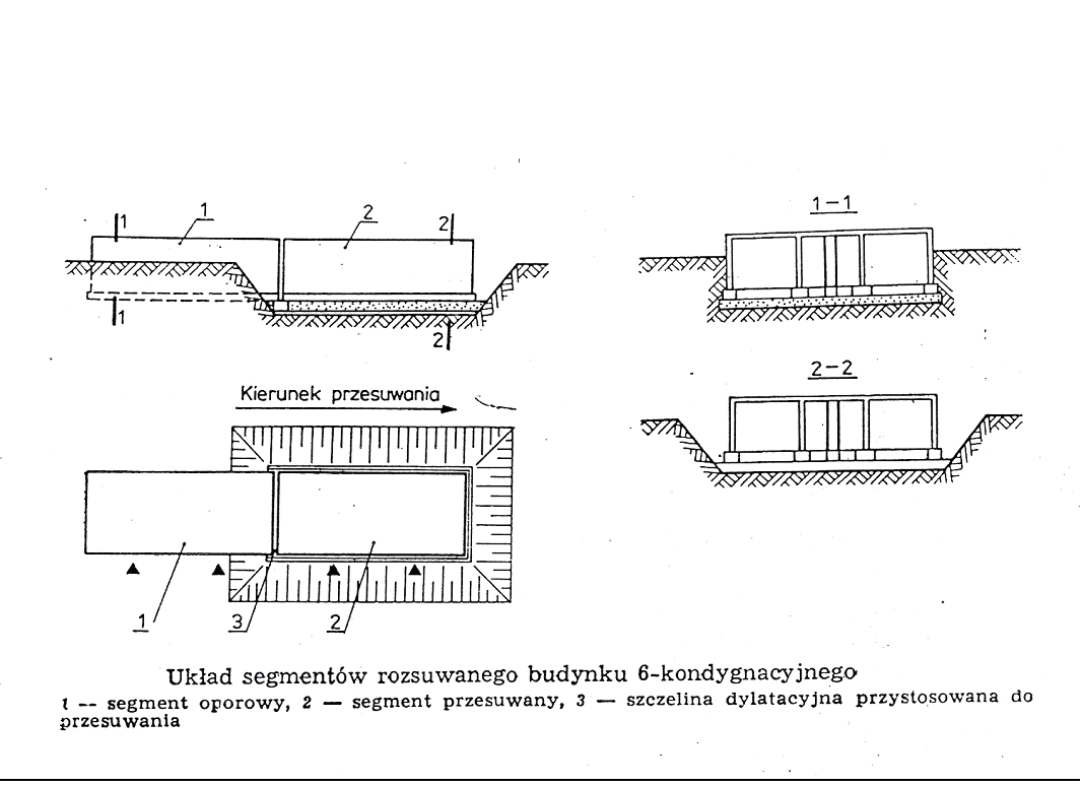

Przesuwanie budynków po gruncie

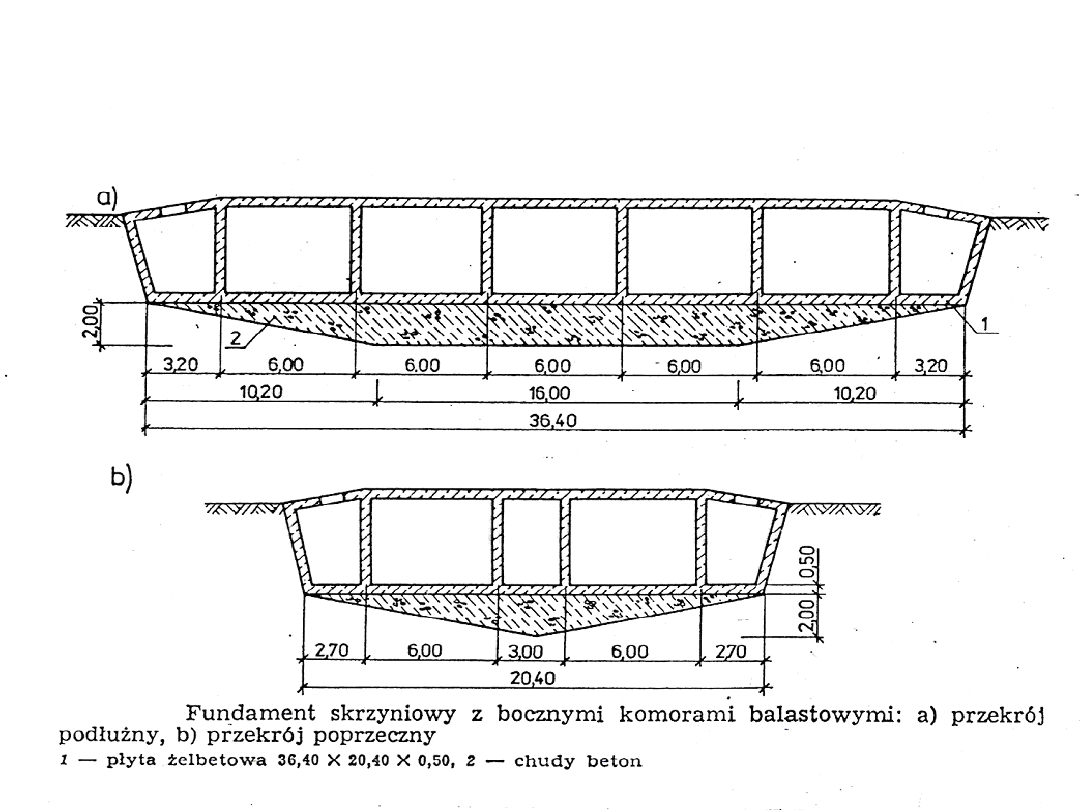

Fundament z balastem

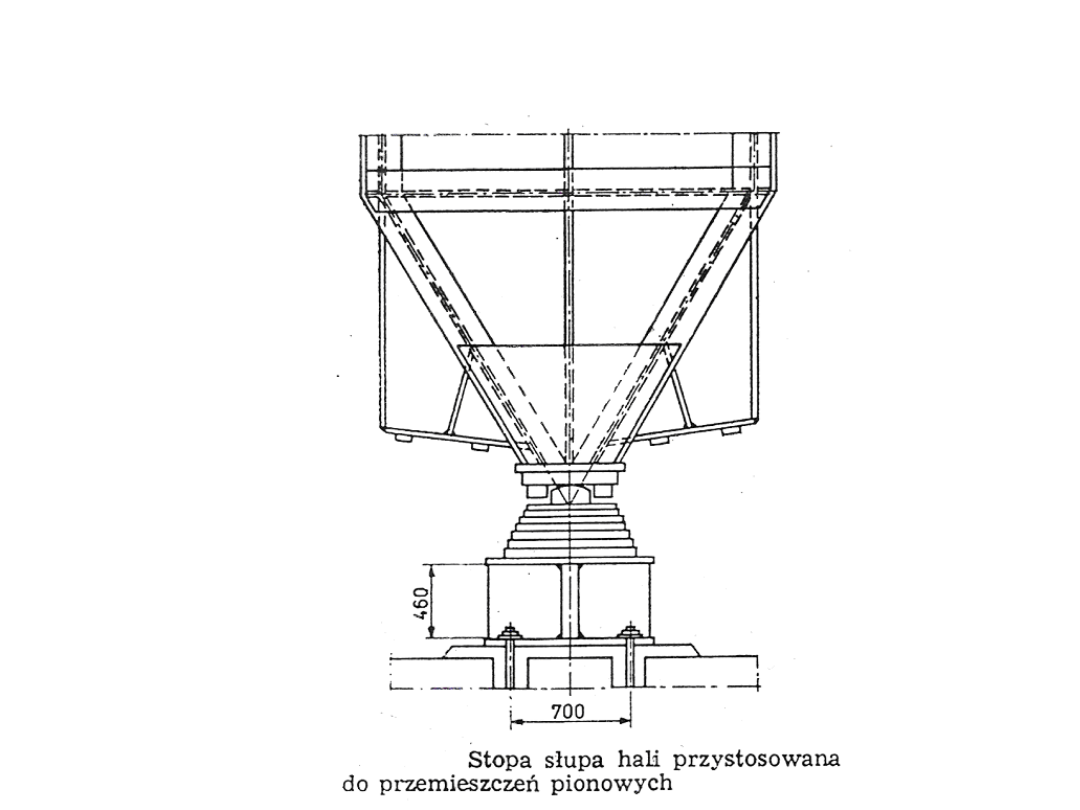

Stopa słupa
