NAPIĘCIE TRÓJFAZOWE

background image

NAPIĘCIE TRÓJFAZOWE

background image

UKŁAD TRÓJFAZOWY -

OKREŚLENIE

Układem napięć (prądów, mocy)

trójfazowych

nazywamy skojarzenie trzech napięć (prądów,
mocy) o tej samej częstotliwości i przesuniętych
w fazie o ten sam kąt.
Jeżeli amplitudy tych napięć (prądów, mocy) są
równe, a przesunięcie fazowe wynosi kolejno
2/3 (120

0

), to taki układ trójfazowy nazywamy

symetrycznym.

background image

UKŁADY TRÓJFAZOWE

• TRÓJFAZOWE GENERATORY
• TRÓJFAZOWE ODBIORNIKI
• TRÓJFAZOWA LINIA ENERGETYCZNA

background image

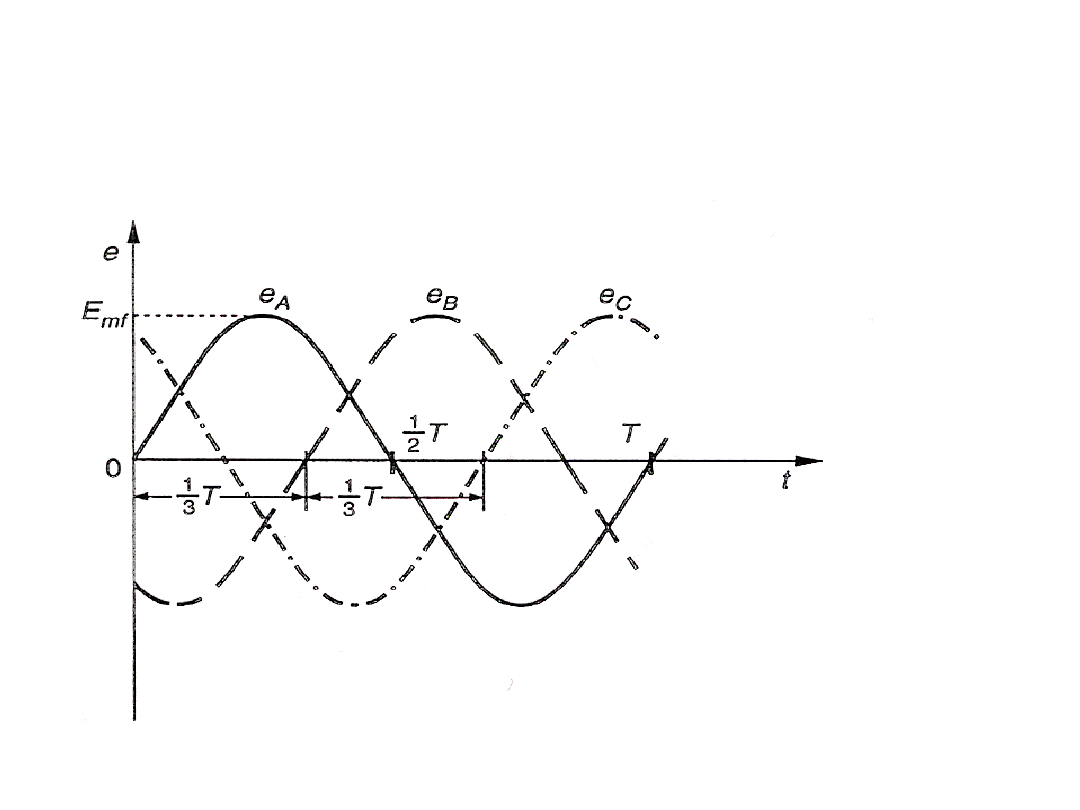

NAPIĘCIE TRÓJFAZOWE

eA= Emfsinωt
eB= Emfsin (ω t –120o)
eC= Emfsin (ω t –240o)
eA+ eB+ eC= 0

background image

WYTWARZANIE NAPIĘCIA

TRÓJFAZOWEGO

Napięcie trójfazowe jest wytwarzane w

generatorze

(prądnicy), posiadającym trzy jednakowe

uzwojenia,

zwane fazami, przesunięte względem siebie
geometrycznie o kąt 120, wirujące ze stałą
prędkością w polu magnetycznym.
Fazy oznaczamy według najnowszych Polskich

Norm

następująco: L1, L2, L3.

background image

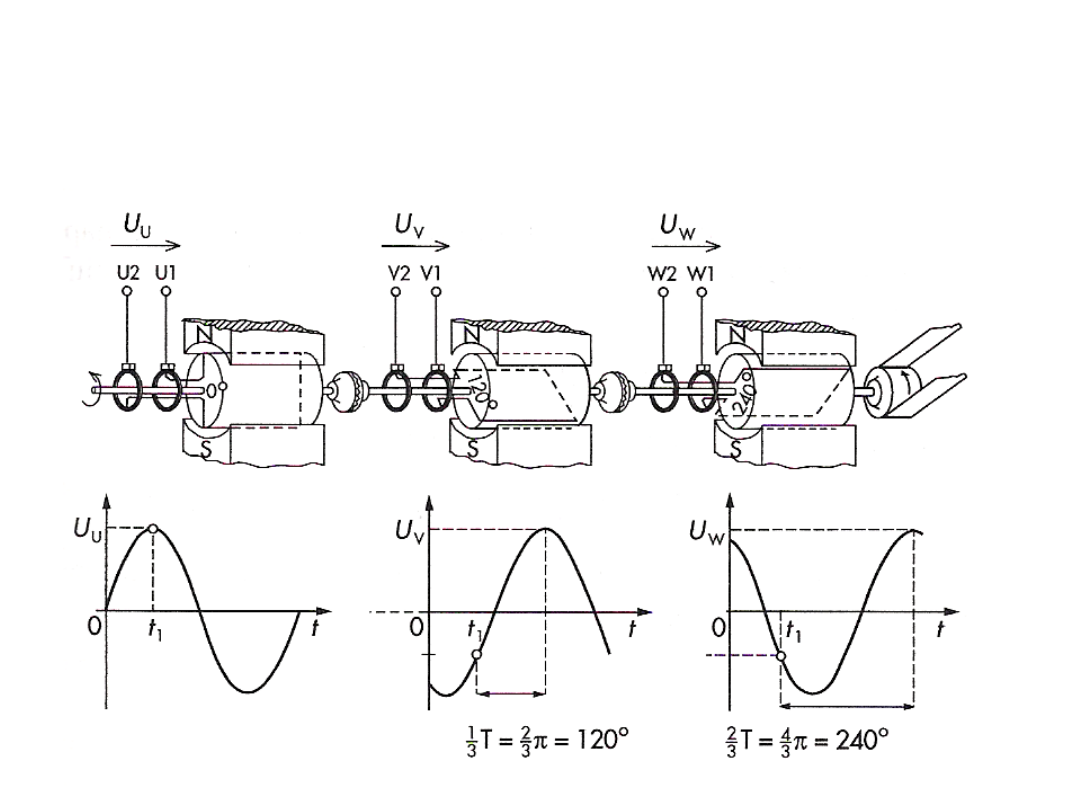

WYTWARZANIE NAPIĘCIA

TRÓJFAZOWEGO

background image

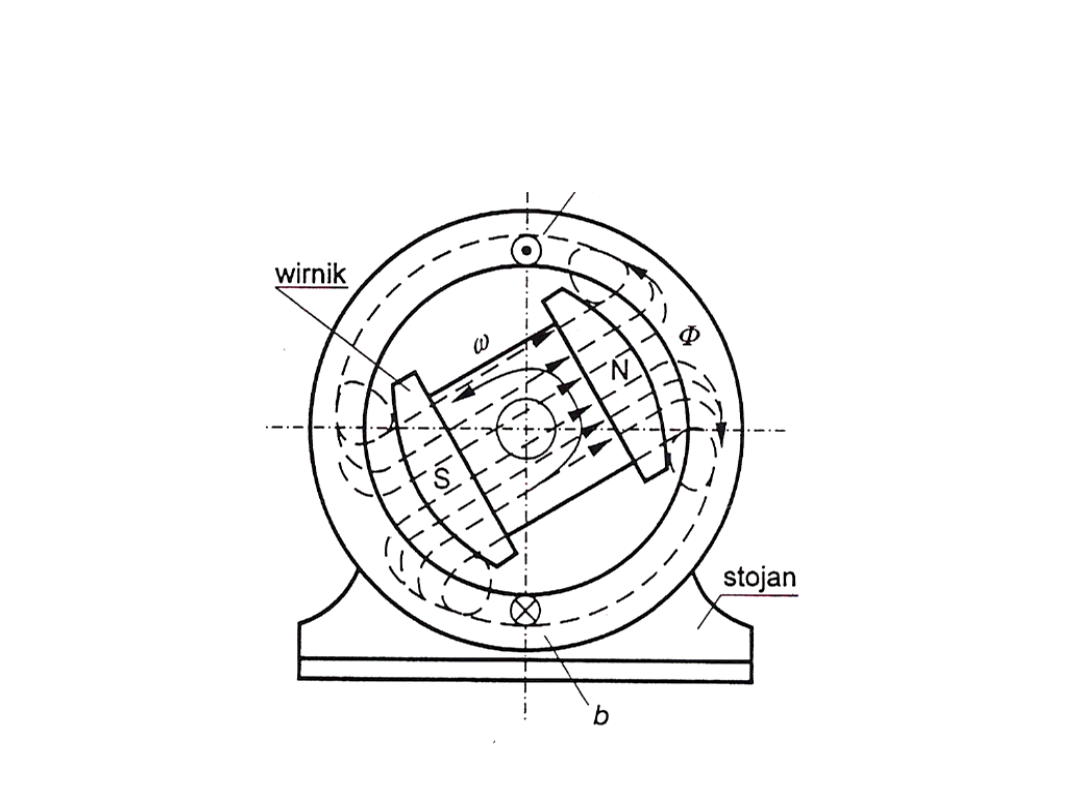

PRĄDNICA JEDNOFAZOWA

background image

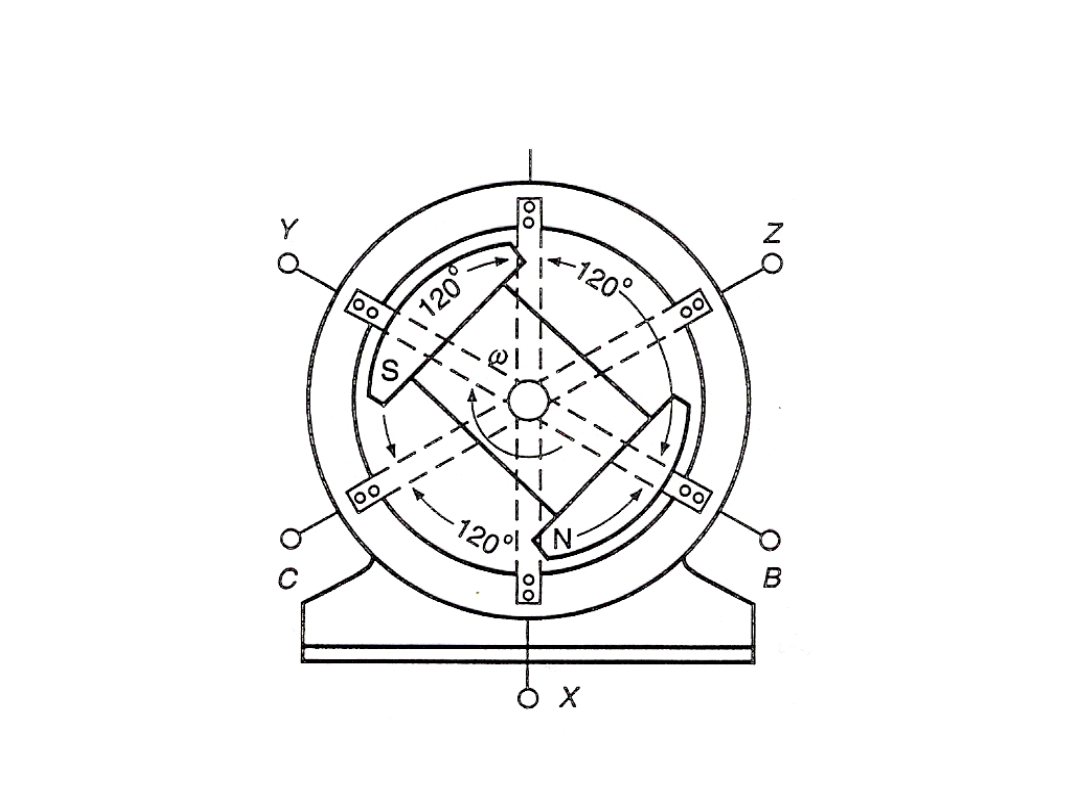

PRĄDNICA TRÓJFAZOWA

background image

PRĄDNICA TRÓJFAZOWA

Prądnica składa się z
• części nieruchomej zwanej stojanem
• z części ruchomej, zwanej wirnikiem.

Wirnik służy do wytwarzania prądu elektrycznego i ze względu na swą rolę nazywa

się

magneśnicą. Prąd do magneśnicy doprowadza się ze źródła napięcia stałego

poprzez

szczotki przylegające do stalowych pierścieni ślizgowych, osadzonych na osi
magneśnicy i połączonych z jej uzwojeniem.
Magneśnica jest wykonana w ten sposób, że rozkład indukcji magnetycznej wzdłuż
wewnętrznego obwodu stojana jest sinusoidalny.
Uzwojenia stojana są umieszczone w żłobkach równoległych do osi magneśnicy,
na wewnętrznym obwodzie stojana. Przy ruchu magneśnicy indukuje się (wytwarza
się) napięcie w uzwojeniach stojana, w związku, z czym nazywa się go twornikiem.

background image

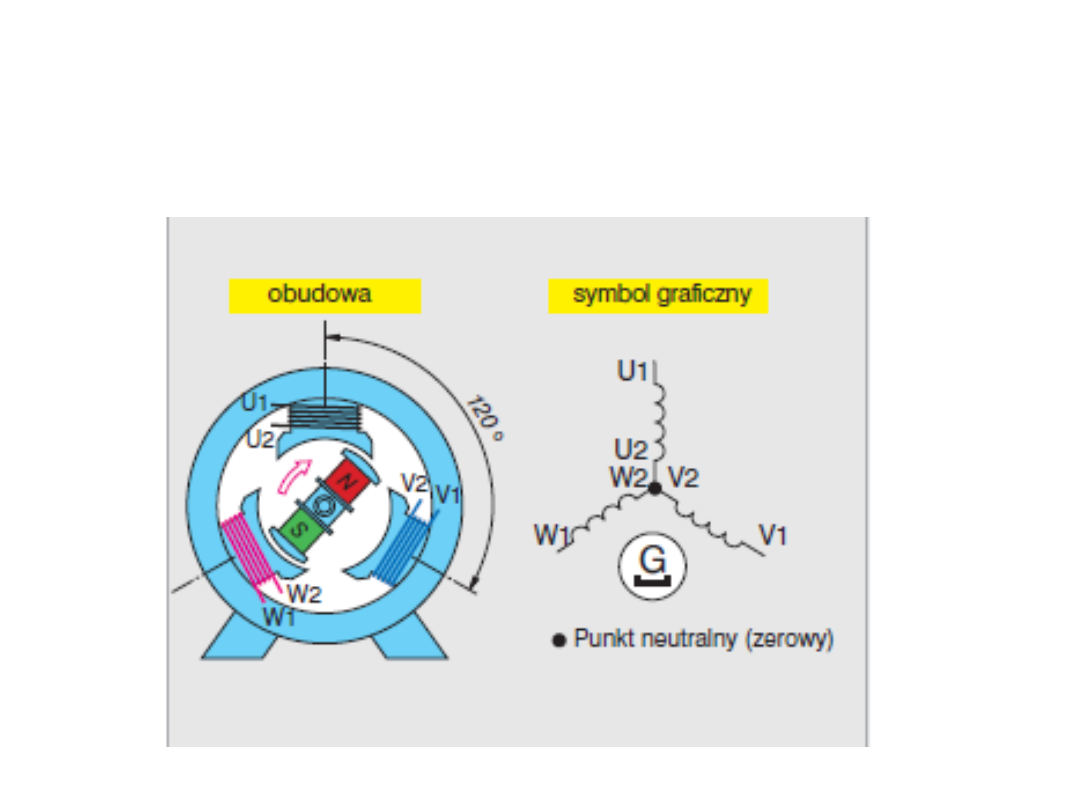

GENERATOR NAPIĘCIA

TRÓJFAZOWEGO

background image

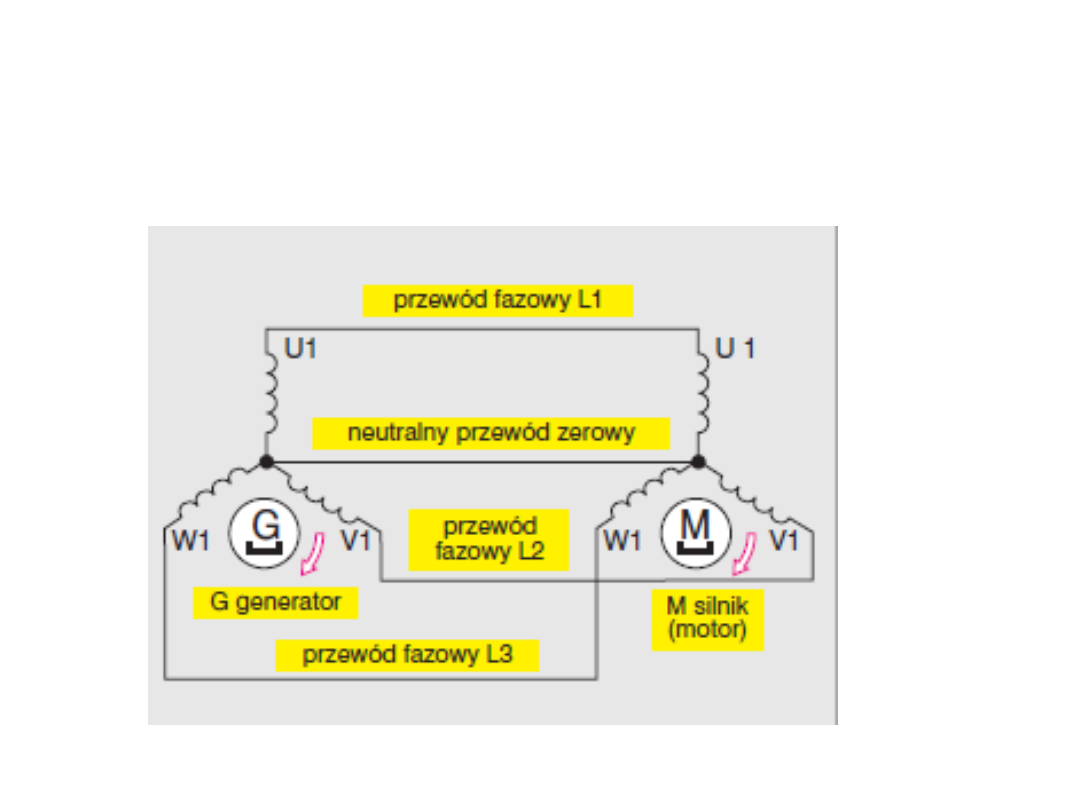

SIEĆ TRÓJFAZOWA

CZTEROPRZEWODOWA

background image

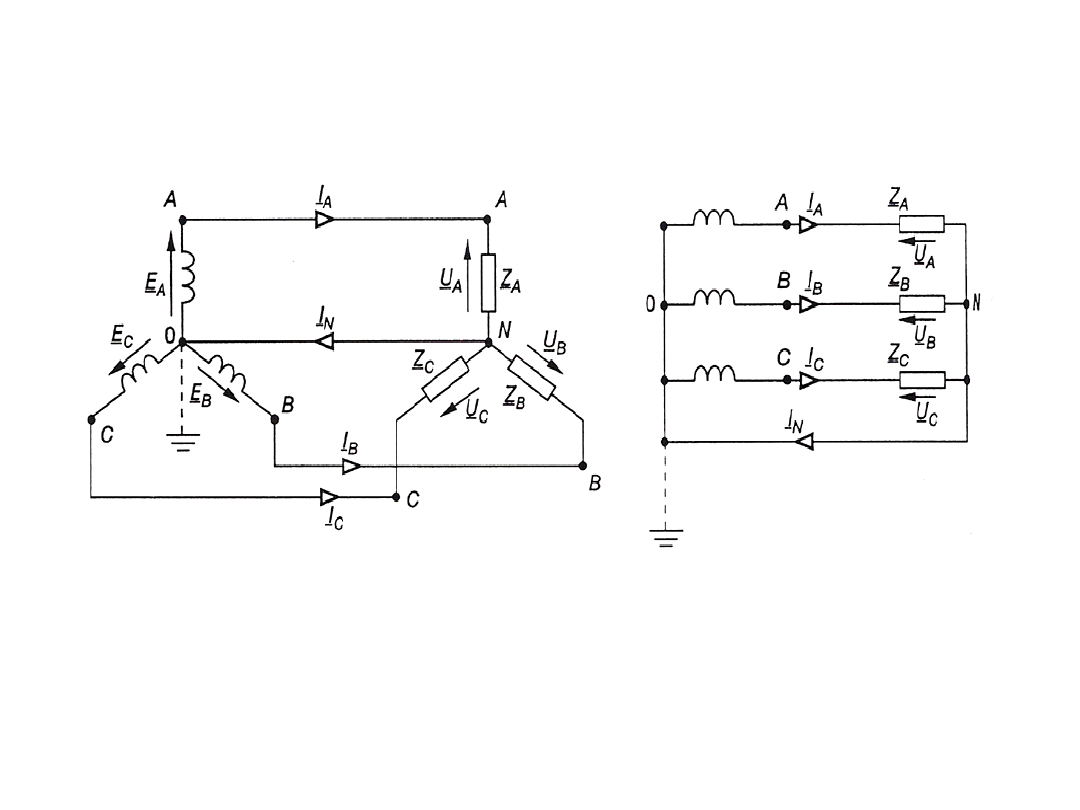

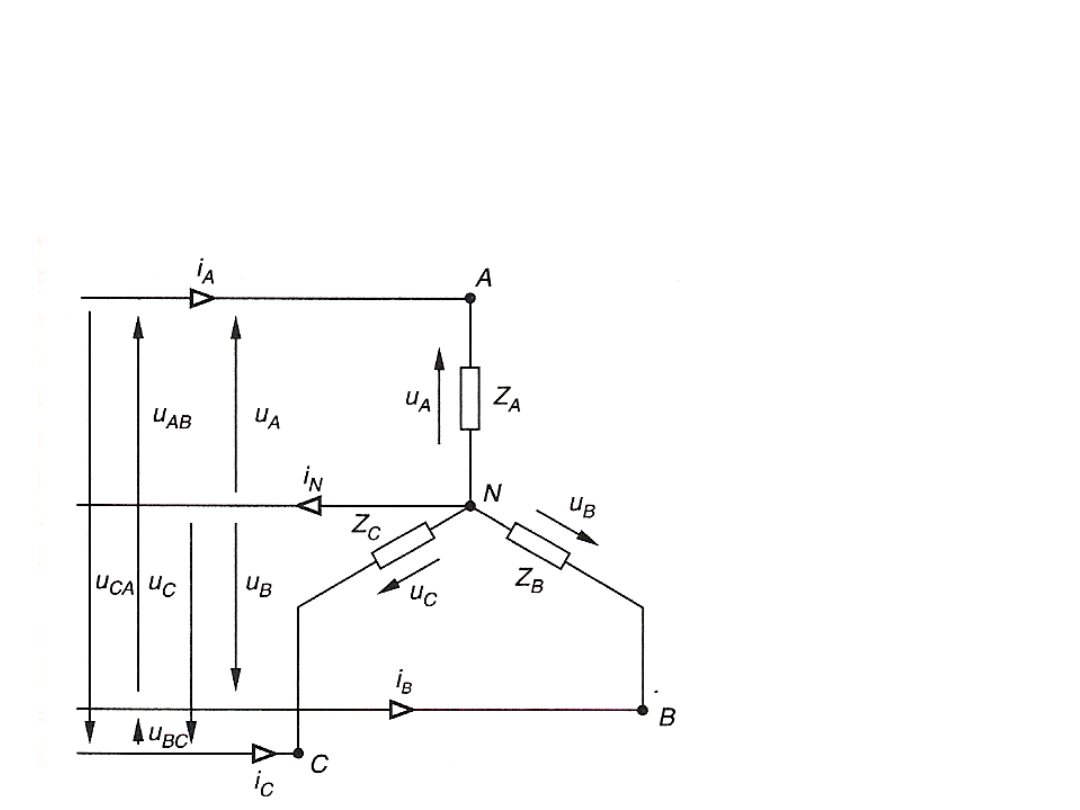

UKŁAD GWIAZDOWY

CZTEROPRZEWODOWY

Elementy układu:
•O -punkt neutralny generatora
•N -punkt neutralny odbiornika
•przewody fazowe
•przewód neutralny

background image

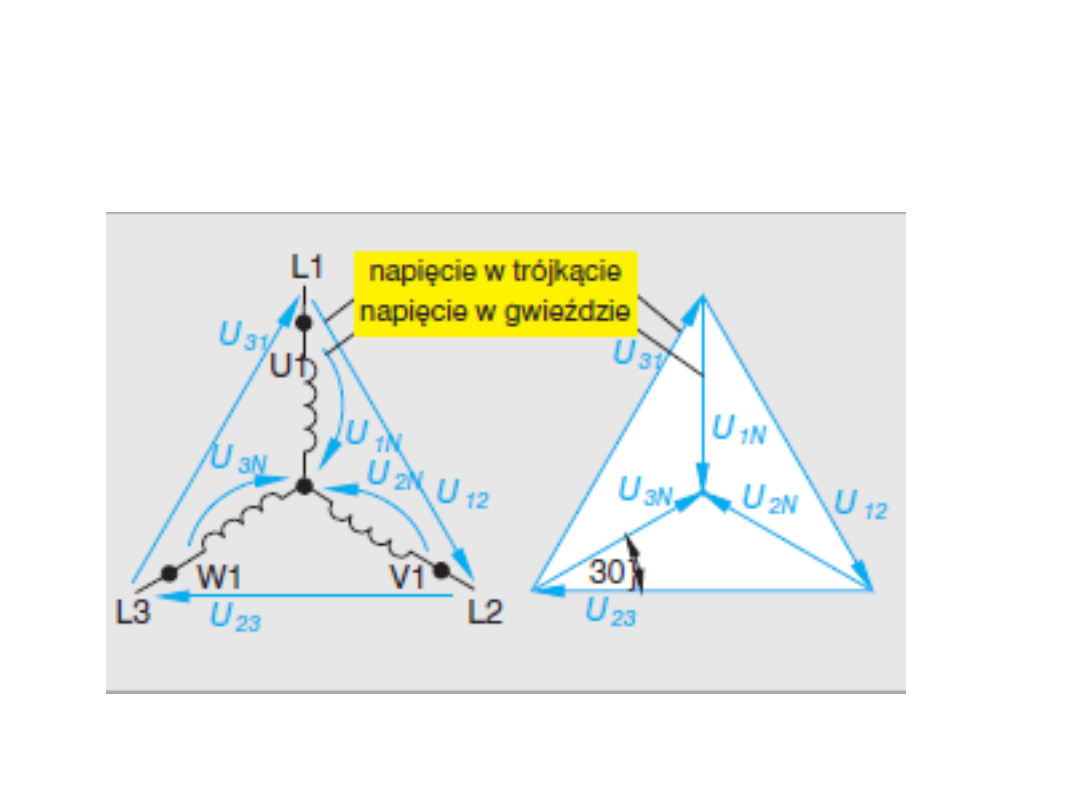

NAPIĘCIA W CZTEROPRZEWODOWEJ

SIECI

background image

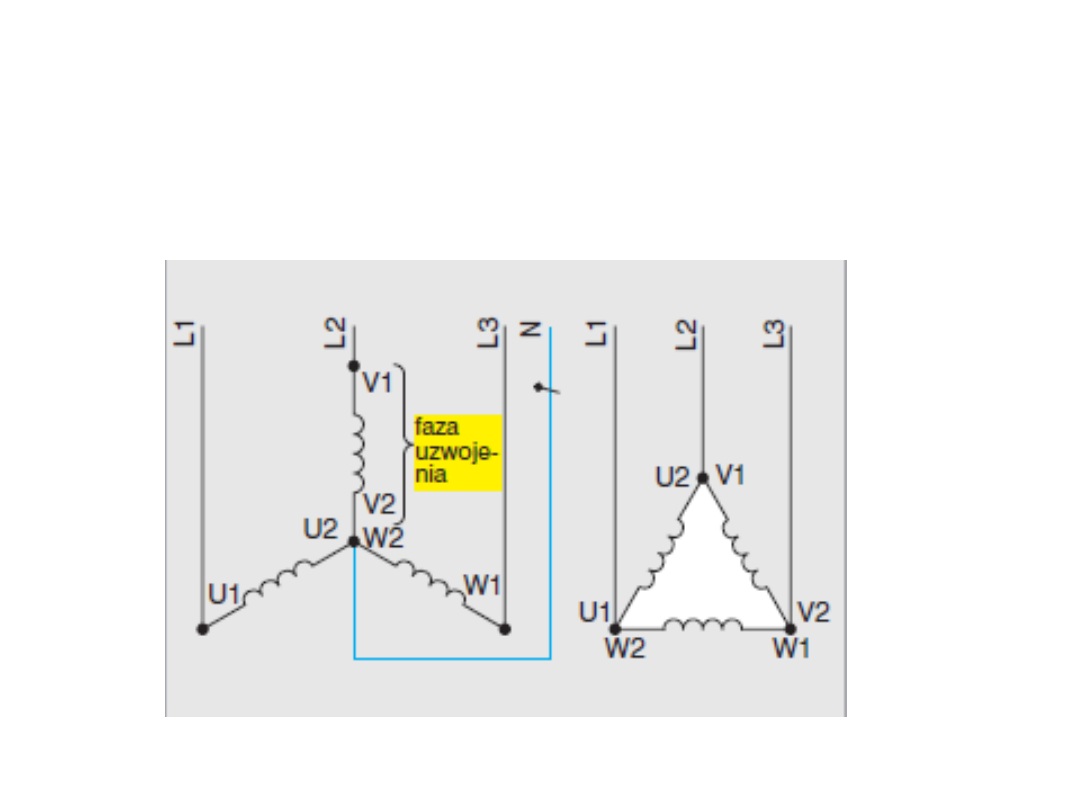

POŁĄCZENIE GWIAZDY I

TRÓJKĄTA

background image

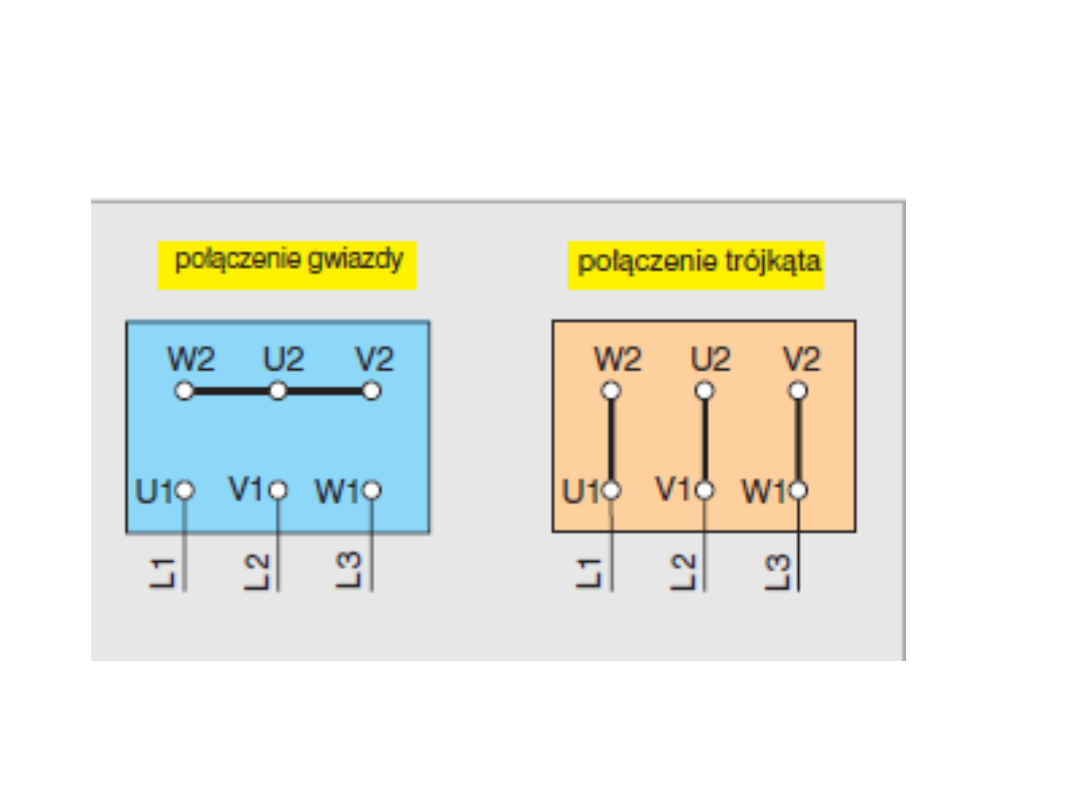

POŁĄCZENIE SKRZYNKI ZACISKOWEJ

background image

WIELKOŚCI CHARAKTERYSTYCZNE

- POŁĄCZENIE W GWIAZDĘ

• napięcia fazowe - między
przewodem fazowym a neutralnym
• napięcia międzyfazowe (inaczej
liniowe) - między dwoma
przewodami fazowymi
• prądy liniowe - płynące w
przewodach linii łączącej odbiornik
ze źródłem
• prądy fazowe - płynące w
uzwojeniach prądnicy lub przez
odbiorniki

background image

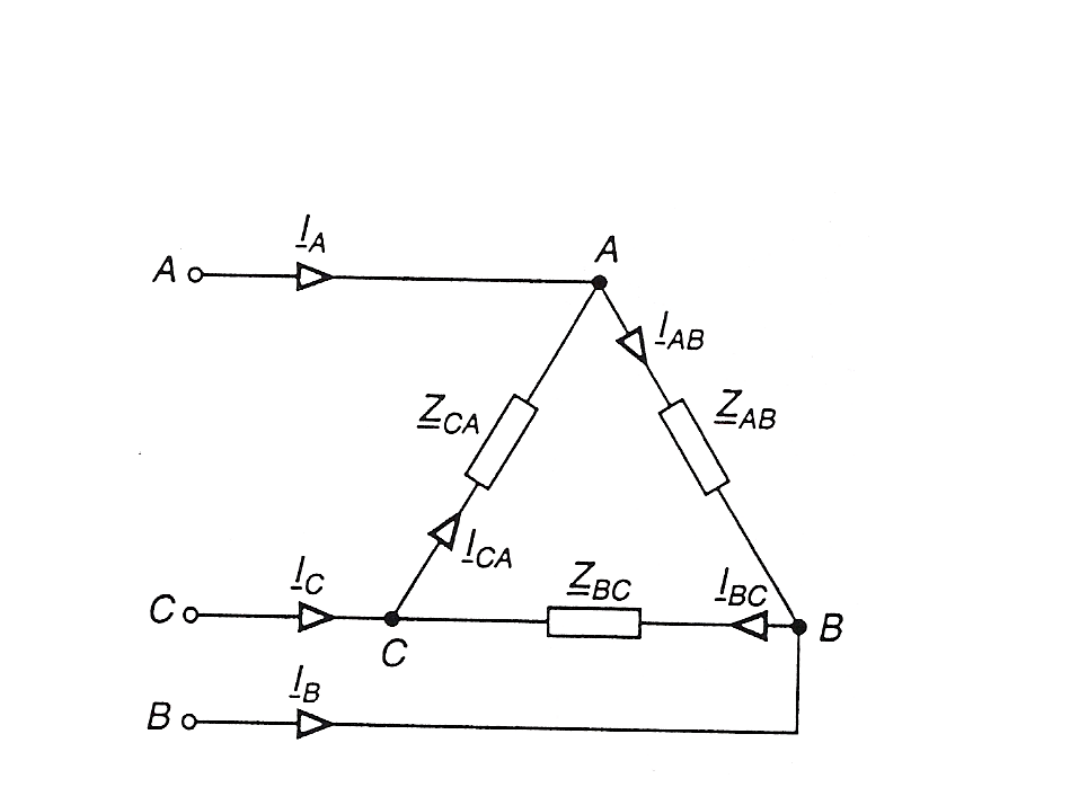

POŁĄCZENIE ODBIORNIKA W

TRÓJKĄT

background image

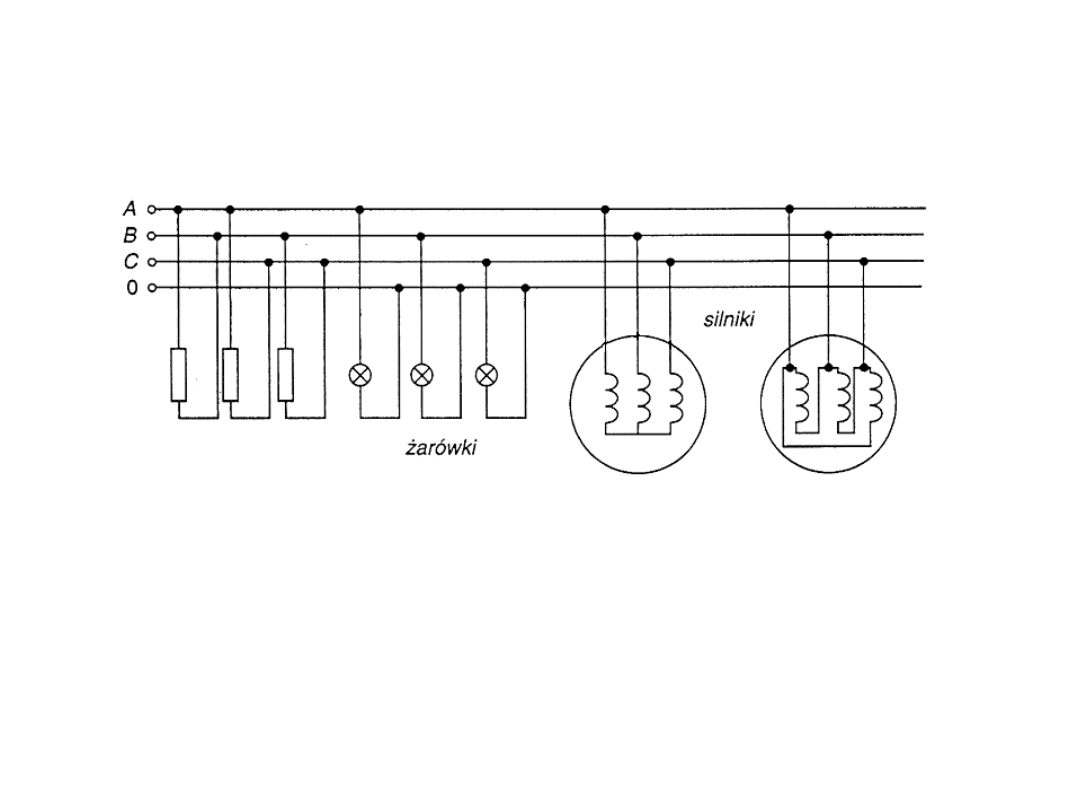

PODŁĄCZENIE ODBIORNIKÓW DO

SIECI CZTEROPRZEWODOWEJ

Jeśli napięcie liniowe sieci wynosi 400 V, to
odbiorniki elektryczne o napięciu
znamionowym 230 V powinny być połączone w
gwiazdę, a o napięciu znamionowym 400 V w
trójkąt.
