Schemat przyczynowo skutkowy

background image

Schemat przyczynowo-

skutkowy

Ishikawy

background image

Charakterystyka

Schemat Ishikawy stanowi obecnie bardzo
powszechne narzędzie w zarządzaniu
jakością, środowiskiem, itp.

Jego istotą jest graficzna prezentacja
analizy wzajemnych powiązań przyczyn
wywołujących określony problem.

Diagram Ishikawy często nazywany jest
także schematem jodełkowym, lub też
schematem rybiej ości, bowiem wyglądem
swoim przypomina jej kształt.

background image

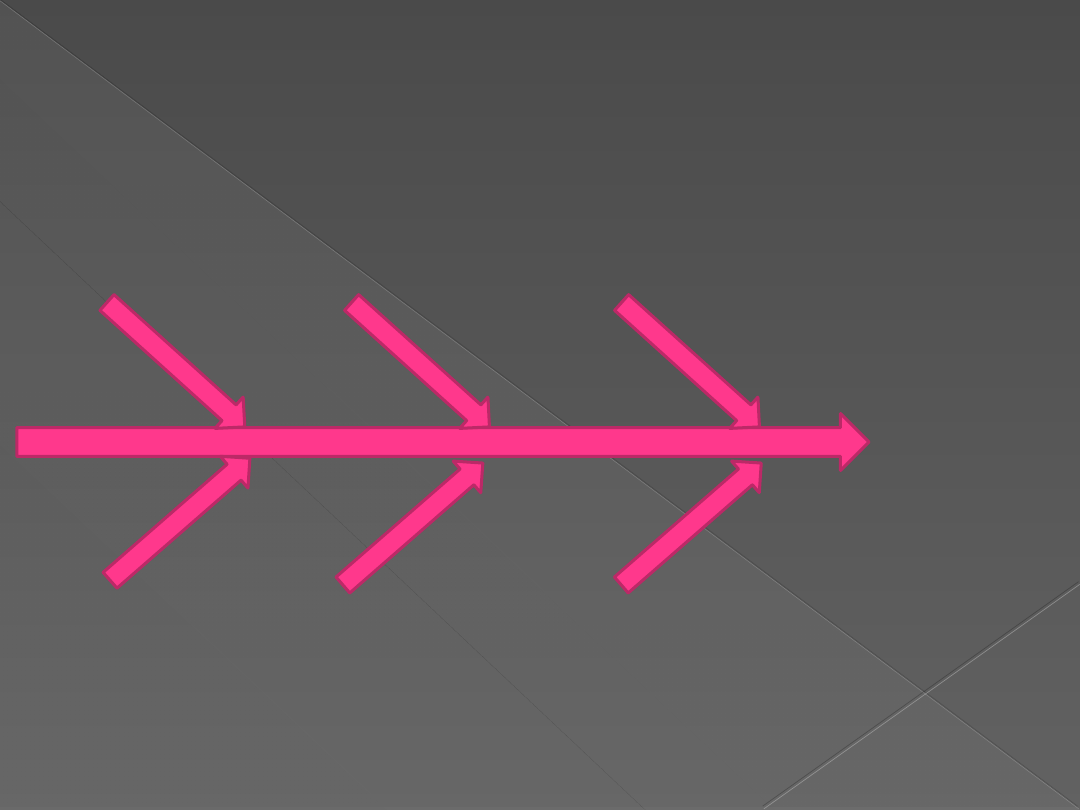

Schemat Ishikawy -
układ

Przyczyny

Przyczyny

Problem
(skutek)

background image

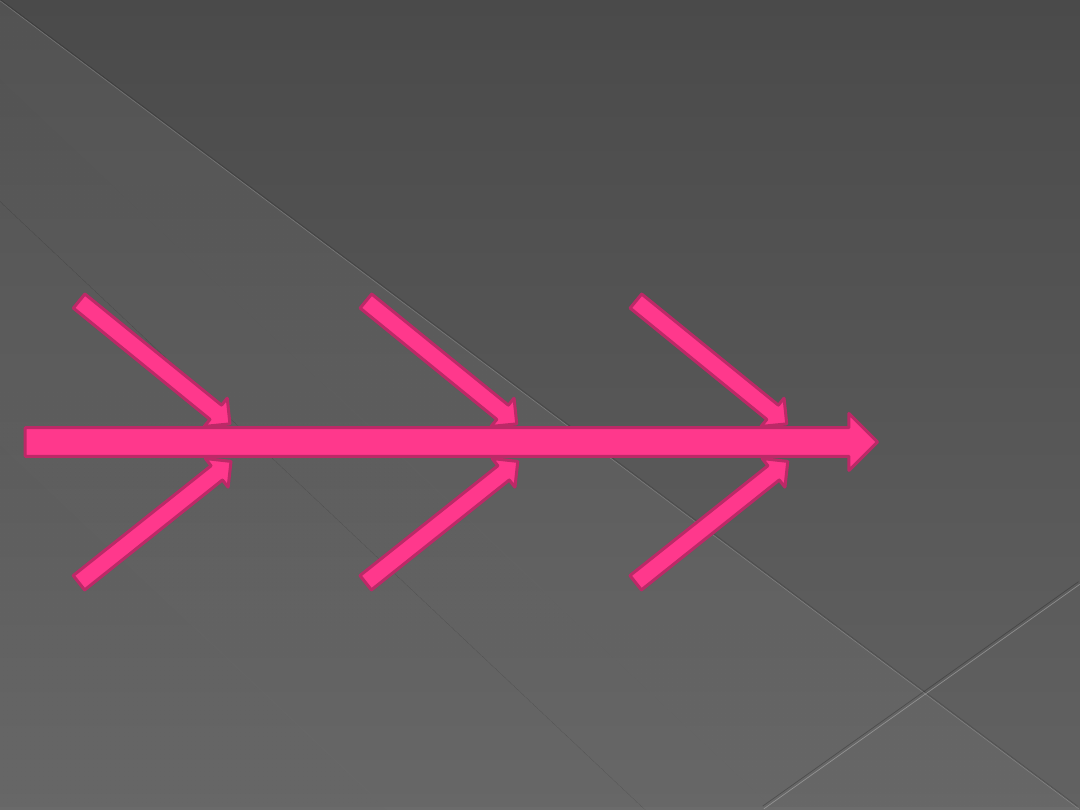

Schemat Ishikawy – 6M

Man - człowiek Mashin - maszyna Method - metoda

Material - materiał Management


zarządzanie

Milne - środowisko

Problem
(skutek)

background image

Elementy 6M

1. MAN POWER (Siła robocza) - kwalifikacje,

przyzwyczajenia, zadowolenie z pracy,
staż, samopoczucie, warunki pracy, itp.

2. METHOD (Metoda) - procedury, instrukcje,

zakres obowiązków, specyfikacje, normy,
prawo, reguły, knowhow, technologia, itp.

3. MASHIN (Maszyna) - licencja, trwałość,

nowoczesność, wydajność, precyzja,
bezpieczeństwo, warunki pracy, itp.

background image

4. MATERIAL (Materiał) - surowce

wejściowe, półfabrykaty, elementy,
substytuty, itd.

5. MANAGEMENT (Zarządzanie,

Otoczenie) – struktura organizacyjna,
organizacja pracy, zmianowość,
warunki pracy, itp.

6. MILNE (Środowisko) – temperatura,

warunki atmosferyczne, oświetlenie,
hałas, itp.

background image

ETAPY W BUDOWIE
DIAGRAMU

1. Identyfikacja problemu.
2. Inicjacja prac nad diagramem.
3. Określenie głównych grup przyczyn.
4. Uszczegółowienie diagramu.
5. Analiza diagramu.

background image

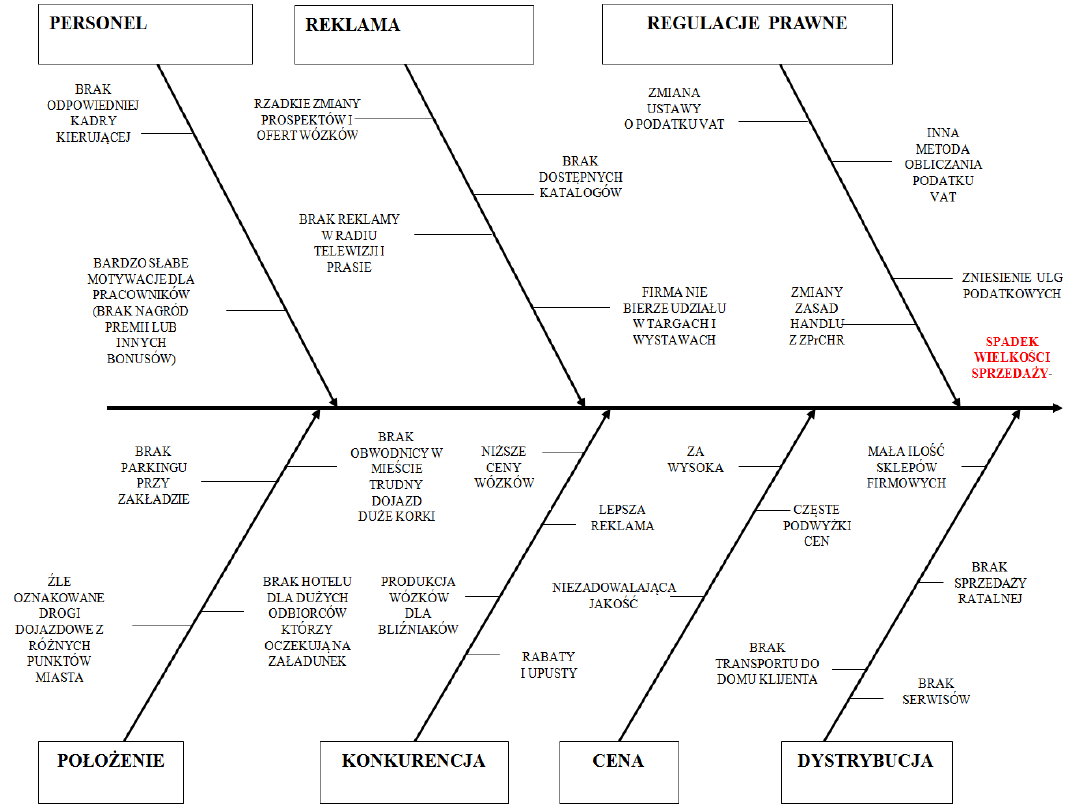

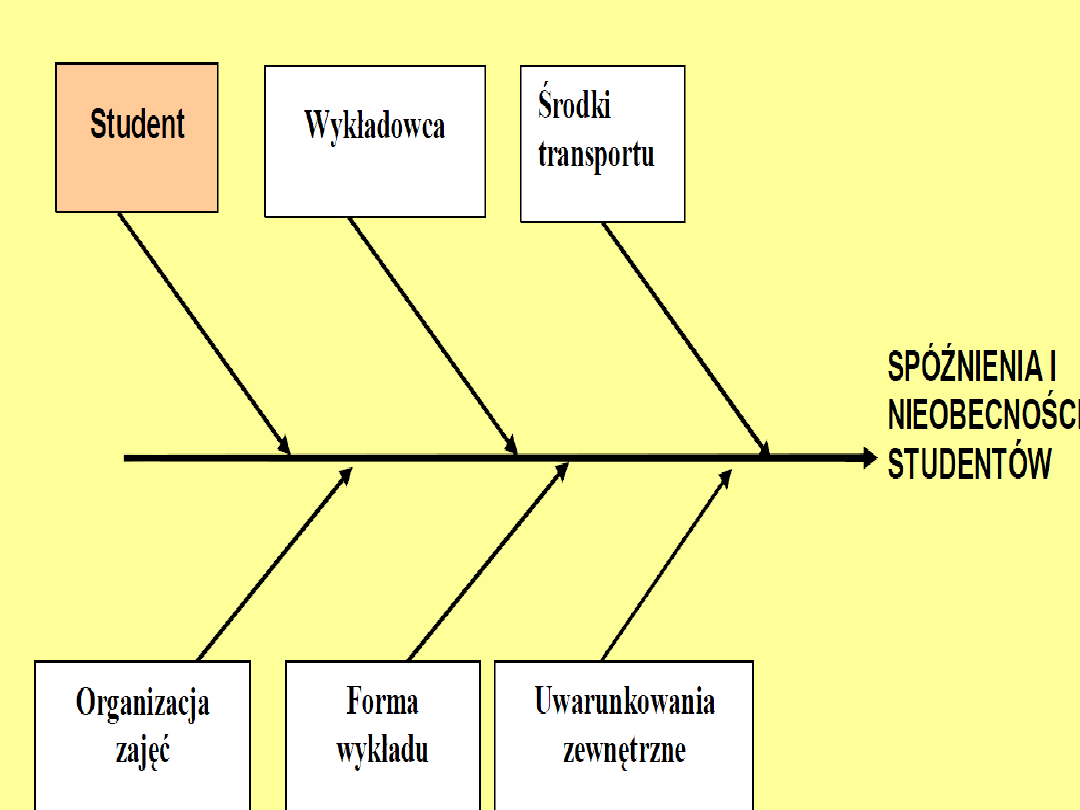

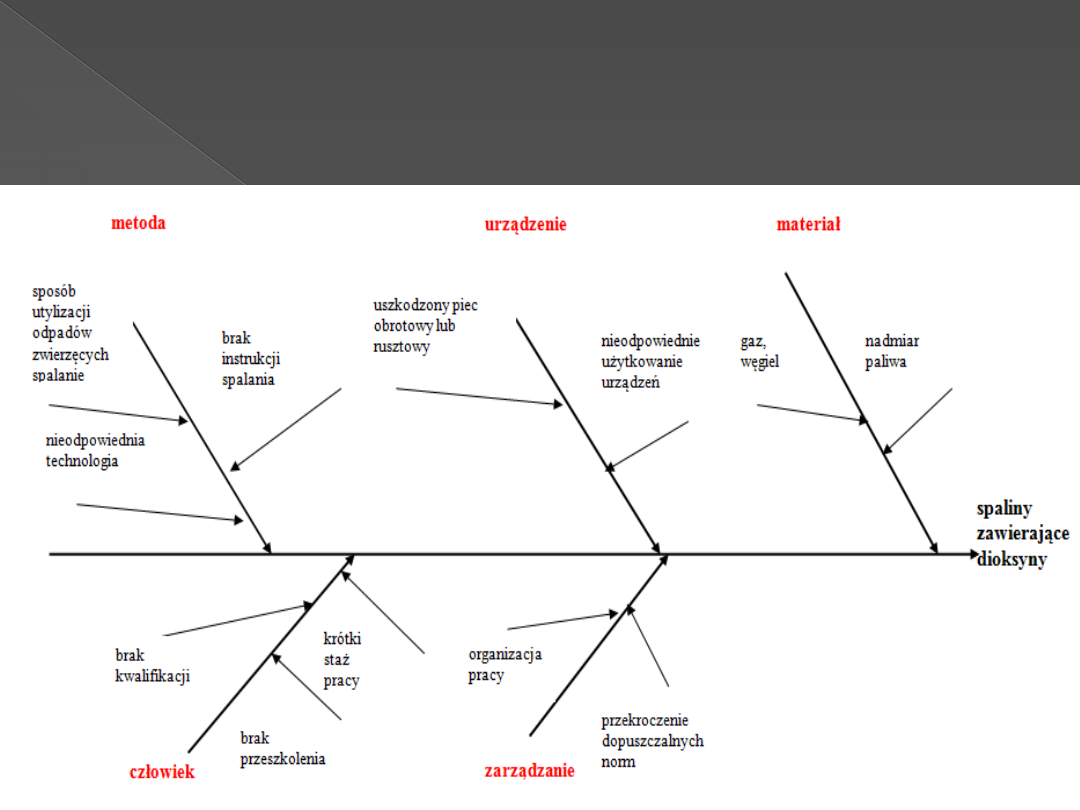

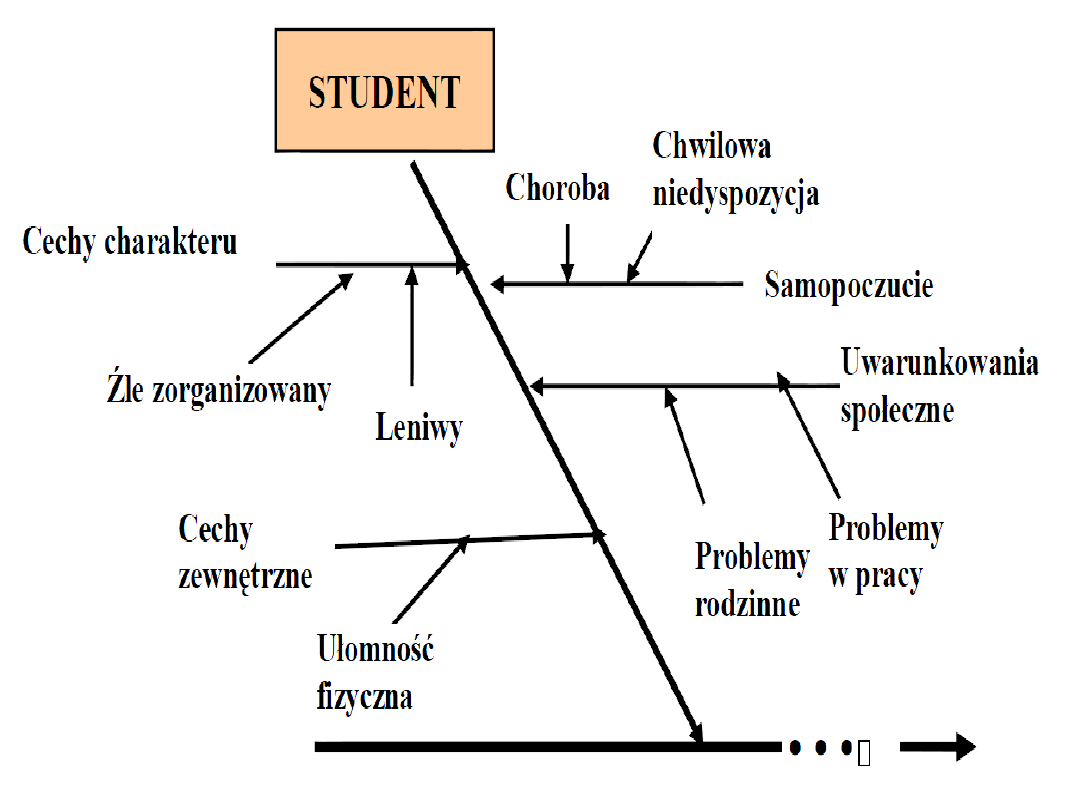

Przykład

background image
background image
background image
