Działanie prądu elektrycznego na organizm człowieka

Działanie prądu

elektrycznego na

organizm człowieka

POLITECHNIKA RADOMSKA

Semestr VI

Wykonali:
1. Michał Polit
2. Tomasz Wilamek

Prof. LESZEK SZYCHTA

spis treści

W S T Ę P

Przepływ prądu elektrycznego

przez ciało ludzkie lub zwierzęce

powoduje w organizmie

powstanie szkodliwych zmian dla

zdrowia lub niebezpiecznych dla

życia.

Zjawisko to nazywa się

Porażeniem Elektrycznym.

spis treści

W S T Ę P c.d.

Oddziaływanie  prądu  elektrycznego  na  organizm  człowieka  może  być
bezpośrednie,  kiedy  przez  jego  ciało  przepływa  prąd  elektryczny,  lub
pośrednie, powodujące różnego rodzaju urazy termiczne, mechaniczne bądź
inne,  powstające  bez  przepływu  prądu  przez  organizm.  Zagrożenia  są
związane z możliwością porażenia prądem elektrycznym, pożaru, wybuchu,
zatrucia w wyniku zastosowania w instalacjach i urządzeniach elektrycznych
szkodliwych  materiałów,  olśnienia  oczu  wywołanego  łukiem  powstającym
przy  zwarciu  elektrycznym,  itp.  W  pracy  elektryków  mogą  występować
również  zagrożenia  elektromagnetyczne  spowodowane  oddziaływaniem  pól
elektromagnetycznych  na  organizm  człowieka.  Najpoważniejszym  z
zagrożeń,  związanym  ze  stosowaniem  energii  elektrycznej  jest  zagrożenie
porażeniem  prądem  elektrycznym.  Niebezpieczeństwo  porażenia  prądem
elektrycznym występuje we wszystkich urządzeniach elektrycznych, których
napięcia robocze przekraczają wartości napięć bezpiecznych

spis treści

U W A L N I A N I E P O R A Ż O N E G O S P O D

D Z I A Ł A N I A P R Ą D U E L E K T R Y C Z N E GO

W  przypadku  porażenia  prądem  elektrycznym  możliwości  uratowania  życia
zależą  od  szybkości,  sprawności  i  spokojnego  działania  osób  z  otoczenia
poszkodowanego.
Czynnością  najważniejszą  jest  uwolnienie  porażonego  spod  działania  prąd
elektrycznego.
Szanse ratunku szybko spadają w miarę upływu czasu. W pierwszej minucie po
porażeniu  istnieje  98%  szansy  uratowania  życia,  po  3  minutach  –  40%,  po  5
minutach – 25%, a po 8 minutach 5%.
Jeżeli  w  pobliżu  są  inne  osoby,  powinny  one  wezwać  lekarza  (pogotowie
ratunkowe).  Jeżeli  w  pobliżu  nie  ma  innej  osoby,  to  nie  wolno  odstępować
porażonego – pomoc wzywać krzykiem

Uwalnianie porażonego spod działania prądu elektrycznego o napięciu do 1kV

Uwalnianie porażonego spod działania prądu elektrycznego o napięciu powyżej 1kV

spis treści

U W A L N I A N I E P O R A Ż O N E G O S P O D D Z I A Ł A N I A P R Ą D U

E L E K T R Y C Z N E G O O N A P I Ę C I U D O 1kV

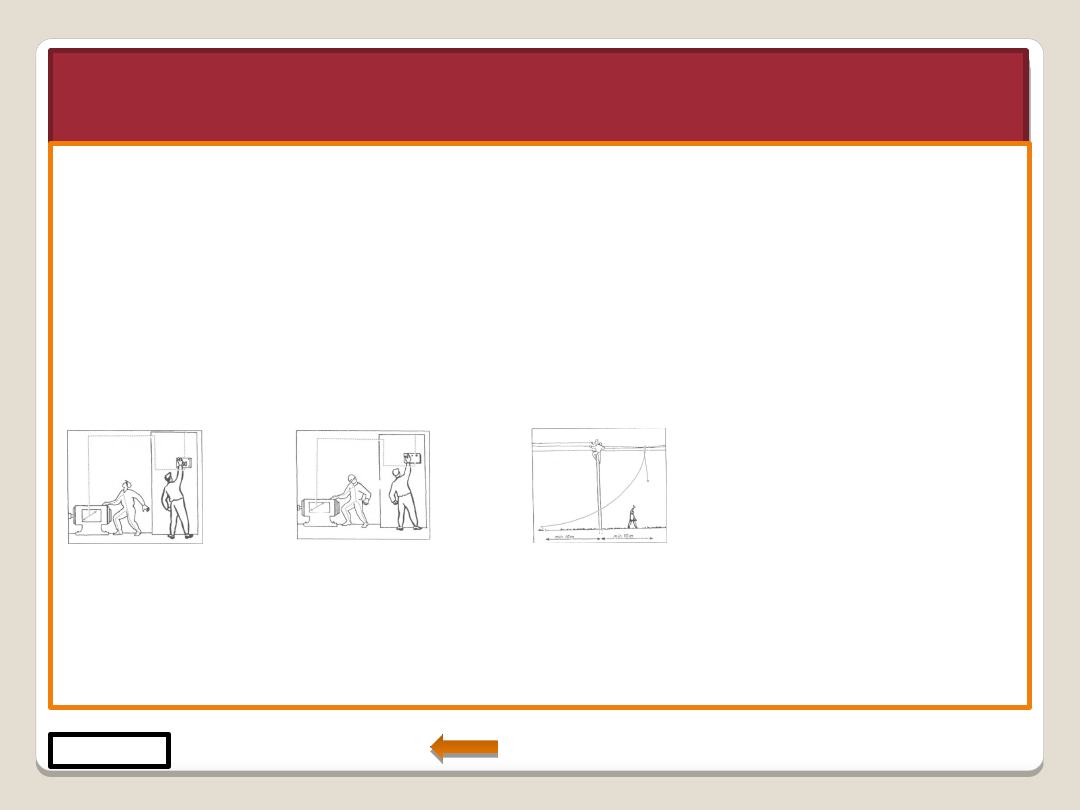

Przy napięciu do 1kV porażonego można uwolnić spod działania prądu elektrycznego jedną z następujących
metod:

 przez wyłączenie napięcie właściwego obwodu elektrycznego; (rys. 1)

 przez odciągnięcie porażonego od urządzeń będących pod napięciem; (rys. 2)

 przez odizolowanie porażonego uniemożliwiając przepływ prądu przez jego ciało
Napięcie można wyłączyć poprzez:

 otwarcie właściwych łączników;

 wyjęcie wkładek topikowych z obwodu zasilania. W przypadku uszkodzonej główki bezpiecznikowej, podczas
wyjmowania wkładki topikowej należy zachować odpowiednie środki ostrożności. Bezpieczników mocy nie wolno
wyjmować pod napięciem;

 zwarcie przewodów w liniach napowietrznych od strony zasilania za pomocą odpowiedniej zarzutki metalowej,
zwarcie trzeba wykonać w sposób trwały, odległość ratującego od uziemienia winna wynosić minimum 20m.
Odciągnięcie porażonego od urządzeń znajdujących się pod napięciem do 1kV należy dokonywać w przypadku, gdy
wyłączenia napięcia trwałoby zbyt długo lub było trudniejsze i niebezpieczne od wykonania. (rys. 3)

                Rys. 1                   Rys. 2                      Rys. 3
Przy  uwalnianiu  porażonych  spod  działania  prądu  elektrycznego  o  napięciu  do  1kV  jako  podstawowy  materiał
izolacyjny  należy  stosować  sprzęt  izolacyjny.  W  razie  braku  sprzętu  izolacyjnego  można  stosować  materiał
zastępczy: suche drewno, tworzywa sztuczne, suche materiały tekstylne.
Wybór metody i  sposobu uwalniania porażonego spod działania prądu elektrycznego dokonuje osoba ratująca, w
zależności  od  warunków,  w  jakich  nastąpiło  porażenie,  mając  na  uwadze  własne  bezpieczeństwo  oraz  potrzebę
natychmiastowego  uwolnienia  porażonego.  Gdy  porażenie  nastąpiło  na  wysokości,  a  wyłączenia  napięcia  może
spowodować  upadek  porażonego,  należy  przed  wyłączeniem  napięcia  zabezpieczyć  porażonego  przed  skutkami
upadku.

spis treści

U W A L N I A N I E P O R A Ż O N E G O S P O D D Z I A Ł A N I A P R Ą D U

E L E K T R Y C Z N E G O O N A P I Ę C I U P O W Y Ż E J 1kV

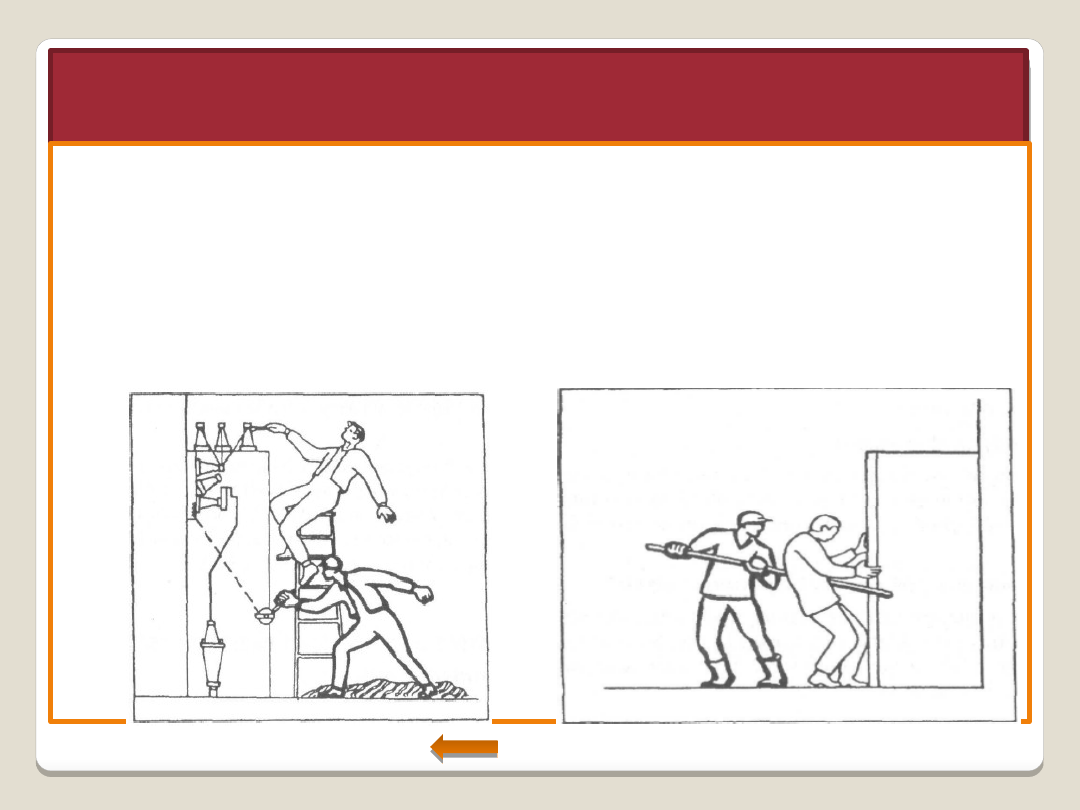

Przy napięciu powyżej 1kV porażonego należy uwolnić spod działania prądu elektrycznego jedną z
następujących metod:

 przez wyłączenie napięcia właściwego obwodu elektrycznego;

 przez odciąganie porażonego od urządzeń będących pod napięciem przy pomocy sprzętu izolacyjnego
Wyłączenia  należy  dokonać  przez  otwarcie  właściwych  łączników  (rys.  1).  Przed  zdjęciem  porażonego  z
urządzenia , które zostało wyłączone, należy upewnić się o braku napięcia za pomocą wskaźnika napięcia,
a następnie rozładować urządzenie zachowując wymagane dla tych czynności środki ostrożności. Można
też dla zyskania na czasie odciągnąć porażonego sprzętem izolacyjnym.
Odciąganie  porażonego  od  urządzeń  będących  w  stanie  załączenia  należy  wykonać  w  przypadku  braku
możliwości  wyłączenia  napięcia  posługując  się  sprzętem  izolacyjnym  zasadniczym  i  dodatkowym  z
wykluczeniem możliwości bezpośredniego dotknięcia urządzeń znajdujących się pod napięciem (rys. 2).
     Rys. 1                                                           Rys. 2

W P Ł Y W R O D Z A J U P R Ą D Ó W N A O R G A

N I Z M C Z Ł O W I E K A

spis treści

Porażenie  elektryczne  zachodzi  najczęściej  przy  dotknięciu  części  znajdującej  się  normalnie  lub
przypadkowo pod napięciem względem ziemi, np. dotknięcie gołego przewodu, szyny, zacisku, korpusu
uszkodzonej  maszyny  lub  aparatu  itd.  Jeśli  dotykający  stoi  na  ziemi,  na  przewodzącej  podłodze  lub
konstrukcji  stalowej,  to  pod  działaniem  napięcia  nastąpi  przepływ  prądu  przez  jego  ciało.  Podobny
przypadek  nastąpi  jeśli  dotykający  będzie  odizolowany  od  ziemi,  lecz  dotyka  drugą  ręką  lub  ciałem
innego przewodu lub uziemionych konstrukcji stalowych, rurociągów, zbiorników itp.
O stopniu porażenia elektrycznego decyduje wartość i rodzaj prądu przepływającego przez ciało, czas
przepływu oraz droga prądu w organizmie ludzkim.
Natężenie  prądu  zależy  od  napięcia  i  oporu  organizmu.  Opór  wewnętrzny  ciała  ludzkiego  jest  bardzo
mały (rzędu 500Ω). Wyjątek stanowi cienka warstwa skóry mająca duży opór: tym większy im naskórek
jest grubszy, bardziej suchy i nie uszkodzony. Opór ciała ludzkiego jest więc różny i zależy do wielkości,
powierzchni,  jaką  skóra  styka  się  z  urządzeniem  pod  napięciem,  i  od  stanu  skóry.  Im  większa  jest
powierzchnia  styku  i  im  większa  skóra  jest  bardziej  wilgotna  tym  opór  skóry  jest  mniejszy.  Skóra
przedstawia  opór  w  pierwszej  chwili  przepływu  prądu,  ponieważ  w  krótkim  czasie  zostaje  przebita    i
pozostaje  tylko opór wewnętrzny ciała.  Przy suchym i  nie  uszkodzonym naskórku  opór ciała ludzkiego
może wynosić nawet do 100 000 Ω, podczas gdy przy uszkodzonym lub wilgotnym naskórku może się
zmniejszyć do 1000 Ω.
Jeśli przyjąć, że całkowity opór ciała równa się 1000 Ω (mokry uszkodzony naskórek), graniczna wartość
napięcia bezpiecznego wyniesie:

U=IR=0,025A*1000Ω=25V

W P Ł Y W R O D Z A J U P R Ą D Ó W N A O R G A

N I Z M C Z Ł O W I E K A c.d.

spis treści

W wyniku przeprowadzonych analiz okazało się, że prąd o częstotliwości 50Hz jest najbardziej
niebezpieczny dla człowieka. Prądy o większej częstotliwości są dla człowieka mniej niebezpieczne.
Badania wykazały że ludzie są mniej wrażliwi na działanie prądu stałego niż prądu przemiennego o
takiej samej wartości.

Norma PN-66/E-05009 „Ochrona przeciwporażeniowa w urządzeniach o napięciu znamionowym do
1000V” określa, że w urządzeniach prądu przemiennego o częstotliwości do 500Hz napięcie robocze
względem ziemi:

 przekraczające 50V jest niebezpieczne

 ponad 30V, lecz nie nie przekraczające 50V, może być niebezpieczne

 nie przekraczające 30V – jest bezpieczne

W urządzeniach prądu stałego napięcie robocze względem ziemi:

 przekraczające 100V jest niebezpieczne

 ponad 60V, lecz nie przekraczające 100V, może być niebezpieczne;

 nie przekraczające 60V – jest bezpieczne

Największe zagrożenie występuje w razie dotknięcia dwóch przewodów i różnej
biegunowości, każdego inną ręką.

W A R T O Ś C I P R O G O W E

Prąd w mA

Odczuwanie wrażenia i reakcja organizmu

0,3÷0,4

Odczuwa się przepływ prądu w miejscu zetknięcia dłoni z elektrodą

0,7÷1,2

Prąd wyraźnie się odczuwa

1,2÷1,6

Łaskotanie i swędzenie ręki

1,6÷2,2

Cierpienie dłoni

2,2÷2,8

Cierpienie przegubów

2,8÷3,5

Lekkie usztywnienie rąk

3,5÷7,5

Silne usztywnienie rąk, ból w przedramieniu aż do łokcia

ok. 9,0

Można się jeszcze uwolnić od elektrod, pomimo skurczu ramion i dłoni

10,0÷25,0

Uwolnienie się od elektrod na skutek skurczu jest bardzo trudne wręcz niemożliwe.
Prąd nie powoduje groźnych następstw, jeśli czas jego przepływu nie przekroczy
15÷20s.

25,0÷60,0

Silne i bardzo bolesne skurcze mięśni rąk i klatki piersiowej, możliwość arytmii
serca

60,0÷100,0

Prawdopodobieństwo nierównej i niezgodnej pracy komór i przedsionków serca –
konieczna natychmiastowa pomoc lekarza

powyżej 300,0

Zatrzymanie normalnej pracy serca

spis treści

ALGORYTM POSTĘPOWANIA PODCZAS UDZIELANIA POMOCY

PRZEDLEKARSKIEJ OSOBOM PORAŻONYM PRĄDEM

ELEKTRYCZNYM

spis treści

Przytomny

Opatrzyć obrażenia:

Krwotok

, oparzenia, złamania

Nieprzytomny

Oddycha

Nie oddycha

Ułożenie na boku w pozycji

bocznej ustalonej

Brak krążenia

Krążenie

zachowane

Udrożnienie

Dróg

oddechowych

Udrożnienie

Dróg

oddechowych

Sztuczne

oddychanie

Sztuczne

oddychanie +

masaż serca

G Ł Ó W N E Ź R Ó D Ł A W Y P A D K Ó W W Z A K

Ł A D A C H P R Z E M Y S Ł O W Y C H

spis treści

1. Zwisanie przewodów elektrycznych;
2. Stykanie się izolowanych (lub mających uszkodzoną izolację) przewodów elektrycznych ze ścianami,

metalowymi konstrukcjami, rurociągami;

3. Brudne izolatory, przewody i aparatura, np. w wyniku złej konserwacji;
4. Zatarasowanie miejsc obsługi;
5. Nieczynne i nieutrzymywane w porządku przewody i aparaty;
6. Zły stan uziemień ochronnych lub zerowania ochronnego;
7. Zły stan wyłączników, rozruszników i zabezpieczeń;
8. Brak osłon części znajdujących się pod napięciem;
9. Brak oznaczeń, napisów i znaków rozpoznawczych na urządzeniach i kablach itp. i wynikające z tego

pomyłki

10.Wadliwa organizacja kontroli izolacji, oporu uziomu i skuteczności środków ochronnych;
11.Konstrukcje nie przystosowane do warunków pracy;
12.Brak szkolenia załogi w zakresie bhp, brak instrukcji bhp na stanowisku pracy.

Z A S A D Y B H P P R Z Y U R Z

Ą D Z E N I A C H E L K T R Y C Z N Y C H

spis treści

1. Używać przenośnych narzędzi elektrycznych, sprawdzonych i uziemionych oraz połączonych do sieci

za pomocą nie uszkodzonego przewodu.

2. W pomieszczeniach wilgotnych, we wnętrzu lub w bezpośrednim sąsiedztwie dużych mas

metalowych posługiwać się narzędziami i lampami elektrycznymi zasilanymi napięciem obniżonym
do 12 lub 24V.

3. Nie naprawiać instalacji i opraw oświetleniowych pod napięciem. Wyłączyć obwód wyłącznikiem i

wykręcać bezpieczniki na obu przewodach. Przerwanie obwodu wyłącznikiem jest niewystarczające,
ponieważ może on być umieszczony wadliwie w przewodzie zerowym zamiast w przewodzie
fazowym.

4. Wkładki topikowe bezpiecznika wymienić po wyłączeniu odbiorników. Wymieniając wkładki topikowe

przy wyłączonych odbiornikach narażamy się na poparzenie w razie przepalenie się wkładki
topikowej w chwili wkręcenia bezpiecznika.

5. Stosować sprzęt ochronny, jeśli w czasie pracy można się znaleźć pod napięciem. Przy używaniu

sprzętu ochronnego (nawet uziemionych) w pomieszczeniach bardzo wilgotnych lub w
pomieszczeniach o dobrze przewodzącej podłodze należy używać rękawic i dywanika ochronnego
izolującego pracownika od narzędzi i od ziemi

6. Nie usuwać uszkodzeń maszyn elektrycznych znajdujących się w ruchu
7. O zauważonym uszkodzeniu instalacji lub aparatury elektrycznej zawiadomić swego przełożonego

lub elektromontera wyłączając obwody spod napięcia. W ten sam sposób postąpić, jeśli się zauważy,
że metalowe (np. obudowy silników i aparatów, części maszyn, części konstrukcji stalowych) są pod
napięciem.

S P R Z Ę T O C H R O N N Y

spis treści

Podczas wykonywania prac związanych z obsługą, konserwacją, remontem i pomiarami,

wysokiego, średniego i niskiego napięcia, pracownicy zobowiązani są posługiwać się odpowiednio
sprzętem ochronnym, zabezpieczającym przed porażeniem elektrycznym, działaniem łuku
elektrycznego lub urazami mechanicznymi – przy czynnych urządzeniach elektroenergetycznych.

W zależności od przeznaczania sprzęt ochronny dzieli się na:

Sprzęt izolacyjny, którego zadaniem jest ochrona przed przez ciało człowieka prądu
elektrycznego. Do tej grupy zalicza się:



Drążki izolacyjne - manipulacyjne, pomiarowe i do zakładania uziemiaczy przenośnych



Kleszcze i uchwyty izolacyjne do bezpieczników



Półbuty i kalosze elektroizolacyjne, pomosty izolacyjne, dywaniki i chodniki gumowe,
rękawice elektroizolacyjne i narzędzia izolowane

Sprzęt do stwierdzania obecności lub braku napięcia. Są to wskaźniki wysokiego i niskiego

napięcia oraz uzgadniacze faz.

Sprzęt chroniący przed pojawieniem się napięcia, do którego zalicza się: uziemiacze

przenośne i zarzutki.

Sprzęt zabezpieczający przed działaniem łuku elektrycznego, produktów spalania i przed

obrażeniami mechanicznymi. Do tej grupy sprzętu zalicza się: Okulary, Ochronne
przeciwodpryskowe, rękawice azbestowe, maski przeciwgazowe, pasy bezpieczeństwa,
szelki bezpieczeństwa, drabiny, podnośniki i słupołazy.

Sprzęt pomocniczy: przenośne ogrodzenia i płyty izolacyjne, barierki i linki, nakładki izolacyjne,

tablice ostrzegawcze i siatki ochronne

Document Outline
