Artur Rembowski
Zmiany mikrostruktury
zachodzące podczas
odkształcenia i wyżarzania
Przemiany podczas wyżarzania po
odkształceniu
Procesy zdrowienia
Rekrystalizacja
Zarodkowanie
Temperatura rekrystalizacji i odkształcenie
krytyczne
Wzrost ziarn i rekrystalizacja wtórna
Spis treści:
Technologie wytwarzania większości wyrobów
obejmują przeróbkę plastyczna na zimno lub
na gorąco. Umowna temp. odgraniczająca te
dwa rodzaje odkształcenia nazywa się temp.
rekrystalizacji wynosi około 0,4 temp.
topnienia. W wyniku odkształcenia na zimno
materiał ulega umocnieniu. Wytworzona
mikrostruktura jest silnie zdefektowana, a
stan ten jest określony mianem stanu
równowagi nietrwałej
Przemiany podczas wyżarzania po
odkształceniu
Aby umożliwić dalszą przeróbkę plastyczna,
konieczne jest przeprowadzenie wyżarzania
rekrystalizującego. W czasie rekrystalizacji
dochodzi do odbudowy struktury poprzez
tworzenie się nowych nieodkształconych ziarn.
Podczas wyżarzania materiału odkształconego
zmiany struktury, zachodzą zwykle w trzech
etapach:
Zdrowienia
Rekrystalizacji
Rozrostu ziarn
Zdrowienie jest etapem przemian
zachodzących podczas nagrzewania lub
wygrzania materiału odkształconego
plastycznie w zakresie temp. poniżej temp.
rekrystalizacji
Procesy zdrowienia
W pierwszej kolejności w strukturze następuje
istotne zmniejszenie koncentracji defektów
punktowych (wakancji i atomów w pozycjach
międzywęzłowych) poprzez ich dyfuzje i
anihilacje. Początkowo powstaje komórkowa
struktura dyslokacyjna o malejącej z upływem
czasu wygrzewania gęstości dyslokacji w
splotach wewnątrz komórek, która następnie
przekształca się w strukturę podziarn z
dyslokacyjnymi granicami małego kata.
Spadek koncentracji defektów punktowych,
zmniejszenie gęstości i pewne
uporządkowanie dyslokacji, powodują
odnowienie się takich własności fizycznych,
jak
przewodność elektryczna
Przenikalność
Podatność magnetyczna
Rekrystalizacja:
jest to proces zachodzący w metalach
podczas wyżarzania rekrystalizującego,
którego efektem jest odbudowa struktury
krystalicznej metalu po zgniocie i
przywrócenie mu pierwotnych właściwości
fizycznych i mechanicznych.
Etapy rekrystalizacji:
zdrowienie i poligonizacja
rozrost ziarn
Rekrystalizacja
Zarodkowanie polega na tworzeniu się
małych obszarów o niemal doskonałej
strukturze krystalicznej, zdolnych do ciągłego
wzrostu kosztem odkształconej osnowy.
Zarodkowanie
Mechanizmy tworzenia zarodków zależą od:
Struktura materiału po odkształceniu
Wielkość energii zmagazynowanej
Temperatura wyżarzania rekrystalizującego

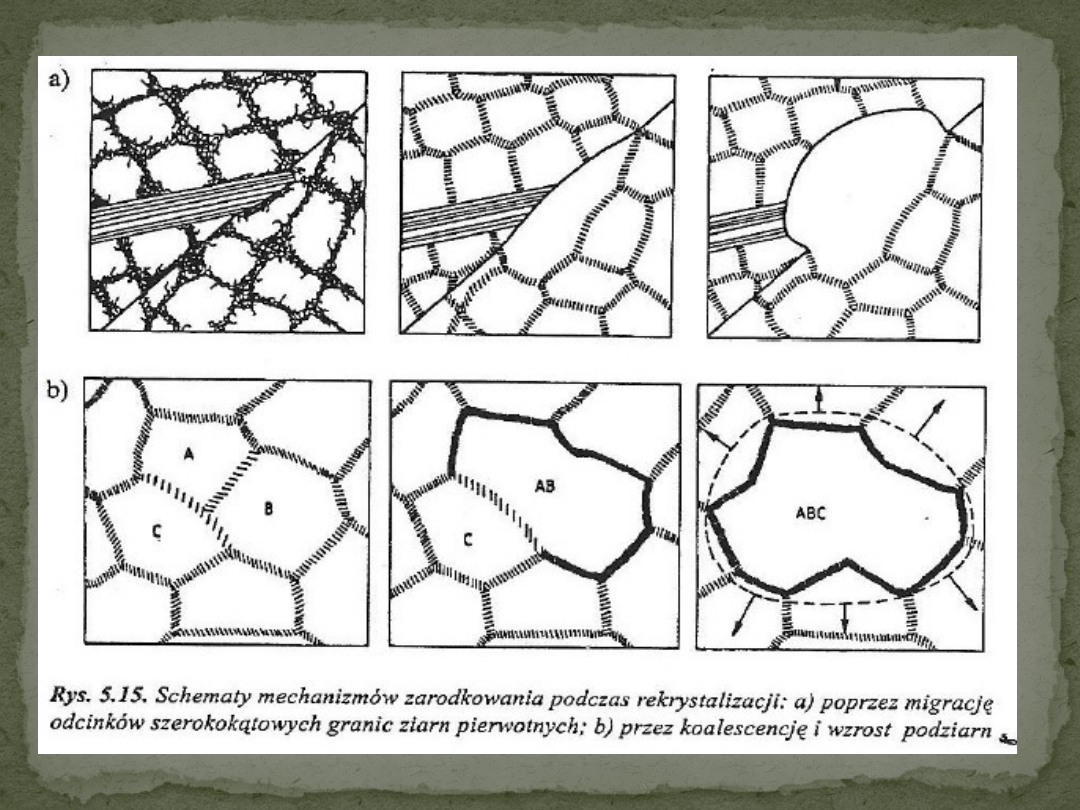

Do podstawowych mechanizmów zarodkowania
zaliczamy:
Zarodkowanie poprzez migracje granic ziarn
pierwotnych
Zarodkowanie na drodze wzrostu podziarn
poprzez ich koalescencję lub migrację granic
podziarn.
Proces rekrystalizacji zachodzi przy temp.
wyższych niż zdrowienie tzw. temperatury
rekrystalizacji. Temperatura rekrystalizacji jest
pojęciem umownym i nie może być jednoznacznie
określona, gdyż zależy od wielu czynników takich
jak: temp. topnienia, czystość metalu, skład
metalu itp. Relacja pomiędzy temperaturami
topnienia i rekrystalizacji dla metali o czystości
technicznej jest wyrażona wzorem:
T
r
= 0,4T
t
[K]
Temperatura rekrystalizacji i
odkształcenie krytyczne
Szybkość rekrystalizacji uzależniona jest od
dwóch niezależnych procesów:
Szybkości tworzenia zarodków
Szybkości ich wzrostu
Jeżeli szybkość tworzenia zarodków jest duża,
a ich wzrost powolny to powstaje drobne
ziarno i na odwrót.
Wzrost ziarn jest procesem strukturalnym,
który zachodzi podczas wyżarzania materiału
rekrystalizacji pierwotnej tj. od momentu
wyczerpania zdefektowanej osnowy i
zetknięcia się zrekrystalizowanych ziarn.
Wzrost ziarn i rekrystalizacja wtórna
Siłą pędną rozrostu ziarn jest dążenie do obniżenia
energii powierzchniowej granic ziarn poprzez wzrost
przeciętnej wielkości nowo utworzonych ziarn w
miarę upływu czasu.

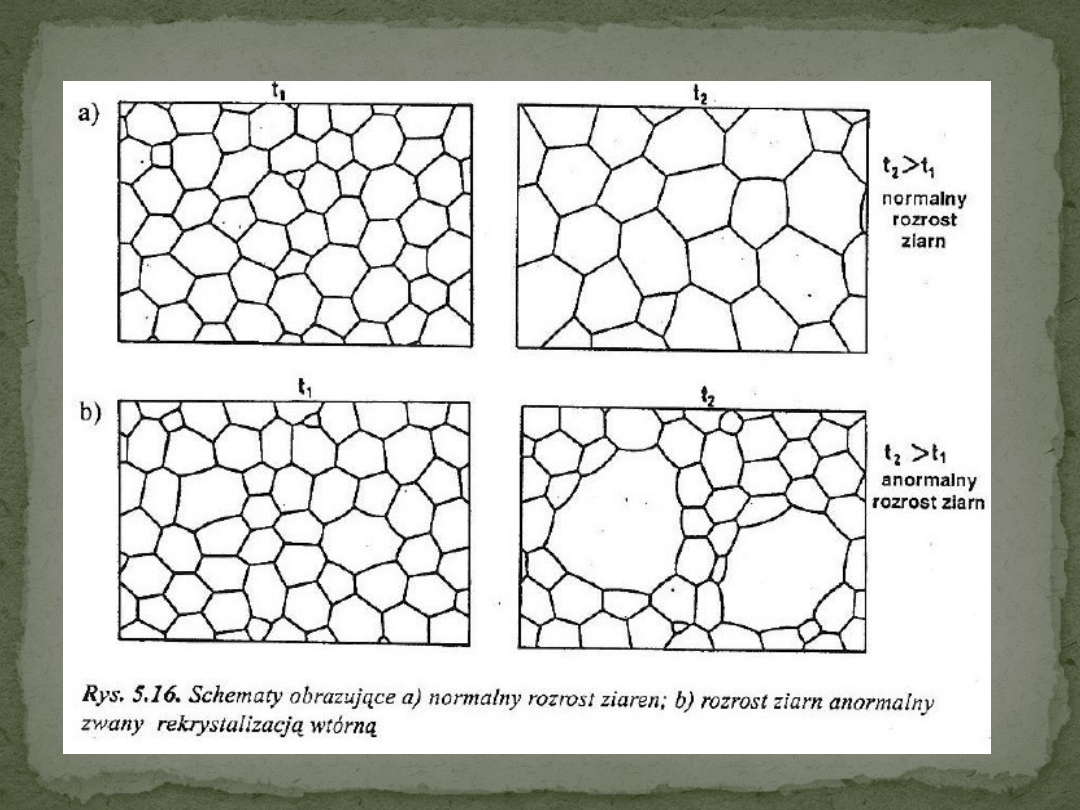

Wyróżnia się dwa rodzaje tego procesu:
Normalny rozrost ziarn, który polega na ciągłym
wzroście ziarn w taki sposób, że ich wielkość rośnie
jednakowo w całej objętości materiału; kształt ziarn
oraz rozkład ich wielkości zostają zachowane, lecz
krzywa rozkładu przesuwa się w kierunku większych
wielkości ziarna.
Anomalny (nieciągły) rozrost ziarn, zwany również
rekrystalizacją wtórną, polega na wzroście niewielkiej
liczby dużych ziarn kosztem ziarn powstałych,
których wielkość prawie nie ulega zmianie.

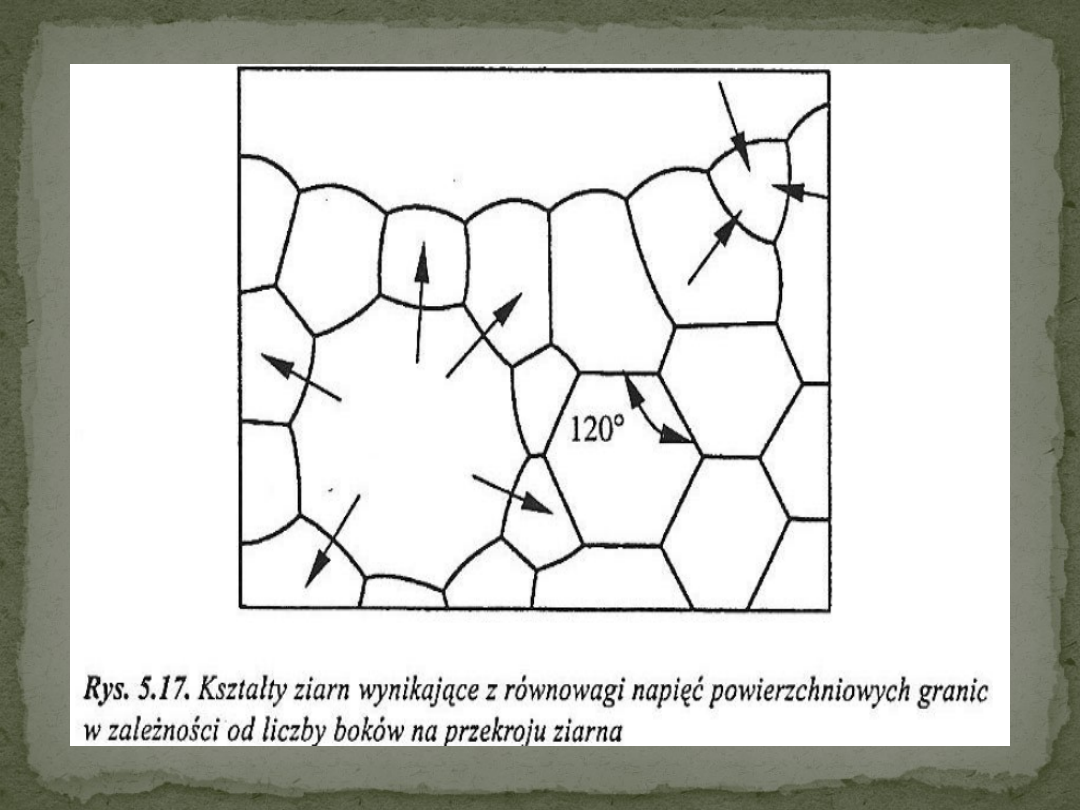

Normalny rozrost ziarn w metalach i stopach
jednofazowych jest wynikiem dążenia układu
do wystąpienia równowagi napięć
powierzchniowych granic ziarn na
krawędziach i w narożach ziarn. Ma to miejsce
wtedy, kiedy kąt pomiędzy granicami trzech
stykających się ziarn wynosi 120 stopni.
www.wikipedia .pl
„Materiałoznawstwo” J. Pacyna
Blicharski M. : „Inżynieria materiałowa- Stal”.
Blicharski M. : „Wstęp do inżynierii
materiałowej”
Bibliografia
