PREZENTACJA DIAGRAMY UDZWIGU

background image

DIAGRAMY UDZWIGU

UDZWIG ZREDUKOWANY

największa dopuszczalna masa ładunku, jaką
może podnieść wózek gotowy do pracy powyżej
3300 mm, zachowując odległości środka
ciężkości ładunku od czoła wideł, dla danego
udźwigu nominalnego, lub w całym zakresie
podnoszenia, przy odległości środka ciężkości
ładunku od czoła wideł większej niż określona dla
danego udźwigu nominalnego.

background image

KONIECZNOŚĆ REDUKCJI UDZWIGU
NOMINALNEGO ZACHODZI W
NASTĘPUJĄCYCH PRZYPADKACH:

· odległość środka ciężkości masy ładunku od czoła wideł
jest większa od odległości nominalnej danego wózka;

· ładunek jest podnoszony na wysokość większą niż
wysokość nominalna (bazowa) wózka;

· wózek posiada mechanizm przesuwu wideł w
płaszczyźnie poziomej i ładunek jest przesuwany
poziomo względem osi symetrii wózka.

Dla każdego z tych przypadków wytwórcy wózków

ustalają diagram redukcji udźwigu

background image

PRZYKŁADOWE WYKRESY

UDZWIGÓW

ZNAJDUJĄCE SIĘ

NA WÓZKACH
PODNOŚNIKOWYCH

Rozróżnia się dwa sposoby przedstawiania
diagramu udźwigu:
- w formie tabeli,
- w formie wykresu(zespołu wykresów)

background image

DIAGRAM W FORMIE TABELI

Hp – wysokość podnoszenia,

Q – udźwig wózka,

d – odległość środka ciężkości

background image

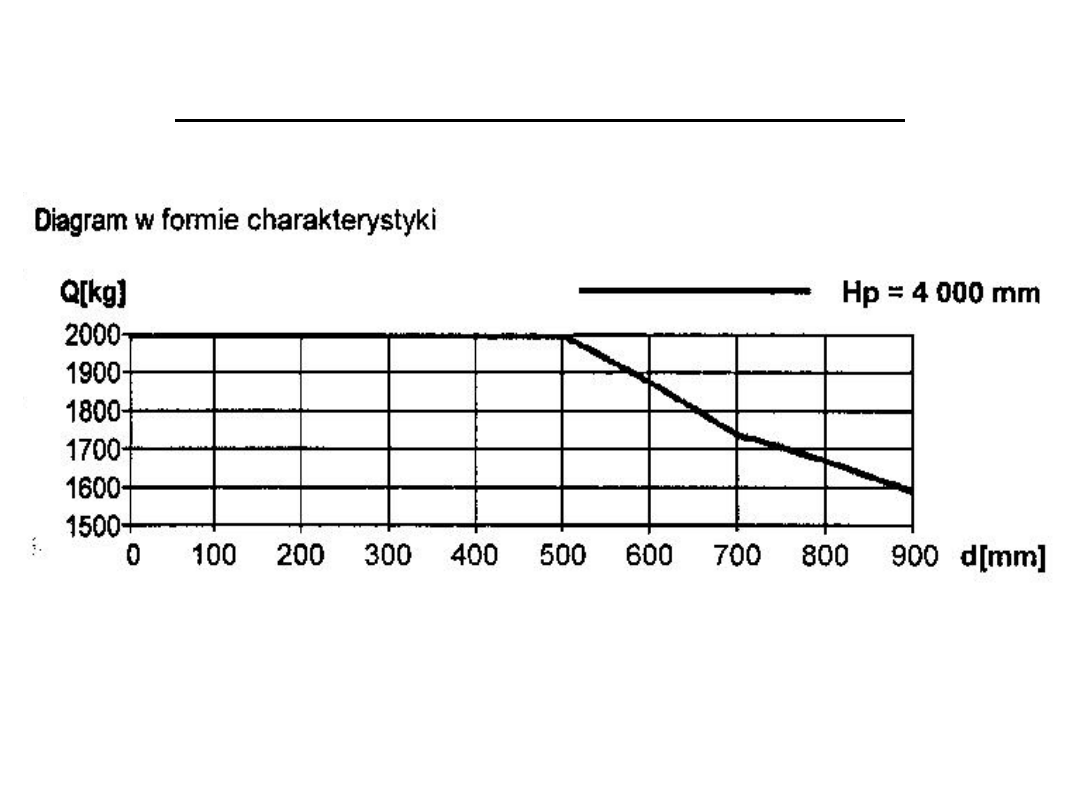

DIAGRAM W FORMIE WYKRESU

background image

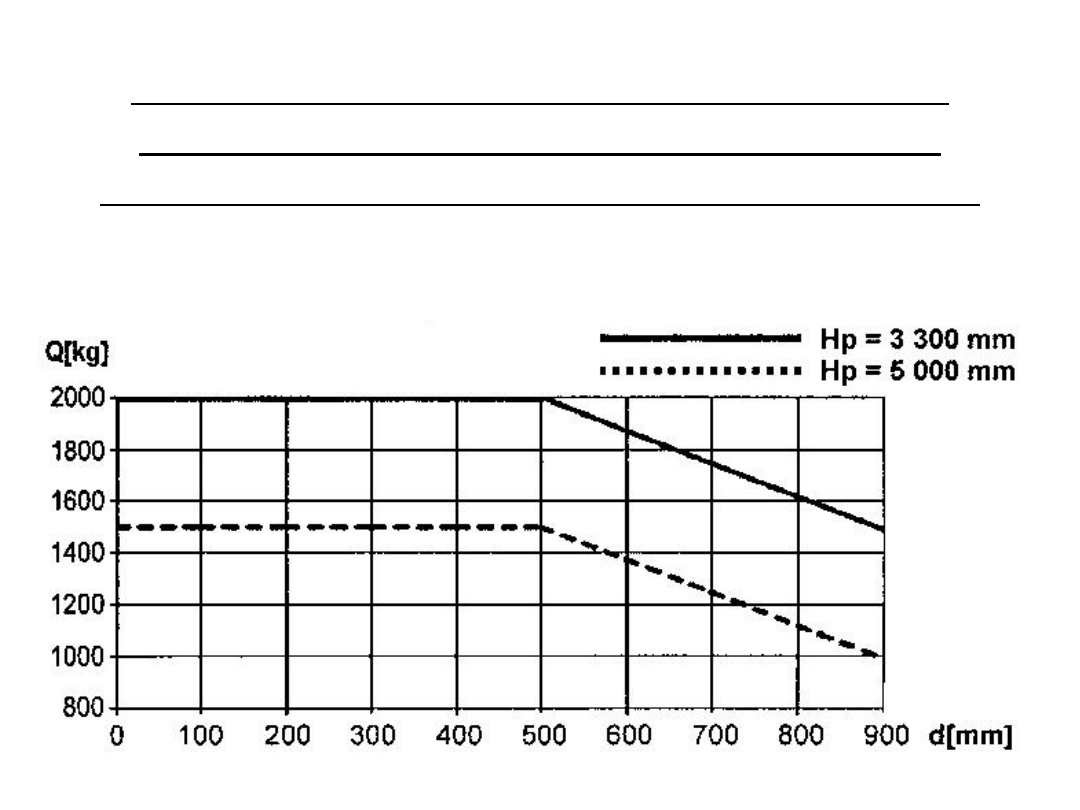

DIAGRAM UDZWIGU DLA WÓZKA O

DUŻEJ WYSOKOŚCI PODNOSZENIA

SKŁADAJĄCY SIĘ DWÓCH WYKRESÓW

background image

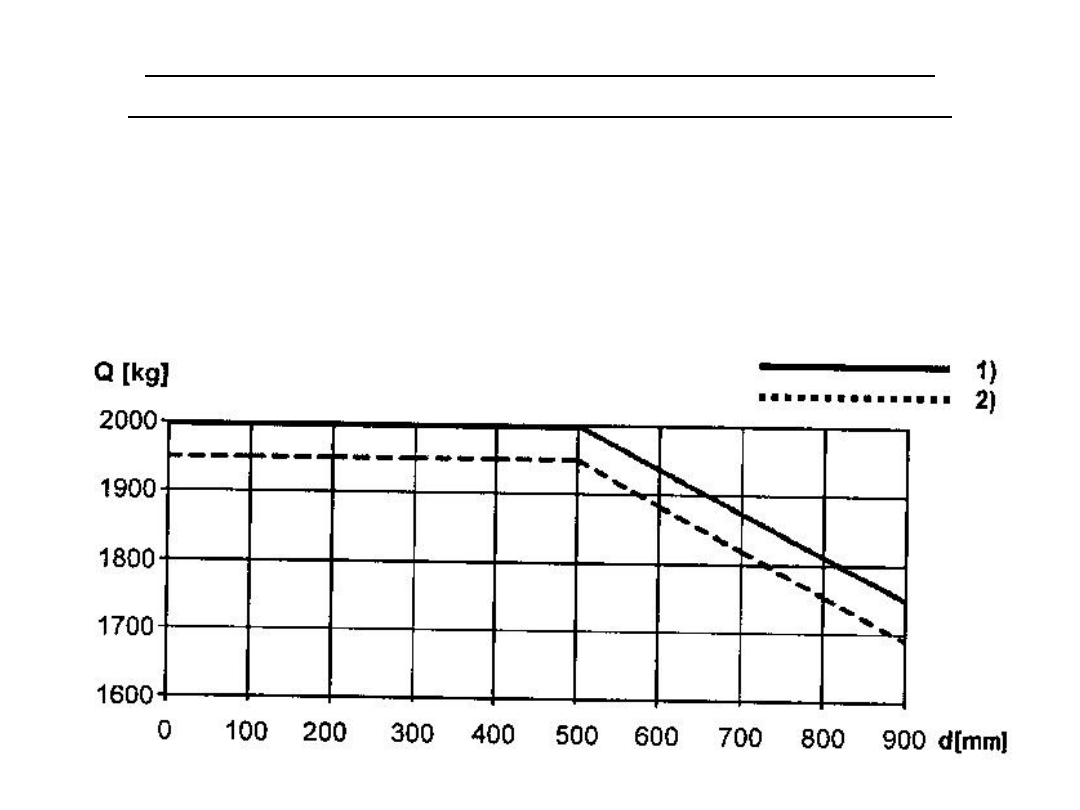

DIAGRAM UDZWIGU PRZEDSTAWIA DWIE

CHARAKTERYSTYKI TEGO SAMEGO WÓZKA

charakterystyka 1) - dotyczy wózka w wersji standard ( z widłami)

charakterystyka 2) – dotyczy wózka wyposażonego w przesuw

boczny

background image

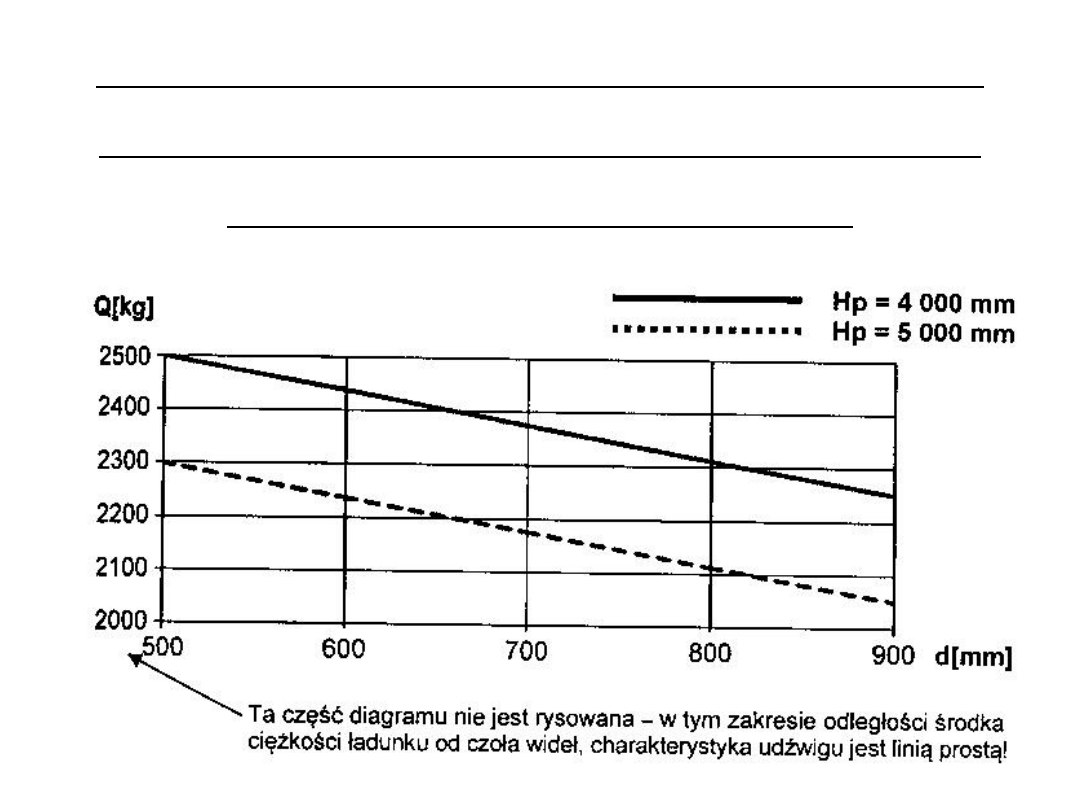

DIAGRAMY UDZWIGU KTÓRE ZACZYNAJĄ

SIĘ OD WARTOŚCI ODLEGŁOŚCI ŚRODKA

CIĘŻKOŚCI OD CZOŁA WIDEŁ

background image

SPOSOBY WYZNACZANIA GRANICZNYCH

WARTOŚCI PARAMETRÓW

PODNOSZONYCH ŁADUNKÓW NA

PODSTAWIE DIAGRAMU UDZWIGU

WÓZKA

background image

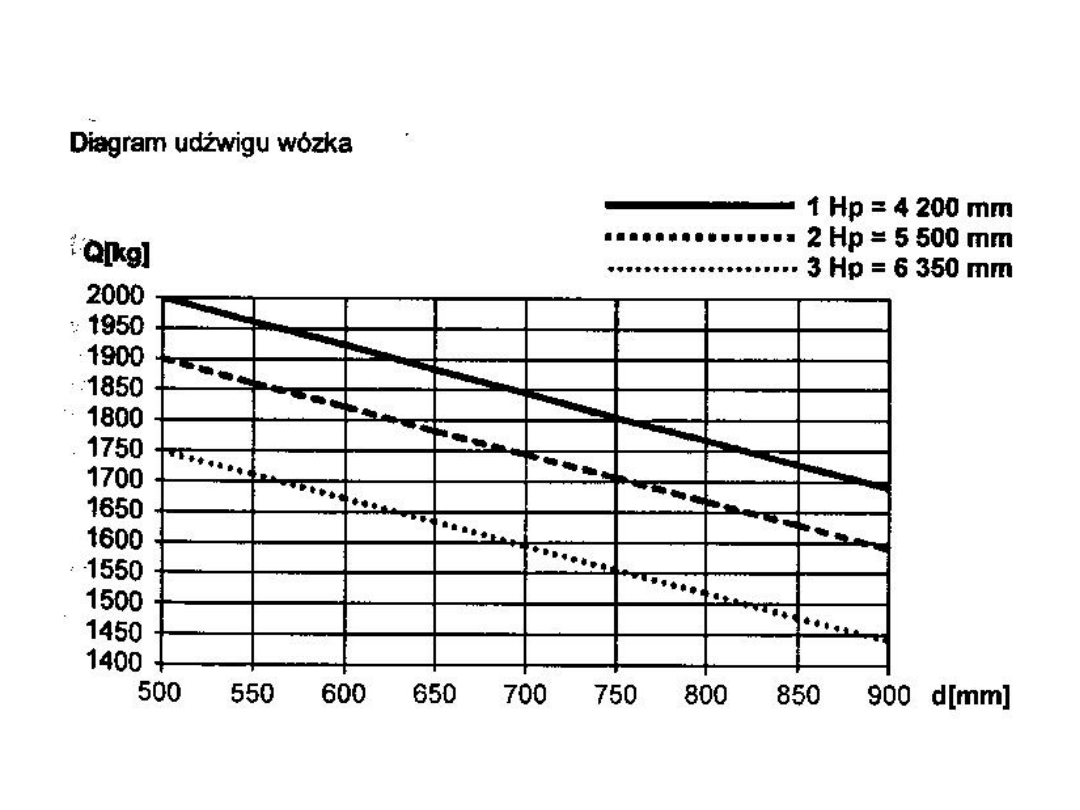

SYTUACJA PIERWSZA

DANE :

- ładunek o masie m = 1800kg,

- odległość środka ciężkości ładunku od czoła wideł d =

700mm,

SZUKANE:

- maksymalna wysokość Hp, na jaką można ten ładunek

podnieść

background image
background image

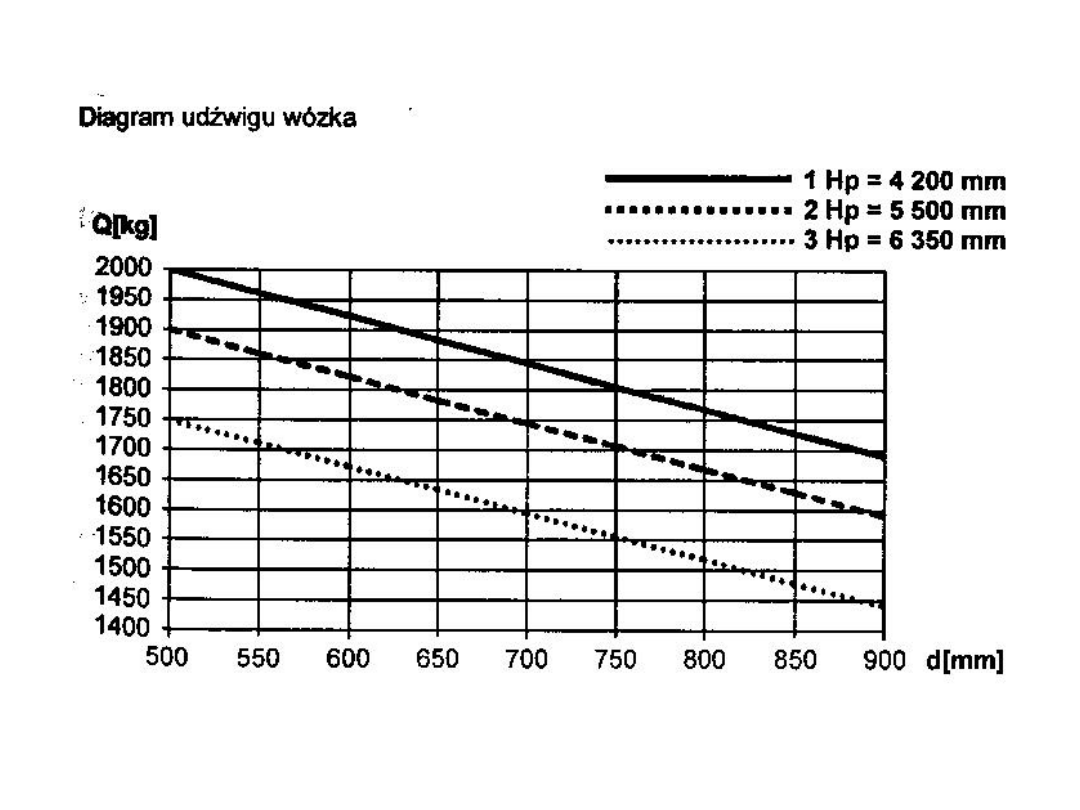

SYTUACJA DRUGA

DANE:
-
masa ładunku m = 1800 kg ładunek o różnych
rozmiarach zewnętrznych i tej samej masie,
- wysokość regału Hr = 5000 mm,

SZUKANE:
-
ładunki których odległość środka ciężkości
ładunku od czoła wideł nie przekroczy wartości
maksymalnej, dopuszczonej przez diagram udźwigu
wózka

background image
background image
background image

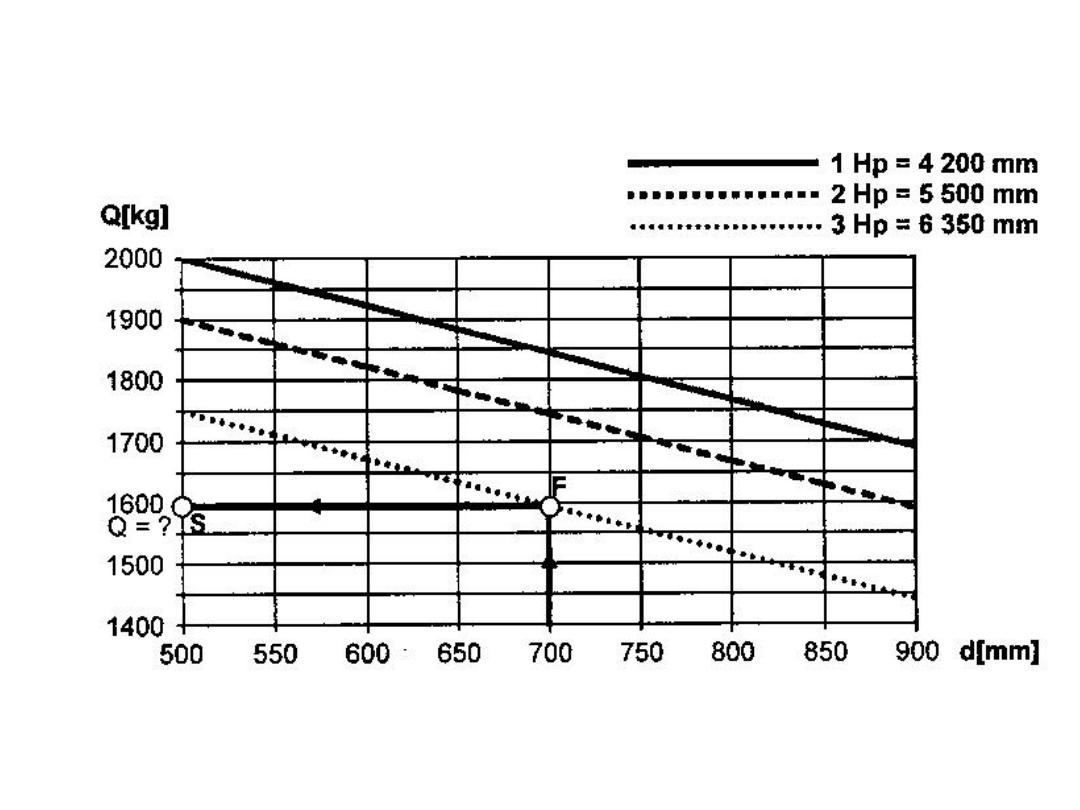

SYTUACJA TRZECIA

DANE:
- wysokość regału Hr = 5,7 m,
- odległość środka ciężkości ładunku od czoła wideł d
= 700 mm,
- ładunki o różnych masach.

SZUKANE :

- ładunki o takiej masie które przy spełnieniu
zadanych powyżej założeń, można bezpiecznie
składować na danym regale

background image
background image
background image

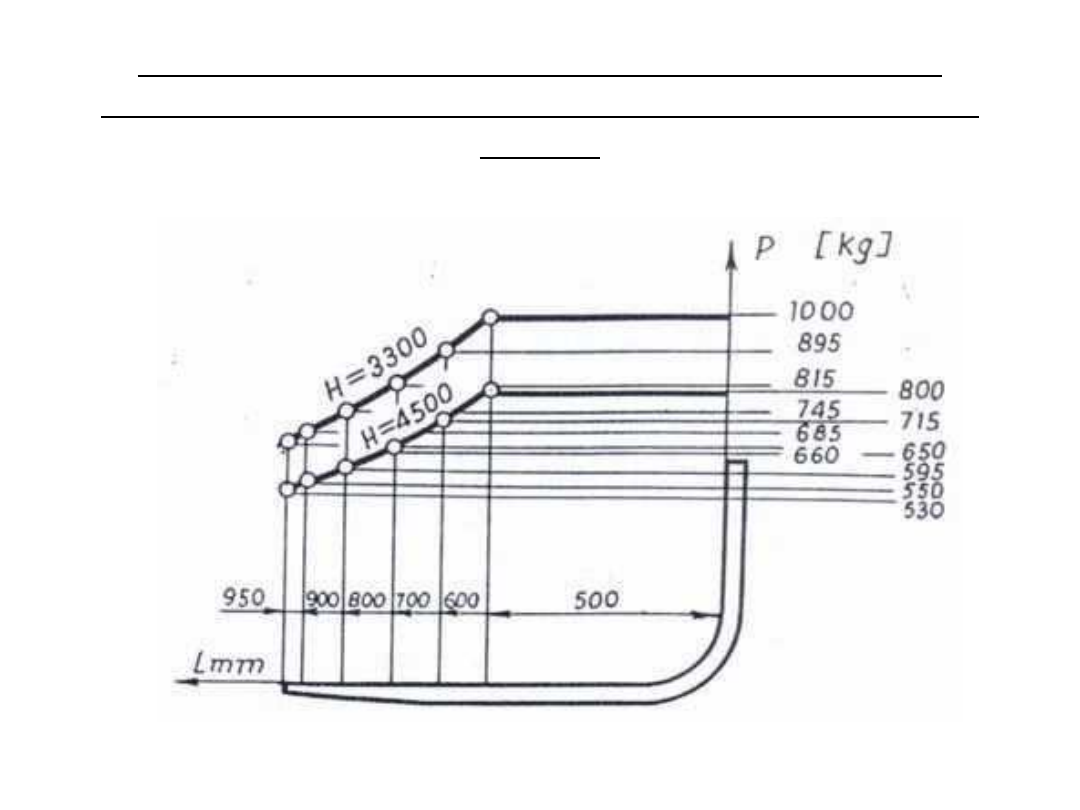

NIEKTÓRE DIAGRAMY ZAMIAST W OSIACH

WSPÓŁŻĘDNYCH SĄ WYRYSOWANE W RZUCIE

WIDŁY
