PROJEKT TECHNICZNY CHWYTAKA

background image

PROJEKT TECHNICZNY

CHWYTAKA

background image

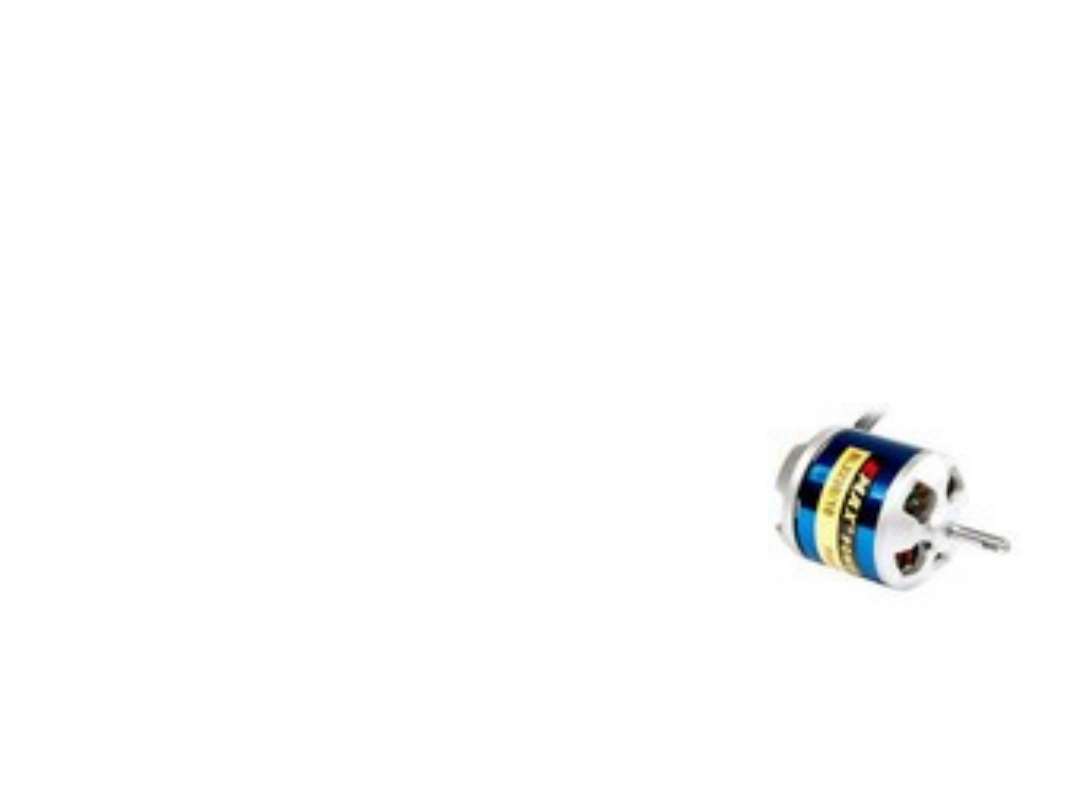

Obiektami przenoszonymi przez chwytak

będą silniki modelarskie o wadze85g i

średnicy 22,5mm w obudowie ze stali

background image

Zadanie chwytaka

Zadaniem chwytaka jest pobranie

elementu z taśmy i
przetransportowanie go do
opakowania

background image

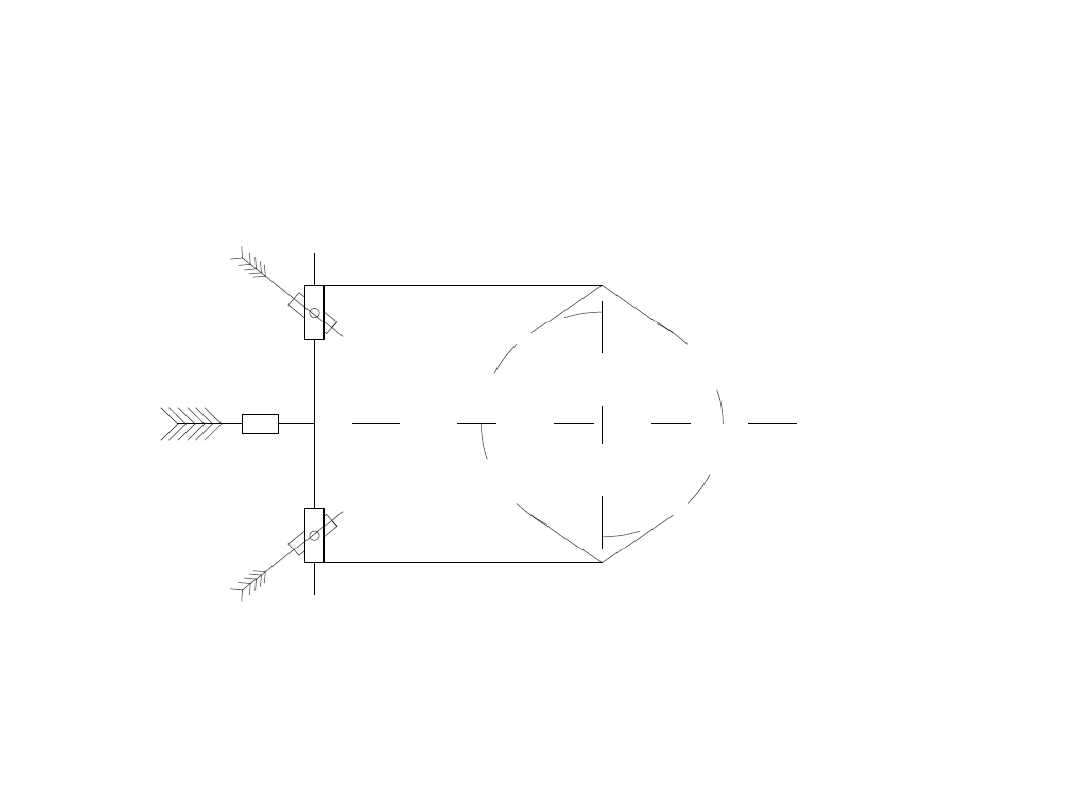

Schemat kinematyczny

chwytaka

background image

Ruchliwość

W=3n-2p

5

-p

4

Gdzie:
W - ruchliwość chwytaka
N – liczba członów ruchomych
P

5

– liczba par kinematycznych klasy

piątej(obrotowych i postępowych

P

4

– liczba par klasy czwartej

Dla powyższego schematu ruchliwość

wynosi 1

background image

Ciężar obiektu

transportowanego

• Qmax =m*g
• m-masa obiektu manipulacji
• g – przyspieszenie ziemskie (przyjęto

10)

•
• Qmax= 0,085*10 = 0,85N

background image

Maksymalna siła chwytu

Obliczana ze wzorów

γ),

-

cos(90

2N

F

ch

γ

sin

2

F

γ)

-

cos(90

2

F

N

ch

ch

γ

sin

2

F

T

ch

N

background image

Z podanych wzorów wyprowadzamy

zależność

Dla chwytaka po obliczeniu

otrzymujemy, że

Przyjmujemy wartość po stronie

bezpiecznej 3,5N

2

sin

max

max

n

Q

F

ch

N

F

ch

19495

,

3

max

background image

Charakterystyka

przesunięciowa

Zależność zmiany odległości kocówki

chwytaka na osi OY do wysuwu tłoka

0

1

2

3

4

5

6

7

8

9

10

0

5

10

15

20

25

30

35

wysunięcie tłoka w czasie [mm]

pr

ze

su

ni

ec

ie

k

ki

c

hw

ya

tk

a

na

o

si

y

[m

m

]

charakterystyka przesunięciowa chwytaka

background image

Charakterystyka

prędkościowa

Zależność zmiany prędkości końcówki

chwytaka na osi OY do wysuwu tłoka

0

1

2

3

4

5

6

7

8

9

10

-4

-3.5

-3

-2.5

-2

-1.5

przesuniecie tłoka [mm]

charakterystyka prędkościowa chwytaka

pr

ęd

ko

ść

k

w

ki

c

hy

ta

ka

[

m

m

/s

]

background image

Charakterystyka siłowa

chwytaka

0

1

2

3

4

5

6

7

8

9

10

-1.5

-1

-0.5

0

0.5

1

przesunięcie tłoka na osi x

charakterystyka siłowa

w

ar

to

ść

s

iły

c

hw

yt

ak

a

background image

Wyznaczenie

wytrzymałości chwytaka

Wytrzymałość sprawdzamy z zależności

6

max

2

kbh

Mg

Gdzie:
Mgmax – maksymalny moment gnący
K-wytrzymałość stali na zginanie
b,h- wymiary pręta

background image

Wymagane parametry

napędu

• Wymagane parametry dobieramy z

zależności:

n

tp

p

D

P

4

2

n

tc

p

d

D

P

4

)

(

2

2

Oraz warunku

max

s

w

t

F

k

P

P

background image

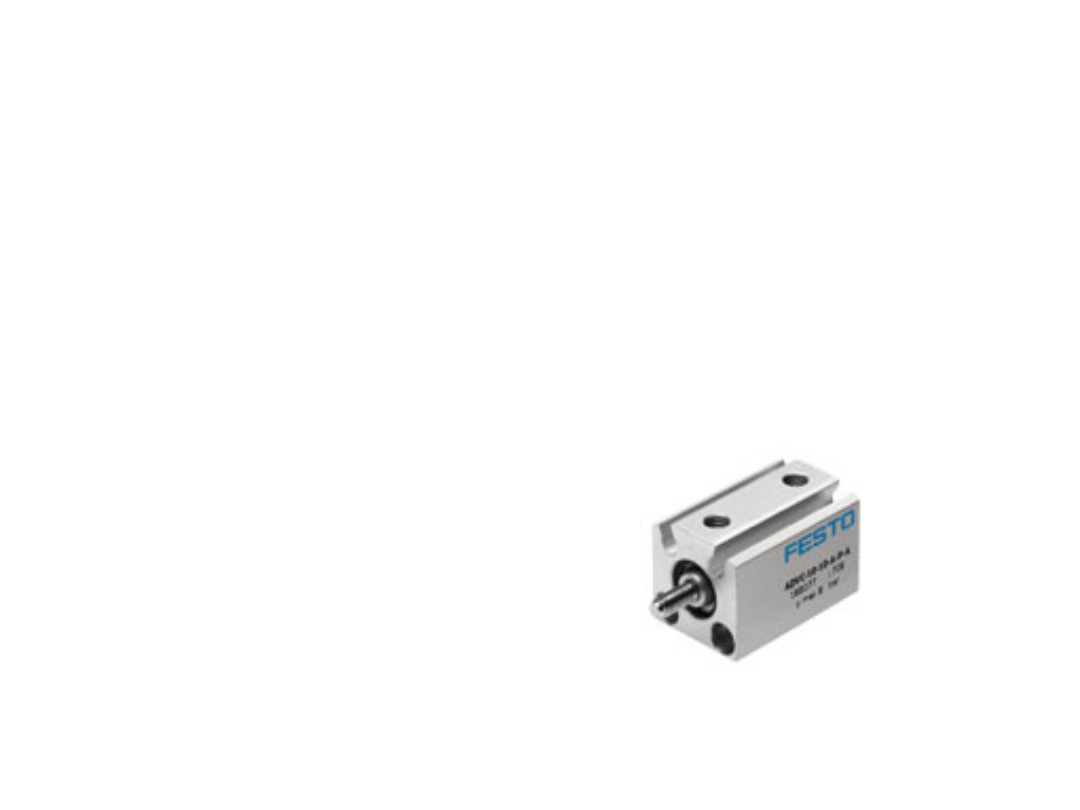

Zastosowany siłownik

Siłownik firmy FESTO o parametrach :
• -dwustronne działanie
• - średnica tłoczyska 4mm
• - skok : 1-10 mm

background image

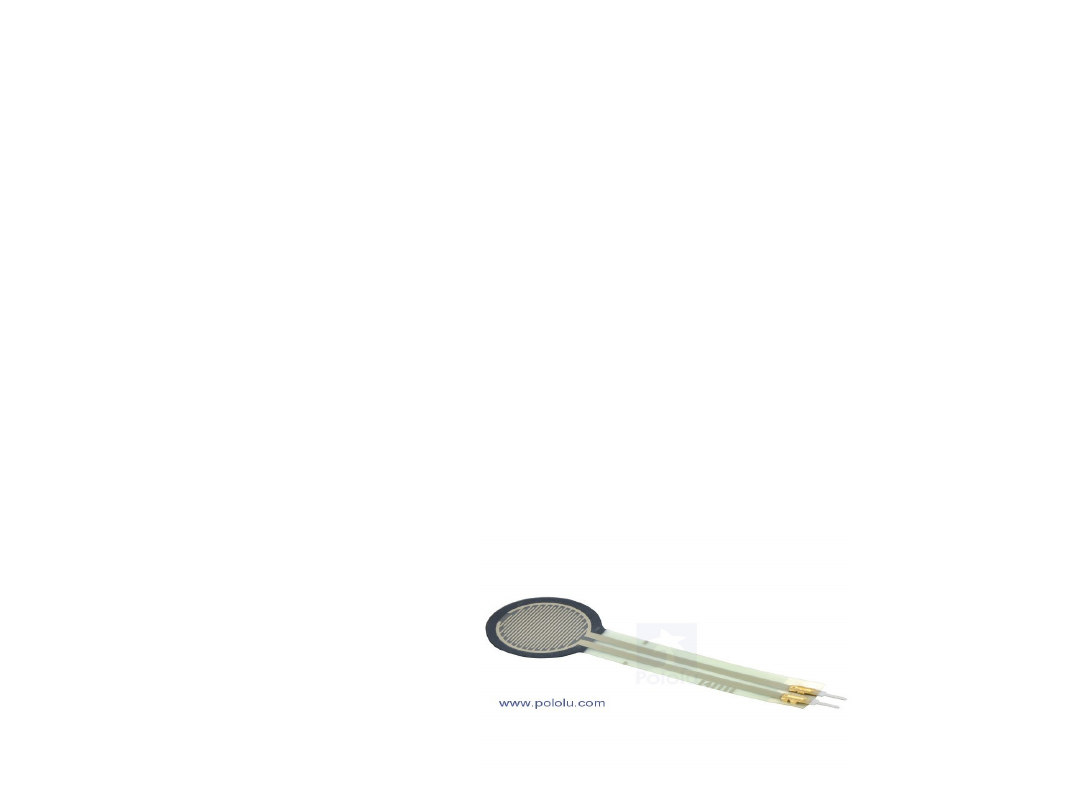

Sensory zastosowane

Rezystancyjny czujnik nacisku firmy

botland

O wymiarach: 18,3 x 18,3 x 0,5 mm
Oraz masie: 0,25 g
Zakresie pomiarowym od 0,2 do 100 [N]
Sensor zamontowany jest bezpośrednio

na łapkach chwytaka

background image

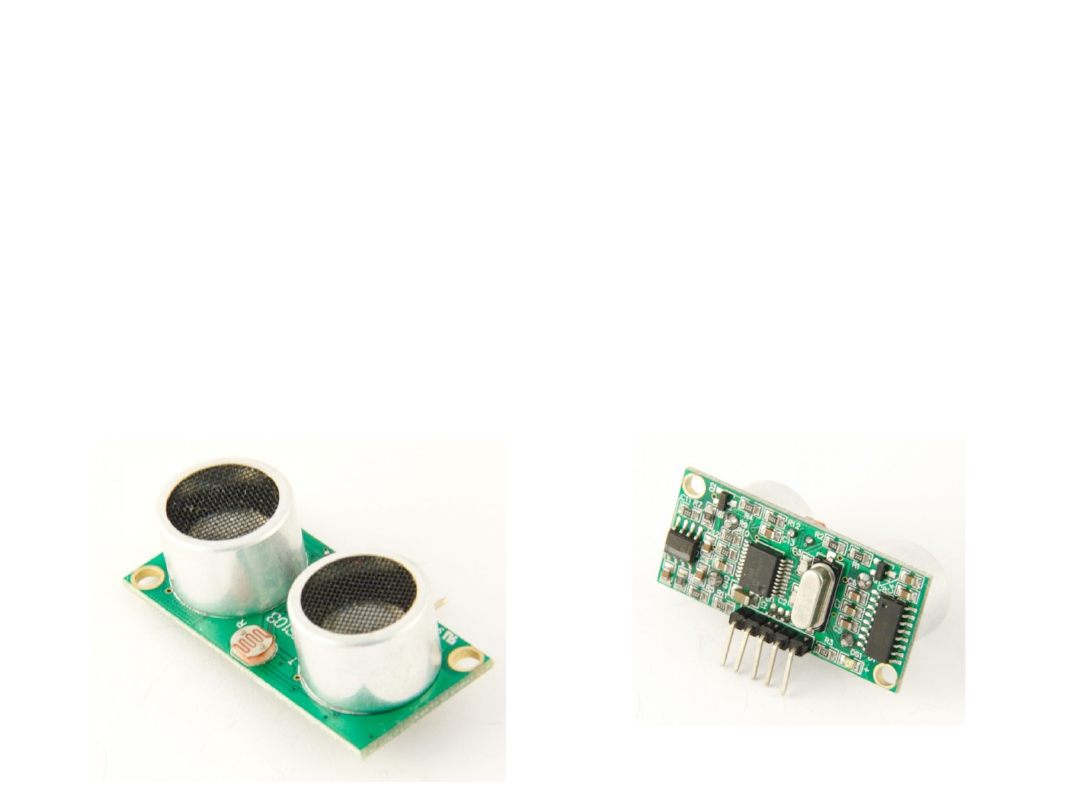

Miernik odległości

Miernik odległości określa odległość

przedmiotu od szczęk chwytaka
mierzący odległość w zakresie 0,2 –
50mm

background image

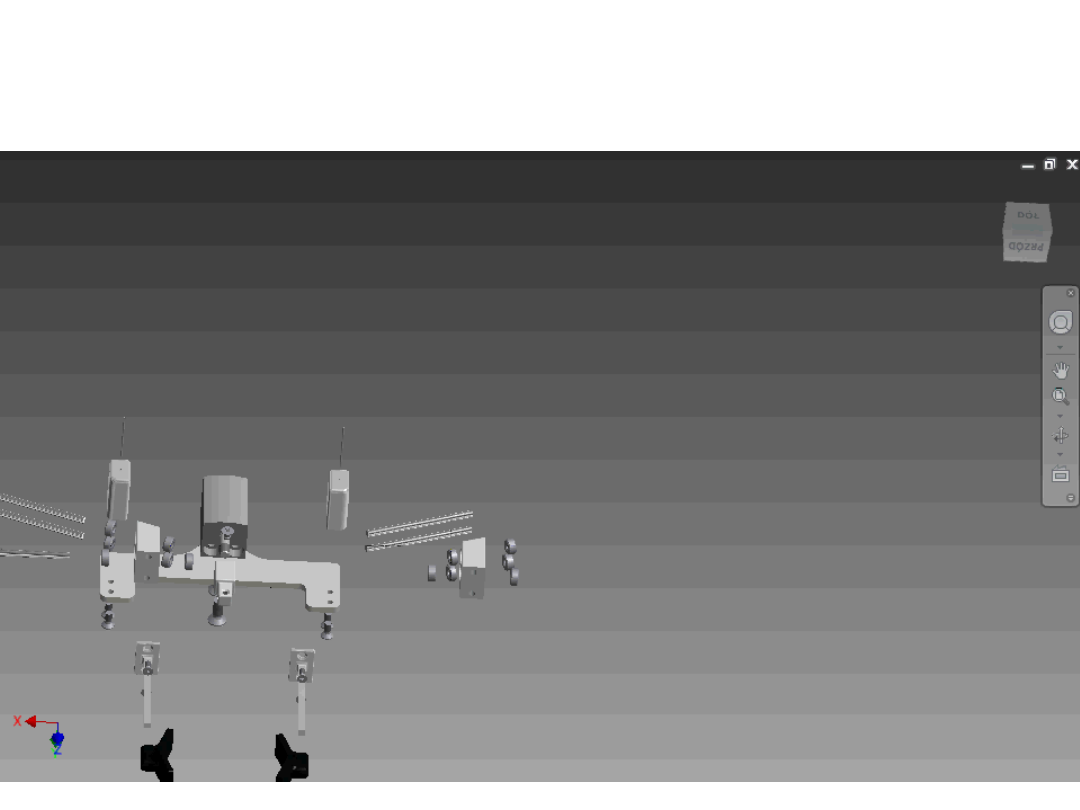

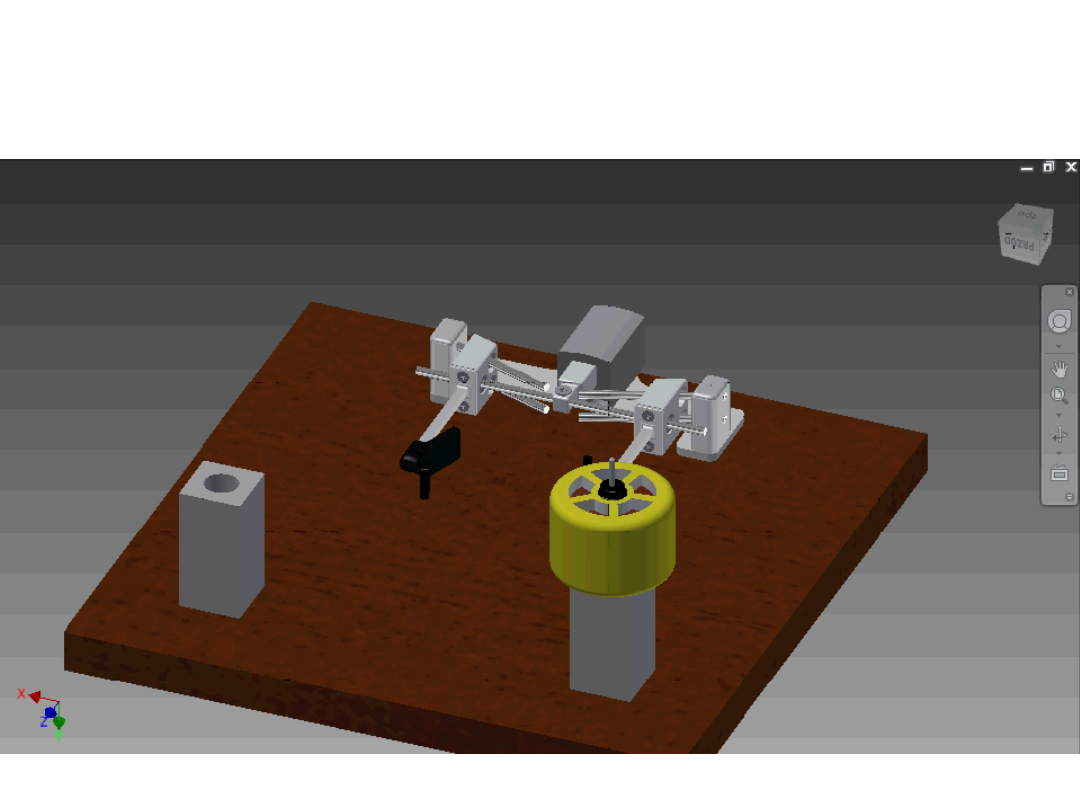

Prezentacja działania

chwytaka

background image

Przenoszenie elementu

background image

Wnioski

Chwytak przystosowany jest do przenoszenia

przedmiotów okrągłych o ciężarze 0,85N

Z warunku wytrzymałościowego dobieramy

przekrój ramienia chwytającego

Siłownik został dobrany na podstawie wartości

siły chwytu oraz charakterystyki siłowej

Chwytak pracuje cyklicznie po stałym torze jest to

możliwe dzięki temu, że obiekt transportowany
jest podawany na taśmie w równych odstępach i
zawsze w takim samym ustawieniu
