Obróbka strumieniowo-ścierna płyty

Opracować operację obróbki strumieniowo ściernej płyty o
wymiarach A x B celem usunięcia warstwy wierzchniej na
głębokość C [μm].

Przy założeniach:

• Intensywność obróbki: I = 80 mm

3

/min.

• Czynny wymiar strumienia - Φ 20 mm.

• Materiał: stal.

• Produkcja 1000 szt.

Należy:

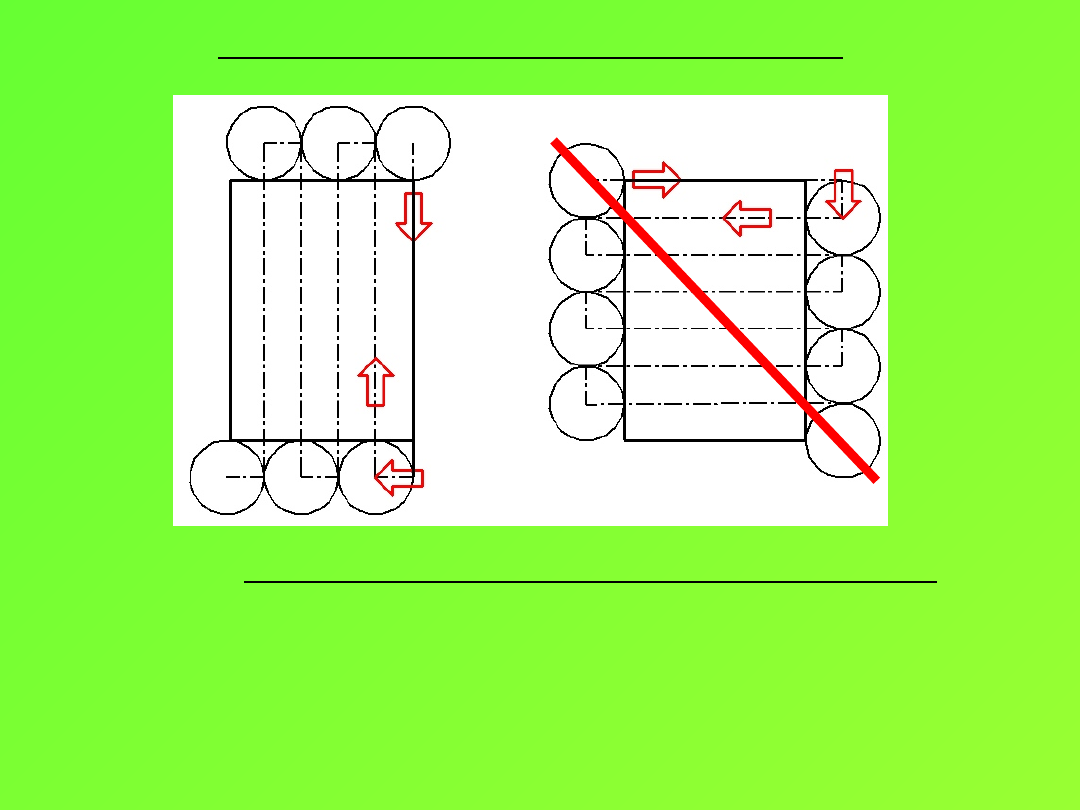

• Zaprojektować trasę robota i parametry jego ruchu,

• Podać pozostałe parametry obróbki.

• Obliczenia przedstawić w projekcie.

• Wyniki podać w karcie instrukcyjnej.

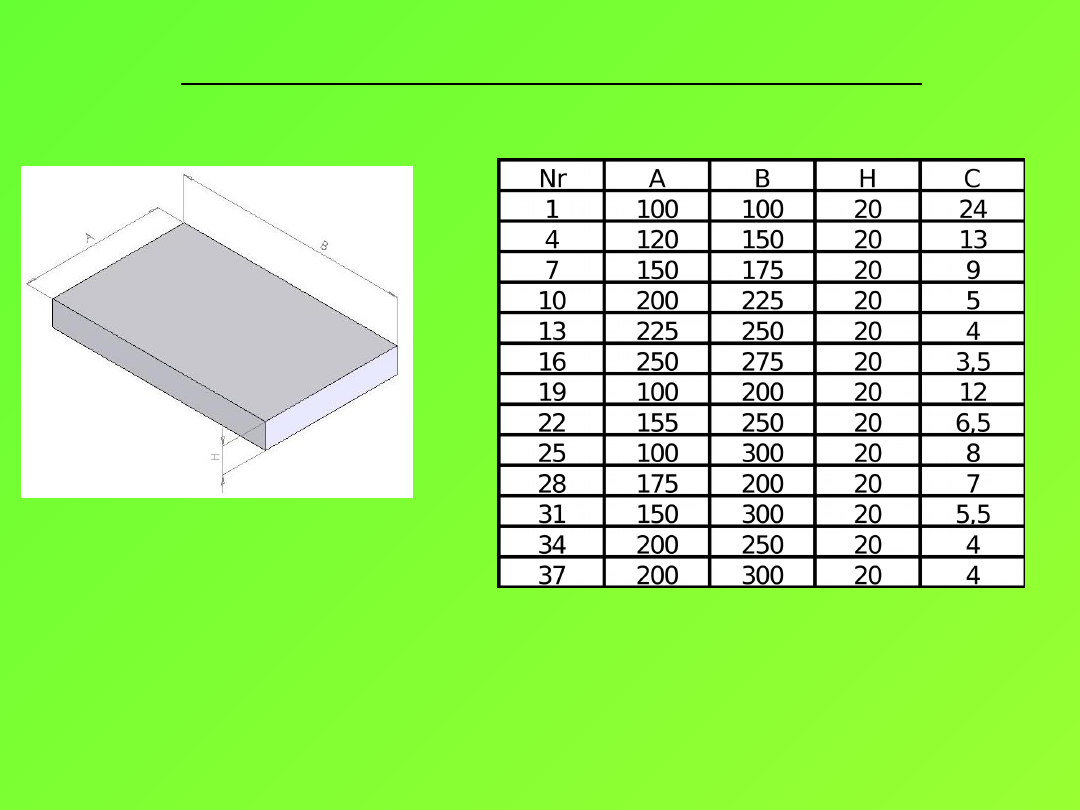

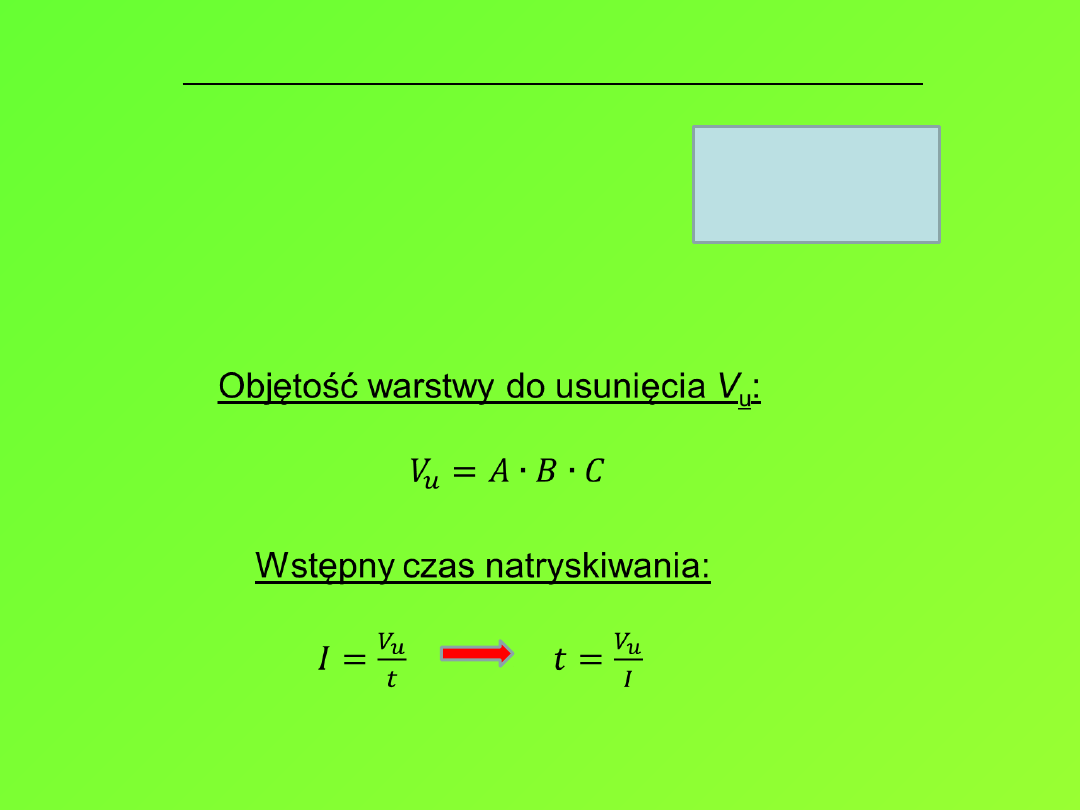

Obróbka strumieniowo-ścierna płyty

A, B – wymiary płytki,
I = 80 mm

3

/min – intensywność obróbki,

Φ 20 mm - czynny wymiar strumienia,
C [µm] – grubość warstwy do usunięcia

A

B





Obróbka strumieniowo-ścierna

płyty





Obróbka strumieniowo-ścierna

płyty

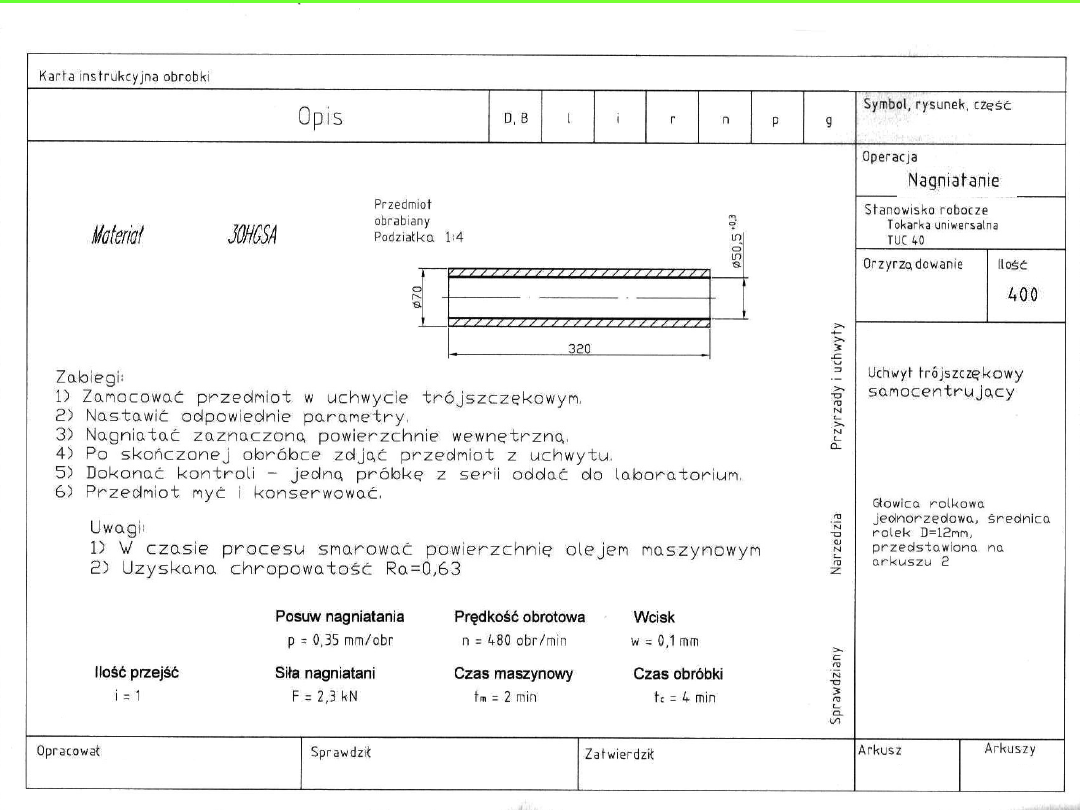

Na karcie instrukcyjnej podajemy:

• parametry obróbki,

• rodzaj i wielkość ziarna,

• parametry tryskacza,

• sposób kontroli,

• tor ruchu narzędzia.

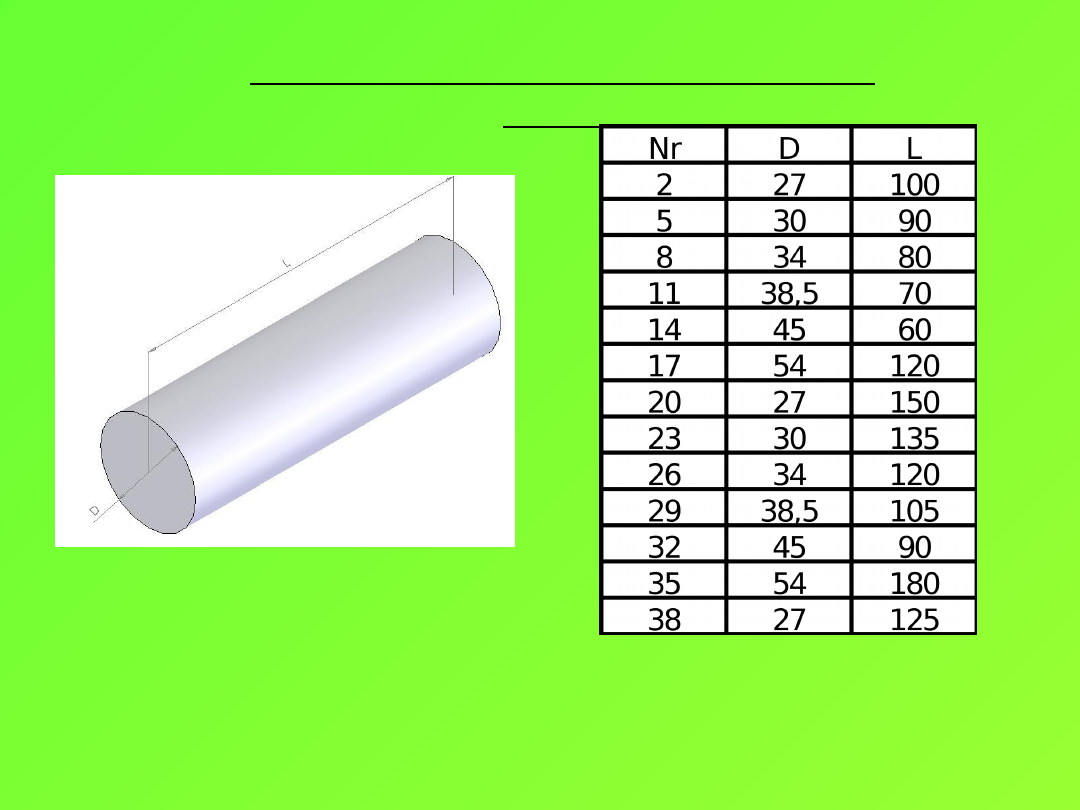

Obróbka strumieniowo-ścierna wałka

Opracować operację obróbki strumieniowo ściernej wałka Φ d x L
mm, wiedząc, że intensywność obróbki wynosi 50 mm

3

/min. Należy

przygotować powierzchnie pod pokrycie galwaniczne.

Przy założeniach:

• Intensywność obróbki – I = 50 mm

3

/min,

• Czynny wymiar strumienia - Φ 15 mm,

• C (5 μm) – grubość warstwy do usunięcia,

• Materiał stal,

• Produkcja 2000 szt.

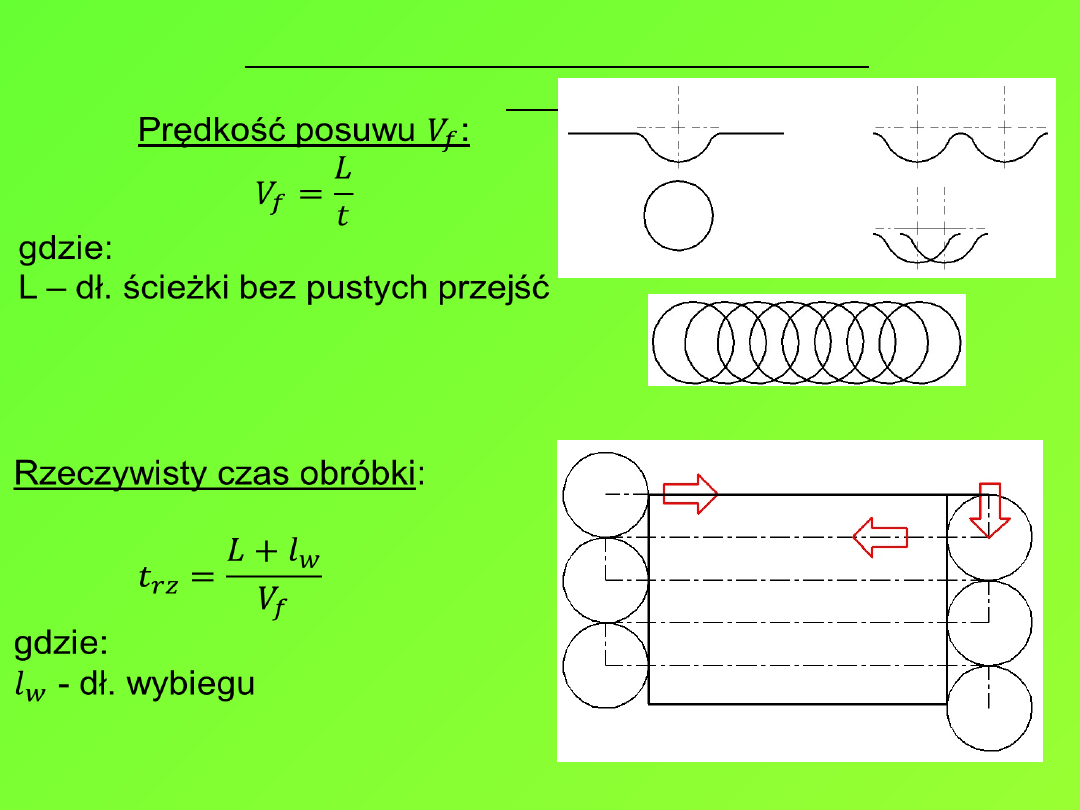

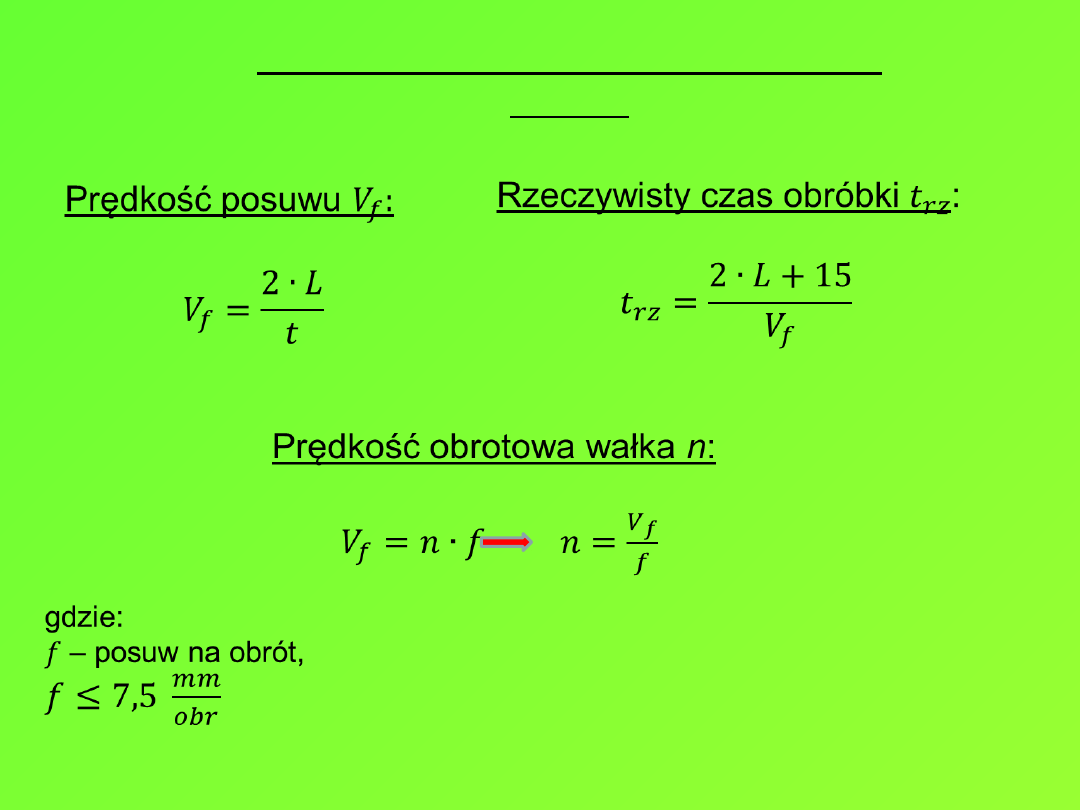

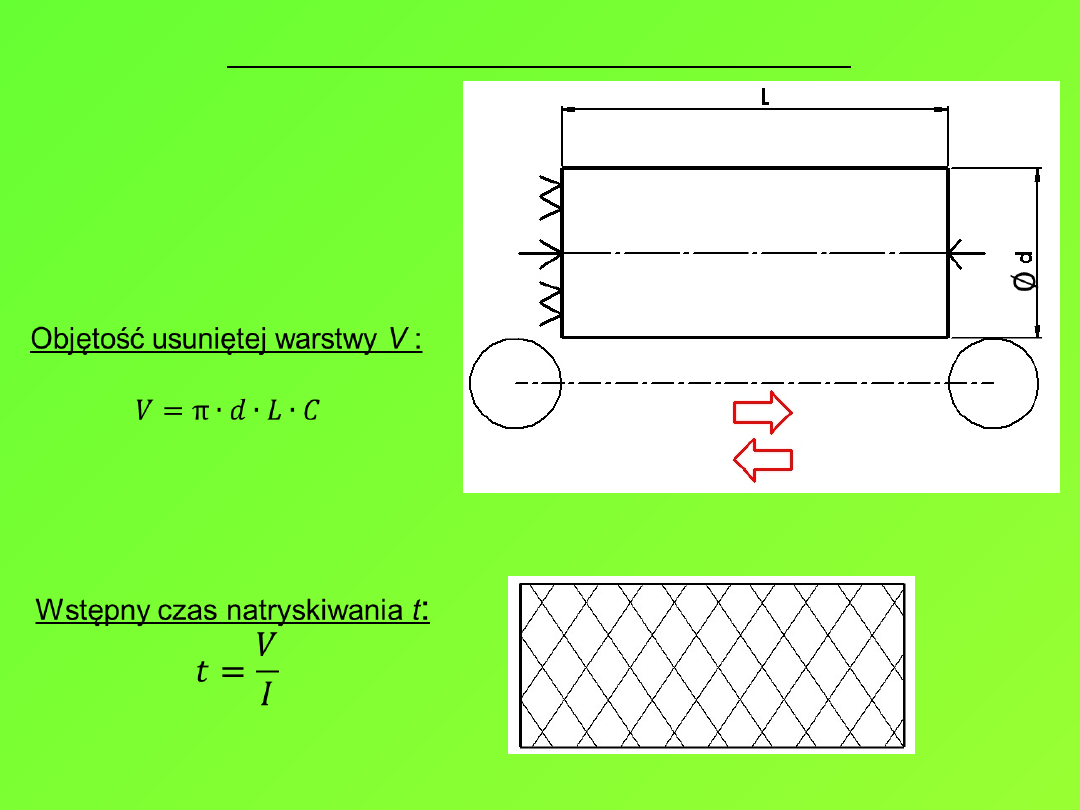

Określić kinematykę obróbki

• ruchy,

• prędkość,

• czas.

Obróbka strumieniowo-ścierna

wałka

Obróbka przebiega w dwóch
przejściach, z wybiegiem 7,5 mm.





∅



Obróbka strumieniowo-ścierna

wałka

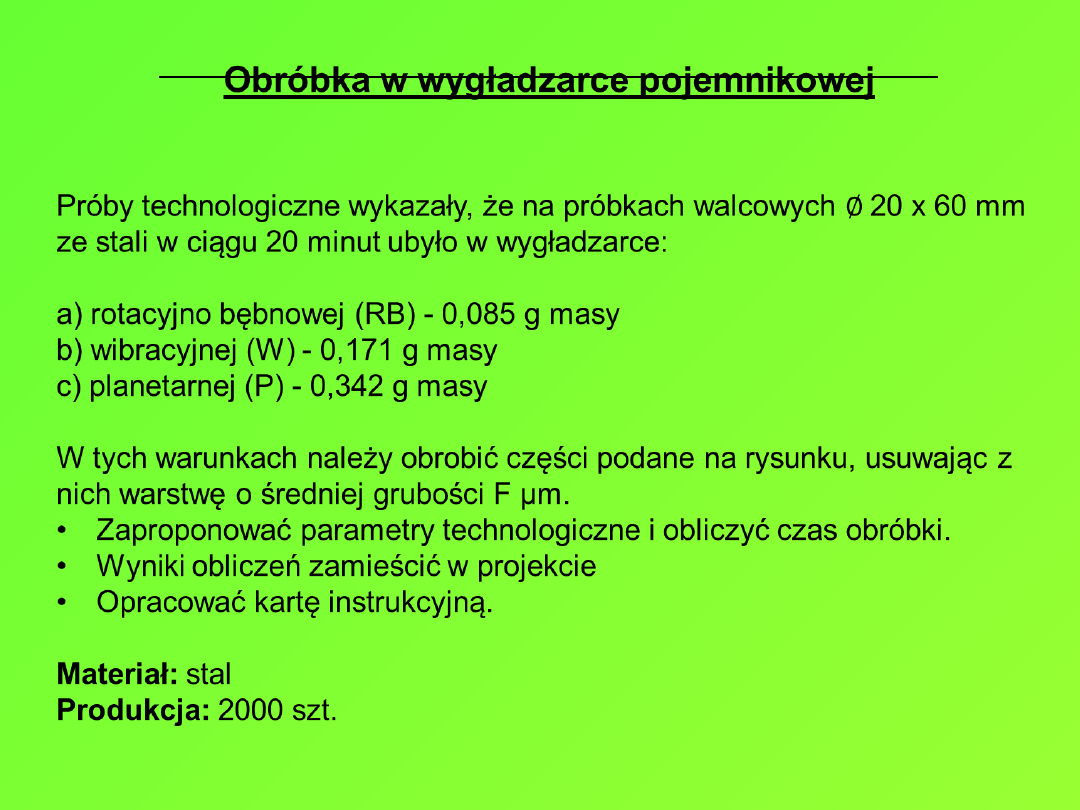

Obróbka w wygładzarce pojemnikowej

Próby technologiczne wykazały, że na próbkach walcowych 20 x
60 mm ze stali w ciągu 20 minut ubyło w wygładzarce:

a) rotacyjno bębnowej (RB) - 0,085 g masy
b) wibracyjnej (W) - 0,171 g masy
c) planetarnej (P) - 0,342 g masy

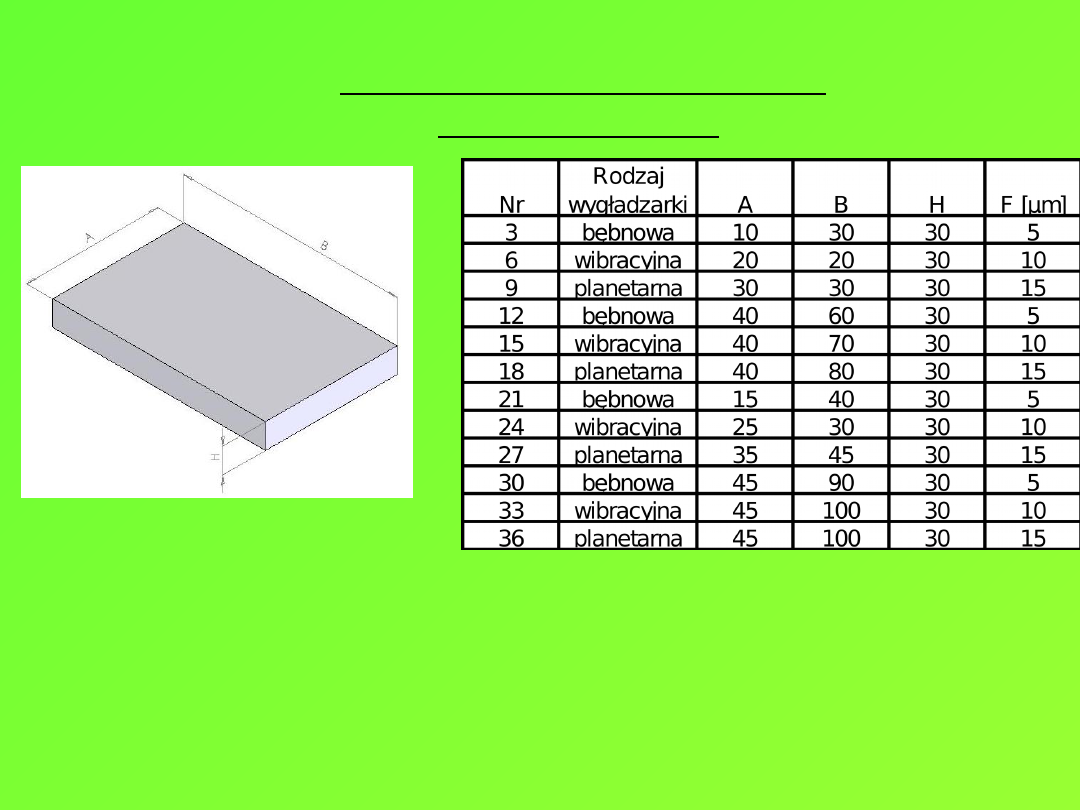

W tych warunkach należy obrobić części podane na rysunku,
usuwając z nich warstwę o średniej grubości F μm.

• Zaproponować parametry technologiczne i obliczyć czas

obróbki.

• Wyniki obliczeń zamieścić w projekcie

• Opracować kartę instrukcyjną.

Materiał: stal
Produkcja: 2000 szt.



Obróbka w wygładzarce pojemnikowej





gdzie:
A – pole powierzchni
obrobionej



∅



∆ h

�

=

∆h

�



∆ h

�

=3∙∆h



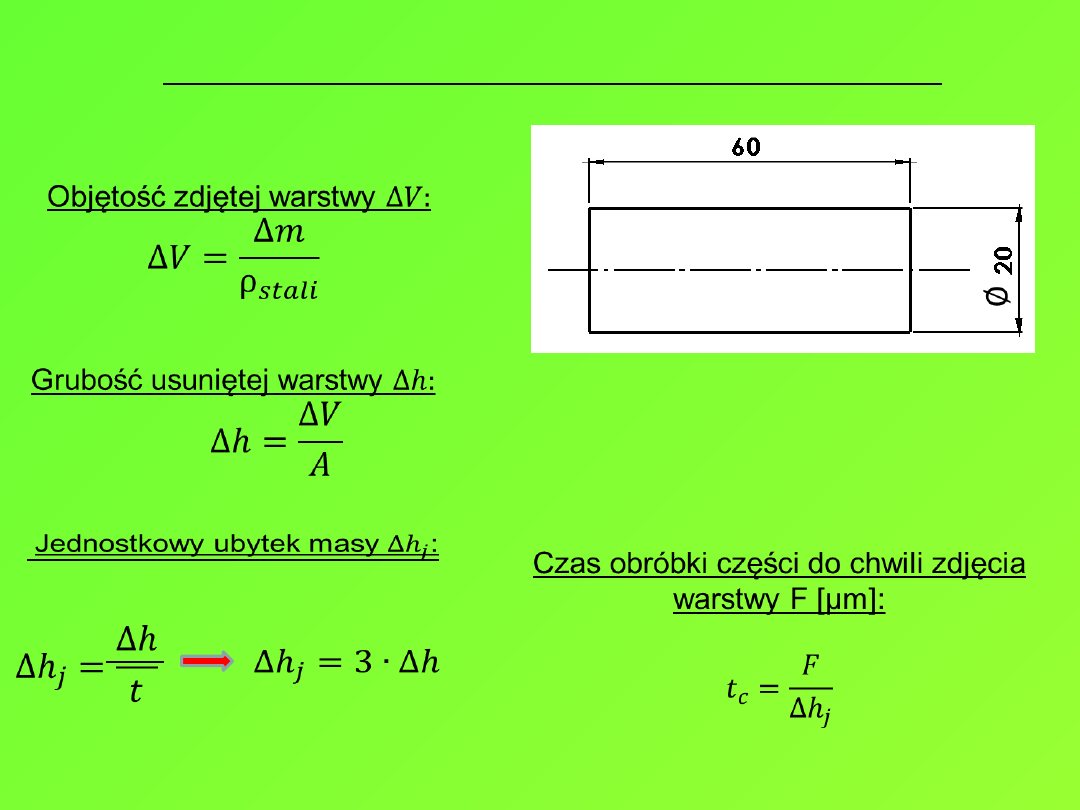

Jednostkowy ubytek masy :



Obróbka w wygładzarce

pojemnikowej











Obróbka w wygładzarce

pojemnikowej





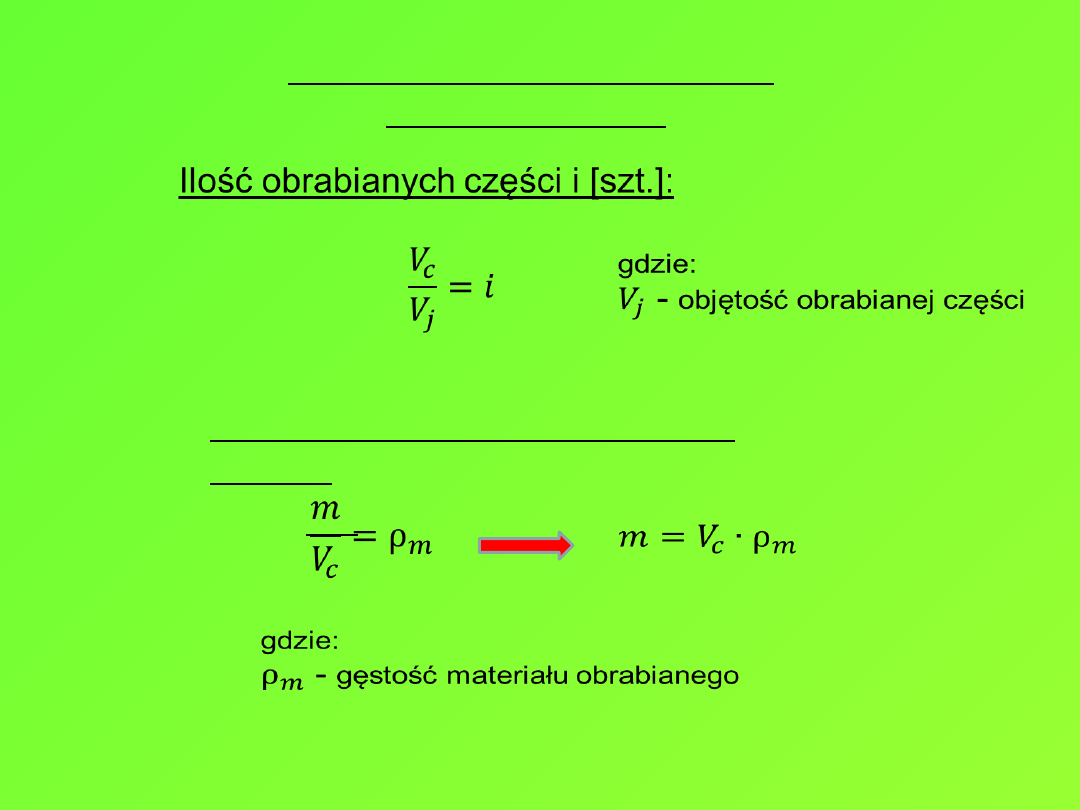

Masa kształtek i obrabianych
części:



�

�

�

=ρ

�



�=�

�

∙ ρ

�



Obróbka strumieniowo-ścierna płyty

Obróbka strumieniowo-ścierna

wałka

Obróbka w wygładzarce

pojemnikowej
