Ćwiczenie 6. Elementy planowania sieciowego i dynamicznego.

1. Wprowadzić dane w arkusz Excel’a i wytłumaczyć ich sens.
2. Na podstawie analizy treści zadania zapisać ekonomiczno-matematyczny model zadania.
3. Narysować graf. Sprawdzić, czy jest on siecią.
4. Uporządkować graf metodą Fulkersona.
5. Metodami programowania dynamicznego znaleźć wartość funkcji celu i
optymalną ścieżkę między punktami 1 a 10, a również 2 a 10, 3 a 10, ... , 9 a 10.
6. Znajdż optymistycną, pesymistyczną, oczekiwaną wartości funkcji celu.
7. Oblicz prawdopodobieństwo że funkcja celu przyjmuje podaną wartość.
8. Zrobić wnioski.

Sheet 2: Wzor

Zadanie. Dla dziesięciu miast 1,2, ... 9, 10 jest znany czas przejazdu tij między odpowiednie miastami i i j.






























Która droga z miasta 1 do miasta 10 będzie najkrótsza?






























































Rozwiązanie.






























1. Narysujemy graf sieci dróg. Dla tego połączmy lukami (strzałkami) wierzchołki (miasta), między którymi istnieją drogi.






























2. Uporządkujemy jego metodą Fulkerson'a. Dla tego wyznaczymy wierzchołki, z których tylko wychodzą łuki. Z wykresu widać,






























że to będzie wierzchołek 1. On tworzy I-ą grupę wierzchołków. Dalej śkreślamy z grafu wierzchołek 1 i luki, które zaczynają się w






























wierzchołku 1 (luki 1-2, 1-3, 1-4, onie zaznaczony na wykresie grubszymi liniami). W pozostałym grafie z wierzchołków 2 i 3






























również tylko wychodzą luki. Wierzchołki 2 i 3 odniosą się do II-ej grupy. Jeżeli kontynuować ten proces przekształcenia grafu,






























to będziemy mieć 9 grup wierzchołków, które narysowany na wykresie niżej.






























3. Wykorzystamy metody programowania dynamicznego dla znalezienia minimalnej odległości między punktami 1 a 10, i również 2 a 10, 3 a 10, ... , 9 a 10.






























Zaczynamy od ostatniego etapu XIX. Liczymy, że odległość z miasta 10 do miasta 10 równa się 0. Na przedostatnim etapie VIII (wierzchołek 9) z






























wierzchołka 9 wychodzi tylko jedna luka. To oznacza, że minimalna odległość między miastami 9 i 10 równa się 2 jednostki (0+2=2).






























Komórkę z optymalnym marszrutem przejazdu zaznaczamy kolorem.






























Na VII etapie z wierzchołka 8 wychodzi 2 luki. Jeżeli będziemy jechać kierunkiem 8-10, to odległość będzie 0+5=5 jednostek, jeżeli trasą 8-9-10






























– wtedy 0+2+6=8 jednostek. Porównując trasy 8-10 i 8-9-10 wyberamy minimalną odległość z 8 do 10: to jest 5 jednostek i odpowiada kierunku 8-10.






























Dalej potrzebnie zrobić optymalizację dla pozostałych etapów.






























4. Obliczymy czas optymistyczny dla ścieżki 1-2-5-8-10: topt=10 i ścieżki 1-3-7-10: topt=12. Dla ścieżki 2-5-8-10: topt=9






























Obliczmy czas pesymistyczny dla ścieżki 1-2-5-8-10: tpes=24 i ścieżki 1-3-7-10: tpes=19. Dla ścieżki 2-5-8-10: tpes=20 Czas oczekiwany






























dla ścieżki 1-2-5-8-10: toczekiwane = 14,33 dla ścieżki 1-3-7-10 : toczekiwane = 13,83 dla ścieżki 2-5-8-10: toczekiwane = 12,17.































5. Na podstawie optymalizacji można zrobić następujące wnioski:






























5.1. Optymalny kierunek z 1 w 10: 1-2-5-8-10 lub 1-3-7-10. Czas przejazdu 13 jednostek.






























5.2. Optymalne kierunki: z 2 w 10: 2-5-8-10 (11); z 3 w 10: 3-7-10 (8); z 4 w 10: 4-6-7-10 (13); z 5 w 10: 5-8-10 (10); z 6 w 10: 6-7-10 (8); z 7 w 10: 7-10 (5);






























z 8 w 10: 8-10 (5); z 9 w 10: 9-10 (2).






























5.3. Oczekiwany czas przejazdu od 1 do 10 wynosi 13,83 jednostek czasowych, od 2 do 10 – 12,17 jednostek.






























6. Korzystając z empirycznych wzorów dla wartości oczekiwanej i wariancji i przypuszczając że dla czasu przejazdu występuję rozkład normalny,






























obliczamy parametry rozkładu i badamy prawdopodobieństwa przejazdu od p.1 do p.10 w określionych granicach czasu.































































































Zadanie.

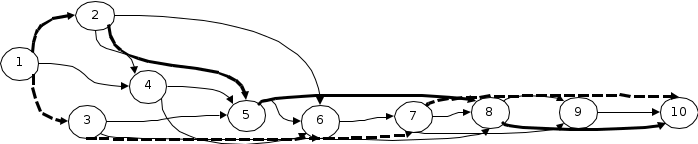

1 Narysujemy graf sieci dróg.


























tpl topt tpes


















t12 2 1 4

















t13 5 4 7

















t14 9 7 11

















t24 4 2 8

















t25 1 1 5







Solver








t26 9 8 9

















t35 5 5 5

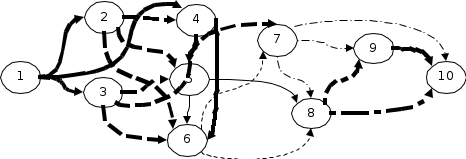

t36 9 8 11 2 Uporządkujemy graf metodą Fulkersona.







xij - zmienne decyzyjne binarne






t37 3 3 4
I II
III
IV V
VI VII
VIII IX
x12 1 t12 2
tij - obciążenia grafu






t45 5 3 8

x13 0 t13 5
Funkcja celu






t46 5 2 8
x14 0 t14 9
Z= 13,0000000222407





t56 4 3 5
x24 0 t24 4
Ograniczenia






t58 5 3 7
x25 1 t25 1








t67 3 3 6
x26 0 t26 9
1: 1 = 1



t68 5 4 6
x35 0 t35 5
2: 1 = 1



t78 9 7 13
x36 0 t36 9
3: 0 = 0



t79 8 7 15
x37 0 t37 3
4: 0 = 0



t710 5 5 8
x45 0 t45 5
5: 1 = 1



t89 6 5 8














x46 0 t46 5
6: 0 = 0



t810 5 5 8














x56 0 t56 4
7: 0 = 0



t910 2 1 6














x58 1 t58 5
8: 1 = 1








3 Metodami programowania dynamicznego znajdziemy minimalny czas przejazdu











x67 0 t67 3
9: 0 = 0









1 2 3 4 5 6 7 8 9 10


x68 0 t68 5
10: 1 = 1






















x78 0 t78 9














1_2 2_4 3_5 4_5 5_6 6_7 7_8 8_9 9_10 10_10


x79 0 t79 8














13 17 15 15 12 8 14 8 2 0


x710 0 t710 5














1_3 2_5 3_6 4_6 5_8 6_8 7_9 8_10




x89 0 t89 6














13 11 17 13 10 10 10 5




x810 1 t810 5














1_4 2_6 3_7


7_10





x910 0 t910 2














22 17 8


5























































4, 5 Obliczamy optymistyczny, pesymistyczny, oczekiwany czas przejazdu





























trasa 1_2 2_5

5_8

8_10
10_10




















topt 10 9

8

5
0 toczekiwane= 14,33


















tpes 24 20

15

8
0




















trasa 1_3
3_7


7_10

10_10




















topt 12
8


5

0 toczekiwane= 13,83


















tpes 19
12


8

0




















trasa
2_5

5_8

8_10
10_10




















topt
9

8

5
0 toczekiwane= 12,17


















tpes
20

15

8
0




















6 Oblicz prawdopodobieństwo że czas przejazdu będzie zawierać się: a) między topt a 2topt; b) między 0,9toczek a 1,1 toczek.





























Przypuszczając, że dla badania losowości czasu przejazdu można stosować rozkład normalny,






























obliczymy parametry rozkładu

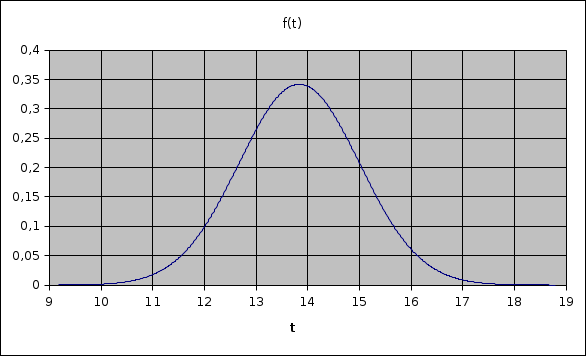

- gęstość prawdopodobieństwa dla rozkładu normalnego










































































t f(t)













Korzystniejszy (minimalny czas) kierunek jest 1-3-7-10. Dla tego













1 9,16666666666667 0,000114711622084













toczekiwane=
13,83






2 9,45833333333333 0,000302224870601













Obliczymy wariancje s2 według wzoru:







3 9,75 0,000748013738611















4 10,0416666666667 0,001739184049114















5 10,3333333333333 0,003798727210233






Wtedy s2 = 1,36111111111111



6 10,625 0,007794482144221







s = 1,16666666666667




7 10,9166666666667 0,015024257565916






W naszym przypadku






8 11,2083333333333 0,027205415859143














9 11,5 0,046277971297018






Obliczamy:













10 11,7916666666667 0,073951987565581






a) prawdopodobieństwo że czas przejazdu będzie między t=12 a t=15;













11 12,0833333333333 0,111015081999335






topt = 12 2topt = 15
p = 0,783303179199215 (narysowane na wykresie)






12 12,375 0,156556358904875






b) prawdopodobieństwo że czas przejazdu będzie między 0,9toczek a 1,1toczek;













13 12,6666666666667 0,207403478159265






0,9toczek = 12,45 2topt = 15,2166666666667
p = 0,764264849023151







14 12,9583333333333 0,258117798989831






7. Wnioski:













15 13,25 0,301770280083684






1. Optymalny kierunek z 1 w 10: 1-2-5-8-10 lub 1-3-7-10 . Ego długość 13.













16 13,5416666666667 0,331429814402442






2. Optymalne kierunki: z 2 w 10: 2-5-8-10 (11); z 3 w 10: 3-7-10 (8); z 4 w 10: 4-6-7-10 (13);













17 13,8333333333333 0,341950526058371









z 5 w 10: 5-8-10 (10); z 6 w 10: 6-7-10 (8); z 7 w 10: 7-10 (5);










18 14,125 0,331429814402443









z 8 w 10: 8-10 (5); z 9 w 10: 9-10 (2).










19 14,4166666666667 0,301770280083687






3. Oczekiwany czas z 1 w 10: 1-2-5-8-10 --- 14,33 , dla 1-3-7-10 --- 13,83. Kierunek 1-3-7-10 jest lepszy.













20 14,7083333333333 0,258117798989834






Oczekiwany czas z 2 w 10: 2-5-8-10 --- 12,17.













21 15 0,207403478159268






4.













22 15,2916666666667 0,156556358904878






a) prawdopodobieństwo że czas przejazdu będzie między topt a 2topt;








p = 0,783


23 15,5833333333333 0,111015081999338













b) prawdopodobieństwo że czas przejazdu będzie między 0,9toczek a 1,1toczek;









p= 0,764

24 15,875 0,073951987565583




























25 16,1666666666667 0,046277971297019




























26 16,4583333333333 0,027205415859144




























27 16,75 0,015024257565916




























28 17,0416666666667 0,007794482144221




























29 17,3333333333333 0,003798727210233




























30 17,625 0,001739184049114




























31 17,9166666666667 0,000748013738611




























32 18,2083333333333 0,000302224870601




























33 18,5 0,000114711622084




























34 18,7916666666667 4,09016884638904E-05
